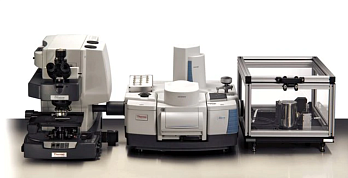

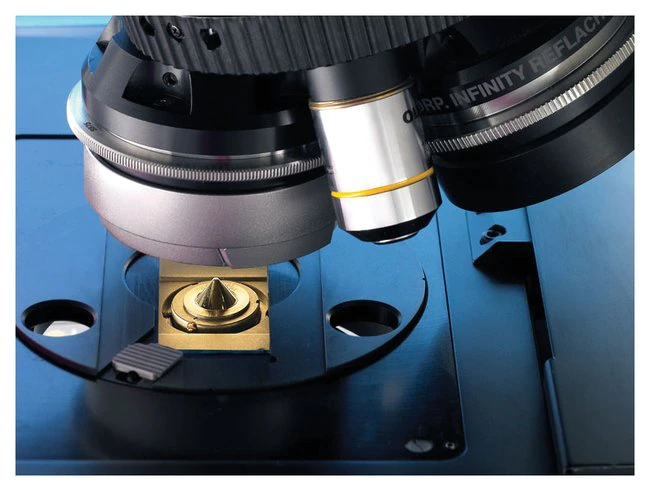

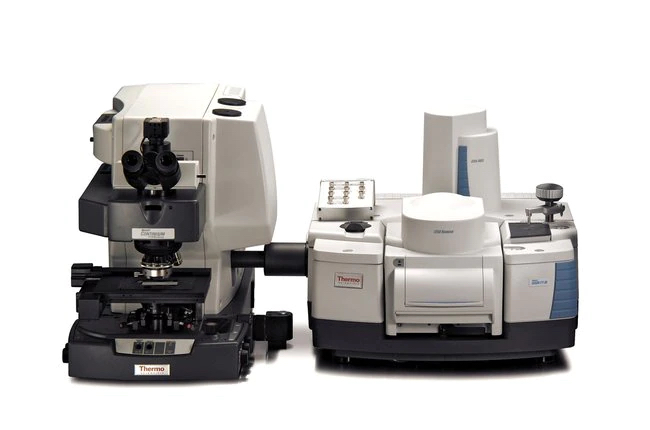

ИК-микроскоп Nicolet Continuum – мощный инструмент для анализа микро-образцов и спектрального картирования поверхности; сочетает возможность одновременного получения ИК спектров и изображения объекта. Соединение ИК-микроскопа Continuum и ИК-Фурье спектрометра Nicolet позволяет использовать различные типы поляризации и флуоресцентное освещение для выделения дополнительных особенностей образцов. Многофункциональность и гибкость системы обеспечивается широким набором объективов, полная автоматизация обеспечивает картирование образца и простоту управления системой.

Особенности ИК-микроскопа Nicolet Continuum

  • Микроскоп полностью конфигурируется под оптимальный анализ любого образца, имеет несколько объективов разного увеличения, апертуры перед образцом и после, оптику с компенсацией аббераций;
  • обеспечивает лучшую четкость изображения, равномерную фокусировку во всем поле зрения;
  • инфракрасные и видимые объективы установлены в съемных револьверных насадках, что позволяет быстро заменять оптику без повторной настройки;
  • возможность установки столика с опциями нагрева и вращения;
  • микроскоп обеспечивает оптическое и видеоизображение образца даже во время сбора данных;
  • возможность полной автоматизации управления микроскопом и фунция быстрого картирования.
912A0922
По запросу
По запросу

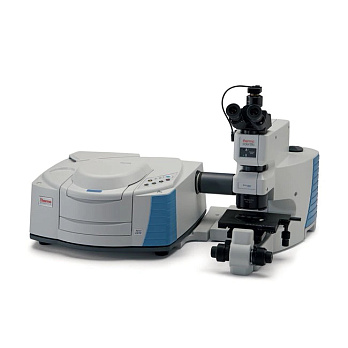

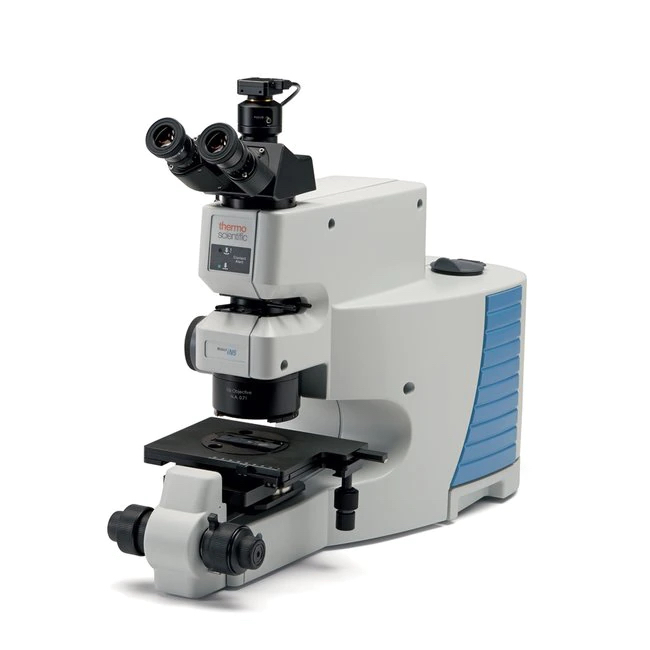

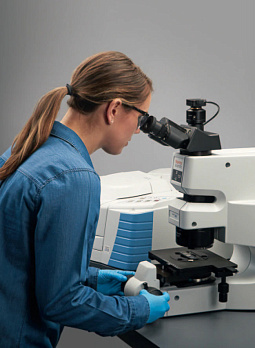

ИК-микроскоп Nicolet iN5 – первый бюджетный ИК микроскоп, который решает проблему идентификации неизвестных материалов и загрязнений в продуктах и производственных процессах.

Особенности ИК-микроскопа Nicolet iN5

ИК-микроскоп соединяется с ИК-Фурье спектрометром Nicolet; возможно использование ДТГС и МСТ детекторов, комплектуется ручным предметным столиком.

  • Простота анализа, не требующая пробоподготовки;
  • неразрушающий зональный микроанализ объектов органической и неорганической природы от 5 мкм;
  • одновременное оптическое изображение образца и регистрация ИК спектров;
  • режимы работы – отражение, пропускание, НПВО;
  • встроенный сенсор контакта НПВО для контроля силы прижима;
  • встроенные методы анализа частиц, волокон, сплошных сред и покрытий;
  • необходимо соединение с ИК-Фурье спектрометром;
  • размеры прибора, мм – 350 × 660 × 560;
  • вес прибора, кг – 29.
912A0604
По запросу
По запросу

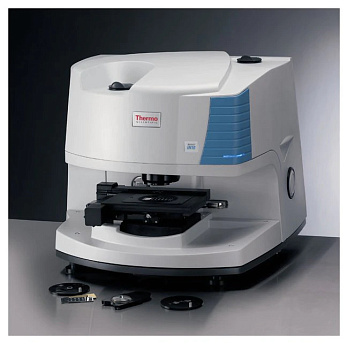

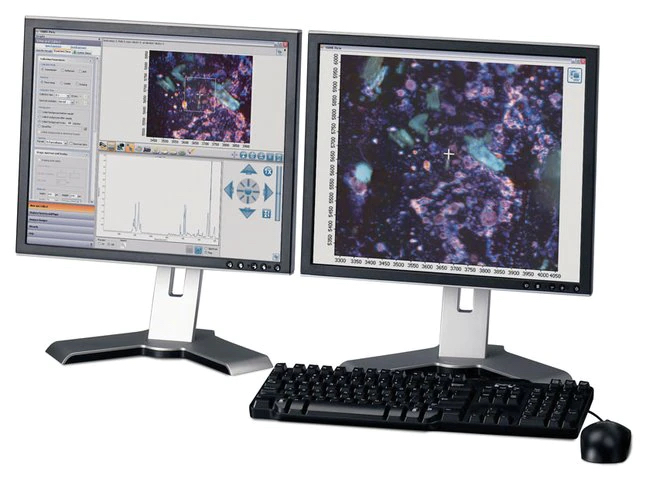

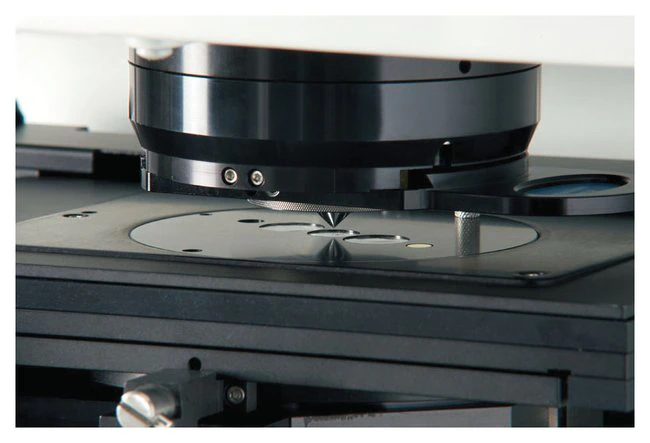

ИК-микроскоп Nicolet iN10/iN10MX – первый на рынке интегрированный ИК-микроскоп со встроенной Фурье оптикой, не требующий внешнего ИК-Фурье спектрометра. Прибор является эталоном для современного, эффективного и рентабельного инфракрасного микроанализа и позволяет получение химической, физической информации и информации о распределении веществ в образце с высокой скоростью и надежностью, необходимой Вам для получения достоверных результатов.

Особенности ИК-микроскопа Nicolet iN10

Универсальные возможности микроскопа обеспечиваются выбором из трех детекторов: ДТГС (на основе дейтерированного триглицинсульфата), МСТ и матричным МСТ.

  • Образцы размера до 50 микрон могут быть проанализированы без использования охлаждения жидким азотом, в любое время, безопасно и с низкой стоимостью анализа;
  • не нуждаясь в дополнительном ИК-Фурье спектрометре, Вы экономите бюджет и драгоценное пространство в лаборатории;
  • встроенные процедуры упрощают процесс обучения, автоматизируют процесс валидации и предоставляют химическую, физическую информацию и информацию о распределении веществ, что позволяет Вам сфокусироваться на поиске ответов;
  • микроскоп Nicolet iN10 MX в стандартной комплектации поставляется со сверхбыстрым моторизированным предметным столиком, и при необходимости, микроскоп Nicolet iN10 MX может быть дополнен матричным детектором для получения химического изображения образца за минимальное время анализа;
  • опциональный Ик-Фурье модуль iZ10 предоставляет все возможности спектрометра за минимальную стоимость;
  • анализ поверхности с микро НПВО;
  • улучшение качества видеоизображения с использованием моторизированного поляризатора для видимого света.

Таблица 1. Характеристики ИК-микроскопа Nicolet iN10/iN10MX


Спецификация Преимущества

Видео изображение образца

Освещение

Независимое освещение в режиме на отражение и пропускание с использованием светодиодов, управляемых с компьютера. Отдельные светодиоды для апертуры.

Равномерное освещение полного поля изображения. Позволяет получить изображение в отражении и получение спектров непрозрачных материалов в пропускании. Отдельное освещение апертуры гарантирует безошибочную работу с оборудованием.

Видео изображение

Цветная цифровая ССD камера высокого разрешения, 1/3 дюйма, 1024x768m, USB2.

Четкое, высокого разрешения изображение с яркими цветами, позволяет получать мозаичное видео изображение. Картинка может быть экспортирована на второй монитор, для удобства изучения.

Изображение образца

TruView – технология, позволяющая одновременно видеть образец и проводить сбор данных. Полное изображение области образца с установленной апертурой, даже в процессе сбора данных.

Вы можете видеть образец, его спектр и относящуюся к спектру область, ограниченную апертурой, в реальном времени, что дает Вам уверенность в получаемых результатах.

Оптика микроскопа

Оптика с золотым покрытием

Покрытие золотом оптических зеркал передачи луча, отражения/пропускания, детекторов и апертуры.

Великолепная чувствительность и максимальная эффективность в любом режиме исследования образца позволяет использование детекторов без охлаждения жидким азотом.

Оптика с золотым покрытием для матричного детектора (только микроскоп Nicolet iN10 MX)

Покрытие золотом оптических зеркал передачи и фокусировки луча инфракрасного изображения. Подана заявка на патент дизайна оптики.

Высокоскоростное сканирование для получения химического изображения, высокая чувствительность и оптимальное пространственное разрешение.

Апертура

Металлические грани, внеосевая, моторизированная.

Контролируется компьютером и имеет отдельное освещение, необходимое для отображения апертуры до и во время сбора данных.

ИК/Видимые объектив и конденсор

Отъюстированные 15Х, 0.7 N.A. (диапазон полуугла 20°-43,5°). Объектив со встроенным охранным кольцом для продувки и соединением «ласточкин хвост» для кристалла НПВО. Рабочее расстояние 16 мм.

Высокая числовая апертура улучшает эффективность исследования сильно рассеивающих образцов. Нет необходимости в X-Y центровки конденсера; автоматическая настройка фокуса для анализов на пропускание и автопарковка.

Толщина образца

До 20 мм со стандартным держателем образцов.

Позволяет проводить исследование в режиме отражения и НПВО образцов толщиной до 20 мм, без удаления конденсора. Образцы свыше 20 мм также могут быть исследованы, в зависимости от общего их размера.

Опция НПВО

Патентованный дизайн германиевого кристалла SlideOn MicroTip. Оптимизированный для работы с микроскопом, многослойный дизайн (пропускание > 50%) – средний угол 27°.

Точная установка кристалла позволяет простоту чистки и обзора образца в режиме НПВО. Позволяет исследовать образцы до 3 мкм и ниже (патент № 5, 172,182).

Интегрированная ИК-Фурье оптика

Интерферометр

Высокоскоростной интерферометр с динамической настройкой. Высокая скорость сбора данных до 10 сканирований в секунду при разрешении 16 см⁻¹. Максимальное разрешение 0,4 см⁻¹ (с использованием внешнего модуля iZ10).

Гарантия кратковременной и долговременной стабильности, отсутствуют ошибки наклона и сдвига подвижного зеркала. Максимальная пропускная способность для наилучшей чувствительности в любой режиме исследования и детекторе. Сверхвысокая скорость сбора данных.

Светоделитель

Многослойный KBr/Германий.

Спектральный диапазон 7600-375 см⁻¹.

Инфракрасный источник

EverGlo – установка источника извне, воздушное охлаждение.

Высокая интенсивность источника и простота замены.

Оптика

Изолированная и осушаемая оптика, опциональная продувка.

Осушители и индикаторы расположены на боковой панели, для удобства замены. Опционально система может продуваться.

Калибровочный лазер

He-Ne лазер со встроенным источником питания.

Наилучшая калибровка длины волны.

Внешние выходы луча

Внешний выход луча с правой стороны.

Позволяет выполнить подключение многофункционального ИК-Фурье модуля iZ10.

Детекторы

Стандартный

Оптимизированный для микроскопии DTGS детектор. Спектральный диапазон 7600-450 см⁻¹.

Специально разработанный для ИК микроскопии, позволяет выполнять исследования образцов до 50 микрон во всех режимах (пропускание, отражение и НПВО), не требуя охлаждения жидким азотом. Расширенный диапазон позволяет выполнять анализ неорганических соединений и наполнителей.

Опциональный

Запатентованный дизайн, MCT-A детектор с охлаждением жидким азотом, диапазон 7800-650 см⁻¹ (патент 4,740,702).

Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи. MCT детектор позволяет исследовать образцы размера до 10 микрон или меньше.

Опциональный (только для микроскопа Nicolet iN10 MX)

Запатентованный дизайн, MCT-A линейный матричный детектор с охлаждением жидким азотом, диапазон 7800-720 см⁻¹, открытый дизайн (патент 4,740,702).

Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи.

Автоматизация

Апертура

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Конденсор фокусировка/парковка

Поставляется в стандартной комплектации.

Автоматическая настройка в режиме пропускания, автопарковки в режиме отражения и НПВО, позволяющая проводить анализ образцов толщиной до 20 мм.

Фокусировка на образце

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Переключение между режимами анализа на отражение/ пропускание

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Контроль контакта НПВО

Поставляется в стандартной комплектации.

Интегрированная система с цифровым отображением приложенного давления и ограничением давления, которое может быть установлено пользователем, гарантирующая наилучшую воспроизводимость НПВО картографирования.

Переключение между режимами видео/ИК измерения

Не требуется.

Получение одновременно видео изображения и проведения анализа, используя дихроичного зеркала, не требует автоматизации системы или выбора пользователем.

Выбор детектора

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Моторизированный предметный столик

Опция для микроскопа Nicolet iN10. Поставляется в стандартной комплектации для микроскопа Nicolet iN10 MX.

Высокоскоростной моторизированный столик (2,75х5 дюймов), виртуальный джойстик для управления и эргономический дизайн. Включает держатель для пластин со встроенным золотым зеркалом и отверстием для автоматического сохранения фона в режиме отражения/пропускания.

Поляризатор видимого излучения

Опция.

Полностью автоматическая система, управляется компьютером.

Пакет валидации ValPro

Опция.

Полностью автоматическая система, управляется компьютером.

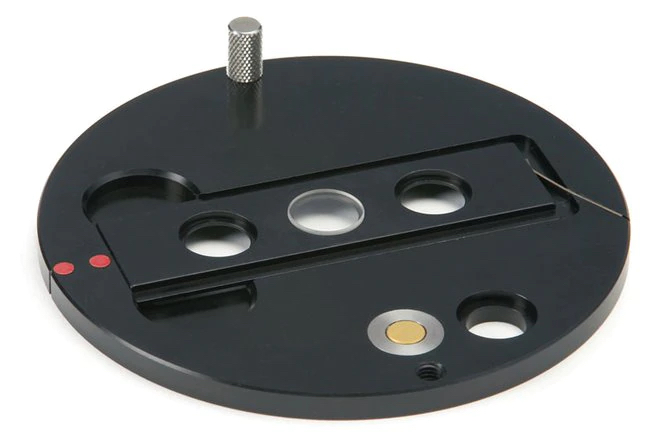

Предметные столики (только для микроскопа Nicolet iN10)

Ручной

Быстросъемный крепеж столика, 2 х 3 дюйма, X-Y предметный столик.

Моторизированный

Быстросъемный крепеж столика, 2,75 х 5 дюйма, X-Y предметный столик (возможна поставка опционального внешнего джойстика).

Одноэлементный детектор

Отношение сигнал/шум при апертуре 100 микрон, 2100-2000 см⁻¹, разрешение 4 см⁻¹, 2 минуты

Лучше, чем 25000:1 с охлаждаемым детектором.

Большинство образцов могут быть проанализированы за несколько секунд. Максимальная чувствительность для сложных образцов и микрочастиц.

Сверхбыстрое картографирование (только для микроскопа Nicolet iN10 MX)

До десяти шагов столика по 25 микрон за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-650 см⁻¹.

Впечатляющая скорость картографирования позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 4,5 минут вместо 45 минут при стандартном картографировании.

Спектральный диапазон

7600 – 650 см⁻¹.

Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон.

Линейный матричный детектор (опция, может быть поставлена только с микроскопом Nicolet iN10 MX)

Отношение сигнал/шум при пространственном разрешении 25 мкм, 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана).

Лучше, чем 500:1.

Высокая чувствительность позволяет получение до 160 спектров в секунду при использовании одного скана на каждого спектра.

Отношение сигнал/шум при пространственном разрешении 10 мкм (6,25 мкм размер пикселя), 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана)

Лучше, чем 160:1.

Высокая чувствительность и возможность увеличения изображения позволяют получить химическое изображение с высоким пространственным разрешением.

Сверхбыстрое изображение

До десяти шагов столика за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-715 см⁻¹.

Впечатляющая скорость записи изображения позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 20 секунд вместо 4,5 минут при сверхбыстром картографировании.

Максимальный размер образца

Размер образца до 10 мм x 10 мм или лучше в зависимости от спектрального диапазона, пространственного и спектрального разрешения, скорости компьютера/памяти.

Позволяет получить химическое изображение больших областей, в определенном диапазоне частот, в котором присутствует необходимая информация.

Спектральный диапазон

7600 – 650 см⁻¹.

Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон.


Таблица 2. Сравнение характеристик Nicolet iN10

Nicolet iN10 картографирование

Nicolet iN10 MX сверхбыстрое картографирование

Nicolet iN10 MX сверхбыстрое изображение (матричный детектор)

Область 1,2 мм х 1,2 мм

45 минут

4,5 минуты

20 секунд

Скорость столика

1 шаг/сек

10 шагов/сек

10 шагов/сек

Скорость интерферометра

1 спектр/сек

10 спектров/сек

150 спектров/сек

Параметры эксперимента (для всех всех конфигураций микроскопа)

Пространственное разрешение 25 микрон.

Спектральное разрешение 16 см⁻¹.

Спектр построен используя один скан.

G8181AA
По запросу
По запросу

ИК-Фурье спектрометр 4300 DTGS предназначен для частого полевого анализа и исследований на месте широкого спектра материалов. Спектрометр для лабораторных и промышленных приложений и отраслей, включая аэрокосмическую, автомобильную, покрытия и краски, полимеры, композиты, сельское хозяйство и охрану искусства.

  • Спектральный диапазон, см-1 — 5000-650;
  • максимальное разрешение, см-1 — 4;
  • интерферометр — типа Майкельсона;
  • технология внешнего отражения;
  • источник излучения — высокотемпературный керамический;
  • светоделитель — пластина ZnSe;
  • детектор — термостабилизированный DTGS;
  • скорость измерения, скан/с - 2,3;
  • относительная чувствительность – 1х;
  • работа от батареек или адаптера;
  • время работы от батареек, ч – 3;
  • габариты, мм — 100×190×350;
  • вес, кг — 2,0.

Аксессуары и опции: приставка нарушенного полного внутреннего отражения (НПВО), приставка для рассеянного (диффузного) отражения, приставка для скользящего отражения, приставка для зеркального отражения, приставка нарушенного полного внутреннего отражения (НПВО) из германия для сильнопоглощающих веществ.

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.

  • ИК-Фурье спектрометр, 5000-650 смˉ¹, разрешение 4 смˉ¹, портативный, 4300 DGTS
G8180AA
По запросу
По запросу

ИК-Фурье спектрометр 4300 MCT предназначен для быстрого, высокочувствительного анализа на месте объектов, построенных из высокотехнологичных и высокоэффективных материалов. Большая скорость сканирования и высокая чувствительность в сочетании с повышенной скоростью отклика программного обеспечения MicroLab позволяет провести измерения в большем количестве точек в единицу времени. Для применения в местах, где требуются многочисленные измерения, например, для исследования поверхности большого объекта или в поле.

  • Спектральный диапазон, см-1 — 5500-1100;
  • максимальное разрешение, см-1 — 4;
  • интерферометр — типа Майкельсона;
  • технология внешнего отражения;
  • источник излучения — высокотемпературный керамический;
  • светоделитель — пластина ZnSe;
  • детектор — термостабилизированный MCT;
  • скорость измерения, скан/с – 5,6;
  • относительная чувствительность – 1,25х;
  • работа от батареек или адаптера;
  • время работы от батареек, ч – 3;
  • габариты, мм — 100×190×350;
  • вес, кг — 2,0.

Аксессуары и опции: приставка нарушенного полного внутреннего отражения (НПВО), приставка для рассеянного (диффузного) отражения, приставка для скользящего отражения, приставка для зеркального отражения, приставка нарушенного полного внутреннего отражения (НПВО) из германия для сильнопоглощающих веществ.

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.


  • ИК-Фурье спектрометр, 5500-1100 смˉ¹, разрешение 4 смˉ¹, портативный, 4300 MCT
912A1065
По запросу
По запросу

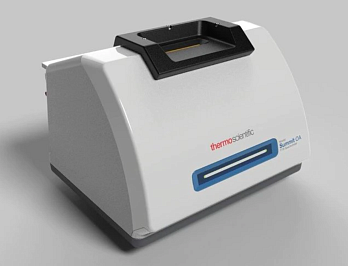

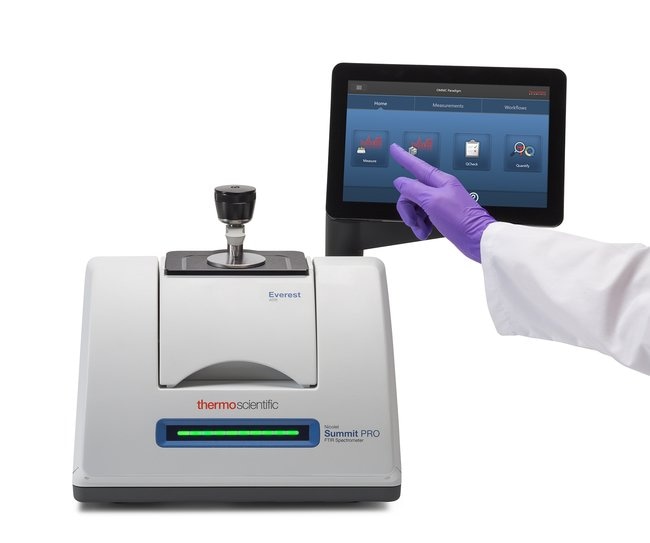

Nicolet Summit, созданный на основе высокопроизводительной оптической системы отлично подходит для быстрого анализа масел, жидкостей, сиропов и паст. В сочетании с революционным ПО OMNIC Paradigm, он позволяет значительно быстрее идентифицировать образец и провести его количественный анализ.

Особенности ИК-Фурье спектрометра Nicolet Summit:

  • оптическая система LightDrive;
  • высокий уровень производительности;
  • удобное ПО OMNIC Paradigm;
  • встроенная цветная световая панель LightBar;
  • сенсорный экран (опция), встроенный компьютер с ПО OMNIC Paradigm для обработки данных и возможности передачи данных по сети Wi-Fi.

Основные технические характеристики ИК-Фурье спектрометра Nicolet Summit:

  • предъюстированная оптика, не требующая настройки;
  • спектральный диапазон, см⁻¹ – 6000-650;
  • разрешение, см⁻¹ – 0,6;
  • уровень шумов от пика до пика, AU – 2×10⁻⁵;
  • линейность ординаты (ASTM E 1421), %Т – 0,1;
  • дополнительные модули – приставка НПВО, диффузное и зеркальное отражение, волоконная оптика;
  • программное обеспечение – OMNIC Paradigm;
  • поверка и валидация – встроенные стандарты NIST, соответствие USP, EP и BP, cертификат средства измерения;
  • размеры оптического блока, мм – 340 × 240 × 320;
  • вес оптического блока, кг – 10,9.
Cary630
По запросу
По запросу

ИК-Фурье спектрометр Cary 630 — инновационный, простой в работе и надёжный инструмент. Малогабаритный настольный прибор Cary 630 комплектуется целым рядом аналитических приставок и высокоэффективной оптикой.

  • Спектральный диапазон, см-1 — 7000-350;
  • максимальное разрешение, см-1 — 2;
  • интерферометр — 25-миллиметровый самоюстирующийся интерферометр Майкельсона, 45°, механическая гибкая связь;
  • оптическая система — однолучевая;
  • источник излучения — высокотемпературный керамический;
  • полное соответствие требованиям GLP/GMP;
  • габариты, мм — 160×310×130;
  • вес, кг — 3,8.

Аксессуары и опции: приставка DialPath (с оптическим путем от 30 до 250 мкм), приставка TumblIR, приставка НВО с алмазной призмой, приставка для измерения диффузного рассеяния, приставка для измерения пропускания.


Видео "ИК-Фурье спектрометр Cary 630":


Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.

  • ИК-Фурье спектрометр, 7000-350 смˉ¹, разрешение 2 смˉ¹, Cary 630
IRTracer-100
По запросу
По запросу
  • Спектральный диапазон, см-1 — 7800-350;
  • спектральный диапазон, см-1 — 12500-240 (опция);
  • максимальное разрешение, см-1 — 0,25;
  • разрешение, см-1 — 0,25; 0,5; 1; 2; 4; 8; 16;
  • соотношение сигнал/шум - 60000:1;
  • скорость перемещения зеркала, мм/сек — 2,0; 2,8; 5; 9;
  • скорость перемещения зеркала (для режима быстрого сканирования), мм/сек — 10; 20; 30; 40;
  • интерферометр — типа Майкельсона с углом падения 30°, с электромагнитным приводом и динамической юстировкой, герметизированный с автоматическим осушением;
  • оптическая система — однолучевая;
  • источник излучения — высокотемпературный керамический;
  • светоделитель — пластина КВr с германиевым покрытием для среднего ИК-диапазона;
  • светоделитель — пластина CsI с германиевым покрытием для среднего и дальнего ИК-диапазона (опция);
  • светоделитель — пластина CaF2 для ближнего ИК-диапазона (опция);
  • встроенный автоматический осушитель;
  • источник излучения — керамический для среднего и дальнего ИК-диапазона;
  • источник излучения – галогеновая лампа для ближнего ИК-диапазона (опция);
  • детектор — высокочувствительный термостабилизированный DLATGS для среднего и дальнего ИК-диапазона;
  • детектор — MCT (HgCdTe), охлаждаемый жидким азотом, для среднего ИК-диапазона (опция);
  • детектор — InGaAs для ближнего ИК-диапазона (опция);
  • ПО LabSolutions IR;
  • измерения в фотометрическом и кинетическом режимах;
  • уникальный алгоритм поиска спектров;
  • два основных приложения — «Анализ примесей» и «Идентификация веществ»;
  • встроенная библиотека — более 1200 спектров особо чистых органических и неорганических веществ, а также полимеров, которые часто идентифицируются как нежелательные примеси;
  • полное соответствие требованиям GLP/GMP;
  • габариты, мм — 600×665×295;
  • вес, кг — 47.

Аксессуары и опции: приставка нарушенного полного внутреннего отражения (НПВО), приставка зеркального отражения, приставка диффузного отражения, устройство автоматической смены образцов, газовые кюветы, устройство для измерения ИК-спектров пропускания твердых микрообразцов.


Видео «ИК-Фурье спектрометр IRTracer-100»:

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.

  • ИК-Фурье спектрометр, 7800-350 смˉ¹, разрешение 0,25 смˉ¹, IRTracer-100
912A1032
По запросу
По запросу

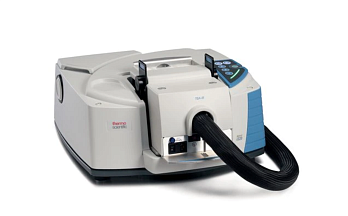

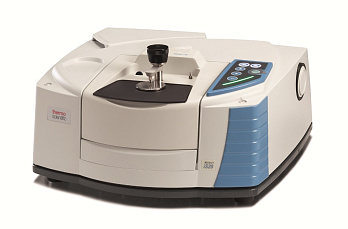

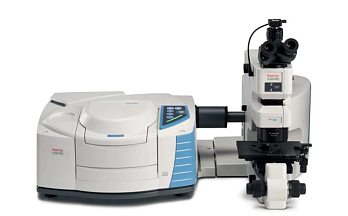

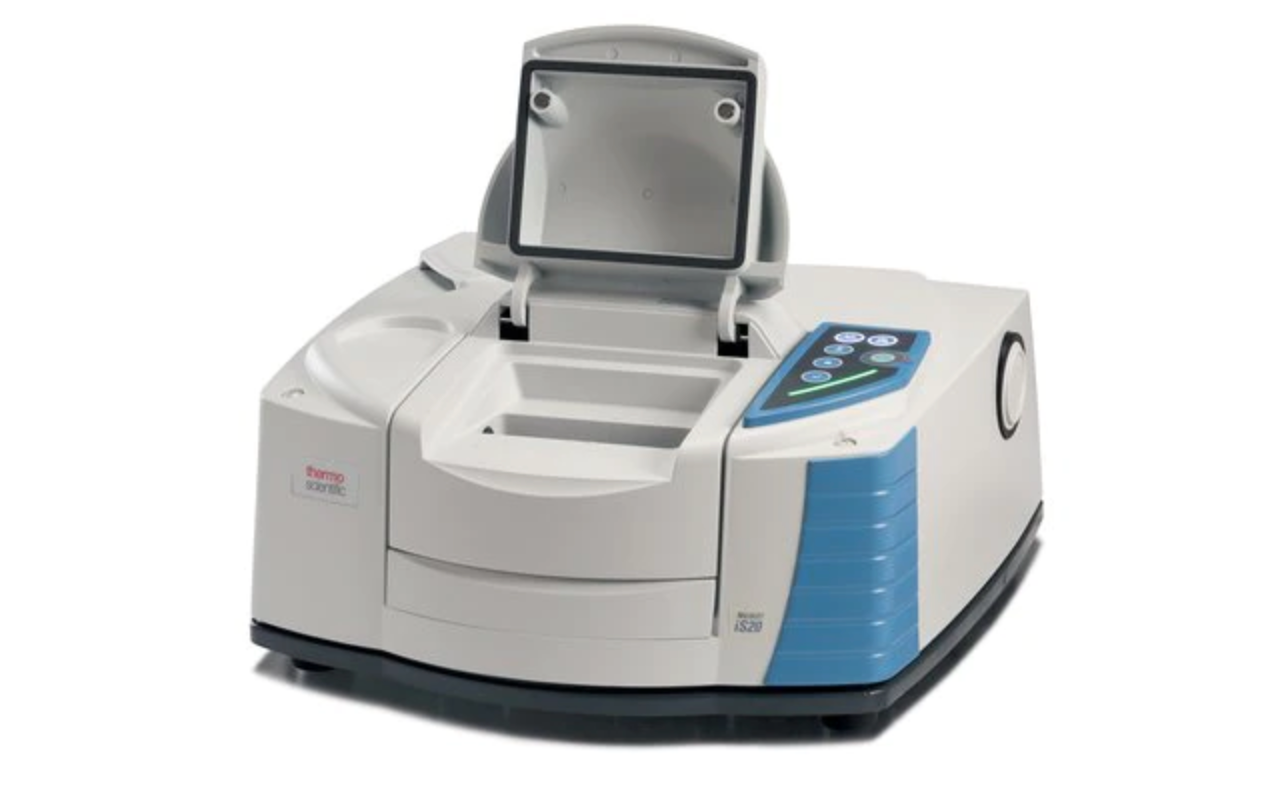

Nicolet iS20 – это универсальный, надежный, производительный прибор, позволяющий легко и быстро производить любые анализы в рамках метода ИК-спектрометрии. Широкий выбор приспособлений для пробоподготовки делают Nicolet iS20 особенно привлекательным для большинства аналитических лабораторий. Прибор совмещается с ИК-микроскопом, газовым хроматографом и термогравиметрическим анализатором.

Особенности ИК-Фурье спектрометра Nicolet iS20:

  • большое кюветное отделение;
  • высокая воспроизводимость результатов, простота обслуживания;
  • удобное и понятное ПО OMNIC позволяет получать и обрабатывать ИК спектры, выполнять количественный и качественный анализ, использовать существующие ИК библиотеки или создавать собственные;
  • экспресс-анализ контроля качества продукции с использованием QC (Quality Control) с применением пользовательских спектров.

Основные технические характеристики ИК-Фурье спектрометра Nicolet iS20:

  • предъюстированная оптика, не требующая настройки;
  • спектральный диапазон, см⁻¹ – 7800-350, с возможностью расширения до 11000-375;
  • разрешение, см⁻¹ – 0,25;
  • уровень шумов от пика до пика, AU – 8×10⁻⁶;
  • линейность ординаты (ASTM E 1421), %Т – 0,1;
  • дополнительные модули – приставка НПВО, диффузное и зеркальное отражение, волоконная оптика;
  • программное обеспечение – OMNIC;
  • поверка и валидация – встроенные стандарты NIST, соответствие USP, EP и BP, сертификат средства измерения;
  • размеры оптического блока, мм – 550 × 570 × 250;
  • вес оптического блока, кг – 39.
912A0760
По запросу
По запросу

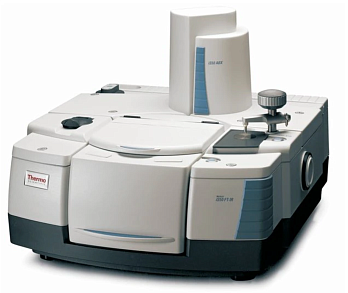

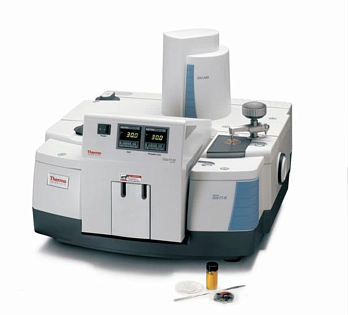

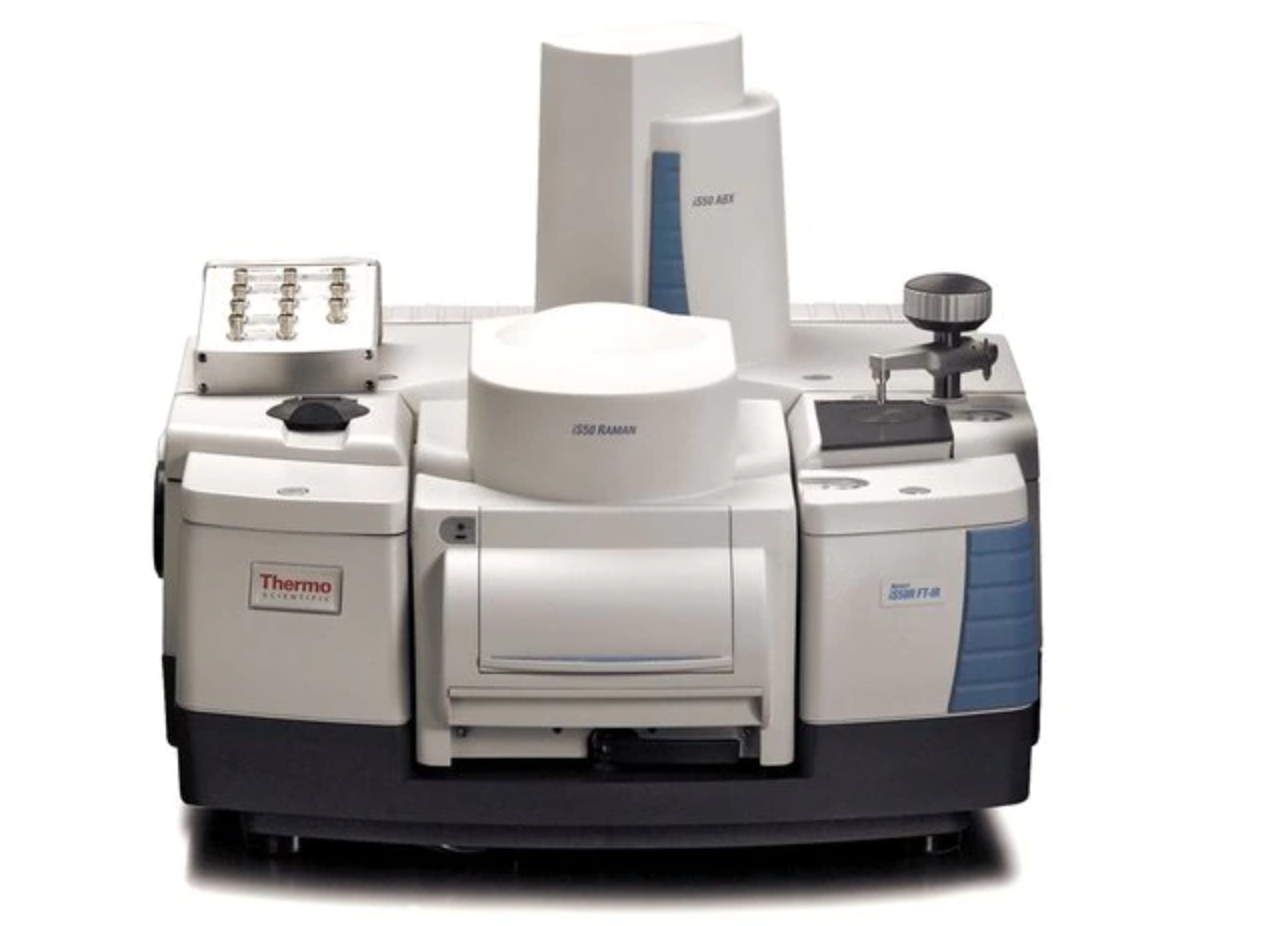

Мощнейший Nicolet iS50/50R создан для научных центров, университетов и ведущих отраслевых лабораторий. Разработанный для обеспечения высокой гибкости, Nicolet iS50/50R может быть модернизирован с простого ИК-Фурье спектрометра до полностью автоматизированной многоспектральной системы, которая может регистрировать спектры от дальнего инфракрасного до видимого. Приставка НПВО, модули для анализа БИК области, методом Рамановской спектрометрии, ТГА, ГХ и другие могут быть встроены прямо в прибор и запускаются одним нажатием кнопки, обеспечивая доступ к этим методам без ручного изменения компонентов системы.

Особенности ИК-Фурье спектрометра Nicolet iS50/50R:

  • мощный аналитический потенциал: интеграция с другими методами (КР, БИК, ТГА, ГХ) при непревзойденной простоте переключения модулей «одним нажатием кнопки»;
  • встроенная приставка НПВО с алмазным кристаллом для расширенного ИК диапазона;
  • спектральный диапазон от дальней ИК до видимой области;
  • полностью автоматизированные процессы управления прибором (автоматическая смена источников, детекторов, светоделителей);
  • отличные технические характеристики;
  • новые пакеты ПО OMNIC 9, Mercury GC, Mercury TGA.

Основные технические характеристики ИК-Фурье спектрометра Nicolet iS50/50R:

  • предъюстированная оптика, не требующая настройки;
  • спектральный диапазон, см⁻¹ – 7800-350, с возможностью расширения до 27000-15;
  • разрешение, см⁻¹ – 0,09;
  • уровень шумов от пика до пика, AU – 8×10⁻⁶;
  • линейность ординаты (ASTM E 1421), %Т – 0,07;
  • дополнительные модули – приставка НПВО, диффузное и зеркальное отражение, волоконная оптика, ТГА интерфейс, ИК-микроскоп, БИК и КР модули, режимы StepScan, TRS, фазовая и амплитудная модуляция;
  • программное обеспечение – OMNIC;
  • поверка и валидация – встроенные стандарты NIST, соответствие USP, EP и BP, сертификат средства измерения;
  • размеры оптического блока, мм – 630 × 700 × 280;
  • вес оптического блока, кг – 60.
912A0690
По запросу
По запросу

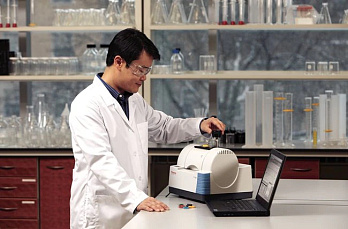

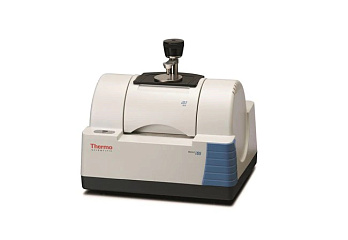

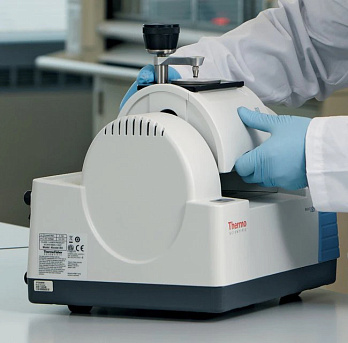

ИК-Фурье спектрометр Nicolet iS5 – прибор для высокопроизводительного ИК-Фурье спектрометрического анализа. Предназначен для качественного и количественного определения и идентификации химических соединений в твердых, жидких и газообразных образцах при для регистрации спектров поглощения или пропускания образцов, находящихся в различных агрегатных состояниях, в инфракрасной области. При использовании приставок спектрометр регистрирует спектры диффузного и зеркального отражения и спектры поверхностного поглощения в инфракрасной области. Позволяет работать с полным спектром приставок с их автоматическим распознаванием и выбором спектрометрических параметров и условий измерений для каждой.

Спектрометр включает полные и полностью автоматизированные процедуры тестирования в соответствии с требованиями Европейской фармакопеи (Ph. Eur. 2018 и 2019), фармакопеи США (USP), фармакопеи Японии (JP) и фармакопеи Китая (CP).

Имеет встроенную систему валидации спектрометра для ежедневного подтверждения правильности функционирования прибора, включающую аппаратные средства и программное обеспечение для проверки по ASTM Е1421 c использованием стандартов NIST, установленных на автоматической турели и для проведения автоматизированных процедур IQ / OQ / PQ / DQ.

Все оптические компоненты и элементы оптической схемы спектрометра расположены в едином, герметизированном и осушаемом пространстве, с возможностью дополнительной продувки.

Коррекция влияния атмосферы в режиме реального времени, линейная при условиях эксплуатации прибора, определенных производителем, не зависящая от разрешения прибора и не требующая дополнительных калибровок (без необходимости получения спектров паров воды и углекислого газа пользователем).

Основные технические характеристики ИК-Фурье спектрометра Nicolet iS5

  • Спектральный диапазон, см⁻¹ – 7800 - 350;
  • спектральное разрешение, см⁻¹ – выбираемое, от 0,8 до 32 см; имеет возможность работать на разрешении 0,5 см⁻¹ при установке опционального блока щели;
  • отношение сигнал/шум (от пика к пику, аппаратное, истинное, не среднеквадратическое, без какой-либо математической обработки и применения функций шумоподавления, при разрешении 4 см⁻¹ и времени накопления 60 с) – 35 000:1;
  • абсолютная погрешность (точность) установки волнового числа, см⁻¹ – 0,05;
  • воспроизводимость установки (воспроизведение) волнового числа, см⁻¹ – 0,001;
  • оснащен оптикой типа "pinned-in-place", обеспечивающей однозначно правильное положение всех устанавливаемых оптических элементов и исключающей необходимость проведения каких-либо настроечных или юстировочных процедур при их замене; обеспечивает высокую стабильность и воспроизводимость результатов измерения при изменении условий окружающей среды; обеспечивает возможность замены основных оптических компонентов спектрометром самим пользователем без привлечения сертифицированных инженеров;
  • время непрерывной работы спектрометра – круглосуточно;
  • размеры оптического блока, мм – 350 × 280 × 260;
  • вес оптического блока, кг – 10.
IRAffinity-1S
По запросу
По запросу
  • Спектральный диапазон, см-1 — 7800-350;
  • максимальное разрешение, см-1 — 0,5;
  • разрешение, см-1 — 0,5; 1; 2; 4; 8; 16;
  • соотношение сигнал/шум - 30000:1;
  • скорость перемещения зеркала, мм/сек — 2,0; 2,8; 5; 9;
  • интерферометр — типа Майкельсона с углом падения 30°, с электромагнитным приводом и динамической юстировкой, герметизированный с автоматическим осушением;
  • оптическая система — однолучевая;
  • источник излучения — высокотемпературный керамический;
  • светоделитель — пластина КВr с германиевым покрытием для среднего ИК-диапазона;
  • встроенный автоматический осушитель;
  • источник излучения — высокотемпературный керамический;
  • детектор — высокочувствительный термостабилизированный DLATGS;
  • ПО LabSolutions IR;
  • измерения в фотометрическом и кинетическом (опционно) режимах;
  • уникальный алгоритм поиска спектров;
  • два основных приложения — «Анализ примесей» и «Идентификация веществ»;
  • встроенная библиотека — более 1200 спектров особо чистых органических и неорганических веществ, а также полимеров, которые часто идентифицируются как нежелательные примеси;
  • полное соответствие требованиям GLP/GMP;
  • габариты, мм — 514×606×273;
  • вес, кг — 35.

Аксессуары и опции: приставка нарушенного полного внутреннего отражения (НПВО), приставка зеркального отражения, приставка диффузного отражения, устройство автоматической смены образцов, газовые кюветы, устройство для измерения ИК-спектров пропускания твердых микрообразцов.

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.

  • ИК-Фурье спектрометр, 7800-350 смˉ¹, разрешение 0,5 смˉ¹, IRAffinity-1S

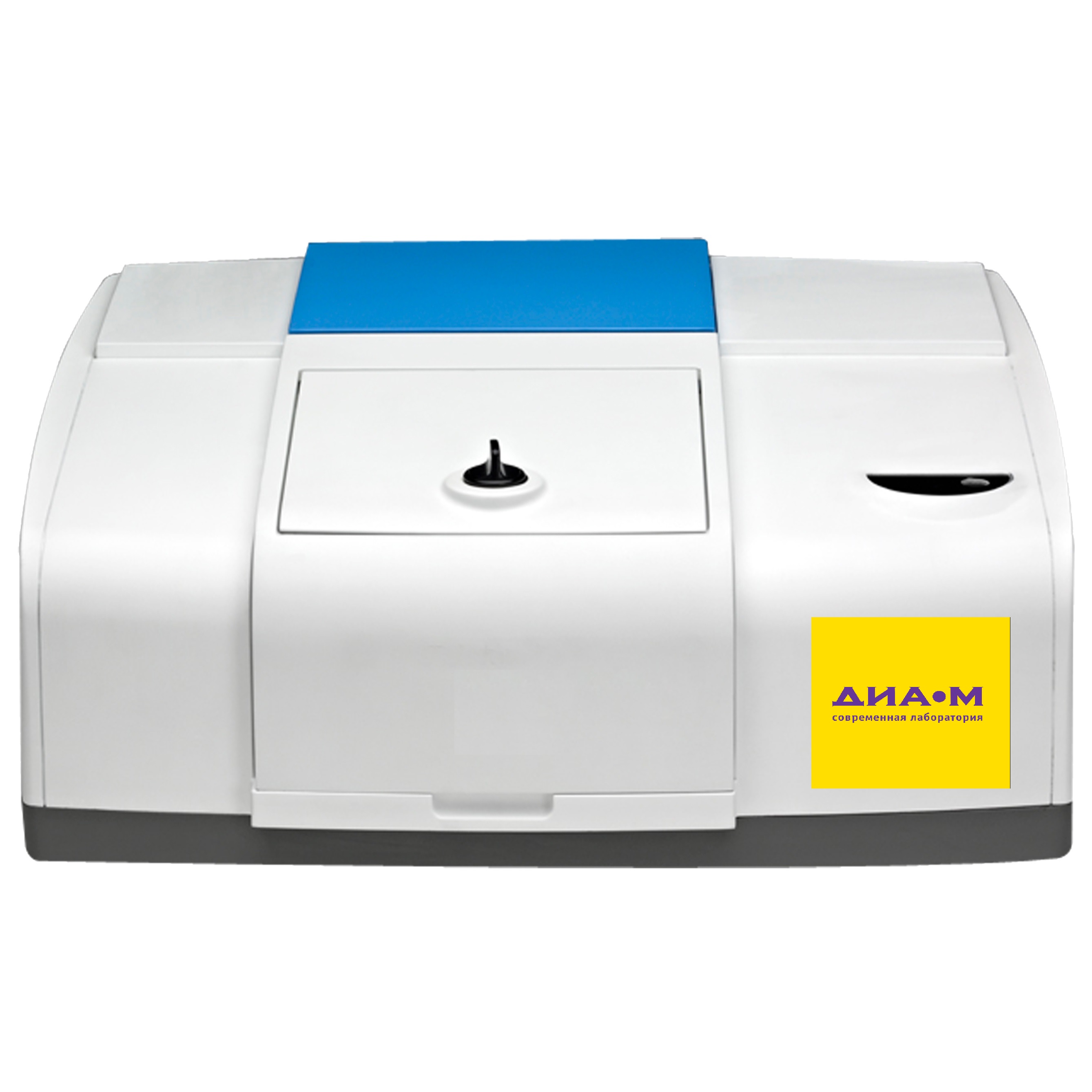

IR6000
По запросу
По запросу

Предназначен для проведения качественного и количественного анализа проб и образцов различного агрегатного состояния ИК-Фурье спектрометрическим методом в заводских, научных, фармацевтических и криминалистических лабораториях.

Идеальная система для тех, кто ищет недорогой и компактный прибор, включающий все самые современные аппаратные и программные возможности по анализу и обработке данных.

Характеристики ИК-Фурье спектрометра, IR6000

  • Предъюстированная оптика, не требующая настройки;
  • спектральный диапазон, см⁻¹ — 7800-350;
  • разрешение, см⁻¹ — 0,8;
  • соотношение сигнал/шум — 30000:1 (1 минута сканирования, разрешение 4 см⁻¹, диапазон 2100-2050 см⁻¹);
  • линейность ординаты (ASTM E 1421), % Т — 0,1;
  • источник излучения — керамический, высокой интенсивности;
  • дополнительные модули —приставка НПВО (однократного и многократного), диффузное и зеркальное отражение, волоконная оптика и др.;
  • размеры оптического блока, мм — 450×350×205;
  • вес оптического блока, кг — 14.
  • ИК-Фурье спектрометр, 7800-350 смˉ¹, разрешение 0,8 смˉ¹, IR6000, Россия
IR8000
По запросу
По запросу

Универсальный ИК-Фурье спектрометр исследовательского уровня для работы в области среднего ИК диапазона. Предназначен для проведения качественного и количественного анализа проб и образцов различного агрегатного состояния ИК-Фурье спектрометрическим методом в заводских, научных, фармацевтических и криминалистических лабораториях. Идеальная система для тех, кто ищет надежный, недорогой и компактный прибор, включающий все самые современные аппаратные и программные возможности по анализу и обработке данных.

Классическая оптическая схема на основе интерферометра Майкельсона с динамической настройкой и источником опорного монохроматического излучения на основе He-Ne газового лазера. Спектрометр очень прост в обслуживании. Все оптические элементы (лазер, источник ИК-излучения, детектор и зеркала) устанавливаются на фиксирующих штифтах и не требуют проведения каких-либо юстировок как в процессе эксплуатации, так и при замене. Позволяет работать как с классическим термоэлектрическим ДТГС-детектором, так и с охлаждаемыми высокочувствительным и высокоскоростным фотопроводящим кадмий-ртуть-теллуровыми детектором (MCT).

Программное обеспечение позволяет выполнять качественный и количественный анализ, производить поиск по спектральным собственным или импортированным библиотекам, осуществлять экспорт данных в различных форматах, обеспечивать постоянную онлайн диагностику всех компонентов системы и основных инструментальных параметров.

Имеет полный набор функций обработки спектров: сложение, вычитание, умножение, конвертация пропускание в поглощение и обратно, нормализация, коррекция базовой линии, логарифмирование, сглаживание, дифференцирование, коррекция НПВО, коррекция Кубелки-Мунка, анализ Крамера-Кронига, преобразование волнового числа в длину волны и обратно, автоматическое определение пиков, расчет площади пика, определение толщины пленки. Программное обеспечение IR-8000 соответствуют всем требованиям российской и международных фармакопей по анализу фармацевтических препаратов и требованиям систем качества GLP/GMP, позволяет осуществлять контроль и администрирование доступа пользователей и обеспечивать полную защиту данных.

Характеристики ИК-Фурье спектрометра, IR8000

  • предъюстированная оптика, не требующая настройки;
  • спектральный диапазон, см⁻¹ — 7800-350;
  • разрешение, см⁻¹ — 0,5;
  • точность по волновому числу, %Т — меньше 0,01;
  • соотношение сигнал/шум — 30000:1 (1 минута сканирования, разрешение 4 см⁻¹, диапазон 2100-2050 см⁻¹);
  • линейность ординаты (ASTM E 1421), % Т — 0,1;
  • источник излучения — керамический, высокой интенсивности;
  • интерферометр — Майкельсона, лучеделитель Ge-KBr, динамическая настройка и автоматическая оптимизация энергии излучения;
  • дополнительные модули — приставка НПВО (однократного и многократного), диффузное и зеркальное отражение, волоконная оптика, совмещение с термогравиметрическим анализатором и др.;
  • размеры оптического блока, мм — 470×520×210;
  • вес оптического блока, кг — 26.
  • ИК-Фурье спектрометр, 7800-350 смˉ¹, разрешение 0,8 смˉ¹, IR8000, Россия

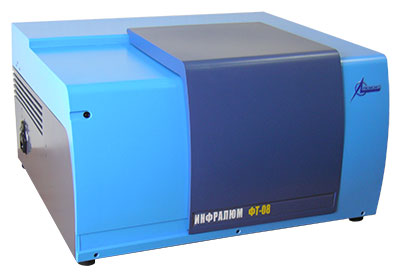

6400001
По запросу
По запросу
  • Спектральный диапазон, см-1 — 7800-400;
  • максимальное разрешение, см-1 — 0,7;
  • соотношение сигнал/шум - 40000:1;
  • оптическая система — однолучевая;
  • предел отклонения линии 100%-ного пропускания от номинального значения для 2150 см-1, определяемый в интервале ±50 см-1, % — ±0,2;
  • уровень положительного и отрицательного псевдорассеянного света, вызванного нелинейностью фотоприемной системы, % — ±0,25;
  • конструкция интерферометра не чувствительна к разъюстировкам;
  • герметичное оптическое отделение с автоматической системой контроля влажности и температуры оптической и электронной систем;
  • кюветное отделение для стандартных приставок и приставок производства Pike Technologies;
  • USB-интерфейс для соединения с ПК;
  • ПО СпектраЛюм;
  • идентификация веществ по спектральным библиотекам, возможность формировать свои библиотеки;
  • полное соответствие требованиям GLP/GMP;
  • габариты, мм — 580×550×340;
  • вес, кг — 32.

Аксессуары и опции: приставка МНПВО (многократно нарушенного полного внутреннего отражения); приставка НПВО (нарушенного полного внутреннего отражения); приставка диффузного отражения; многоходовая газовая кювета; ИК-микроскоп.

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.

  • ИК-Фурье спектрометр, 7800-400 смˉ¹, разрешение 0,7 смˉ¹, Инфралюм ФТ-08
IR9000MaxR
По запросу
По запросу

Универсальный ИК-Фурье спектрометр исследовательского класса, специально разработанный для работы в научно-исследовательских лабораториях. Прост в эксплуатации, надежен, обладает превосходными аналитическими характеристиками и быстродействием и имеет возможность быстрого и гибкого изменения конфигурации измерительной платформы под конкретную задачу пользователя.

Классическая оптическая схема на основе кубического углового интерферометра Майкельсона и источником опорного монохроматического излучения на основе He-Ne газового лазера обеспечивает максимальную стабильность сигнала, превосходную воспроизводимость результатов и самые высокие спектральные характеристики.

Спектрометр может работать как в среднем инфракрасном диапазоне 8 000–350 см⁻¹, так и в ближнем инфракрасном диапазоне 12 000–4 000 см⁻¹ при замене лучеделителя интерферометра и с автоматической сменой источника ИК-излучения и детектора системы.

В зависимости от требуемого для анализа спектрального диапазона, скорости и чувствительности детектирования спектрометр может работать с классическим ДТГС-детектором, высокочувствительными высокоскоростными фотопроводящим кадмий-ртуть-теллуровыми детекторами с охлаждением жидким азотом (LN MCT) или с термоэлектрическим охлаждением (TEC MCT), антимонид индиевыми детекторами с охлаждением жидким азотом (LN InSb), арсенид галлий-индиевым фотодетектором с термоэлектрическим охлаждением (TEC InGaAs).

Может быть оснащен нагреваемыми газовой кюветой и транспортной линией и работать в единой синхронизированной системе с термогравиметрическими анализаторами различных производителей для проведения анализа газовых фаз продуктов термодеструкции проб, исследуемых в термоанализаторах. Программное обеспечение позволяет выполнять качественный и количественный анализ, производить поиск по спектральным по собственным или импортированным библиотекам, осуществлять экспорт данных в различных форматах, обеспечивать постоянную онлайн диагностику всех компонентов системы и основных инструментальных параметров.

Имеет полный набор функций обработки спектров: сложение, вычитание, умножение, конвертация пропускание в поглощение и обратно, нормализация, коррекция базовой линии, логарифмирование, сглаживание, дифференцирование, коррекция НПВО, Кубелки-Мунка, анализ Крамера-Кронига, преобразование волнового числа в длину волны и обратно, автоматическое определение пиков, расчет площади пика, определение толщины пленки и др.

Программное обеспечение соответствуют всем требованиям российской и международных фармакопей по анализу фармацевтических препаратов и требованиям систем качества GLP/GMP, позволяет осуществлять контроль и администрирование доступа пользователей и обеспечивать полную защиту данных

Характеристики ИК-Фурье спектрометра, IR9000MaxR

  • Предъюстированная оптика, не требующая настройки, цельнометаллические зеркала, в герметичном корпусе, с возможностью продувки и вакуумирования;
  • спектральный диапазон, см⁻¹ — 8000-350, опционально 12000-4000;
  • разрешение, см⁻¹ — 0,4;
  • точность по волновому числу, %Т — меньше 0,01;
  • соотношение сигнал/шум — 40000:1 (1 минута сканирования, разрешение 4 см⁻¹, в области 2100 см⁻¹);
  • источник излучения — керамический, высокой интенсивности для среднего ИК диапазона, на основе галогеновой лампы для ближнего ИК диапазона, автоматическое переключение источников;
  • интерферометр — Кубический угловой интерферометр Майкельсона со сменными светоделителями (Ge/KBr в стандартной комплектации);
  • детекторы — DLaTGS, LN MCT, TEC MCT, LN InSb, TEC InGaAs, одновременно 2 детектора в системе с автоматическим переключением;
  • дополнительные модули — приставка НПВО (однократного и многократного), диффузное и зеркальное отражение, волоконная оптика, совмещение с термогравиметрическим анализатором и др.;
  • размеры оптического блока, мм — 850×590×316;
  • вес оптического блока, кг — 47.

  • ИК-Фурье спектрометр, 8000-350 смˉ¹, опционально 12000-4000 смˉ¹, разрешение 0,4 смˉ¹, IR9000MaxR, Россия

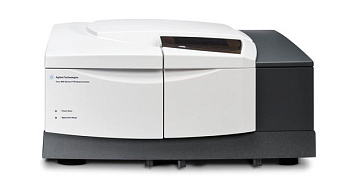

Cary 660
По запросу
По запросу

Идеально подходящий как для работы в рутинных экспериментах, так и для применения в сложных многоэтапных исследованиях.

  • Cпектральный диапазон, см-1 — 9000-350;
  • спектральный диапазон, см-1 — 53000-10 (опция);
  • максимальное разрешение, см-1 — 0,06;
  • соотношение сигнал/шум - 16000:1;
  • интерферометр — типа Майкельсона, 38 мм, 60°, динамическая юстировка, механические подшипники;
  • полное соответствие требованиям GLP/GMP;
  • габариты, мм — 708×756×344;
  • вес, кг — 80.

Аксессуары и опции: детекторы, источники излучения, приставка нарушенного полного внутреннего отражения (НПВО), приставка зеркального отражения, приставка диффузного отражения, устройство автоматической смены образцов, газовые кюветы, устройство для измерения ИК-спектров пропускания твердых микрообразцов.

Все ИК-Фурье спектрометры комплектуются по запросу пользователя; обращайтесь к специалистам Диаэм.


  • ИК-Фурье спектрометр, 9000-350 смˉ¹, разрешение 0,06 смˉ¹, Cary 660
Инфракрасные анализаторы — оптико-электронные приборы для регистрации инфракрасного (ИК) излучения газообразных, жидких и твердых веществ и анализа их спектральных характеристик. Задействованный в этих приборах метод инфракрасной спектроскопии (колебательная спектроскопия, ИК-спектроскопия, ИКС) основан на исследовании колебательных движений атомов в молекулах при их взаимодействии с электромагнитным излучением в диапазоне волн, ограниченном красной (λ = 0,74 мкм) и микроволновой (λ = 1-2 мм) областями спектра. Эти колебания принято подразделять на валентные (с изменением длины связи между атомами) и деформационные (когда меняются угловое расстояния межатомных связей). При совпадении длин волн колебательного движения и электромагнитного излучения происходит частичное поглощение его энергии полярными группами молекул, обладающих выраженным дипольным моментом (ОН, NH₂, NО₂, C=О, C=N⁻ и др).

Для регистрации ИК-спектра используют разные виды анализаторов (спектрометров), работающих в трех выделенных диапазонах инфракрасных волн: ближнем, также известном под аббревиатурами: БИК или NIR (λ = 0,74 — 2,5 мкм, V = 14 000 — 4000 см⁻¹), среднем, сокращенно: MIR (λ = 2,5 — 50 мкм, V = 4000 — 400 см⁻¹) и дальнем (λ = 50 — 2000 мкм, V = 400 — 10 см⁻¹). С их помощью измеряют интенсивность поглощения или отражения волн инфракрасного спектра в газообразных, жидких и твердых средах. Данные ИК-спектрометрии (А — оптическая абсорбция, коэффициенты: пропускания (T) /отражения (R), λ — длина волны, V — волновая частота) служат основой для проведения хемометрического анализа и последующего определения качественного и количественного состава анализируемого вещества. В отличии от традиционных химических методов его спектрометрический анализ может осуществляться бесконтактно без предварительной пробоподготовки с разрушением образца.

Инфракрасные анализаторы принято подразделить на две основные категории: дисперсионного типа и с Фурье-преобразованием (FTIR).

Дисперсионные ИК-спектрометры

Отличительной особенностью ИК-анализаторов дисперсионного типа является наличие у них монохроматора. В качестве источника ИК-излучения в этих приборах используют: силитовый стержень (штифт, глобар) Нернста, вольфрамовую ленточную лампу, специальные лазеры и пр. Большинство дисперсионных ИК-анализаторов оборудовано двухлучевой оптической системой, позволяющей одновременно регистрировать интенсивность оптического поглощения холостой и анализируемой пробы. Благодаря этому нивелируются возможные ошибки проведения измерений.

В дисперсионном спектрометре кювету с образцом располагают между источником излучения и детектором, а затем подвергают облучению инфракрасными волнами. Прошедший через кювету полихроматический оптический луч поступает через входную щель монохроматора на дифракционную решетку, с помощью которой осуществляется его спектральное разделение. Сформированный ИК-спектр направляется на детектор, в котором происходит определение интенсивности его поглощения на разных длинах волн.

Спектральное разрешение дисперсионных ИК-анализаторов определяется фиксированной шириной щели монохроматора. Чем она уже, тем выше эффективность разрешения и одновременно с этим слабее улавливаемый сигнал. Поэтому при использовании спектрометров дисперсионного типа нередко возникает проблема выбора между разрешающей способностью и отношением сигнал/шум.

ИК-спектрометры с преобразованием Фурье

В анализаторах с Фурье преобразованием вместо монохроматора используют разные типы интерферометров. Чаще всего эти приборы оборудуют интерферометром Майкельсона. Согласно принципиальной схеме его устройства, приведенной на рис. 1, работа Фурье-спектрометра осуществляется следующим образом.
Схема ИК-спектрометра с Фурье преобразованием Создаваемый источником излучения поток инфракрасных волн направляется на полупрозрачную светоделительную пластину (светоделитель), разделяющую его на два луча. Один из них направляется на стационарное зеркало, второй – на подвижное зеркальное устройство, перемещающееся с постоянной скоростью в направлении, перпендикулярном его фронтальной плоскости.

Оба луча, отразившись от зеркал, выходят из интерферометра через светоделитель и фокусируются на образце. В зависимости от величины разности хода подвижного зеркала эти лучи накладываются друг на друга, формируя положительную или отрицательную интерференцию. Далее объединенный интерференционный луч с поверхности или толщи облучаемого образца направляется в детектор пироэлектрического (DTGS) или фотодиодного (полупроводникового) типа (КРТ, MCT). С его помощью осуществляется запись данных ИК-спектрометрии в виде интерферограммы поглощенного или отраженного излучения.

Посредством Фурье преобразования записанные детектором интерферограммы подвергают аподизации (математической фильтрации), переводя их в исходные (до проведения частотной модуляции) ИК-спектры. Применение специально разработанных программ с использованием библиотек эталонных спектров позволяет автоматически определять принадлежность анализируемых спектральных полос к определенным группам молекул или отдельных веществ и рассчитывать их качественный и количественный состав.

Спектрометры с преобразованием Фурье обладают следующим рядом преимуществ:

  • лучшее соотношение показателей сигнал/шум по сравнению с анализаторами дисперсионного типа; это имеет особенное значение при определении нарушенного полного отражения (Attenuated total reflectance, ATR) сильно поглощающих материалов;
  • возможность одновременной регистрации всех длин волн, поступающих на детектор;
  • высокий уровень спектрального разрешения, обеспечивающего необходимую точность определения волновых чисел;
  • быстрота проведения спектрометрических измерений;
  • осуществление записи ИК-спектра в режиме накопления.

В качестве аналитических приборов ИК-анализаторы обоих типов находят широкое применение в научных исследованиях фундаментального и прикладного плана, диагностической медицине, сельском хозяйстве и целом ряде промышленных отраслей, в т. ч.: фармацевтике, пищевой индустрии, химической и нефтегазовой промышленности, производстве электронных компонентов и т. д.

Рис.1 Схема ИК-спектрометра с Фурье преобразованием

Ваш заказ будет обработан
в ближайшее время.
Мы пришлем уведомление, как только все будет готово. Спасибо!
