Хроматографы газовые

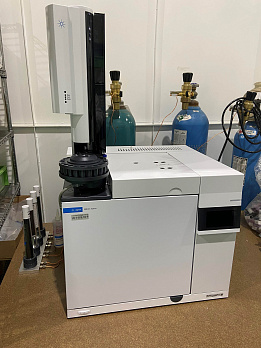

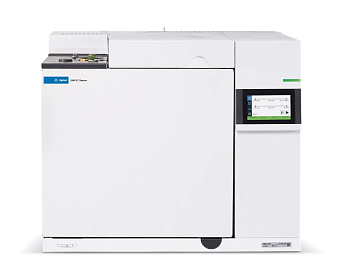

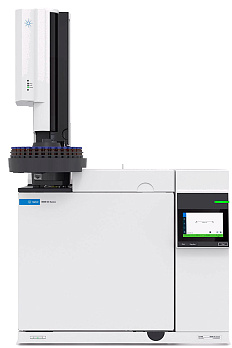

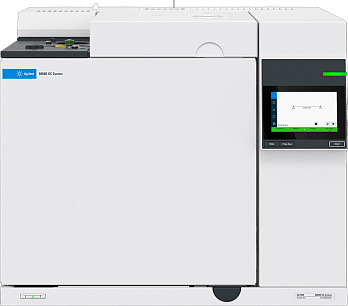

Газовый хроматограф Agilent 8860 GC является новым стандартом в рутинном анализе. Agilent 8860 GC прибор, гарантирующий точность результатов, надежную бесперебойную работу, высокую производительность и широкий диапазон областей применения. 8860 GC объединил в себе проверенные технологии предыдущего поколения – Agilent 7890 и инновационные решения новой модели.

Газовый хроматограф 8860 GC может быть оснащен двумя испарителями, тремя кранами и тремя детекторами, включая один квадрупольный масс-спектрометр и предназначен для широкого диапазона областей применения. Применение в схеме 8860 GC полного электронного пневматического управления (EPC) 6-го поколения, доступного для всех испарителей и детекторов, обеспечивает лучшую повторяемость времени удержания и площадей пиков, более стабильные результаты.

Agilent 8860 — это прибор нового поколения, выполняющий мониторинг работоспособности системы, отслеживает вводы пробы и оповещает об утечках. Все это дает то, что Вы можете выполнять свою работу, а не тратить время на незапланированные действия.

Кроме того, прибор имеет архитектуру электронного регулятора давления (EPC) на основе микроканалов. Эта уникальная конструкция Agilent защищает от таких загрязняющих примесей в газах, как микрочастицы, вода и масла, повышая, таким образом, надежность и долговечность.

Технические характеристики

Газовый хроматограф Agilent 8860 GC имеет следующие характеристики:

• диапазон температур, °C - от Т окр.ср+8 до 425;
• шаг температуры, °C - 0,1;
• количество изотерм - 21;
• максимальная скорость нагрева, °C/мин - 75;
• время охлаждения от 300°C до 50°C, мин - 5,7;
• максимальное количество испарителей - 2;
• диапазон давлений, psi - от 0 до 150;
• максимальная температура, °C - 400;
• максимальное количество детекторов - 3;
• габариты, см - 49х58х54;
• вес, кг – 51.

Детекторы:

• Пламенно-ионизационный (ПИД).
• предел детектирования по углероду, пг С/сек - <1,4 (тридекан, газ носитель азот);
• линейный диапазон - 107.
Азотно-фосфорный (АФД):
• предел детектирования по азоту, пг N/сек - <0,3;
• предел детектирования по фосфору, пг P/сек - <0,04;
• линейный диапазон: 104 по азоту, 104 по фосфору;
• селективность по азоту, гN/гС – 25000;
• селективность по фосфору, гP/гС – 75000.
• Детектор по теплопроводности (ДТП):
• предел детектирования, пг/мл - <800 (тридекан, газ носитель гелий);
• линейный диапазон – 105.
• Пламенно-фотометрический (ПФД):
• предел детектирования по сере, пг S/сек - <4,5.
• Электронно-захватный (мЭЗД, микроЭЗД):
• предел детектирования, фг/сек - <9 (линдан);
• линейный диапазон – 104.

Новое поколение систем газовой хроматографии, позволяющее проводить сверхбыструю газовую хроматографию, что упрощает лабораторный рабочий процесс.
Система Intuvo — это полностью интегрированное решение, включающее программное обеспечение, расходные материалы и оборудование.

• Прямой нагрев, более короткое время цикла — планарная конструкция колонки, которая дает непосредственный нагрев колонки, что обеспечивает высокую скорость анализа;
• отсутствие необходимости производить обрезание колонок за счет специальной системы Guard Chip;
• возможность быстро осуществить герметичное соединение;
• легкость доступа ко всей необходимой информации об оборудовании;
• снижение эксплуатационных затрат, за счет применения торцевых уплотнений без феррул, которые позволяют сохранить целостность газового тракта;
• сенсорный экран для управления системой и вывода полученных результатов;
• компактные размеры;
• повторяемость времени удерживания — <0,008% или <0,0008 минуты;
• повторяемость области — <1% RSD;
• максимально достижимая скорость нагрева °С/мин — 250;
• охлаждение печи — от 450 до 50 ⁰C менее чем за 3 минуты;
• диапазон рабочих температур, ⁰С — температура окружающей среды от +10 до 450;
• разрешение заданного значения температуры, ⁰С — 0,1;
• максимальное время работы, мин — 999,99;
• внутренний диаметр колонок, мм — 0.10...0.32;
• количество колонок, шт — до 2 по 0.32 мм;
• виды испарителей — испаритель для капиллярных колонок с/без деления;
• потока (S/SL), многорежимный (MMI) (опция максимально устанавливается один);
• детекторы (опция максимально устанавливается 2 или 1 МСД (масс-селективный детектор)):
• ПИД (пламенно-ионизационный детектор):
• предел детектирования — <1,4 пг, С/с (тридекан);
• линейный диапазон — 10⁷.
• АФД (азотно-фосфорный детектор):
• предел детектирования — <0,08 пг N/с, <0,01 пг, P/с (азобензол/малатион);
• линейный диапазон — >10⁵ N, >10⁵ P;
• селективность — 25000 гN/гC, 200000 гP/гC.
• ДТП (детектор по теплопроводности):
• предел детектирования — 400 пг/мл (тридекан) в He;
• линейный диапазон — 10⁵.
• ПФД (пламенно-фотометрический детектор):
• предел детектирования — <2,5 пг S/с, 3 S, 10⁴ P;
• линейный диапазон селективность — 10⁶ гS/гC, 10⁶ гP/гC (метилпаратион).
• мЭЗД (электрон-захватный детектор):
• предел детектирования — <4,5 фг/с (линдан);
• линейный диапазон — >5×10⁴.
• габариты Ш х Г х В, мм — 270 × 690 × 510;
• вес, кг — 32.

Исключительная чувствительность детекторов нового поколения – пламенно- ионизационного (ПИД) и пламенно-фотометрического (ПФД) — обеспечивает надежный и высокоточный анализ следовых количеств; сочетание AFТ-технологии контроля газовых потоков с новой системой высокоскоростного нагрева и охлаждения термостата сокращает время анализа и гарантирует высокую воспроизводимость результатов.

• Термостат колонок:
  • рабочий диапазон температур, ⁰C — от +4 комнатная до 450;
  • температурная программа — 20 ступеней (возможна программа охлаждения);
  • объем термостата, л — 13,7;
• детекторы:
  • пламенно-ионизационный детектор (ПИД);
  • детектор электронного захвата с микрокамерой (ЭЗД);
  • детектор по теплопроводности (катарометр) с микрокамерой (ДТП);
  • пламенно-фотометрический детектор (ПФД);
  • термоионный детектор (ТИД);
• инжекторы:
  • инжектор для капиллярных колонок split/splitless SPL-2010 Plus (стандарт);
  • инжектор для широких капиллярных колонок WBI-2010 Plus;
  • температурно-программируемый инжектор OCI/PTV-2010;
• контроль потока газа:
  • диапазон давления газа-носителя на входе в колонку, кПа — 0,5–970;
  • количество ступеней программирования — 7;
  • расход газа-носителя через инжектор, мл/мин — 0–1200;
• размеры, мм — 515 х 440 х 530;
• вес, кг — 30.

Специализированное ПО позволяет реализовать следующие опции:

• Detector splitting system — система программируемого разделения газового потока на выходе из аналитической колонки с возможностью одновременного детектирования 2 и более детекторами; благодаря возможности получения более полной информации за один цикл анализа существенно сокращается время анализа и снижаются затраты;
• Backflush system — система обратной продувки позволяет изменять направление потока газа-носителя с целью удаления из колонки веществ, остающихся после детектирования целевых компонентов; обеспечивает сокращение времени анализа и увеличение производительности; благодаря эффективному удалению.

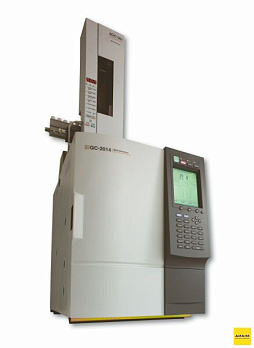

Компактный, экономичный прибор для рутинного анализа, совмещает простоту и надежность; предназначен для работы с насадочными и капиллярными колонками.

• Сочетание компактности и функциональности — при ширине всего 400 мм, хроматограф имеет объем термостата 15,8 л и позволяет одновременно установить до 3 инжекторов и 4 детекторов; это дает возможность использовать газовый хроматограф для создания сложных многоколоночных схем;
• технология цифрового контроля газовых потоков (AFC) высокого давления (917 кПа) и высокой степени деления потока, а также режим постоянной линейной скорости газа-носителя при анализе с капиллярными колонками реализованы как стандартные функции;
• быстро охлаждаемый термостат;
• большой встроенный 16-строчный ЖК-дисплей, демонстрирующий текущую хроматограмму и параметры работы прибора;
• функция самодиагностики и валидации;
• контроль и управление данными и результатами анализов с помощью интуитивно-понятного ПО GC Solution;
• термостат колонок:
  • рабочий диапазон температур, °C — от +10 комнатной до +400;
  • температурная программа — 20 ступеней;
  • скорость нагрева до 150 °C, °C/мин — 30;
  • скорость нагрева от 150 до 250 °C,°C/мин — 20;
  • скорость нагрева от 250 до 380 °C, °C/мин — 10;
  • скорость нагрева от 380 до 400 °C,°C/мин — 7;
  • скорость охлаждения от 300 до 50 °C,°C, мин — 6;
  • объем термостата, л — 15,8;
• детекторы:
  • пламенно-ионизационный (ПИД);
  • электронного захвата с микрокамерой (ЭЗД);
  • термоионный детектор (ТИД);
  • пламенно-фотометрический детектор (ПФД);
  • катарометр с микрокамерой (ДТП);
• инжекторы:
  • для капиллярных колонкок split/splitless SPL-2010;
  • для насадочных колонок;
  • для широких капиллярных колонок;
• контроль потока газа:
  • диапазон давления газа-носителя на входе в колонку, кПа — 0,5–970;
  • количество ступеней программирования — 7;
  • расход газа-носителя через инжектор, мл/мин — 0–1200;
• размеры, мм — 400 х 690 х 607;
• масса, кг — 48.

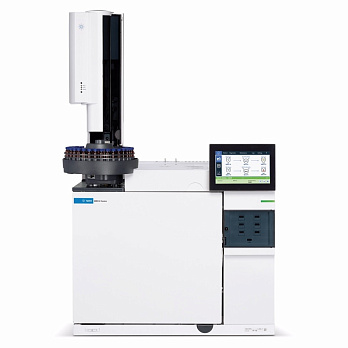

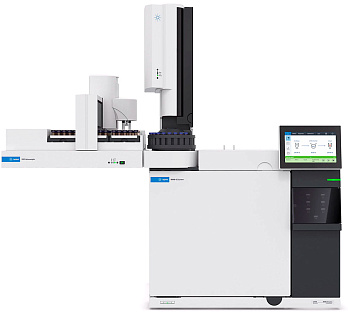

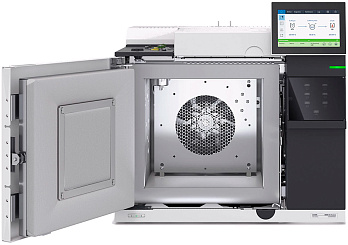

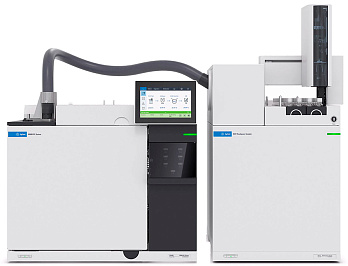

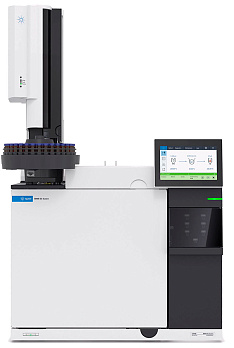

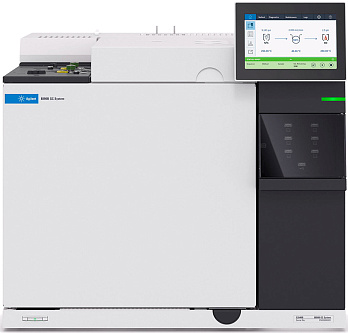

Система 8890 — прибор нового поколения, выполняющющий мониторинг собственной работоспособности, оповещающий о потенциальных затруднениях и способствующий решению возникающих проблем, включает архитектуру электронного регулятора давления (EPC) на основе микроканалов. Эта уникальная конструкция Agilent защищает от таких загрязняющих примесей в газах, как микрочастицы, вода и масла, повышая надежность и долговечность.

Особенности и характеристики газового хроматографа 8890 Agilent Technologies

Хроматограф газовый 8890 Agilent Technologies имеет следующие особенности и характеристики:

• интерфейс браузера обеспечивает удаленное подключение, позволяющее контролировать систему ГХ, проверять системные журналы и выполнять диагностические тесты как внутри, так и за пределами лаборатории, обеспечивает переход к большинству функций, доступных с помощью сенсорного экрана ГХ, плюс функции Справки, без необходимости находиться рядом с прибором:
• получение доступа из любого браузера (планшет, ноутбук или ПК);
• правка методов и последовательностей ГХ без необходимости в системе сбора и обработки данных;
• вызов элементов меню «Диагностика», «Техническое обслуживание», «Журналы» и «Справка»;
• просмотр журналов и обращение к руководству пользователя, не вставая из-за стола;
• проверка состояния оборудования и выполнение диагностики из любого места в пределах безопасной лабораторной сети;
• полнофункциональный сенсорный экран дает визуальный отчет о конфигурации системы, позволяя обновлять методы и последовательности, выполнять процедуры обслуживания и проверять состояние прибора;
• встроенный интеллект автономно следит за состоянием системы, предупреждает пользователя о потенциальных проблемах до того, как они повлияют на хроматографические характеристики, и предлагает полезные пошаговые инструкции по устранению проблем;
• уникальная архитектура EPC на основе микроканалов 6-го поколения обеспечивает значительное повышение надежности и долговечности в отношении газовых загрязнителей, таких как твердые частицы, вода и масла, продлевая срок службы расходных деталей прибора;
• технология капиллярного потока (CFT) обеспечивает уникальные соединения потока газа для многомерной газовой хроматографии (GC x GC / Deans Switch), комплексной двухмерной газовой хроматографии (GC x GC) с модуляцией потока и обратной промывкой в начале, середине или конце аналитическая колонка, которая монтируется в печь и имеет очень низкую тепловую массу;
• однонитевой TCD, который не требует отдельного эталонного газа или ручной настройки потенциометра, но обеспечивает стабильную базовую линию с минимальным дрейфом сигнала, обычно наблюдаемым при переключении клапана;
• автоматический выбор диапазона FID обеспечивает возможность обнаружения и количественного определения от процентных уровней до частей на миллиард (ppb) за один впрыск;
• совместим со всеми платформами ГХ/МС;
• детектор хемилюминесценции серы или азота обеспечивает обнаружение низких частей на миллиард, эквимолярный отклик и количественное определение примесей серы или азота без гашения из матрицы;
• экономичные современные электронные пневматические контроллеры, такие как модуль сохранения гелия, датчики водорода и альтернативные решения для газа-носителя, значительно сокращают количество используемого гелия, обеспечивая гибкость и повышая уровень безопасности в вашей лаборатории;
• дополнительные ключи Smart ID, включенные в колонки ГХ, предоставляют такую информацию, как использование колонки с параметрами по умолчанию для конфигурации, что помогает автоматизировать настройку метода;
• имеет расширенные возможности конфигурирования с возможностью установки и одновременной эксплуатации до двух испарителей и четырех детекторов, в комплект включены шесть интеллектуальных идентификаторов колонки для ГХ, а также имеются три USB-порта;
• высокотехнологичная электронная схема детектора и полный диапазон пути к цифровым данным обеспечивает количественное определение пиков по всему динамическому диапазону детектора (107 для ПИД) за один анализ;
• для испарителей и детекторов предусмотрен EPC, контрольный диапазон и разрешение оптимизированы для конкретного модуля испарителя или детектора, может быть установлено до восьми EPC модулей, за счет чего обеспечивается управление 19 каналами EPC;
• термостат колонок размером, см — 28 × 31 × 16;
• вместимость колонок в термостате — до двух капиллярных колонок длиной 105 м с внутренним диаметром 0,530 мм или двух 10-футовых стеклянных насадочных колонок (диаметр витка 9 дюймов, наружный диаметр 1/4 дюйма) или двух 20-футовых насадочных колонок из нержавеющей стали (наружный диаметр 1/8 дюйма);
• диапазон рабочих температур, 0С — температура окружающей среды от +4 до 450; с криогенным охлаждением жидким N2 — -80–450; с криогенным охлаждением CO₂ — -40–450;
• разрешение заданного значения температуры, 0°C — 0,1;
• поддерживает 20 изменений температуры с 21 изотермой, допускаются отрицательные изменения температуры;
• максимально достижимая скорость нагрева 0°C/мин — 120 (приборы с напряжением 120 В ограничиваются 75 °C/мин);
• охлаждение печи — от 450 до 500°C — 4 минуты;
• максимальное время анализа, мин — 999,99;
• виды испарителей (устанавливаются максимально два) — испаритель для насадочных колонок (PPIP), испарители для капиллярных колонок с делением потока/без деления потока в стандартном и инертном исполнении (S/SL), универсальный многорежимный испаритель (MMI), испаритель с программированием температуры и прямым вводом в колонку (PCOC), испаритель с программированием температуры (PTV), испаритель для ввода летучих соединений (VI);
• электронный регулятор давления (EPC) дает стандартные поправки на изменения барометрического давления и температуры окружающей среды;
• давление контролируется с точностью до 0,001 psi в диапазоне от 0 до 150 psi, можно настроить прирост заданных значений давления на 0,001 для диапазона от 0,000 до 99,999 psi и на 0,01 psi — для диапазона от 100,00 до 150,00 psi;
• возможность выбора единицы измерения давления: psi, кПа или бар;
• возможность выбора настроек подпиточного газа и дополнительного газа для He, H2, N2 и аргона/метана;
• точность датчика давления, % — <±2 от полной шкалы;
• воспроизводимость датчика давления , % — <±0,05 psi;
• температурный коэффициент, psi/°C — <±0,01 дрейф, < ± 0,1 6 месяцев;
• точность датчика расхода, % — < ± 5 в зависимости от газа-носителя;
• воспроизводимость датчика расхода, % — <±0,35 заданного значения;
• температурный коэффициент, °C — < ± 0,20 мл/мин (н. у.)* на °C для He или H2Ю, < ± 0,05 мл/мин н. у. на °C для N2 или Ar/CH4 *н. у. = 25 °C и 1 атмосфера;
• точность модуля детектора — <± 3 мл/мин н. у. или 7 % заданного значения параметра;
• воспроизводимость модуля детектора, % - 0,35 заданного значения;
• детекторы ( одновременно можно устанавливать и эксплуатировать до 4-х детекторов):
• ПИД (пламенно-ионизационный детектор):
• предел детектирования — <1,2 пг С/с (тридекан);
• линейный диапазон — 10⁷.
• АФД (азотно-фосфорный детектор):
• предел детектирования — < 0,08 пг N/c, < 0,01 пг P/c для смеси азобензол/малатион/октадекан;
• динамичный диапазон — >10⁵ N, > 10⁵ P для смеси азобензол/малатион;
• селективность — от 25 000 до 1 г N/г C, от 200 000 до 1 г P/г C для смеси азобензол/малатион/октадекан.
• ДТП (детектор по теплопроводности):
• предел детектирования — 400 пг тридекана/мл с газомносителем;
• нeлинейный динамический диапазон — > 10⁵ ± 5 %.
• ПФД (пламенно-фотометрический детектор):
• предел детектирования — < 45 фг P/с, < 2,5 пг S/с для метилпаратиона;
• динамический диапазон: > 10³ S, 10⁴ P для метилпаратиона;
• селективность: 10⁶ г S/г C, 10⁶ г P/г C.
• ЭЗД (электрон-захватный детектор):
• предел детектирования — <3,8 фг/мл линдана;
• линейный динамический диапазон — : > 5 × 10⁴ для линдана.
• габариты Ш × Г × В, мм — 580 × 510 × 490;
• вес, кг — 49.
