Масс-спектрометры MALDI

Времяпролетная масс-спектрометрия с матрично-активированной лазерной десорбцией/ионизацией (MALDI-TOF MS, МАЛДИ-ТОФ МС) используется для рутинной идентификации микроорганизмов в лабораториях.

В сравнении с традиционными методиками определения, такими как ПЦР, фенотипирование, биохимические и люминесцентные методы, MALDI-TOF MS характеризуется гораздо более высокой скоростью идентификации, точностью определения, более низкими эксплуатационными и временными расходами.

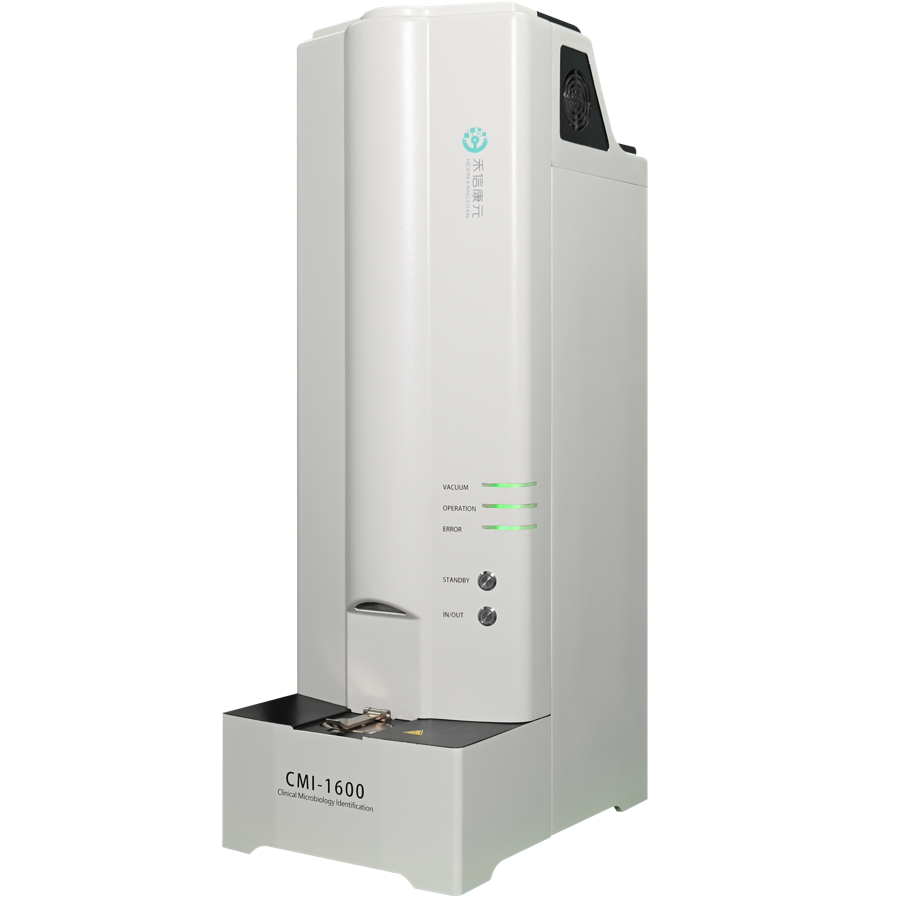

Характеристики масс-спектрометра CMI-1600

• Длина волны лазера – 343 нм, твердотельный лазер;
• частота – 1-2000 Гц;
• срок службы (долговечность) – >2×10⁹ измерений;

• мембранный насос – 1,8 м³/ч, 1,0 мбар;
• турбомолекулярный насос – 260 L/S, 1×10⁻⁵ Па;
• эффективная площадь матричного детектора, мм – 27;
• время отклика матричного детектора, нс – 1,3;
• анализатор массы – линейный TOF, режим положительных зарядов;
• длина трубки TOF, мм – 842,5;
• ионная дальность полета, мм – около 1000;
• диапазон масс, а.е.м – 300 - 10 000;
• точность – ISTD (внутренний стандарт): < 150 ppm (Пептиды), ESTD (внешний стандарт): < 200 ppm (Пептиды);
• чувствительность – 20 фмоль, синтетический стандарт, S/N 10:1;
• повторяемость, % – ≤0,015;
• стабильность, ppm – ≤±300;
• разрешение – R≥900FWHM;
• программное обеспечение с функцией автоматической проверки хода анализа;
• пропускная способность – до 192 образцов одновременно менее чем за 30 минут;
• скорость обнаружения – 6-8 образцов в 1 мин;
• размер, Ш х В х Г, мм – 595 х 1230 х 415;
• вес, кг – 97.

• Высокопроизводительная платформа MultiPlex;
• загрузка планшет до 10 с образцами производится одновременно с выполнением измерений;
• XY устройство для точного (шаг 10 мкм) позиционирования образца;
• Опция для хранения планшетов в инертной атмосфере (N2) для защиты лабильных образцов;
• камера загрузки может работать при атмосферном давлении или может продуваться азотом для защиты лабильных образцов;
• инновационный сверхбыстрый твердотельного УФ-лазер с длиной волны 355 нм;
• переменный фокус, мкм — от 10 до 100;
• переменная частота импульса, Гц — от 1 до 2000;
• ортогональная геометрия лазерного луча;
• визуализация образца в HD качестве и просмотр в цветном изображении в формате FullHD (1080р) с разрешением 10 мкм и управляемый с ПО переменный фокус;
• лазерная десорбция-ионизация в присутствии матрицы;
• импульсная экстракция ионов;
• переменная энергия экстракции ионов (до ± 20 кВ в линейном режиме и режиме рефлектрона);
• режим положительной и отрицательной ионизации;
• широкоаппертурная ионная для минимизации загрязнения источника;
• функция TrueClean для автоматической очистки поверхности;
• незаменим как для выполнения прецизионных протеомных и геномных исследований, так и для проведения массовых анализов в центрах коллективного пользования;
• анализ масс с длиной дрейфа в линейном режиме 2,1 м (эффективной длиной дрейфа в режиме рефлектрона 4,1 м);
• вакуум создается двумя турбомолекулярными насосами с поворотным основанием;
• уникальная система рефлектрона с изогнутым полем, обеспечивающая 20 кэВ энергию соударительной
• диссоциации (CID) без самоускорения;
• гашения луча для устранения нежелательных сигналов высокой интенсивности, например, от ионов матрицы;
• уникальный ионный затвор с высоким разрешением для разделения ионов-предшественников с близкими номинальными массами;
• соударительная ячейка (20 кэВ для соударительной диссоциации с высокой энергией (HE-CID, 20 кэВ);
• фрагментация с сохранением всех метастабильных ионов распада в анализаторе;
• технология фокусирование ионов ASDF™;
• разрешение по массам в режиме МС/МС практически не зависит от интенсивности лазера и топографии образца;
• детекторы:
• линейный режим — электронный умножитель;
• режим с рефлектроном — сверхбыстрый электронный умножитель;
• программное обеспечение MALDISolutions™ с автоматическим или ручным режимом сбора данных, экспорт данных в соответствии со стандартами (imzML, mzML), доступ/запрет доступа пользователей к настройкам прибора и результатам анализа, централизованная база данных для безопасного хранения данных, контрольный журнал, соответствие 21 CFRpart 11;
• диапазон масс, кДа — 1-500 (линейный режим); 1-70 (режим рефлектона);
• разрешение по массам — 6 000 FWHM (линейный режим); 25 000 FWHM (режим рефлектрона); 10 000 FWHM (режим МС/МС);
• разрешение ионного затвора — 500 FWHM;
• чувствительность — 100 аМ (пептиды, линейный режим); 100 фМ (белки, линейный режим); 100 аМ (режим рефлектрона); 500 аМ (режим МС/МС);
• точность определения масс — 20 ppm (линейный режим, внутренний стандарт); 100 ppm (линейный режим, внешний стандарт); 2 ppm (режим рефлектрона, внутренний стандарт); 20 ppm (режим рефлектрона, внешний стандарт); 50 ppm (режим МС/МС);
• габариты Ш х В х Г, см — 2840 x 1200 x 1300;
• вес, кг — 875;

Компактный высокопроизводительный масс-спектрометр для определения белков, пептидов, синтетических полимеров, олигонуклеотидов.

Характеристики масс-спектрометра MALDI-8020

• Бесперебойная работа и минимальный риск загрязнения источника ионизации обеспечивается за счет широкоапертурной ионной оптики и запатентованной системы автоматической лазерной очистки элементов ионной оптики TrueClean;
• система быстрой выгрузки образцов;
• XY устройство для точного (шаг 10 мкм) позиционирования образца;
• планшеты для образцов серии FlexiMassTM; одноразовые пластиковые FlexiMassTM-DS disposable targets (48 мишеней); многоразовые из нержавеющей стали FlexiMass-SR48 (48 мишеней);
• просмотр образца — разрешение 10 мкм, встроенная светодиодная подсветка;
• система иознизации — лазерная десорбция-ионизация в присутствии матрицы, импульсная экстракция ионов, режим положительной ионизации;
• запатентованный твердтельный сверхбыстрый лазер с длиной волны 355 нм, частотой импульса до 200 Гц и ортогональной геометрией луча;
• диапазон масс 1-500 кДа
• разрешение по массам: > 5000 FWHM — ACTH 18-39 (m/z 2465);
• чувствительность: 250 фМ (бычий сывороточный альбумин), 250 аМ (Glu-1-Fibrinopeptide B);
• точность определения масс, ppm — < 20 (внутренний стандарт), < 150 (внешний стандарт);
• линейный времяпролетный анализатор масс;
• система гашения луча для устранения нежелательных сигналов высокой интенсивности, например, от ионов матрицы;
• безмасляная вакуумная система;
• детектор — электронный умножитель;
• программное обеспечение MALDISolutions включает базу данных Microsoft SQL для безопасного хранения результатов анализов и параметров работы масс-спектрометра, поддерживает гибкую настройку параметров доступа пользователей к настройкам прибора и данным и полностью соответствует требованиям 21 CFR часть 11;
• размер Ш х В х Г, мм — 450 x 1055 x 745;
• масса, кг — 86 кг.

Мощный линейный масс-спектрометр для высокопроизводительного контроля качества в аналитических, технологических и биохимических лабораториях с превосходной чувствительностью.

Специальные пакеты ПО для автоматизации экспериментов в анализе олигонуклеотидов, праймеров, синтетических пептидов/белков, белковых комплексов, исследовании полимеров, низкомолекулярных соединений, гистологическом картировании, скрининге биомаркеров, лекарственных соединений и их метаболитов, идентификации микроорганизмов.

Полная системная поддержка приборов: диагностика в реальном времени или дистанционная диагностика; выбор контрактов сервисного обслуживания; обучение в специализированных центрах или на месте установки в соответствии с прикладными задачами.

Характеристики:

• ионный фильтр с функцией запирания пучка для удаления нежелательных лёгких ионов MonoPULSE;
• азотный лазер 50 Гц, гарантия 60 млн вспышек;
• осевая ортогональная геометрия облучения с регистрируемой мощностью (337 нм);
• безрешёточная ионная оптика;
• электронный умножитель для регистрации положительно и отрицательно заряженных ионов;
• дополнительный детектор для больших масс;
• держатели образцов формата стандартных микротитрационных планшет;
• разнообразные адаптеры для биочипов, предметных стёкол, CD и др.;
• вертикальное напольное исполнение;
• интерфейс USB;
• совместимость с ВЭЖХ Shimadzu Accuspot и Probot;
• встроенная функция картирования изображений с применением хемопринтера ChIP;
• диапазон масс – 1 - 500 кДа;
• разрешение по массам – более 5 000 FWHM (ACTH 18-39 [(M+H)+ 2465 Да]) ;
• точность – < 30 ppm с внутренней калибровкой; < 200 ppm с внешней калибровкой;
• чувствительность – 250 фМ - бычий сывороточный альбумин; 250 аМ - Glu-1-фибринопептид-Б.

Серия MALDI масс-спектрометров Axima, Shimadzu обеспечивает высочайшее качество анализов в протеомных, генетических, биохимических, клинических и фармакологических исследованиях. Благодаря открытой архитектуре масс-спектрометры Axima могут быть легко интегрированы с другим оборудованием Shimadzu, таким как системы ВЭЖХ и химический струйный принтер, обеспечивая на сегодняшний день непревзойдённую гибкость в MALDI масс-спектрометрии.

Серия Axima включает следующие приборы:

• Axima @Saramis - специализированное решение для анализа микроорганизмов для научных и клинических применений;
• Axima Assurance - надёжный прибор с линейным времяпролетным анализатором;
• Axima Confidence - прибор обеспечивающий высочайшее разрешение благодаря линейному времяпролетному анализатору, совмещённому с рефлектроном;
• Axima Performance - гибкая TOF/TOF система исследовательского класса c линейным времяпролетным анализатором, рефлектроном и ячейкой соударений;
• Axima QIT - лучший на сегодняшний день прибор для MALDI-MSn c времяпролетным анализатором и квадрупольной ионной ловушкой.

Мощный масс-спектрометр, обеспечивающий высочайшее разрешение благодаря линейному времяпролетному анализатору, совмещённому с рефлектроном.

Специальные пакеты программного обеспечения для автоматизации экспериментов в протеомике, анализе олигонуклеотидов / праймеров, ВЭЖХ-МАЛДИ, исследовании полимеров, гистологическом картировании, скрининге биомаркеров, лекарственных соединений и их метаболитов.

Гибкая производительная система с интуитивным управлением для аналитических и биотехнологических лабораторий обеспечивает максимум результативности при минимальном вводе данных.

Области применения:

• сиквенирования пептидов в режиме MS/MS;
• идентификация пептидов;
• гистологическое картирование;
• анализ полимеров;
• скрининге биомаркеров, лекарственных соединений и их метаболитов.

Особенности:

• масс спектр высокого разрешения метастабильного иона и его фрагментов (sPSD);
• полностью автоматическая идентификация белков на основе непрерывного результат-зависимого масс-типирования пептидов с тандемной масс-спектрометрией.

Характеристики:

• ионный фильтр с функцией запирания пучка для удаления нежелательных лёгких ионов MonoPULSE;
• азотный лазер 50 Гц, гарантия 60 млн вспышек;
• осевая ортогональная геометрия облучения с регистрируемой мощностью (337 нм);
• безрешёточная ионная оптика;
• электронный умножитель для регистрации положительно и отрицательно заряженных ионов;
• дополнительный детектор для больших масс;
• держатели образцов формата стандартных микротитрационных планшет;
• разнообразные адаптеры для биочипов, предметных стёкол, CD и др.;
• вертикальное напольное исполнение;
• связь с компьютером по порту USB;
• совместимость с ВЭЖХ Shimadzu Accuspot и Probot;
• встроенная функция картирования изображений с применением хемопринтера ChIP.

Серия MALDI масс-спектрометров Axima, Shimadzu обеспечивает высочайшее качество анализов в протеомных, генетических, биохимических, клинических и фармакологических исследованиях. Благодаря открытой архитектуре масс-спектрометры Axima могут быть легко интегрированы с другим оборудованием Shimadzu, таким как системы ВЭЖХ и химический струйный принтер, обеспечивая на сегодняшний день непревзойдённую гибкость в MALDI масс-спектрометрии.

Серия Axima включает следующие приборы:

• Axima @Saramis - специализированное решение для анализа микроорганизмов для научных и клинических применений;
• Axima Assurance - надёжный прибор с линейным времяпролетным анализатором;
• Axima Confidence - прибор обеспечивающий высочайшее разрешение благодаря линейному времяпролетному анализатору, совмещённому с рефлектроном;

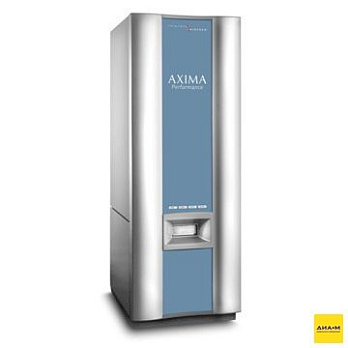

• Axima Performance - гибкая TOF/TOF система исследовательского класса c линейным времяпролетным анализатором, рефлектроном и ячейкой соударений;
• Axima QIT - лучший на сегодняшний день прибор для MALDI-MSn c времяпролетным анализатором и квадрупольной ионной ловушкой.

Чрезвычайно гибкая и мощная система тандемной времяпролетной масс-спектрометрии, интегрирующая различные комбинации методов для решения широкого круга задач анализа органических и биологических молекул.

Набор программных средств упрощает и ускоряет различные практические приложения, включая полную автоматизацию экспериментов в протеомике, анализах ВЭЖХ-МАЛДИ, контроле качества и расшифровке состава полимеров, картировании гистологических препаратов, идентификации микроорганизмов и пр.

Особенности:

• гибкая TOF/TOF система исследовательского класса c линейным времяпролетным анализатором, рефлектроном и ячейкой соударений;
• позволяет достигать самой высокой энергии соударений для повышения информативности и чувствительности;
• ионный фильтр нового поколения отбирает прекурсоры с высоким разрешением, упрощая спектры MS/MS и обработку результатов для смесей сложного состава.

Характеристики:

• скоростной ионный фильтр высокого разрешения;
• высокостабильный производительный азотный лазер;
• ортогонально-осевая геометрия облучения;
• безрешеточная ионная оптика;
• электронный умножитель для регистрации ионов в линейном режиме;
• функция высокого разрешения для низких масс (LMZ) в режиме MS/MS;
• рефлектрон нелинейного поля новой геометрии;
• высокоэнергетическая дифференциально вакуумируемая ячейка соударительной дисcоциации (CID 20 keV);
• тандемная масс-спектрометрия с гелием в качестве соударительного газа без необходимости повторного ускорения ионов;
• держатели образцов формата стандартных микротитрационных планшетов;
• разнообразные адаптеры для биочипов, предметных стекол, CD и др.;
• вертикальное напольное исполнение;
• связь с компьютером по порту USB;
• совместимость с ВЭЖХ Shimadzu Accuspot и Probot;
• встроенная функция картирования изображений с применением хемопринтера ChIP.

Серия MALDI масс-спектрометров Axima, Shimadzu обеспечивает высочайшее качество анализов в протеомных, генетических, биохимических, клинических и фармакологических исследованиях. Благодаря открытой архитектуре масс-спектрометры Axima могут быть легко интегрированы с другим оборудованием Shimadzu, таким как системы ВЭЖХ и химический струйный принтер, обеспечивая на сегодняшний день непревзойдённую гибкость в MALDI масс-спектрометрии.

Серия Axima включает следующие приборы:

• Axima @Saramis - специализированное решение для анализа микроорганизмов для научных и клинических применений;
• Axima Assurance- надёжный прибор с линейным времяпролетным анализатором;
• Axima Confidence - прибор обеспечивающий высочайшее разрешение благодаря линейному времяпролетному анализатору, совмещённому с рефлектроном;
• Axima Performance - гибкая TOF/TOF система исследовательского класса c линейным времяпролетным анализатором, рефлектроном и ячейкой соударений;
• Axima QIT - лучший на сегодняшний день прибор для MALDI-MSn c времяпролетным анализатором и квадрупольной ионной ловушкой.
