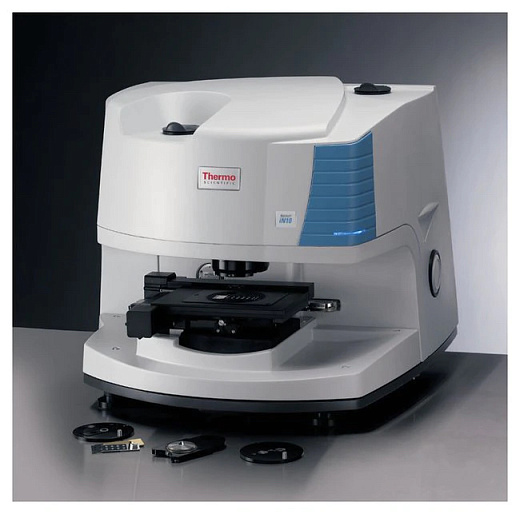

ИК-Фурье микроскоп Nicolet iN10, Thermo FS

Артикул Цена, вал. Наличие на складе Количество
912A0604 По запросу По запросу Под заказ

Описание

Каталоги, буклеты, видео

Техническая информация

Оплата и доставка

ИК-микроскоп Nicolet iN10/iN10MX – первый на рынке интегрированный ИК-микроскоп со встроенной Фурье оптикой, не требующий внешнего ИК-Фурье спектрометра. Прибор является эталоном для современного, эффективного и рентабельного инфракрасного микроанализа и позволяет получение химической, физической информации и информации о распределении веществ в образце с высокой скоростью и надежностью, необходимой Вам для получения достоверных результатов.

Особенности ИК-микроскопа Nicolet iN10

Универсальные возможности микроскопа обеспечиваются выбором из трех детекторов: ДТГС (на основе дейтерированного триглицинсульфата), МСТ и матричным МСТ.

  • Образцы размера до 50 микрон могут быть проанализированы без использования охлаждения жидким азотом, в любое время, безопасно и с низкой стоимостью анализа;
  • не нуждаясь в дополнительном ИК-Фурье спектрометре, Вы экономите бюджет и драгоценное пространство в лаборатории;
  • встроенные процедуры упрощают процесс обучения, автоматизируют процесс валидации и предоставляют химическую, физическую информацию и информацию о распределении веществ, что позволяет Вам сфокусироваться на поиске ответов;
  • микроскоп Nicolet iN10 MX в стандартной комплектации поставляется со сверхбыстрым моторизированным предметным столиком, и при необходимости, микроскоп Nicolet iN10 MX может быть дополнен матричным детектором для получения химического изображения образца за минимальное время анализа;
  • опциональный Ик-Фурье модуль iZ10 предоставляет все возможности спектрометра за минимальную стоимость;
  • анализ поверхности с микро НПВО;
  • улучшение качества видеоизображения с использованием моторизированного поляризатора для видимого света.

Таблица 1. Характеристики ИК-микроскопа Nicolet iN10/iN10MX


Спецификация Преимущества

Видео изображение образца

Освещение

Независимое освещение в режиме на отражение и пропускание с использованием светодиодов, управляемых с компьютера. Отдельные светодиоды для апертуры.

Равномерное освещение полного поля изображения. Позволяет получить изображение в отражении и получение спектров непрозрачных материалов в пропускании. Отдельное освещение апертуры гарантирует безошибочную работу с оборудованием.

Видео изображение

Цветная цифровая ССD камера высокого разрешения, 1/3 дюйма, 1024x768m, USB2.

Четкое, высокого разрешения изображение с яркими цветами, позволяет получать мозаичное видео изображение. Картинка может быть экспортирована на второй монитор, для удобства изучения.

Изображение образца

TruView – технология, позволяющая одновременно видеть образец и проводить сбор данных. Полное изображение области образца с установленной апертурой, даже в процессе сбора данных.

Вы можете видеть образец, его спектр и относящуюся к спектру область, ограниченную апертурой, в реальном времени, что дает Вам уверенность в получаемых результатах.

Оптика микроскопа

Оптика с золотым покрытием

Покрытие золотом оптических зеркал передачи луча, отражения/пропускания, детекторов и апертуры.

Великолепная чувствительность и максимальная эффективность в любом режиме исследования образца позволяет использование детекторов без охлаждения жидким азотом.

Оптика с золотым покрытием для матричного детектора (только микроскоп Nicolet iN10 MX)

Покрытие золотом оптических зеркал передачи и фокусировки луча инфракрасного изображения. Подана заявка на патент дизайна оптики.

Высокоскоростное сканирование для получения химического изображения, высокая чувствительность и оптимальное пространственное разрешение.

Апертура

Металлические грани, внеосевая, моторизированная.

Контролируется компьютером и имеет отдельное освещение, необходимое для отображения апертуры до и во время сбора данных.

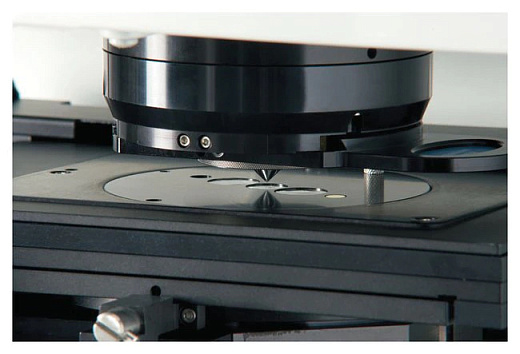

ИК/Видимые объектив и конденсор

Отъюстированные 15Х, 0.7 N.A. (диапазон полуугла 20°-43,5°). Объектив со встроенным охранным кольцом для продувки и соединением «ласточкин хвост» для кристалла НПВО. Рабочее расстояние 16 мм.

Высокая числовая апертура улучшает эффективность исследования сильно рассеивающих образцов. Нет необходимости в X-Y центровки конденсера; автоматическая настройка фокуса для анализов на пропускание и автопарковка.

Толщина образца

До 20 мм со стандартным держателем образцов.

Позволяет проводить исследование в режиме отражения и НПВО образцов толщиной до 20 мм, без удаления конденсора. Образцы свыше 20 мм также могут быть исследованы, в зависимости от общего их размера.

Опция НПВО

Патентованный дизайн германиевого кристалла SlideOn MicroTip. Оптимизированный для работы с микроскопом, многослойный дизайн (пропускание > 50%) – средний угол 27°.

Точная установка кристалла позволяет простоту чистки и обзора образца в режиме НПВО. Позволяет исследовать образцы до 3 мкм и ниже (патент № 5, 172,182).

Интегрированная ИК-Фурье оптика

Интерферометр

Высокоскоростной интерферометр с динамической настройкой. Высокая скорость сбора данных до 10 сканирований в секунду при разрешении 16 см⁻¹. Максимальное разрешение 0,4 см⁻¹ (с использованием внешнего модуля iZ10).

Гарантия кратковременной и долговременной стабильности, отсутствуют ошибки наклона и сдвига подвижного зеркала. Максимальная пропускная способность для наилучшей чувствительности в любой режиме исследования и детекторе. Сверхвысокая скорость сбора данных.

Светоделитель

Многослойный KBr/Германий.

Спектральный диапазон 7600-375 см⁻¹.

Инфракрасный источник

EverGlo – установка источника извне, воздушное охлаждение.

Высокая интенсивность источника и простота замены.

Оптика

Изолированная и осушаемая оптика, опциональная продувка.

Осушители и индикаторы расположены на боковой панели, для удобства замены. Опционально система может продуваться.

Калибровочный лазер

He-Ne лазер со встроенным источником питания.

Наилучшая калибровка длины волны.

Внешние выходы луча

Внешний выход луча с правой стороны.

Позволяет выполнить подключение многофункционального ИК-Фурье модуля iZ10.

Детекторы

Стандартный

Оптимизированный для микроскопии DTGS детектор. Спектральный диапазон 7600-450 см⁻¹.

Специально разработанный для ИК микроскопии, позволяет выполнять исследования образцов до 50 микрон во всех режимах (пропускание, отражение и НПВО), не требуя охлаждения жидким азотом. Расширенный диапазон позволяет выполнять анализ неорганических соединений и наполнителей.

Опциональный

Запатентованный дизайн, MCT-A детектор с охлаждением жидким азотом, диапазон 7800-650 см⁻¹ (патент 4,740,702).

Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи. MCT детектор позволяет исследовать образцы размера до 10 микрон или меньше.

Опциональный (только для микроскопа Nicolet iN10 MX)

Запатентованный дизайн, MCT-A линейный матричный детектор с охлаждением жидким азотом, диапазон 7800-720 см⁻¹, открытый дизайн (патент 4,740,702).

Вакуумированная система, гарантирующая сохранение азота до 16 часов, позволяющая проводить картографирование больших образцов в течение всей ночи.

Автоматизация

Апертура

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Конденсор фокусировка/парковка

Поставляется в стандартной комплектации.

Автоматическая настройка в режиме пропускания, автопарковки в режиме отражения и НПВО, позволяющая проводить анализ образцов толщиной до 20 мм.

Фокусировка на образце

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Переключение между режимами анализа на отражение/ пропускание

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Контроль контакта НПВО

Поставляется в стандартной комплектации.

Интегрированная система с цифровым отображением приложенного давления и ограничением давления, которое может быть установлено пользователем, гарантирующая наилучшую воспроизводимость НПВО картографирования.

Переключение между режимами видео/ИК измерения

Не требуется.

Получение одновременно видео изображения и проведения анализа, используя дихроичного зеркала, не требует автоматизации системы или выбора пользователем.

Выбор детектора

Поставляется в стандартной комплектации.

Полностью автоматическая система, управляется компьютером.

Моторизированный предметный столик

Опция для микроскопа Nicolet iN10. Поставляется в стандартной комплектации для микроскопа Nicolet iN10 MX.

Высокоскоростной моторизированный столик (2,75х5 дюймов), виртуальный джойстик для управления и эргономический дизайн. Включает держатель для пластин со встроенным золотым зеркалом и отверстием для автоматического сохранения фона в режиме отражения/пропускания.

Поляризатор видимого излучения

Опция.

Полностью автоматическая система, управляется компьютером.

Пакет валидации ValPro

Опция.

Полностью автоматическая система, управляется компьютером.

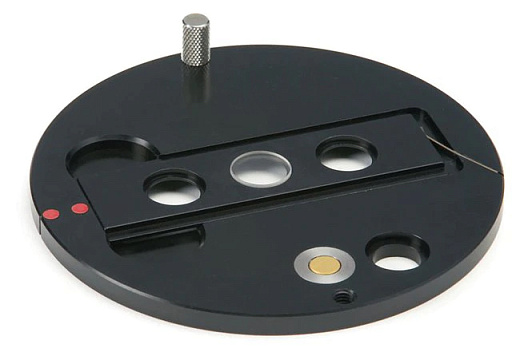

Предметные столики (только для микроскопа Nicolet iN10)

Ручной

Быстросъемный крепеж столика, 2 х 3 дюйма, X-Y предметный столик.

Моторизированный

Быстросъемный крепеж столика, 2,75 х 5 дюйма, X-Y предметный столик (возможна поставка опционального внешнего джойстика).

Одноэлементный детектор

Отношение сигнал/шум при апертуре 100 микрон, 2100-2000 см⁻¹, разрешение 4 см⁻¹, 2 минуты

Лучше, чем 25000:1 с охлаждаемым детектором.

Большинство образцов могут быть проанализированы за несколько секунд. Максимальная чувствительность для сложных образцов и микрочастиц.

Сверхбыстрое картографирование (только для микроскопа Nicolet iN10 MX)

До десяти шагов столика по 25 микрон за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-650 см⁻¹.

Впечатляющая скорость картографирования позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 4,5 минут вместо 45 минут при стандартном картографировании.

Спектральный диапазон

7600 – 650 см⁻¹.

Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон.

Линейный матричный детектор (опция, может быть поставлена только с микроскопом Nicolet iN10 MX)

Отношение сигнал/шум при пространственном разрешении 25 мкм, 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана).

Лучше, чем 500:1.

Высокая чувствительность позволяет получение до 160 спектров в секунду при использовании одного скана на каждого спектра.

Отношение сигнал/шум при пространственном разрешении 10 мкм (6,25 мкм размер пикселя), 2100-2000 см⁻¹, разрешение 16 см⁻¹, (4 скана)

Лучше, чем 160:1.

Высокая чувствительность и возможность увеличения изображения позволяют получить химическое изображение с высоким пространственным разрешением.

Сверхбыстрое изображение

До десяти шагов столика за секунду, один скан за шаг при разрешении 16 см⁻¹, спектральный диапазон 4000-715 см⁻¹.

Впечатляющая скорость записи изображения позволяет получить химическое изображение области 1,2 мм х 1,2 мм в течение 20 секунд вместо 4,5 минут при сверхбыстром картографировании.

Максимальный размер образца

Размер образца до 10 мм x 10 мм или лучше в зависимости от спектрального диапазона, пространственного и спектрального разрешения, скорости компьютера/памяти.

Позволяет получить химическое изображение больших областей, в определенном диапазоне частот, в котором присутствует необходимая информация.

Спектральный диапазон

7600 – 650 см⁻¹.

Детектор среднего ИК диапазона гарантирует наилучшую чувствительность в любом режиме измерения, оптимальный спектральный диапазон.


Таблица 2. Сравнение характеристик Nicolet iN10

Nicolet iN10 картографирование

Nicolet iN10 MX сверхбыстрое картографирование

Nicolet iN10 MX сверхбыстрое изображение (матричный детектор)

Область 1,2 мм х 1,2 мм

45 минут

4,5 минуты

20 секунд

Скорость столика

1 шаг/сек

10 шагов/сек

10 шагов/сек

Скорость интерферометра

1 спектр/сек

10 спектров/сек

150 спектров/сек

Параметры эксперимента (для всех всех конфигураций микроскопа)

Пространственное разрешение 25 микрон.

Спектральное разрешение 16 см⁻¹.

Спектр построен используя один скан.
