Счетчики клеток, анализаторы жизнеспособности — это оборудование, которое дает представление о количественном составе клеточной суспензии и выявлении жизнеспособных клеток популяции. Под жизнеспособностью понимают способность клеток поддерживать состояние, необходимое для выполнения специфических функций, а также возможности реализации митотического потенциала.

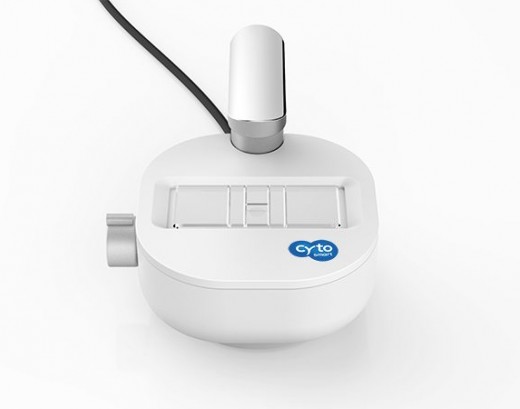

Принцип измерения: подсчет и оценка жизнеспособности клеток после окраски их трипановым синим.
Возможности: определение процентного содержания жизнеспособных клеток, определение общей концентрации клеток, определение общей концентрации жизнеспособных клеток.
Диапазон концентрации клеток, кл/мл — 5 х 104- 1 х 107;
объем образца, мкл — 10;
время анализа, сек — <3;
рабочая температура, °С — от +5 до +40;
относительная влажность воздуха при отсутствии конденсата, % — от 20 до 95;
поле зрения, мм — 2,0 × 1,5;
разрешение изображения — 2048 × 1536;
увеличение — × 200;
источник света — LED;
камера, МП — 5;
функции — общее количество клеток, количество жизнеспособных клеток;
необходимо подключение ПК;
габариты, Ш х Г х В, мм — 122 х 122 х 125;
вес, кг — 1.

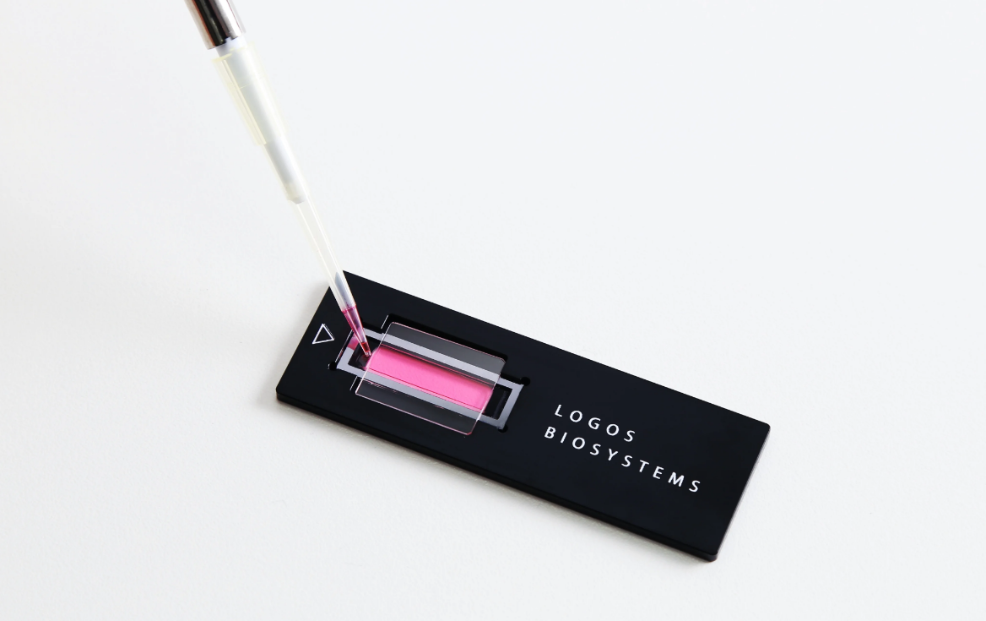

Комплект поставки: счетчик клеток, лицензионный ключ, счетная камера, переходник для счетной камеры, ссылка для скачивания ПО CytoSMART Cloud App, USB 3 кабель размером 75 см.
Аксессуары и опции: многоразовая счетная камера в комплекте с покровными стеклами; безворсовые салфетки для чистки оптики.

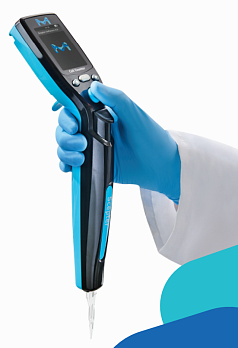

Принцип измерения: принцип Культера — изменение электрических импульсов, возникающих при прохождении клеток через апертуру счетного элемента.

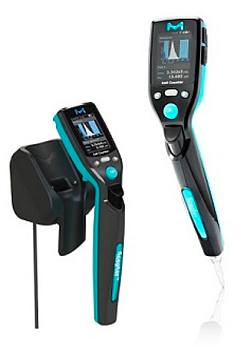

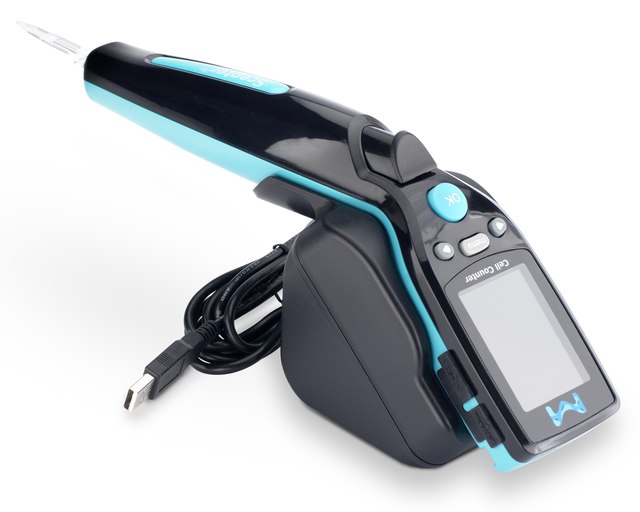

Портативный прибор для оперативного измерения количества клеток, способный анализировать популяции эукариотических клеток в суспензии по размеру и клеточному объему.

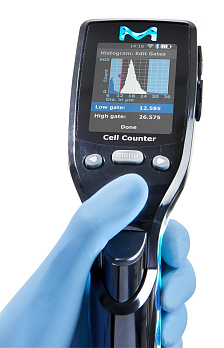

Возможности: анализ количества и размера клеток, построение графиков, хранение до 72 гистограм.
Аксессуары и опции: частицы ScepterTest Beads для калибровки счетчика Scepter; USB кабель для подключения и экспорта/импорта данных; блок питания; набор уплотнительных колец Scepter O-Ring Kit.
Принцип измерения: принцип Культера — изменение электрических импульсов, возникающих при прохождении клеток через апертуру счетного элемента.
Портативный прибор для оперативного измерения количества клеток, способный анализировать популяции эукариотических клеток в суспензии по размеру и клеточному объему.
Возможности: анализ количества и размера клеток, построение графиков, хранение до 72 гистограм.
Аксессуары и опции: частицы ScepterTest Beads для калибровки счетчика Scepter; USB кабель для подключения и экспорта/импорта данных; блок питания; набор уплотнительных колец Scepter O-Ring Kit.

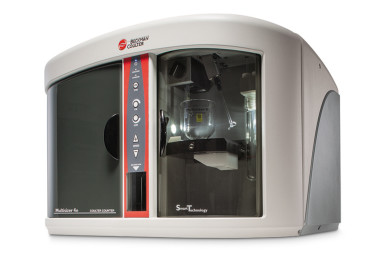

Метод: регистрация электрических импульсов, возникающих при прохождении клеток через апертуру (принцип Культера); избирательное окрашивание мертвых клеток трипановым синим цифровая обработка окрашенных и не окрашенных клеток.
Возможности: подсчет частиц, анализ распределения частиц по размерам, возможность представления результатов в виде зависимости количества частиц, их объемной доли, весовой доли и площади поверхности от размера.
Технические характеристики:
принцип анализа – принцип Культера;
диапазон измерения:
- измеряемый диаметр, мкм – 0,4 - 1600;
- измеряемый объем, фл или мкм3 – от 0,033 до 2,145×109;
динамический апертурный диапазон:
- стандартный (по диаметру) 1:30;
- общий (по диаметру) 1:40 ;
- стандартный (по объему) 1:27 000;
- общий (по объему) 1:64 000;
апертурный диапазон:
- общий диапазон: от 2% до 80% от Ø апертуры;
- cтандартный диапазон: от 2% до 60% от Ø апертуры;
разрешение устанавливается пользователем;
количество каналов – 400;
данные о распределении частиц: в виде зависимости диаметра, объема или площади поверхности частиц от их абсолютного количества, % содержания, количества/мл, абсолютного объема, объемной доли (%), объема/мл, абсолютной площади поверхности, площади поверхности в % и площади поверхности/мл;
линейность:
- ±1% при определении диаметра;
- ± 3% при определении объема;
режим подсчета всех частиц – от 50 до 500 000 событий;
режим подсчета по выбранным параметрам – от 10 до 100 000 событий;
среднее время анализа, сек – от 10 до 90;
рабочая температура, °С – от 50 до 400;
относительная влажность воздуха при отсутствии конденсата, % – от 10 до 80;

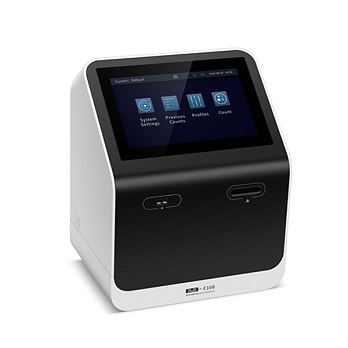

Принцип измерения: оценка жизнеспособности клеток после окраски их трипановым синим. Дозирование красителя, перемешивание, подсчет и удаление клеток, очистка происходят автоматически.
Возможности: определение процентного содержания жизнеспособных клеток, определение общей концентрации клеток, определение общей концентрации жизнеспособных клеток, определение среднего размера клеток, получение изображения клеток в реальном времени, мониторинг биопроцесса.
Диапазон измерений размера клеток, мкм — 2 - 60;
дипазон концентрации клеток, кл/мл — 5 х 104 – 1,5 х 107;
содержание жизнеспоспособных клеток, % — 0 - 100;
объем образца, мл — 0,2 - 0,5;
количество одновременно обрабатываемых образцов, шт — 24 (карусельный тип), 96 (планшетный формат);
время анализа, с — < 130;
рабочая температура, °С — от + 13 до + 37;
относительная влажность воздуха при отсутствии конденсата, % — от 10 до 90;
разрешение матрицы камеры — 2048 х 2048;
настройка фокуса — авто;
функции — процентная доля жизнеспособных клеток, общее количество клеток, количество жизнеспособных клеток, средний размер клеток, концентрация клеток;
цветной сенсорный ЖК экран;
интерфейс — 2 × USB 3.0, Ethernet;
мощность — мах 180;
габариты, Ш х Г х В, мм — 420 х 540 х 450;
вес, кг — 28.
Аксессуары и опции: реагенты для контроля жизнеспособности и концентрации клеток; готовый набор реагентов Vi-CELL BLU; пробирки для образцов; 96 луночный планшет; крышка для планшета; стартовый комплект, включающий иточник питания, карусель в сборе, шнур питания, пробирки и планшеты, крышки для планшет, ключ.
Принцип измерения: оценка жизнеспособности клеток после окраски их трипановым синим. Дозирование красителя, перемешивание, подсчет и удаление клеток происходят автоматически.
Возможности: определение процентного содержания жизнеспособных клеток, определение общей концентрации клеток, определение общей концентрации жизнеспособных клеток, определение среднего размера клеток, получение изображения клеток в реальном времени, мониторинг биопроцесса.
Диапазон измерений размера клеток, мкм — 2-70;
диапазон концентрации клеток, кл/мл — 5 х 104- 1 х 107;
содержание жизнеспоспособных клеток, % — 0 - 100;
объем образца, мл — 0,5 - 2,5;
количество одновременно обрабатываемых образцов, шт — 12;
время анализа, мин — < 2,5;
скорость анализа, кадр/мин — 20;
рабочая температура, °С — от +10 до + 40;
относительная влажность воздуха при отсутствии конденсата, % — от 10 до 85;
разрешение матрицы камеры — 1394 х 1040;
настройка фокуса — авто;
функции — процентная доля жизнеспособных клеток, общее количество клеток, количество жизнеспособных клеток, средний размер клеток, концентрация клеток;
обнаружение — видеоизображение через кварцевую ячейку;
необходимо подключение ПК;
мощность, ВТ — 50 (мах 65);
габариты, Ш х Г х В, мм — 380 х 410 х 445;
вес, кг — 11,3.
Аксессуары и опции: реагенты для контроля фокусировки и контроля концентрации; готовый набор реагентов с красителем и буфером, растворами для очистки и дезинфекции; раствор для очистки оптики; салфетки для чистки оптики; виалы для образцов; карта для связи с компьютером.
Позволяет задать одно пороговое значение для точного автоматического подсчета однородных частиц и клеток в диапазоне от 1 до 120 мкм, например клеток крови.
Принцип анализа – принцип Культера (кондуктометрический);
тип анализируемого образца – жидкость;
количество порогов – 1;
размер измеряемых частиц – 1-120 мкм;
размер апертур, мкм – 50-200 (номинальный диаметр);
Программное обеспечение для морфометрии изображений биологических препаратов – мощный универсальный инструмент, позволяющий напрямую управлять
процессами ввода изображений, сканированием препаратов, а также автоматизировать методики рутинного анализа изображений биологических препаратов и образцов: подсчет
количества, измерения и классификацию клеток, определение ядерно-цитоплазматического отношения, плоидности по Фельгену, вычисление
площади и объемной доли составляющих в биологических тканях и мн. др.
Основные возможности программы:
Основу программы составляют методики – настраиваемые и сохраняемые последовательности операций по обработке изображения, выполняемых в автоматическом режиме.
Программа содержит набор методик, предназначенных решения для наиболее часто встречающихся задач анализа изображений.
При необходимости пользователь может адаптировать любую из методик под свою задачу, изменив настройки работы методики.
Архивирование
Расширенный фокус
Сшивка живого видео
Улучшение качества
Ручные измерения
Распределение по параметру
Процент количества
Стереометрия
Оптическая плотность с указанием фона вручную
Оптическая плотность с вводом фоновых полей
Оптическая плотность с вводом эталонов
Изменение во времени
В комплект поставки могут входить специализированные методики, разработанные для решения специальных задач пользователя. Специализированные методики
могут быть включены в программу на коммерческой основе. Данные методики защищены с помощью электронного ключа, и не могут быть изменены.
На настоящий момент поставляются следующие дополнительные методики:
Плоидность
Ядерно-цитоплазматическое отношение
Ретикулоцитометрия
Подсчет колоний
Измерение частоты
Процент количества жизнеспособных клеток
Методики представляют собой сохраняемые и изменяемые в соответствии с задачей пользователя последовательности обработки изображения. В методику
могут быть включены любые из ключевых и дополнительных функций программы.
Ключевые функции программы:
Ввод изображений с помощью телевизионных и цифровых камер (в том числе 8, 10, 12, 16 битных), сканера, открытие изображений из файлов, копирование из буфера.
Выделение области интереса на изображении.
Преобразование изображений с помощью фильтров (повышение яркости, контраста и визуального качества исходного изображения, морфологические преобразования).
Выделение объектов и фаз на изображении по яркости и цвету в автоматическом режиме.
Автоматическое измерение выделенных объектов по параметрам площади, размера, формы, положения, движения, цвета, оптическим и пользовательским параметрам.
Проведение ручных измерений (линейные, угловые, радиус окружности, подсчет количества объектов и т.д.).
Автоматическое измерение объектов, нанесенных на изображение вручную.
Функция калибровки программы для проведения измерений площади и размера объектов в реальных величинах.
Представление результатов измерений в табличной форме.
Широкие возможности классификации объектов.
Детальный статистический анализ полученных данных, в том числе построение гистограмм распределения, графиков зависимости, расчет стереологических параметров.
Передача изображений и полученных результатов во встроенную базу данных.
Сохранение изображений и полученных результатов, вывод на печать в виде стандартных отчетов.
Дополнительные функции программы:
Работа с серией изображений, относящихся к одному эксперименту, образцу или препарату. Получение объединенных данных статистического анализа по результатам обработки изображений нескольких полей зрения.
Нанесение на изображение графики (текстовых комментариев, стрелок, калибровочных маркеров).
Сшивка «живых» изображений полей зрения с получением единого панорамного изображения.
Получение резкого изображения из серии изображений, части которых находятся не в фокусе.
3D реконструкция изображения по яркости.
Анализ яркостных разрезов.
Экспорт таблицы данных в MS Excel.
Пользовательские установки критериев набора достаточности данных.
Для работы в интерактивном режиме доступна версия программного обеспечения для ручных измерений.
Основные возможности программы:
ввод изображений с помощью телевизионных и цифровых камер (8, 10, 12, 16 битных), сканера, открытие изображений из файлов, копирование из буфера;
работа с серией изображений, относящихся к одному эксперименту, образцу или препарату, и результатами их измерений в составе одного документа;
сохранение серии изображений с результатами измерений в одном документе;
преобразование изображений с помощью фильтров;
нанесение на изображение текста, графики, а также фигур и линий для выделения интересующих элементов, возможность обмена графикой между изображениями;
автоматическая «сшивка» изображений;
получение резкого изображения из серии изображений, части которых находятся не в фокусе;
линейные и угловые измерения, подсчет количества объектов;
автоматические измерения для нанесенных вручную контуров объектов (около 40 параметров);
статистическая обработка результатов измерений, передача данных в MS Excel;
Счетчики клеток, анализаторы жизнеспособности — это оборудование, которое дает представление о количественном составе клеточной суспензии и выявлении жизнеспособных клеток популяции.
Под жизнеспособностью понимают способность клеток поддерживать состояние, необходимое для выполнения специфических функций, а также возможности реализации митотического потенциала.
Существующие методы для оценки жизнеспособности клеток условно можно разделить на следующие группы:
1) оценка целостности морфологической структуры клеток;
2) оценка активности внутриклеточных ферментов:
определение активности лактатдегидрогеназы (LDH-тест);
3) специфические тесты, например, пересев клеток после инкубирования с токсикантом для определения приживаемости и т.д.
Выбор того или иного метода напрямую зависит от задач исследования.
Стандартным методом определения жизнеспособности клеток является оценка их целостности. Данный метод заключается в визуализации и распознавании клеток после их окраски специальными красителями, которые при повреждении клеточной стенки проникают во внутрь клетки. При этом окрашенные клетки признаются не жизнеспособными.
При ручном анализе результаты окрашивания ведутся с помощью микроскопии в камере Горяева. Оценивается доля мертвых клеток по отношению к общему их числу.
Анализаторы жизнеспособности клеток позволяют автоматизировать данный процесс. Они работают по принципу окраски клеток красителем с последующим анализом и подсчетом общего количества клеток и оценкой жизнеспособных клеток. В зависимости от модели анализаторы также могут быстро определить и исследовать условия, которые негативно влияют на жизнеспособность клеток, и следить за экспрессией флуоресцентных белков.
В исследованиях, где основной задачей стоит только подсчет клеток, и разделение их по размеру, можно использовать автоматические счетчики.
Счетчик клеток работает по принципу Культера, основанном на изменении электрических импульсов, возникающих при прохождении клеток через электрочувствительную зону апертуры счетного элемента прибора.
Счетчики клеток могут быть портативными для оперативного измерения количества клеток и анализа популяций в суспензии по размеру и клеточному объему, а также с более расширенным функционалом, когда необходимо провести более детальный анализ популяций клеток.
Счетчики и анализаторы жизнеспособности используются в биотехнологических исследованиях при мониторинге ключевых параметров клеточных культур, что позволяет быстро определять и корректировать условия культивирования, регистрировать полученные данные.
