Бактериальные биореакторы (ферментеры) — это тип биореактора для культивирования микроорганизмов, в котором протекают ферментативные биохимические реакции.

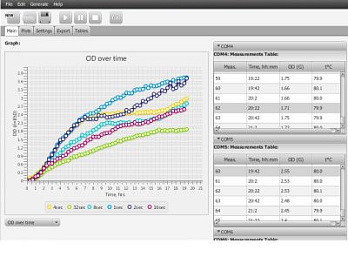

Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.
Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
Может использоваться для различных научных приложений:
индукция экспрессии белка на основе кривой роста;
разработка / оптимизация сред;
скрининг / сравнение штаммов;
обнаружение ограничений и контаминаций;
анализ кинетики роста;
оптимизация условий культивирования;
онлайн-мониторинг термофильных и фототрофных организмов.
Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.
Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
Может использоваться для различных научных приложений:
индукция экспрессии белка на основе кривой роста;
разработка / оптимизация сред;
скрининг / сравнение штаммов;
обнаружение ограничений и контаминаций;
анализ кинетики роста;
оптимизация условий культивирования;
онлайн-мониторинг термофильных и фототрофных организмов.
Techfors S — простой в использовании, in situ стерилизуемый биореактор; исполнение напольное.
Дизайн с центральной устойчивой колонной позволяет максимально сэкономить пространство и обеспечить свободный доступ к трубам, насосам, единственная точка соприкосновения сосуда и основной стойки снабжена датчиком контроля веса.
Сосуд биореактора:
общий / рабочий объем, л - 15/10; 30/20; 42/30;
рубашка из нержавеющей стали позволяет точно поддерживать заданную температуру даже при работе с небольшими объемами (минимальный рабочий объем ферментера 3,0 л);
внутри сосуда имеются отбойники из нержавеющей стали.
Перемешивание:
скорость перемешивания, об/мин — 10-1500;
верхний механический привод;
6-ти лопастная мешалка Раштона.
Температурный контроль:
диапазон температуры, °C - от 5 выше окружающей температуры до 70;
поддержание температуры—электронагревом или парогенератором;
охлаждение водопроводной водой через теплообменник.
Барботирование:
мембранные фильтры для газов на входе и выходе из системы;
скорость потока газов можно контролировать с помощью ротаметра,
термоклапаном с измерением уровня потока и модулем смешивания газов;
для контроля уровня pO2 при постоянной подачи газа или для учета
микроаэрофильных количеств возможно использование системы Infors
GasMix (модуль смешивания газов и контроль рО2, позволяющая смешивать
газы, основываясь на значении уровня растворенного кислорода в культуральной
среде; вычисление пропорций состава газов происходит очень точно; предварительно
отобранная норма потока и расчетная доза кислорода в смеси показываются на
цветовом сенсорном экране;
выходы для О2, N2, CO2 могут быть оснащены дополнительно ротаметрами,
контроллерами уровня, электромагнитными клапанами.
Контролируемые параметры: максимально 16.
Стандартно:
v скорость перемешивания; v температура; v рН; v pO2; v уровень пены; v скорость подачи воздуха/газов; v перемешивание газов; v давление газов.
Опционально:
v турбидиметрические измерения; v анализ выходного газа; v анализ субстрата, например, глюкозы или метанола; v дополнительное подключение аналоговых насосов и клапанов; v измерения давления; v масспектрометрические измерения; v весы и т. п.
Стерилизация: осуществляется паром, проходящим через рубашку сосуда.
Возможно оснащение автономным парогенератором, встраиваемым в основание
ферментера.
Каждая модель поставляется с пакетами документов IQ и OQ для валидации
оборудования по стандарту GLP/GMP и ПО Iris для регистрации данных,
архивирования анализов и контроля за работой биореактора.
ПО Iris позволяет:
выводить на дисплей параметры ферментации и отображать их в виде графика
в одном окне;
записывать данные в память компьютера; переносить записанные данные
в другие программы;
устанавливать сигнализацию для критических значений параметров;
выполнять программирование последовательности изменения параметров
в процессе ферментации;
сетевая версия ПО Iris позволяет объединять в сеть до четырех ферментеров Labfors 4.
Подробный каталог на русском языке мы доставим/отправим вам бесплатно или
вы можете скачать его в каталогах .
Ферментеры объемом более 300/200 л (общий/рабочий) — по запросу.
Multifors имеет два реакционных сосуда на одном стенде, что удобно для проведения параллельных исследований и подбора условий культивирования; можно объединять для проведения одновременной ферментации до 3-х аппаратов Multifors (6 сосудов); конструкция ферментера обеспечивает легкий доступ для технического обслуживания.
Применения:
разработка и оптимизация процессов производства;
масштабирование процессов;
статистические исследования;
технологии аналитических исследований (PAT);
разработка сред;
изучение ростовых особенностей;
тестирование токсичности.
Multifors для бактерий/дрожжей/грибов
Сосуд:
боросиликатное стекло; дно плоское;
максимальный объем общий/рабочий, л - 0,75/0,5 или 1,4/1,0;
минимальный рабочий объем, л - 0,18 или 0,32;
соотношение глубины сосуда к внутреннему диаметру 2,8:1 или 2,5:1;
внешние габариты сосуда (высота х диаметр), мм:
v для сосуда 0,75/0,5 л — 195х70; v для сосуда 1,4/1,0 л — 220х90;
внутри сосуда имеются отбойники;
герметичное присоединение крышки ферментера к сосуду без какой-либо смазки.
Перемешивание:
скорость вращения мешалки, об/мин - 100-1200;
мотор мешалки электромагнитный съемный, расположен снизу;
электронный контроль работы электродвигателя;
перемешивающий элемент Раштона (перекрестный лопастной).
Температурный контроль:
диапазон температуры, °C - от 5-10 выше охлаждающей воды до 60;
нагрев прямой, осуществляется электрическим нагревательным элементом;
охлаждение — водопроводной водой через змеевик, подача холодной воды контролируется автоматическим клапаном.
Дозирующие перистальтические насосы:
электронный контроль скорости дозирования;
дозирующие головки съемные автоклавируемые — 8 шт. (по 4 шт. для каждого сосуда);
можно программировать и изменять размещение насосов во время работы для подачи различных реагентов.
Барботирование:
через воздушный фильтр и инжектор и контролируется ротаметром;
барботер стандартный, без рассекателей;
контроль концентрации растворенного кислорода датчиком рО2 (опция);
возможно барботирование различными газами О2, СО2, N2 и их смесями;
На основании ферментера имеется съемный штатив, который легко извлекается, на штативе размещаются: сосуд, бутыли, головки перистальтических насосов, датчики, фильтры, шланги, что позволяет одновременно автоклавировать
все рабочие части ферментера.
Контрольная панель X-DDC:
микропроцессорное управление на основе X-DDC;
RS232 порт для ПО Iris;
ЖК дисплей — 16 линий по 40 символов;
контроль параметров в 6-ти сосудах (до 3-х Multifors) с одного дисплея;
панель легко закрепляется на основании ферментера или может быть размещена рядом с ферментером;
карта памяти для сохранения данных;
включение/отключение/автовыбор параметров;
ввод или изменение установленных значений и критических параметров;
калибровка датчиков рН, температуры и растворенного кислорода;
регулирование расположения насосов и скорости их вращения;
каскадное регулирование скорости мешалки и клапана подачи О2 (опция);
регулирование подачи СО2 и N2 (опция);
установка различных уровней доступа, паролей.
Габариты Multifors: без сосудов, мм — 350х500х85; вес с сосудами 0,75/1,4 л — 34/37 кг.
Каждая модель поставляется с пакетами документов IQ и OQ для валидации
оборудования по стандарту GLP/GMP и ПО Iris для регистрации данных,
архивирования анализов и контроля за работой биореактора.
ПО Iris позволяет:
выводить на дисплей параметры ферментации и отображать их в виде графика в одном окне;
записывать данные в память компьютера; переносить записанные данные в другие программы;
устанавливать сигнализацию для критических значений параметров;
выполнять программирование последовательности изменения параметров в процессе ферментации.
Аксессуары и опции:
сенсорная контрольная панель;
рН электрод;
датчик растворенного кислорода полярографический;
редокс-электрод;
датчик контроля уровня пены;
«холодный палец»;
различные комбинации смесителей газов O2, СO2, N2;
система раздельной подачи газов O2, СO2, N2;
барботирование O2, СO2, N2;
система контроля массового потока газов;
насосы перистальтические ультрамаленькие для сверхточного дозирования (1,2 мкл/мин);
анализатор концентрации выходящих газов;
система пробоотбора;
ПО Iris V5 для создания сети до четырех Multifors.
Подробный каталог на русском языке мы доставим/отправим вам бесплатно или
вы можете скачать его в каталогах .
Ферментеры объемом более 300/200 л (общий/рабочий) — по запросу.
Разработан новый биореактор для культивирования экстремофилов требующих особых условий культивирования, таких как:
низкий pH;
концентрированные соленые растворы (галофилы).

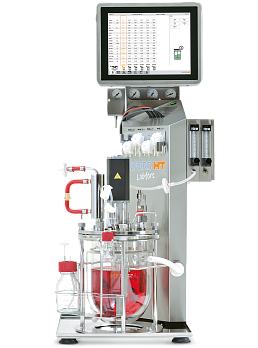

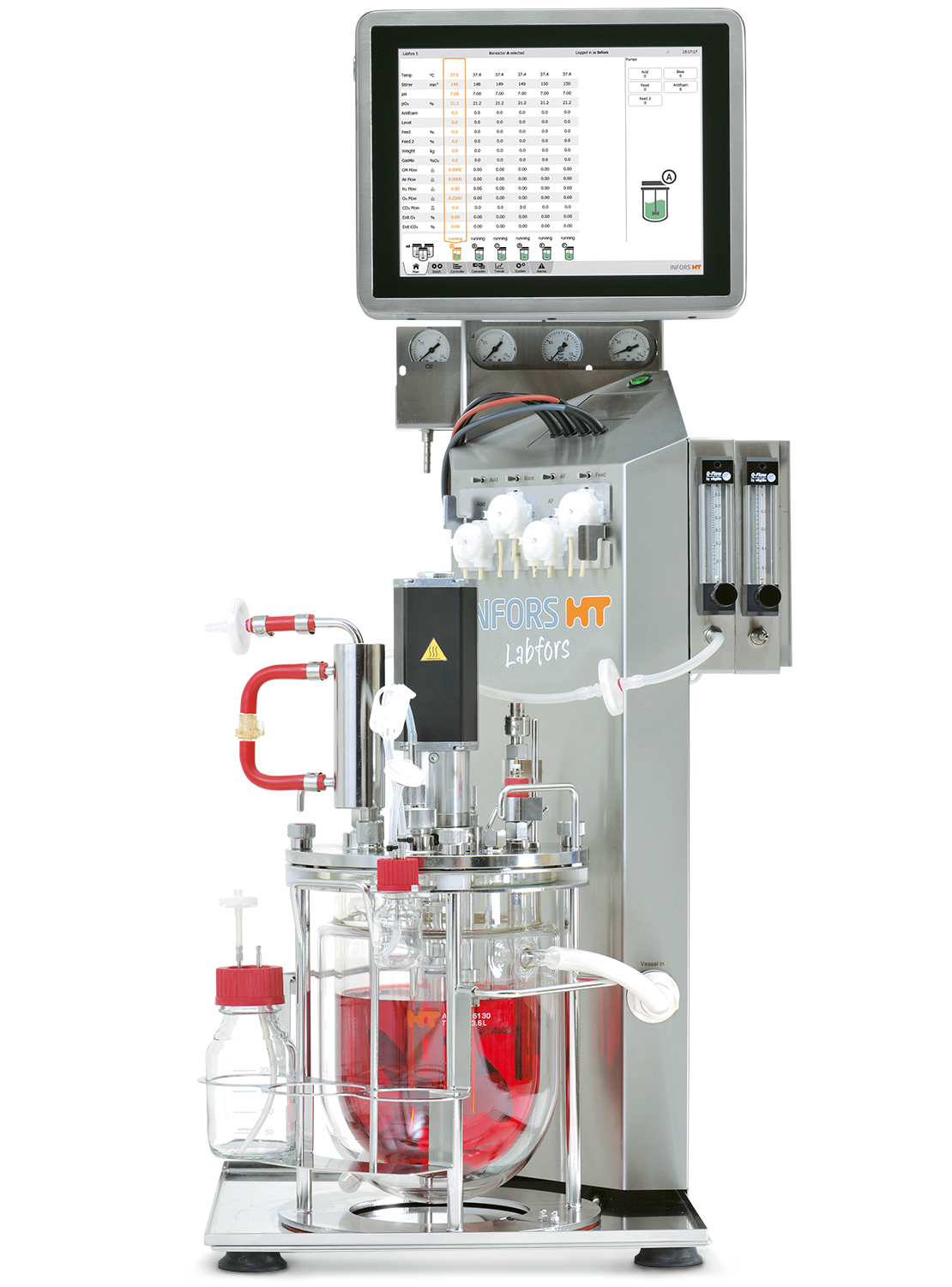

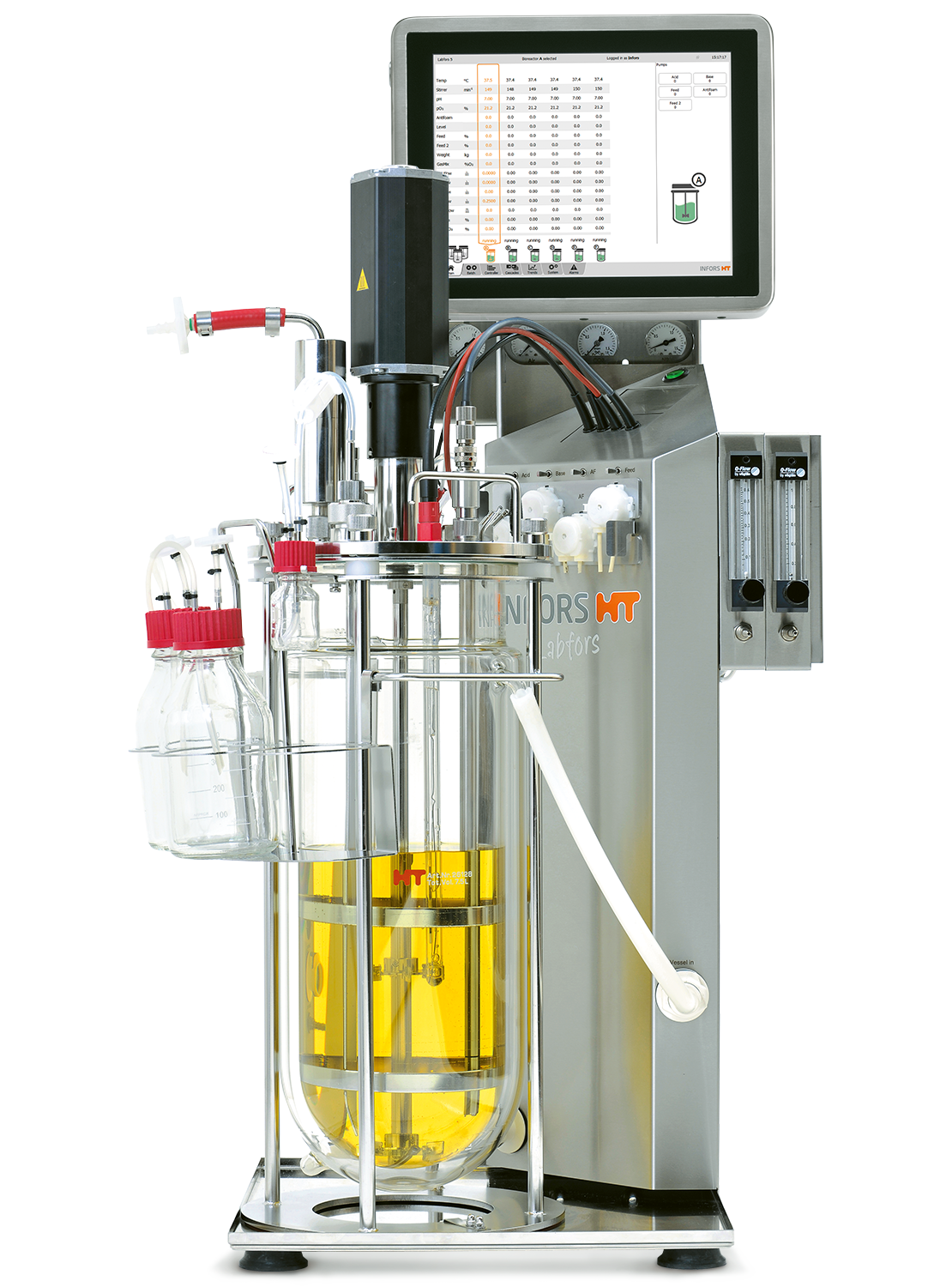

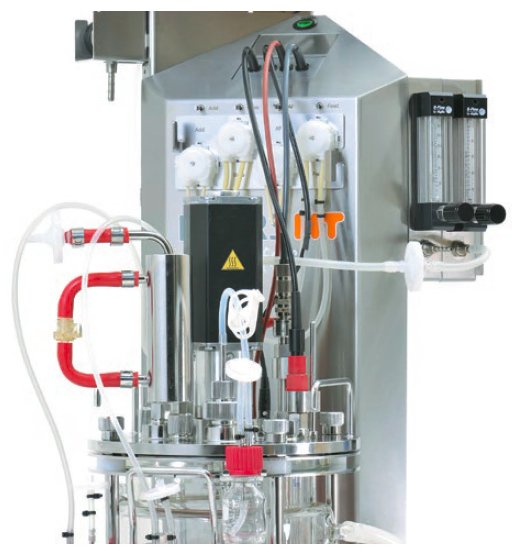

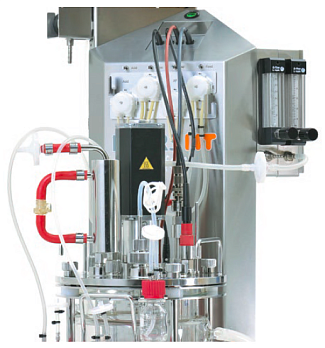

Теперь на базе Labfors 5 с применением особых полимерных химически устойчивых материалов (PEEK - полиэфиркетон) и борсиликатного стекла, стало возможным работать в агрессивных условиях!
Cпецификация:
борсиликатное стекло биореактора;
борсиликатное стекло системы охлаждения выходящих газов;
коррозионностойкий полимер (PEEK) верхней крышки биореактора и держателя термометра;
борсиликатное стекло пробоотборной трубки для газа и входной газовой трубки;
стеклянное покрытие перемешивающего устройства;
борсиликатная рубашка биореактора.
За дополнительной информацией обращайтесь к специалистам Диаэм.

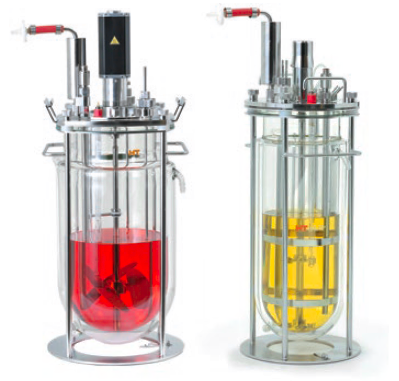

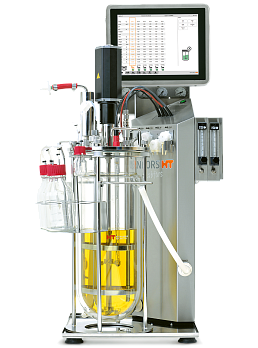

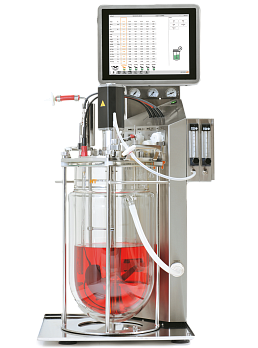

боросиликатное стекло или нержавеющая сталь (по индивидуальному заказу); дно круглое;
общий / рабочий объем, л - 2,0/1,2; 3,6/2,4; 7,5/5,0 и 13/10;
габариты сосуда, мм, Вхd (соотношение глубины сосуда к внутреннему диаметру):
v для сосуда 2/1,2 л — 240 х 115 (2,1:1); v для сосуда 3,6/2,4 л — 370 х 115 (3,2:1); v для сосуда 3,6/2,4 л — 235 х 150 (1,6:1); v для сосуда 7,5/5,0 л — 465 х 150 (3,1:1); v для сосуда 13/10 л — 420 х 200 (2,1:1);
внутри сосуда имеются отбойники;
герметичное присоединение крышки ферментера к сосуду без какой-либо смазки;
сосуд и крышка снабжены ручками для удобного переноса.
Перемешивание:
скорость перемешивания, об/мин — 10-1500;
мотор мешалки — электромеханический, съемный, расположен сверху;
электронный контроль работы электродвигателя;
перемешивающий элемент Раштона (перекрестный лопастной).
Температурный контроль:
диапазон температуры, °C - от 5-10 выше охлаждающей воды до 60, опционально до 80 (с водяной рубашкой) и до 90 (нагрев термоманжетой);
сосуды с прямым нагревом — прямой нагрев силиконовой термоманжетой вокруг сосуда, "холодный палец";
сосуды с рубашкой — нагревание воды нагревательным элементом и циркуляция воды, обеспечиваемая циркуляционным насосом; охлаждение водой через змеевик, подача холодной воды для охлаждения контролируется автоматическим клапаном.

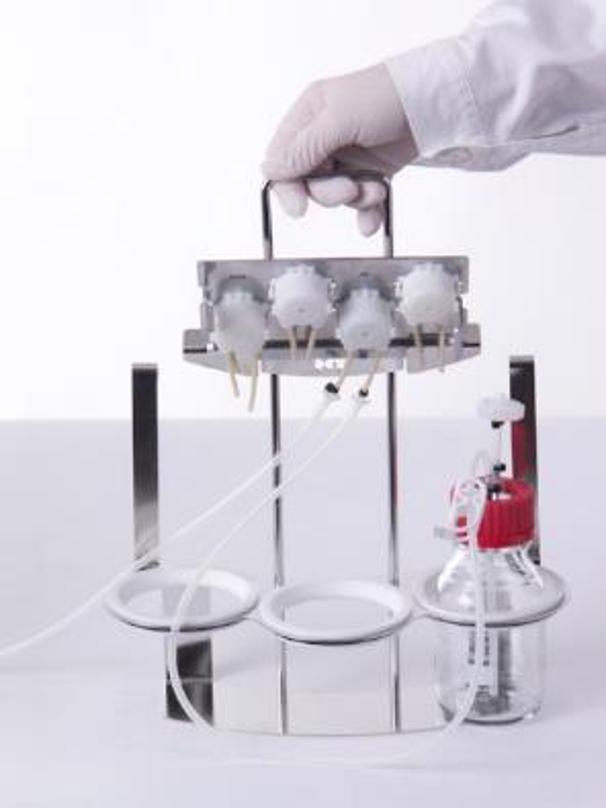

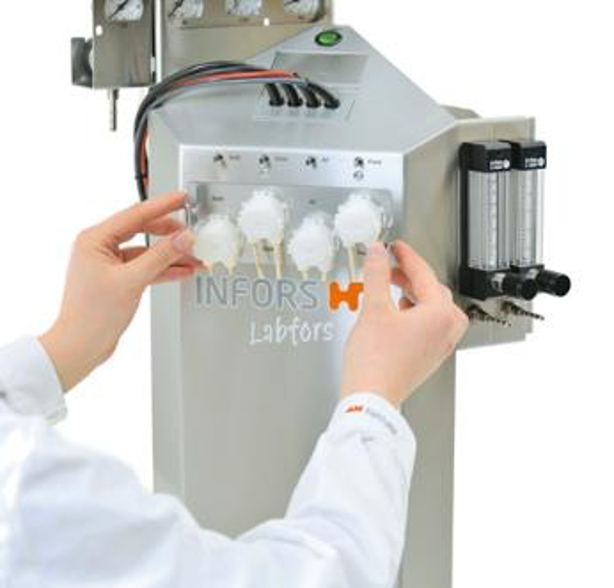

Дозирующие перистальтические насосы:
3 насоса с электронным контролем скорости дозирования, 1 аналоговый насос;
автоматическая подача реагентов;
максимальная скорость насоса, мл/мин — 17,9;
максимальное количество встроенных насосов — 5 шт.;
возможность подключения внешних насосов.
Барботирование:
через воздушный фильтр, инжектор и манометр и контролируется ротаметром;
барботер стандартный (без рассекателя);
контроль концентрации растворенного кислорода датчиком рО2 (опция);
растворение кислорода воздуха варьируется скоростью вращения мешалки;
возможно барботирование О2, N2, CO2, смешивание газов, подача газов
над поверхностью клеточной культуры (опция);
анализ субстрата (например, уровень глюкозы и метанола) и др.
Возможно установление дополнительных насосов и клапанов.
Стерилизация: сосуд вместе с бутылями для реагентов и отбора проб, головками
насосов, датчиками, магистралями и воздушными фильтрами автоклавируют
одновременно.
Контрольная панель — — контроллер с сенсорным экраном, с защитой IP 66 и OPC-сервером.
Независимое управление четырьмя биоректорами с одной контрольной панели;
устанавливается на ферментере или удаленно до 15 м;
для сенсорной панели: память 1 Гб позволяет сохранять и просматривать графики
без подключения к ПО;
ударо-, пыле- и влагозащита;
интерфейс RS232, RS485, Ethernet, XML OPC DA;
для кнопочной панели: карта памяти для хранения настроек и данных калибровки.

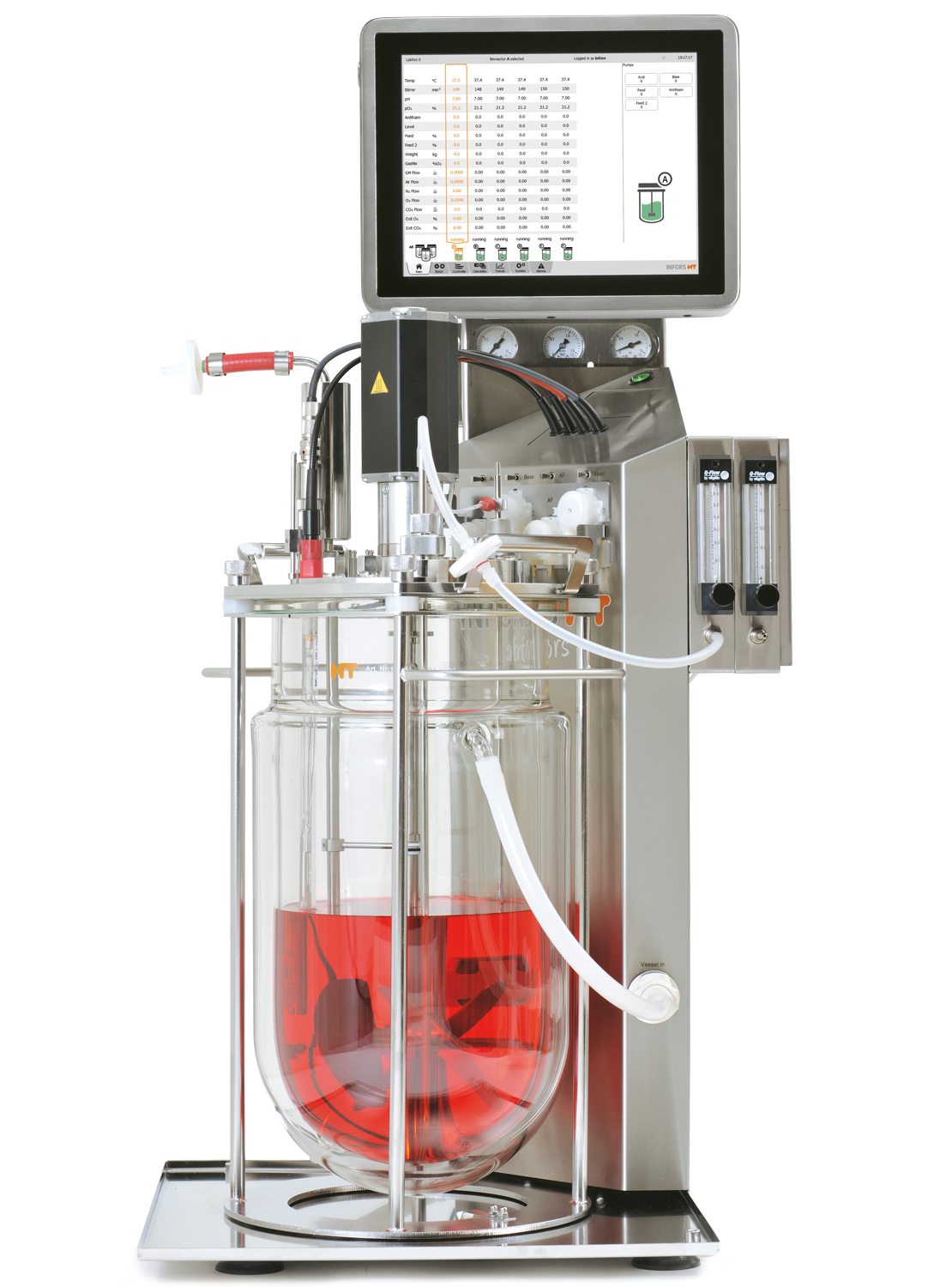

Габариты Labfors: ШхГхВ, мм — 465х465х900; вес, кг - 30.
Каждая модель может поставляться с пакетами документов IQ и OQ (опция) для валидации
оборудования по стандарту GLP/GMP и ПО (опция) Iris для регистрации данных,
архивирования анализов и контроля за работой биореактора.
ПО Iris позволяет:
выводить на дисплей параметры ферментации и отображать их в виде графика
в одном окне;
записывать данные в память компьютера; переносить записанные данные
в другие программы;
устанавливать сигнализацию для критических значений параметров;
выполнять программирование последовательности изменения параметров
в процессе ферментации;
сетевая версия ПО Iris позволяет объединять в сеть до 8-ми ферментеров Labfors 5.
Аксессуары и опции:
система автоматической мойки и стерилизации LabCIP/SIP;
охладитель выходящих газов;
pH-электрод, pО2 - электрод, датчик уровня пены;
контроль массового потока, система смешивания двух газов (воздух+O2);
система смешивания трех газов (воздух/О2/N2); система смешивания газов
3+1 (воздух/ О2/N2+CO2);
датчик контроля уровня жидкости (для непрерывной ферментации);
дополнительный аналоговый насос для питания;
перфузионная система с центробежным фильтром;
различные перемешивающие элементы и барботеры;
анализатор газов О2 и СО2;
система отбора образца, мульти-семплер;
системы иммобилизации для адгезивных клеток;
насосы перистальтические ультрамаленькие для сверхточного дозирования (1,2 мкл / мин);
охлаждающий термостат;
ПО Iris V.6.
Другие аксессуары — по запросу.
Подробный каталог на русском языке мы доставим/отправим вам бесплатно или
вы можете скачать его в каталогах .

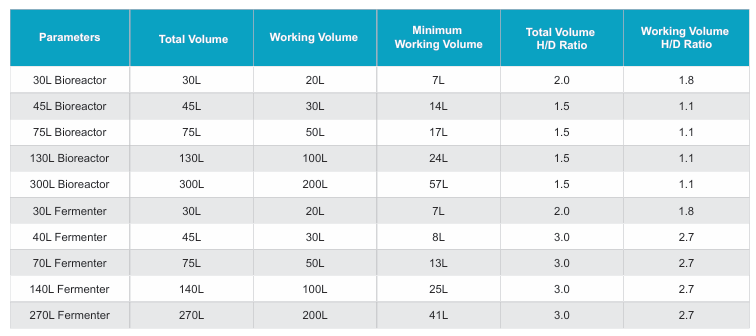

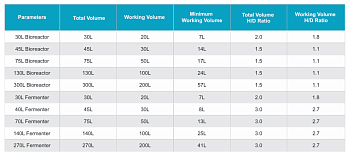

Ферментеры объемом более 300/200 л (общий/рабочий) — по запросу.

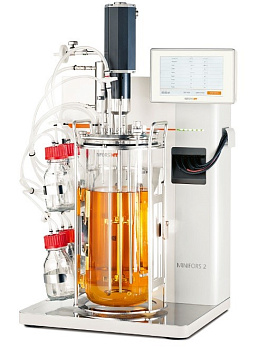

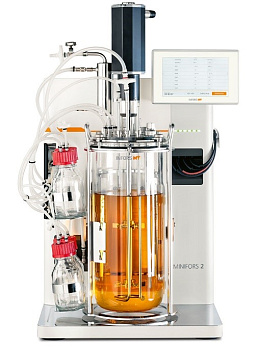

Биореактор Minifors 2 предназначен для культивирования прокариот. Компактный и простой в использовании биореактор полностью скомплектован для работы как начинающих, так и опытных пользователей. Самый быстрый и простой запуск эксперимента по культивированию микроорганизмов. В стандартной комплектации.

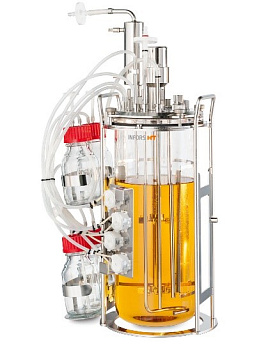

Культуральные сосуды:
общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
мощный прямой привод — до 1600 об/мин;
быстрая и простая замена культуральных сосудов разных объемов;
плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.
Крышка сосудов:
разработаны специально для простого и удобного доступа ко всем портам;
порты:
v 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный; v 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива; v до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.
подключение внешних весов для гравиметрической подпитки;
анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
v Oxygen Uptake Rate (OUR); v Carbon Evolution Rate (CER); v Respiratory Quotient (RQ);
измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek); диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).
Комплект поставки: биореактор в сборе – базовый блок с сенсорным экраном, культуральный сосуд с крышкой и штативом, мотор мешалки (верхний привод, двойное уплотнение), блок для нагрева и охлаждения, автоматические расходомеры газа (2 шт.), перистальтические насосы (4 шт.); бутыли для реагентов с коннекторами (4 шт.), датчик температуры, датчик рН цифровой (Hamilton), датчик рО₂ цифровой (Hamilton), система пеногашения, конденсатор газов, трубка для отбора проб, пробоотборник Super Safe Sampler, OPC сервер, фильтры, шланги, шнур питания, документация.
Биореактор Minifors 2 предназначен для культивирования прокариот. Компактный и простой в использовании биореактор полностью скомплектован для работы как начинающих, так и опытных пользователей. Самый быстрый и простой запуск эксперимента по культивированию микроорганизмов. В стандартной комплектации.
Культуральные сосуды:
общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
мощный прямой привод — до 1600 об/мин;
быстрая и простая замена культуральных сосудов разных объемов;
плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.
Крышка сосудов:
разработаны специально для простого и удобного доступа ко всем портам;
порты:
v 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный; v 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива; v до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.
подключение внешних весов для гравиметрической подпитки;
анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
v Oxygen Uptake Rate (OUR); v Carbon Evolution Rate (CER); v Respiratory Quotient (RQ);
измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek); диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).
Комплект поставки: биореактор в сборе – базовый блок с сенсорным экраном, культуральный сосуд с крышкой и штативом, мотор мешалки (верхний привод, двойное уплотнение), блок для нагрева и охлаждения, автоматические расходомеры газа (2 шт.), перистальтические насосы (4 шт.); бутыли для реагентов с коннекторами (4 шт.), датчик температуры, датчик рН цифровой (Hamilton), датчик рО₂ цифровой (Hamilton), система пеногашения, конденсатор газов, трубка для отбора проб, пробоотборник Super Safe Sampler, OPC сервер, фильтры, шланги, шнур питания, документация.
Биореактор Minifors 2 предназначен для культивирования прокариот. Компактный и простой в использовании биореактор полностью скомплектован для работы как начинающих, так и опытных пользователей. Самый быстрый и простой запуск эксперимента по культивированию микроорганизмов. В стандартной комплектации.
Культуральные сосуды:
общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
мощный прямой привод — до 1600 об/мин;
быстрая и простая замена культуральных сосудов разных объемов;
плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.
Крышка сосудов:
разработаны специально для простого и удобного доступа ко всем портам;
порты:
v 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный; v 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива; v до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.
подключение внешних весов для гравиметрической подпитки;
анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
v Oxygen Uptake Rate (OUR); v Carbon Evolution Rate (CER); v Respiratory Quotient (RQ);
измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek); диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).
Комплект поставки: биореактор в сборе – базовый блок с сенсорным экраном, культуральный сосуд с крышкой и штативом, мотор мешалки (верхний привод, двойное уплотнение), блок для нагрева и охлаждения, автоматические расходомеры газа (2 шт.), перистальтические насосы (4 шт.); бутыли для реагентов с коннекторами (4 шт.), датчик температуры, датчик рН цифровой (Hamilton), датчик рО₂ цифровой (Hamilton), система пеногашения, конденсатор газов, трубка для отбора проб, пробоотборник Super Safe Sampler, OPC сервер, фильтры, шланги, шнур питания, документация.

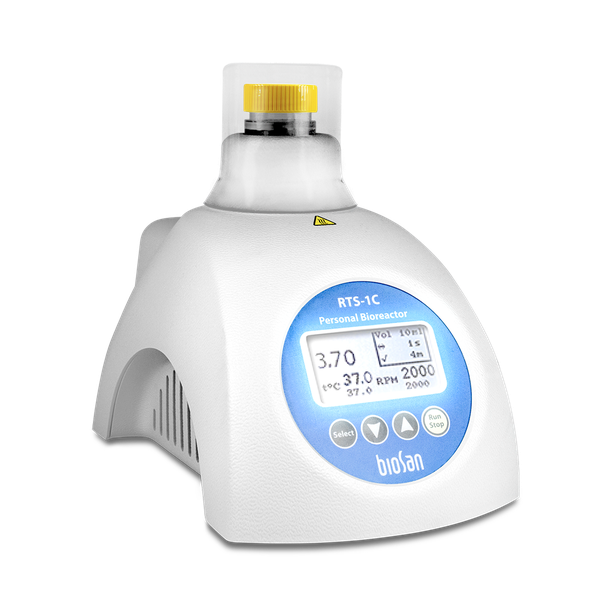

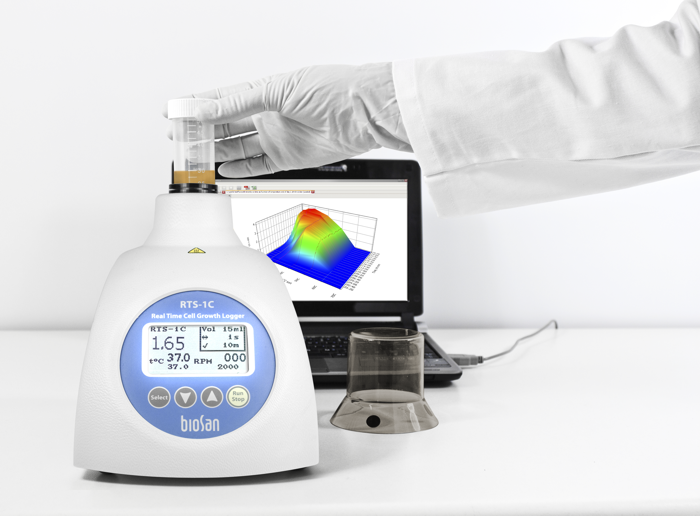

Биореактор RTS -1C типа Реверс– Спиннер — это термостатирующее устройство с очень низким уровнем энергопотребления, где реализован инновационный тип перемешивания, при котором жидкость (клетки в жидкой среде) перемешивается за счет вращения пробирки вокруг своей оси, благодаря чему происходит высокоэффективное смешивание вихревого типа.
Инновационное перемешивание за счет реверсивного вращения образца вокруг своей оси;
технология перемешивания позволяет измерить оптическую плотность образца в режиме реального времени;
программное обеспечение разработано для записи, отображения и анализа данных в режиме реального времени;
представляет собой компактное устройство для персонального применения;
температурный контроль позволяет использовать прибор в качестве инкубатора, например, для роста клеток;
обладает функцией активного охлаждения и профилирования температуры через ПО;
возможность изменения параметров, таких, как: температура, обороты в минуту и частота вращения, позволяет добиться последовательности и воспроизводимости результатов;
возможность задачи параметров культивирования: температуры, скорости перемешивания, частоты смены направления вращения и т. д. по достижению времени или определенного значения оптической плотности (ОП);
возможность удаленного слежения за процессом ферментации.
Технические характеристики:
диапазон измерений оптической плотности, OП (OD): - от 0 до 10 при объеме 10–20 мл (значение ОП 0–25 эквивалентно значению при длине волны λ600 нм при измерении в кюветах с длиной оптического пути 10 мм); - от 0 до 8 при объеме 20–30мл (значение ОП 0–20 эквивалентно значению при длине волны λ600 нм при измерении в кюветах с длиной оптического пути 10мм);
длина волны, нм – 850;
точность измерения, OП (OD) - ±0,3;
источник света - светодиод;
частота измерений, 1/час - 1-60;
объем культуральной среды, мл – от 10 до 30;
тип пробирки для аэробного культивирования - TubeSpin (TPP), объем, мл -50;
тип пробирки для анаэробного культивирования – Falcon, объем, мл – 50;
диапазон установки температуры, °С – от +4 до +70;
диапазон регулирования температуры, °С – 15 ниже окружающей до +70;
Для всех биреакторов Infors HT возможно онлайн измерение плотности клеток и биомассы для получения лучшего понимания процессов без ручного отбора проб. Собранные данные доступны как для контроллера сенсорного экрана, так и для программного обеспечения Iris 6, оно также может быть использовано для автоматического регулирования технологических параметров. Необходимые датчики могут быть выбраны для приложения из следующих типовых решений:
Optek - ближние инфракрасные (ИК) датчики ASD12-N и ASD25-N - определяют общую плотность клеток. Датчики работают при длине волн от 840 до 910 нм, устраняя влияние изменений цвета в среде культивирования. Датчики доступны с 12-мм портами для использования в Labfors 5 и Multifors 2. Компактный передатчик устанавливается внутри базового блока биореактора.
Mettler InPro 8100 – датчики для определения общей плотности клеток. Датчики использует технологию обратно-рассеянного света, позволяя проводить более широкий диапазон измерений. Подключаются к биореактору с помощью внешнего передатчика Mettler M800.
ABER Instruments - датчики определения плотности жизнеспособных клеток.
За более подробной информацией обращайтесь к специалистам Диаэм.
Для всех биреакторов Infors HT возможно онлайн измерение плотности клеток и биомассы для получения лучшего понимания процессов без ручного отбора проб. Собранные данные доступны как для контроллера сенсорного экрана, так и для программного обеспечения Iris 6, оно также может быть использовано для автоматического регулирования технологических параметров. Необходимые датчики могут быть выбраны для приложения из следующих типовых решений:
Optek - ближние инфракрасные (ИК) датчики ASD12-N и ASD25-N - определяют общую плотность клеток. Датчики работают при длине волн от 840 до 910 нм, устраняя влияние изменений цвета в среде культивирования. Датчики доступны 25 мм портами, для использования в Techfors и Techfors-S. Компактный передатчик устанавливается внутри базового блока биореактора.
Mettler InPro 8100 – датчики для определения общей плотности клеток. Датчики использует технологию обратно-рассеянного света, позволяя проводить более широкий диапазон измерений. Подключаются к биореактору с помощью внешнего передатчика Mettler M800.
ABER Instruments - датчики определения плотности жизнеспособных клеток.
За более подробной информацией обращайтесь к специалистам Диаэм.
CGQ BioR (Cell Growth Quantidier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.
Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.
Принцип работы.
Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.
Примеры применения.
Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
Управления технологическим процессом при создании профилей подпитки.
Использование кривых роста для максимального выхода белкового продукта.
Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
Подбор условий для клонов клеток за очень короткое время.
Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
Создание сложных профилей подпитки.
Характеристики.
Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.
Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
Два режима измерения OD 600 от 0,5 до 500:
стандартный, для низкой плотности клеток, 521 нм;
режим высокой плотности клеток, 940 нм.
Детектор – фотодиод.
Источник света – управляемая светодиодная матрица.
Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
Мониторинг до 64 биореакторов параллельно на одном ПК.
Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
Автоклавирование – недопустимо.
Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.
CGQ BioR (Cell Growth Quantifier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.
Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.
Принцип работы.
Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.
Примеры применения.
Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
Управления технологическим процессом при создании профилей подпитки.
Использование кривых роста для максимального выхода белкового продукта.
Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
Подбор условий для клонов клеток за очень короткое время.
Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
Создание сложных профилей подпитки.
Характеристики.
Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.
Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
Два режима измерения OD 600 от 0,5 до 500:
стандартный, для низкой плотности клеток, 521 нм;
режим высокой плотности клеток, 940 нм.
Детектор – фотодиод.
Источник света – управляемая светодиодная матрица.
Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
Мониторинг до 64 биореакторов параллельно на одном ПК.
Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
Автоклавирование – недопустимо.
Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.
Совместима с бактериальными биореакторами Labfors 5 объемов 2; 3,6; 7,5; 10 или 13 литров.
Единственная в мире система для очистки и стерилизации лабораторных биореакторов на месте;
позволяет увеличить производительность биореактора вдвое;
отсутствует необходимость разборки и сборки системы для очистки или переноса в автоклав;
разработана совместно с фармкомпанией Novartis.
При запуске, система очищает и стерилизует биореактор за 3 часа. Надежная и воспроизводимая очистка щелочью и/или кислотой производится автоматически со сменой циклов.
Удобно осуществлять очистку в нерабочее, ночное время. На следующий день, биореактор сразу готов к очередному процессу культивирования.
Данный способ очистки соответствует стандартам GMP.
Например, стерилизация Labfors 5 горячим раствором гидроксида натрия и окончательное ополаскивание стерильной водой (интегрированный стерильный фильтр) выполняется автоматически. В цикл промывки включены все детали биореактора, включая систему подачи воздуха и дренажную систему. Типичные условия стерилизации 60 °С, рН 12.8, продолжительностью 3 ч.
Особенности:
автоматическая очистка (CIP);
автоматическая стерилизация (SIP);
высокая производительность;
простота использования;
надежная проверенная технология;
малые размеры, мм - 210 x 295 x 600;
экономичность.
Стандартные настраиваемые параметры:
параметры очистки кислотой и/или щелочью и параметры стерилизации;
Бактериальные биореакторы (ферментеры) — это тип биореактора для культивирования микроорганизмов, в котором протекают ферментативные биохимические реакции.
Биореакторы снабжены специализированными устройствами для измерения и регулирования параметров процесса культивирования, например, температуры, рН, аэрации и перемешивания среды и т.д., в режиме реального времени. Биореакторы могут быть укомплектованы датчиком концентрации растворённого кислорода, сигнализатором уровня пены и системой пеногашения, устройством подачи О2 и СО2, барботером, резервуарами для хранения компонентов питательной среды и насосами для их непрерывной подачи в биореактор и т.д.
Перемешивание культуральной биомассы происходит с помощью мешалки или создания аэролифта. Последний вариант позволяет более мягко и бережно перемешивать содержимое сосуда.
Для проведения параллельных исследований и подбора условий культивирования бактериальный биореактор может иметь два и более реакционных сосуда, при этом несколько ферментеров можно объединить в единую сеть. (Специальные биореакторы до 48 параллельных культивирований в формате планшета – см. соответствующий раздел).
В разделе представлены модели лабораторных ферментеров (бактериальных биореакторов) с сосудами из боросиликатного стекла с рабочими объемами до 6 и 10 л, а также полупромышленные и промышленные модели со стальными сосудами с рубашкой из нержавеющей стали с объемом до 42 и 1000 л. Промышленные ферментеры могут быть сконструированы согласно требованиям технического регламента под конкретное производство, под определенный рабочий лабораторный процесс.
Бактериальные биореакторы для параллельного культивирования с двумя стеклянными реакционными сосудами представлены общими объемами до 1,4 л. Для изучения процесса роста клеток в объемах до 50 мл можно использовать персональный мини биореактор. Перемешивание происходит благодаря вращению пробирки-биореактора вокруг своей оси с изменением направления вращения. Оптическая система позволяет регистрировать кинетику роста клеток в режиме реального времени. Регулируются и контролируются такие параметры как скорость вращения и температура культивирования, возможно объединение их в сеть до 12 шт.
