Охладители (чиллеры) — решение для экономного и безопасного охлаждения оборудования и процессов, при которых необходимо отвести вырабатываемое тепло (например, при экзотермических реакциях) или охладить объект до требуемой температуры (например, охлаждение обратных холодильников, теплообменников, герметичных боксов и реакторов, где стерильная зона должна быть защищена от попадания посторонних включений).

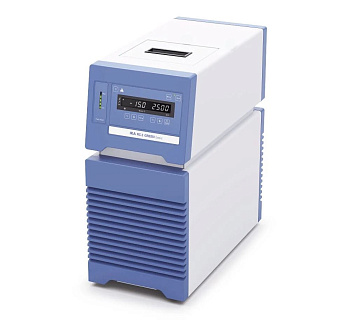

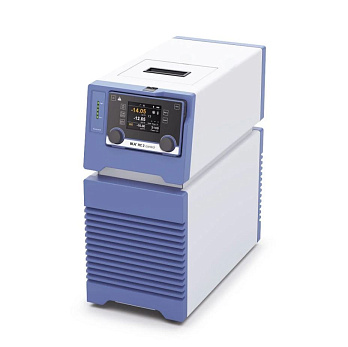

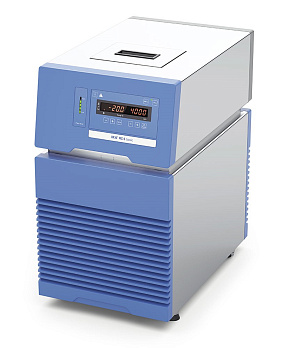

RC 2 control — охладитель с пеноизоляцией накопительного резервуара, компрессором с регулируемой частотой вращения и беспроводным контроллером Wireless Controller (WiCo).
Диапазон температур, °C — -30 °C … комнатная температура;
диапазон температур (с внешним нагревом), °C — –30...+80;
максимальное давление/разрежение насоса, бар ― 0,3/0,2;
настраиваемая частота вращения вала насоса;
материал бани — нержавеющая сталь;
разъем для дополнительного внешнего насоса;
индикатор уровня жидкости;
удобный слив теплоносителя, клапан находится на передней стороне термостата;
легкая очистка фильтра;
ЖК-дисплей;
шаг настройки температуры, °C — 0,1;
разрешение дисплея, °C — 0,01;
визуальные и акустические сигналы тревоги при превышении температуры;
автоматическое отключение при падении уровня жидкости ниже минимальной отметки;
разъем для подключения внешнего термодатчика Pt100;
блок управления WiCo со светодиодным дисплеем;
интерфейсы — USB, RS232;
объем ванны, л — 4;
потребляемая мощность, Вт ― 300;
габариты, Ш × Г × В, мм — 220 × 525 × 475;
вес, кг — 28,5.
Комплект поставки: охладитель RC 2 control с блоком управления WiCo, держатель блока управления, внешний температурный датчик Pt100, фиттинги для шлангов диаметром 12 и 8 мм, заглушки, USB-кабели. Аксессуары: шланги, трубки, ПО Labworldsoft и др.
максимальное давление/разрежение насоса, бар ― 0,61/0,45;
настраиваемая частота вращения вала насоса;
материал бани — нержавеющая сталь;
разъем для дополнительного внешнего насоса;
удобный слив теплоносителя, клапан находится на передней части термостата;
легкая очистка фильтра;
ЖК-дисплей;
шаг настройки температуры, °C — 0,1;
разрешение дисплея, °C — 0,01;
визуальные и акустические сигналы тревоги при превышении температуры;
индикатор уровня жидкости;
автоматическое отключение при падении уровня жидкости ниже минимальной отметки;
термодатчик Pt100;
разъем для подключения внешнего термодатчика Pt100;
блок управления WiCo со светодиодным дисплеем;
10 задаваемых программ изменения температуры по 10 шагов в каждой;
сигнал достижения заданного значения;
таймер;
функция дегазации;
интерфейсы — USB, RS 232, мультифункциональный;
объем ванны, л — 7;
потребляемая мощность, Вт ― 1100;
габариты, Ш × Г × В, мм — 310 × 490 × 546;
вес, кг — 37,8.
Комплект поставки: охладитель RC 5 control с блоком управления WiCo, держатель блока управления, температурный датчик Pt100, фиттинги для шлангов диаметром 12 и 8 мм, заглушки, USB-кабели. Аксессуары: шланги, трубки, ПО Labworldsoft и др.
Программное обеспечение для контроля лабораторного оборудования, автоматизации процессов и документирования измерений. Позволяет интегрировать в систему оборудование любых производителей.
Возможности:
контроль любого количества устройств из библиотеки данных;
измерение одновременно нескольких параметров;
документирование в соответствии с GLP, ISO, QA;
сохранение данных в стандартных форматах (.csv, .xlsx, ASCII);
сохранение настроек для повторных экспериментов;
сбор и сохранение полученных результатов в локальной сети;
не требует подключения к сети Интернет;
защита данных;
интегрированное администрирование пользователей.
Охладители (чиллеры) — решение для экономного и безопасного охлаждения оборудования и процессов, при которых необходимо отвести вырабатываемое тепло (например, при экзотермических реакциях) или охладить объект до требуемой температуры (например, охлаждение обратных холодильников, теплообменников, герметичных боксов и реакторов, где стерильная зона должна быть защищена от попадания посторонних включений).
В данном разделе представлены циркуляционные, проточные и погружные охладители.

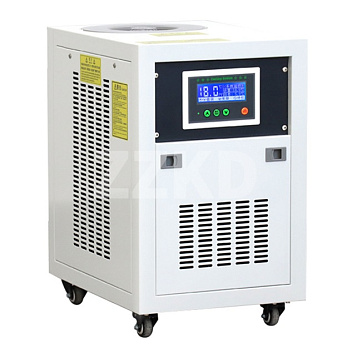

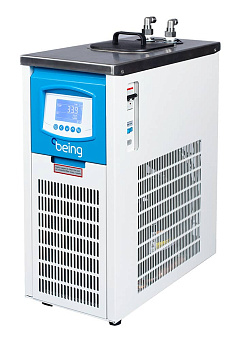

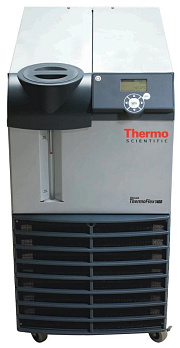

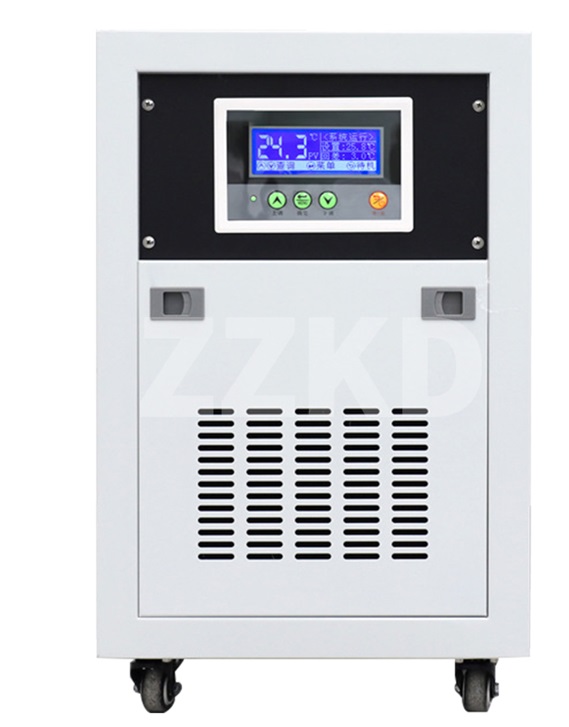

Циркуляционные охладители — специальные охлаждающие термостаты без свободно доступной ванны. Как правило, они используются для охлаждения конденсаторов ротационных испарителей, систем дистилляции, шаровых мельниц, измерительного и аналитического оборудования, когда требуется контролируемый отвод тепла. Преимуществом использования циркуляционных охладителей взамен проточной воды является высокая точность и стабильность температуры. Регулировкой подачи можно задавать количество отводимого тепла. Высокое качество теплоносителя, циркулирующего в контуре, исключает образование солевых отложений на стенках теплообменника. Использование этих приборов оправдано при работе оборудования во взрывоопасной или агрессивной среде или в том случае, когда недопустим теплоотвод в окружающую среду. Некоторые модели циркуляционных охладителей имеют встроенную емкость, которую можно использовать как жидкостную ванну для быстрого изменения температуры объекта. Представленные в разделе модели позволяют поддерживать температуру в диапазоне от - 30 °C до комнатной с точностью до 0,05 °C.

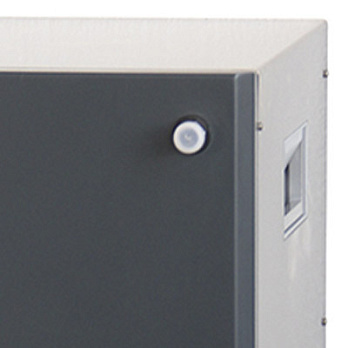

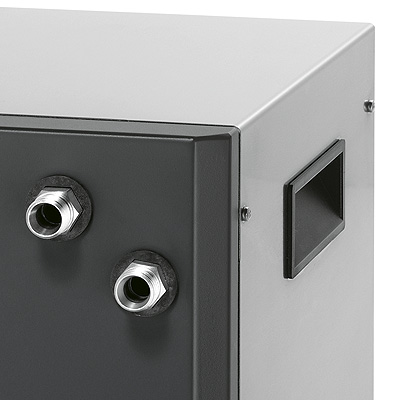

Проточные охладители — дополнительные охладители, включаются во внешний контур. Эти приборы не имеют циркуляционного насоса, поэтому используются в комбинации с нагревающими термостатами, имеющими адаптер насоса для внешней циркуляции. Вход и выход насоса подключаются к охладителю, и таким образом пользователь получает систему с нагревом и охлаждением. Кроме того, у этих приборов нет температурного контроллера, поэтому регулировка температуры также осуществляется с помощью термостата. Заменяют систему охлаждения водой или сухим льдом, имеют высокую скорость охлаждения. Используются для простых, нетребовательных внешних систем. Представлены приборы, охлаждающие до - 30 °С, мощностью 200-600 Вт.

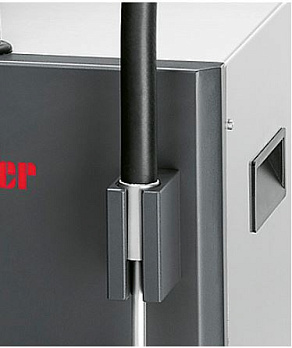

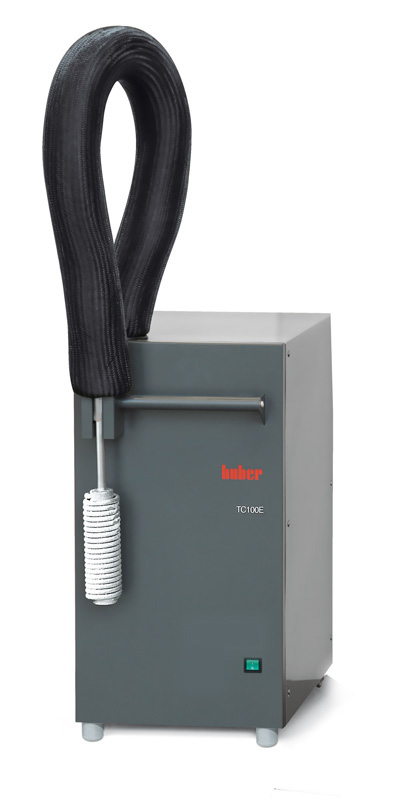

Погружные охладители ("холодный палец") — дополнительные охладители с гибким шлангом и испарителем (охлаждающей спиралью), заполненным хладоносителем. Испаритель представляет собой трубку определенной длины, которая соответствует требуемой холодопроизводительности испарителя. Могут применяться для охлаждения объектов в любых резервуарах. Работают в диапазоне температур от - 100 до +100 °С.
Важная рабочая характеристика чиллера — мощность охлаждения. Чем она выше, тем эффективнее, быстрее и больше тепла может снять охладитель. Представленные модели позволяют выбрать охладитель требуемой мощности охлаждения в диапазоне от 0,2 до 50 кВт.
Циркуляционные охладители могут иметь как водяное, так и воздушное охлаждение системы рефрижерации.
Чиллеры с воздушным охлаждением выбрасывают большое количество тепла в окружающую среду, и если требуется установить мощный чиллер (более 5 кВт) в помещении, то для минимального нагрева помещения необходимо выбрать чиллер с водяным охлаждением, при этом потребуется его подключение к водопроводной воде.
При подборе чиллеров и расчете мощности охлаждения контуров с высоким сопротивлением необходимо обращать внимание на характеристики насоса, такие как давление (от 0,25 до 5,8 бар) и скорость максимального потока (от 14 до 220 л/мин). Чем выше скорость потока и мощность охлаждения, тем быстрее и стабильнее происходит отвод тепла.
Для температур +4 °C и ниже в качестве хладагента необходимо использовать теплоноситель на основе спирта или этиленгликоля, например, тосол.
Общий объем теплоносителя зависит непосредственно от объема бака чиллера и охлаждаемого контура (шланги, теплообменник). Объем бака чиллера небольшой даже у охладителей высокой мощности (от 1,4 до 14 л), что обеспечивает быстрый отклик чиллера на резкое изменение температуры в охлаждаемом объекте и предотвращает перегрев.
Для подключения к охлаждаемому контуру помимо теплоносителя также потребуются шланги.
