Биореакторы для параллельного культивирования — это тип биореактора с двумя или более сосудами и с одной системой управления. Данные биореакторы предназначены для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Одна система управления в непрерывном режиме собирает и анализирует данные, поступающие от нескольких сосудов.

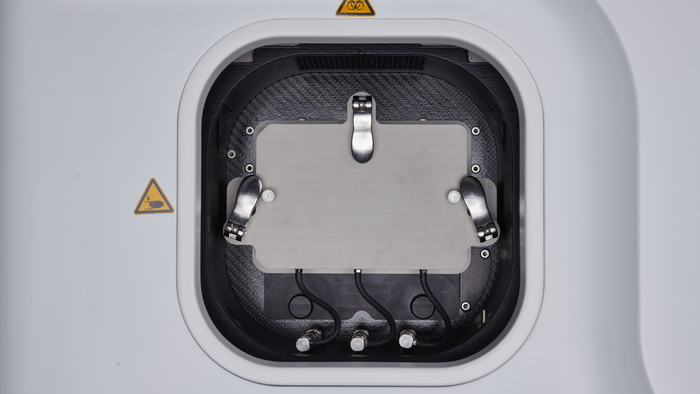

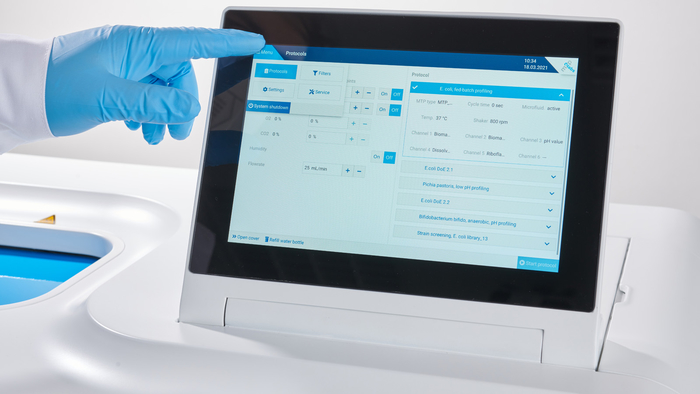

BioLector Pro – микробиореактор для культивирования микроорганизмов в специальных планшетах. Дно каждой лунки планшета оснащено неинвазивными датчиками, позволяющими отслеживать ОД/флуоресценцию, рН, рО2. Планшеты BioLector Pro оснащены микрофлюидными капиллярами к каждой лунке для подпитки средой и поддержания необходимого рН.

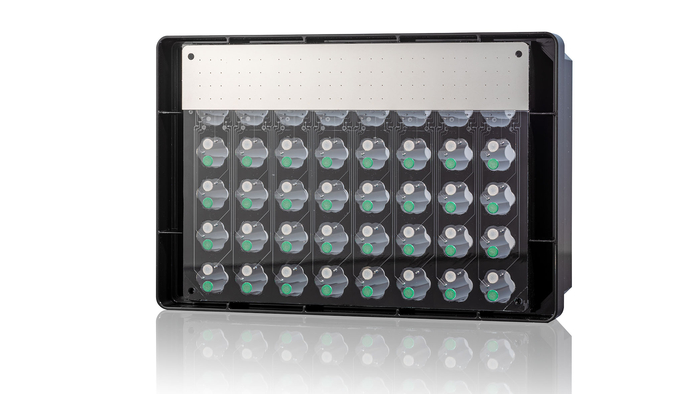

Планшеты – специализированные 48-лун. и 48-лун. с микрофлюидными каналами (16 лунок для питающих растворов и сред, 32 лунки для культивирования);
объем культивирования, мкл – 800-2400/1500 мкл (для круглых/лепестковых лунок, соответственно);
скорость перемешивания, об/мин – 400-1500;
амплитуда перемешивания, мм – 3;
температурный контроль, °С – от 5 выше комн. до 50;
измерение и контроль рН – 2-12;
поддержание влажности, % – более 75.
измерение оптической плотности, ед. ОП – до 700;
периодическое, периодическое с подпиткой и продолжительное культивирование аэробов или анаэробов;
предустановленные фильтры на биомассу, рибофлавин (или НАД(Ф)Н), рН и рО2 (то есть в стандартной комплектации);
можно установить до 6-ти фильтров одновременно;
флуоресцентные фильтры на GFP/Gemini, NADH/NADPH, AlamarBlue, dsRED I / RFP I / tdTomato, dsRed II / mApple, CFP I, CFP II, Pyoverdin, wtGFP, E2-Crimson, RFP II, eYFP / Citrine, Nile Red, EvoGlo, mCherry / RFP II, Gemini, mVenus, mTurquoise, mWasabi, TannelRFP, Propidiumiodide, dsRed III и другие красители по запросу;
модули для FRET на CFP/YFP и пользовательские красители;
возможность автоматизации с роботизированными станциями.
BioLector – микробиореактор для культивирования микроорганизмов в специальных планшетах. Дно каждой лунки планшета оснащено неинвазивными датчиками, позволяющими отслеживать оптическую плотность (биомассу) и флуоресценцию, рН, рО2.
Планшеты – специализированные 48-лун. и стандартные 96-лун.;
объем культивирования, мкл – 800-2400/1500 мкл (для круглых/лепестковых лунок, соответственно);
скорость перемешивания, об/мин – 400-1500;
амплитуда перемешивания, мм – 3;
температурный контроль, °С – от 5 выше комн. до 50;
измерение и контроль рН – 2-12;
поддержание влажности, % – более 75.
измерение оптической плотности, ед. ОП – до 700;
периодическое, периодическое с подпиткой (с роботизированной станцией) культивирование аэробов или анаэробов;
предустановленные фильтры на биомассу, рибофлавин (или НАД(Ф)Н), рН и рО2 (то есть в стандартной комплектации);
можно установить до 6-ти фильтров одновременно;
флуоресцентные фильтры на GFP/Gemini, NADH/NADPH, AlamarBlue, dsRED I / RFP I / tdTomato, dsRed II / mApple, CFP I, CFP II, Pyoverdin, wtGFP, E2-Crimson, RFP II, eYFP / Citrine, Nile Red, EvoGlo, mCherry / RFP II, Gemini, mVenus, mTurquoise, mWasabi, TannelRFP, Propidiumiodide, dsRed III и другие красители по запросу;
модули для FRET на CFP/YFP и пользовательские красители;
возможность автоматизации с роботизированными станциями.

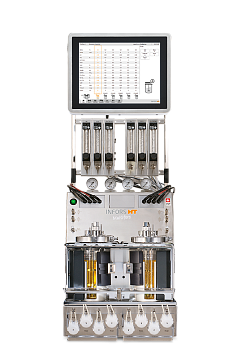

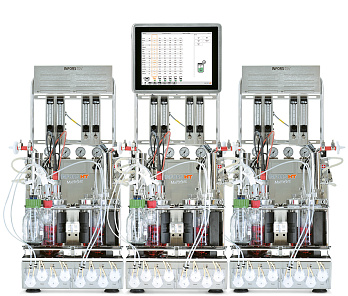

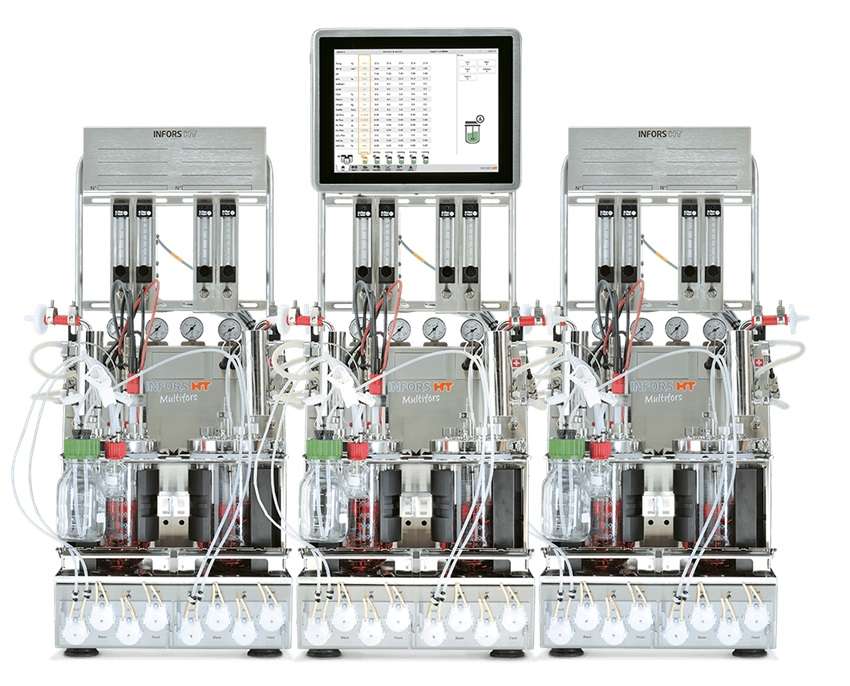

Multifors – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

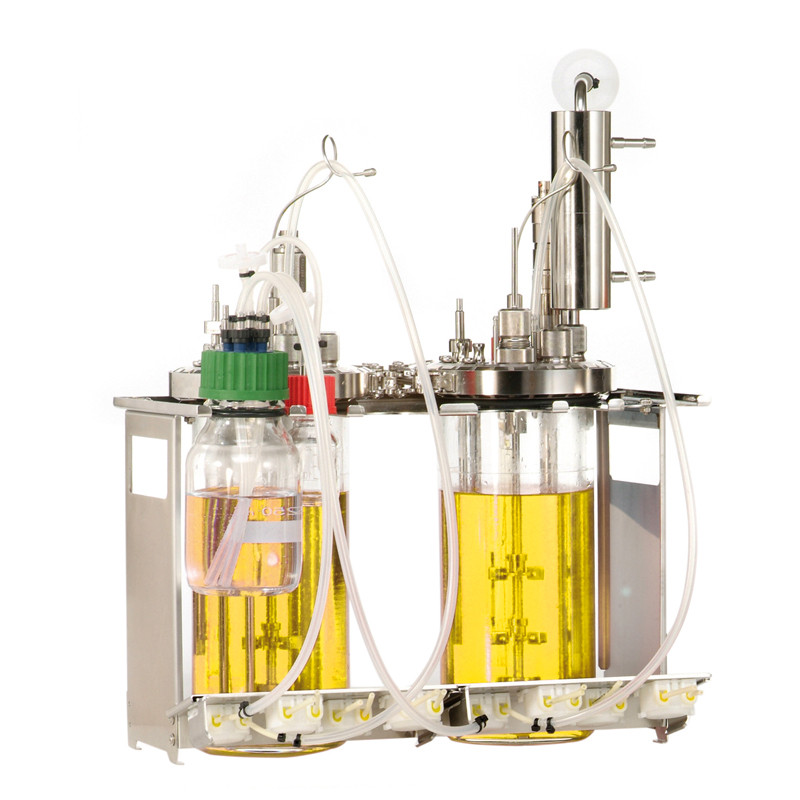

Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.
Характеристики биореактора Multifors
Сосуд:
легко заменяемые культуральные сосуды;
мощный магнитный двигатель;
магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;
специализированные системы перемешивания для бактериальных и клеточных культур.
Крышка сосуда:
двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;
до 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).
Высокопроизводительные насосы:
базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
автоклавируемые насосные головки;
гравиметрическая подпитка (с внешними весами);
регулировка скорости насоса на основе профилей с помощью ПО eve.
Подача газов:
газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
подача газов через ротаметр или регулятор массового расхода (MFC);
для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
контроль pH кислотой/щелочью или CO₂.
Датчики:
цифровые или аналоговые;
калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
при необходимости можно подключить дополнительные датчики и внешние устройства.
Контроллер с экраном 12”:
сенсорный экран со встроенным сервером OPC;
надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
параллельное управление и контроль до 6-ти сосудов;
до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.
Программная платформа для управления биопроцессом eve:
планирование, контроль и анализ биопроцессов;
интегрирует рабочие процессы, устройства и данные биопроцессов;
объединяет биореакторы и аналитические приборы, независимо от производителя;
организация проектов через web;
связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.
Технические характеристики биореактора Multifors:
общий объем, л:
для бактериальных культур – 0,4; 0,75; 1,4;
для клеточных культур – 0,4; 0,7; 1,0;
рабочий объем, л:
для бактериальных культур – 0,15-0,25; 0,18-0,5; 0,32-1;
для клеточных культур – 0,97-0,25; 0,15-0,5; 0,22-0,75;
магнитный привод, скорость, об/мин – до 1600;
температура охлаждающей жидкости, ° C – +5…70;
подача газов на сосуд – до 4 ротаметров или MFC;
скорость потока газов, мин-1 (vvm) – до 2 или 0,1 (для клеточных культур);
количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
скорость насосов, об/мин – от 0,0012 до 17,9 (зависит от комплектации);
порты в крышке сосуда:
7 мм – 4 шт.;
10 мм – 4 шт.;
12 мм (Pg13,5) – до 5 шт.
возможности подключения OPC XML DA через Ethernet;
параллельное управление через контроллер с сенсорным экраном – 2-6 сосудов;
Multifors – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.
Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.
Характеристики биореактора Multifors
Сосуд:
легко заменяемые культуральные сосуды;
мощный магнитный двигатель;
магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;
специализированные системы перемешивания для бактериальных и клеточных культур.
Крышка сосуда:
двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;
до 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).
Высокопроизводительные насосы:
базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
автоклавируемые насосные головки;
гравиметрическая подпитка (с внешними весами);
регулировка скорости насоса на основе профилей с помощью ПО eve.
Подача газов:
газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
подача газов через ротаметр или регулятор массового расхода (MFC);
для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
контроль pH кислотой/щелочью или CO₂.
Датчики:
цифровые или аналоговые;
калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
при необходимости можно подключить дополнительные датчики и внешние устройства.
Контроллер с экраном 12”:
сенсорный экран со встроенным сервером OPC;
надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
параллельное управление и контроль до 6-ти сосудов;
до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.
Программная платформа для управления биопроцессом eve:
планирование, контроль и анализ биопроцессов;
интегрирует рабочие процессы, устройства и данные биопроцессов;
объединяет биореакторы и аналитические приборы, независимо от производителя;
организация проектов через web;
связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.
Технические характеристики биореактора Multifors:
общий объем, л:
для бактериальных культур – 0,4; 0,75; 1,4;
для клеточных культур – 0,4; 0,7; 1,0;
рабочий объем, л:
для бактериальных культур – 0,15-0,25; 0,18-0,5; 0,32-1;
для клеточных культур – 0,97-0,25; 0,15-0,5; 0,22-0,75;
магнитный привод, скорость, об/мин – до 1600;
температура охлаждающей жидкости, ° C – +5…70;
подача газов на сосуд – до 4 ротаметров или MFC;
скорость потока газов, мин-1 (vvm) – до 2 или 0,1 (для клеточных культур);
количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
скорость насосов, об/мин – от 0,0012 до 17,9 (зависит от комплектации);
порты в крышке сосуда:
7 мм – 4 шт.;
10 мм – 4 шт.;
12 мм (Pg13,5) – до 5 шт.
возможности подключения OPC XML DA через Ethernet;
параллельное управление через контроллер с сенсорным экраном – 2-6 сосудов;
стерилизация автоклавированием;
габариты, Ш x Г x В, мм – 350 х 520 х 960;
вес – зависит от комплектации.
Комплект поставки: по требованиям заказчика.
Биореакторы для параллельного культивирования — это тип биореактора с двумя или более сосудами и с одной системой управления. Данные биореакторы предназначены для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Одна система управления в непрерывном режиме собирает и анализирует данные, поступающие от нескольких сосудов.
Биореакторы снабжены специализированными устройствами для измерения и регулирования параметров процесса культивирования, например, температуры, рН, аэрации и перемешивания среды и т.д., в режиме реального времени.
Биореакторы могут быть укомплектованы датчиком концентрации рО₂, сигнализатором уровня пены и системой пеногашения, устройством подачи О₂, N₂ и СО₂, барботером, резервуарами для хранения компонентов питательной среды и насосами для их непрерывной подачи в биореактор и т.д. Перемешивание культуральной биомассы происходит с помощью мешалки или создания аэролифта. Последний вариант позволяет более мягко и бережно перемешивать содержимое сосуда.
В разделе представлены биореакторы со стеклянными сосудами с общим объемом до 1,4 л. Данный биореактор может содержать 2 сосуда с одним общим управлением. Такие биореакторы можно объединить в единую сеть до 3-х аппаратов, итого 6 сосудов на сеть.

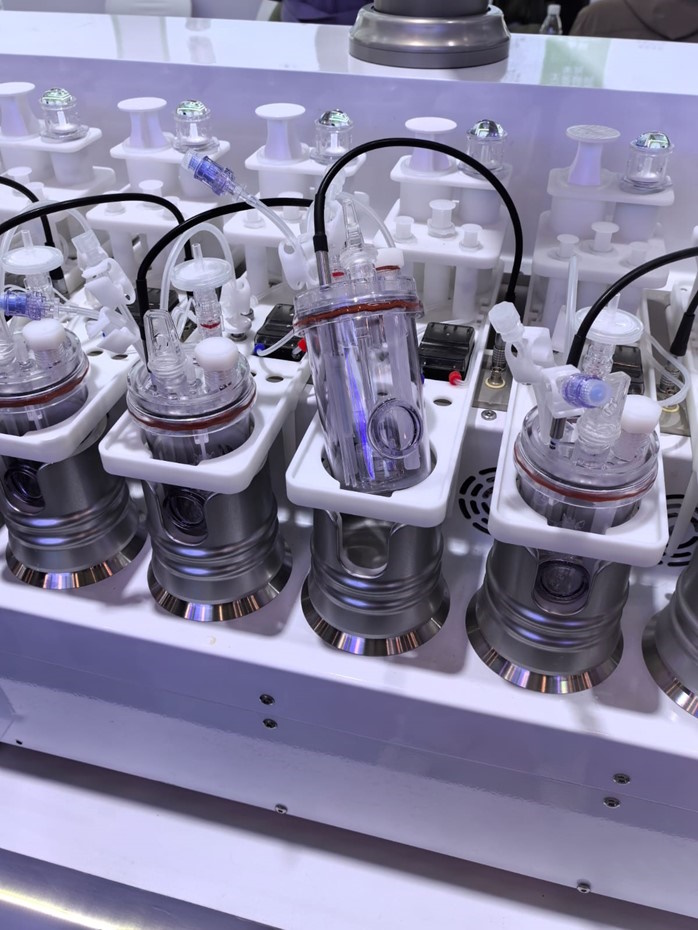

Параллельное культивирование можно проводить в микробиореакторах с одноразовыми сосудами объемом до 15 мл. Один микробиореактор может иметь 24 или 48 сосудов. Каждый сосуд снабжен одноразовыми датчиками рН и рО₂, барботажной трубкой, пропеллерной мешалкой и портом для подпитки и отбора проб.
Возможно параллельное культивирование в микробиореакторахпланшетного формата. Данные биореакторы работают со специальными 48-луночными планшетами с рабочим объемом лунок до 1,5 мл. Дно каждой лунки планшета оснащено датчиками для контроля параметров культивирования. Имеются микрофлюидные каналы для подпитки и отбора проб. Перемешивание происходит благодаря встряхиванию планшета в течение всего процесса культивирования. Микробиореакторы могут быть интегрированы в автоматизированную систему культивированияс роботизированной станцией подготовки сред с дальнейшей подпиткой культур.
