Биореакторы клеточные

Techfors – стерилизуемый паром промышленный биореактор с сосудом из нержавеющей стали, применяется для бактериального и клеточного культивирования, полностью изготавливается по требованиям заказчика, гибкая конфигурация и модернизация.

Характеристики биореактора Techfors Cell

Сосуд биореактора:

• рабочий объем до 660 л;
• рубашка из нержавеющей стали 316 L;
• одинарное или двойное механическое уплотнение;
• гибкая конфигурация, выбор разных перемешивающих элементов, барботеров, специальных аксессуаров;
• индивидуально конфигурируемые порты для датчиков (пеногашение, оптическая плотность, рН, рО₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.);
• откидная крышка сосуда для легкого доступа (опция);
• возможность легкого перемещения биореактора благодаря устойчивым колесам (примерно до 300 л).

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще двумя;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботерили под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и давление;
• апгрейд в любой момент.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Валидация и квалификация:

• в соответствии с FDA;
• на основе стандартов GMP;
• варианты квалификации: IQ / OQ / FAT / SAT.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Techfors:

• общий объем, л – до 1000;
• рабочий объем, л – до 660;
• скорость привода, об/мин – по требованию заказчика;
• температура, ° C – до 79 для температурного контроля; до 125 для стерилизации;
• подача газов на сосуд – по требованию заказчика;
• количество насосов на сосуд – 4 шт., опционально 2 дополнительных;
• порты на сосуд – по требованию заказчика;
• совместимость с OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 1 сосуд;
• стерилизация на месте (SIP);
• габариты, Ш x Г x В, мм – зависит от комплектации;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

Techfors – простой в использовании, стерилизуемый паром биореактор, с сосудом из нержавеющей стали, исполнение напольное. Пользовательский интерфейс тот же, что у лабораторных биореакторов, применяется для бактериального и клеточного культивирования как первая ступень перехода от лабораторного настольного биореактора к промышленным масштабам. Состоит из тех же компонентов, что и настольные лабораторные биореакторы, от насосов и газовых линий, до контроллера.

Дизайн с центральной устойчивой колонной позволяет максимально сэкономить пространство и обеспечить свободный доступ к шлангам, насосам, контроллеру.

Характеристики биореактора Techfors S

Сосуд биореактора:

• рабочий объем до 30 л;
• рубашка из нержавеющей стали 316 L;
• гибкая конфигурация, выбор разных перемешивающих элементов, барботеров, специальных аксессуаров;
• до 14 портов для датчиков (пеногашение, оптическая плотность, рН, рО₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.);
• 1 порт в днище сосуда для вывода культуры и отбора проб.

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще двумя;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботерили под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и давление;
• контроль pH кислотой/щелочью или CO₂.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

• сенсорный экран со встроенным сервером OPC;
• надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
• до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Techfors S:

• общий объем, л – 15; 30; 42;
• рабочий объем, л – 3-10; 5,3-20; 6-30;
• скорость привода, об/мин – до 1200;
• магнитный привод, скорость, об/мин – до 300 (версия для культур клеток);
• температура охлаждающей жидкости, ° C – +5…79; до 125 °C для стерилизации;
• подача газов на сосуд – до 3-х MFC;
• количество насосов на сосуд – 3 шт., опционально 2 дополнительных;
• порты в крышке сосуда 19 мм – до 9 шт.;
• порты в дне сосуда – до 5 шт.;
• возможности подключения OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 1 сосуд;
• стерилизация на месте (SIP);
• габариты, Ш x Г x В, мм – 1017 x 934 x 1841;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

Multifors – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.

Характеристики биореактора Multifors

Сосуд:

• легко заменяемые культуральные сосуды;
• мощный магнитный двигатель;
• магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;
• специализированные системы перемешивания для бактериальных и клеточных культур.

Крышка сосуда:

• двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;
• до 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
• автоклавируемые насосные головки;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
• контроль pH кислотой/щелочью или CO₂.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

• сенсорный экран со встроенным сервером OPC;
• надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
• параллельное управление и контроль до 6-ти сосудов;
• до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Multifors:

• общий объем, л:
  • для бактериальных культур – 0,4; 0,75; 1,4;
  • для клеточных культур – 0,4; 0,7; 1,0;
• рабочий объем, л:
  • для бактериальных культур – 0,15-0,25; 0,18-0,5; 0,32-1;
  • для клеточных культур – 0,097-0,25; 0,15-0,5; 0,22-0,75;
• магнитный привод, скорость, об/мин – до 1600;
• температура охлаждающей жидкости, ° C – +5…70;
• подача газов на сосуд – до 4 ротаметров или MFC;
• скорость потока газов, мин-1 (vvm) – до 2 или 0,1 (для клеточных культур);
• количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
• скорость насосов, об/мин – от 0,0012 до 17,9 (зависит от комплектации);
• порты в крышке сосуда:
  • 7 мм – 4 шт.;
  • 10 мм – 4 шт.;
  • 12 мм (Pg13,5) – до 5 шт.
• возможности подключения OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 2-6 сосудов;
• стерилизация автоклавированием;
• габариты, Ш x Г x В, мм – 350 х 520 х 960;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

Labfors 5 – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуются сочетанием непревзойденной компактности и широчайшего функционала, комфортны в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащаются современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

Предназначены для создания оптимальных условий роста практически для любых микроорганизмов, дрожжи, грибы, бактерии, клеточные культуры, микроводоросли, экстремофилы и пр.

Характеристики биореактора Labfors 5 Cell

Сосуд:

• рабочий объем, л – от 0,5 до 10 л;
• гибкая конфигурация, выбор разных перемешивающих элементов, барботеров, спецальных аксессуаров;
• до 14 портов для датчиков (пеногашение, оптическая плотность, рН, рО₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.);
• отсутствие сварных компонентов крышки сосуда – идеально для GMP.

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
• автоклавируемые насосные головки;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
• контроль pH кислотой/щелочью или CO₂.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

• сенсорный экран со встроенным сервером OPC;
• надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
• параллельное управление и контроль до 6-ти сосудов;
• до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Labfors 5:

• общий объем, л:
  • для бактериальных культур – 2; 3,6; 7,5; 13;
  • для клеточных культур – 2; 3,6; 7,5; 10; 13;
• рабочий объем, л:
  • для бактериальных культур – 0,5-1,2; 0,5-2,3; 1-5; 2,2-10;
  • для клеточных культур – 0,5-1,2; 0,5-2,3; 1-5; 2,1-7; 2,2-10;
• прямой привод, скорость, об/мин – до 1500 (для бактериальных культур);
• магнитный привод, скорость, об/мин – до 300 (для клеточных культур);
• температура охлаждающей жидкости, ° C – +5…70; с термоманжетой до 95;
• подача газов на сосуд – до 5 ротаметров или MFC;
• скорость потока газов, мин⁻¹ (vvm) – до 2 или 0,1 (для клеточных культур);
• количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
• скорость насосов, мл/мин – от 0,0012 до 17,9 (зависит от комплектации);
• порты в крышке сосуда:
  • 7 мм – 4 шт.;
  • 10 мм – 2 шт.;
  • 12 мм (Pg13,5) – до 4 шт.;
  • 19 мм – до 6 шт.;
• возможности подключения OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 1-6 сосудов;
• стерилизация автоклавированием или системой автоматической мойки и стерилизации на месте LabCIP (только для бактериальной версии);
• габариты, Ш x Г x В, мм – 464 х 462 х 996;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

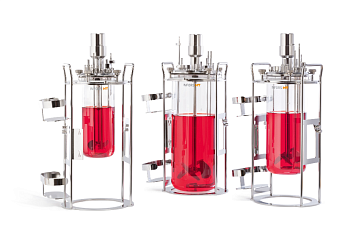

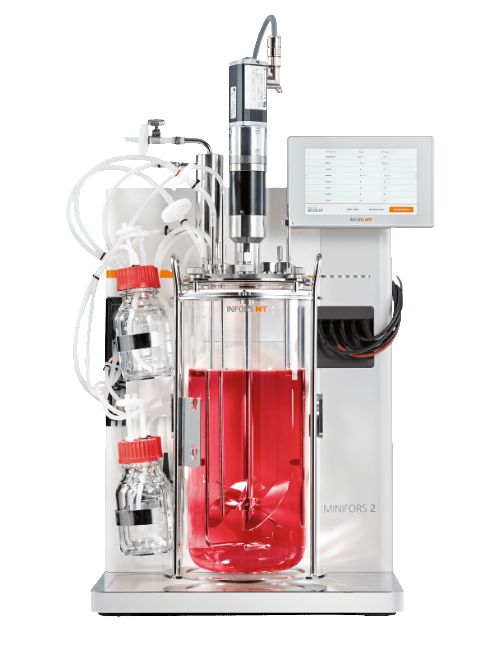

• общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
• рабочие объемы сосудов — 0,3-1,0 или 0,6-2,0 или 1,1-4,0 л;
• мощный прямой привод — до 600 об/мин;
• быстрая и простая замена культуральных сосудов разных объемов;
• плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
• безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.

• разработаны специально для простого и удобного доступа ко всем портам;
• порты:
• 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный;
• 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива;
• до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.

• 5 встроенных автоматических расходомера газов (MFC);
• работа с газами — воздух, воздух / O₂, или воздух / N_₂, СО₂;
• встроенный датчик давления для детекции блокировки фильтра;
• скорость подачи газов оптимизирована для максимальной аэрации при работе с клеточной культурой;
• множественные каскады для контроля pO₂ с помощью изменения скорости мешалки, скорости подачи газов (TotalFlow), и/или состава газов (GasMix).

• надежные цифровые датчики pH и pO₂;
• оптический датчик pO₂ готов к использованию, поляризация не требуется;
• хранение данных калибровки непосредственно в датчике;
• перекалибровка датчика pH в ходе культивирования при длительных биопроцессах;
• совместимость с Hamilton ARC.

• 4 высокоточных насоса;
• конфигурируемый режим работы — цифровой (с фиксированной скоростью) или аналоговый (с переменной скоростью);
• по умолчанию — 3 х цифровых насоса (кислота, щелочь, пеногаситель), 1 x насос с регулируемой скоростью (подпитка);
• автоклавируемые головки перистальтических насосов позволяют быстрее подготовить биореактор к работе после стерилизации;
• возможность гравиметрической подпитки (необходимо подключение весов);
• профили управления скоростью насоса (требуется подключение к ПО eve).

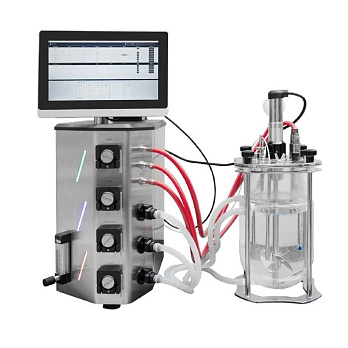

• встроенный сенсорный дисплей 7" (17,8 см);
• простая навигация через интуитивно понятное меню и практические подсказки на экране;
• простая калибровка pH, pO₂ и OD датчиков с дисплея;
• прямой экспорт данных на USB при работе без ПК;
• меню на русском языке.

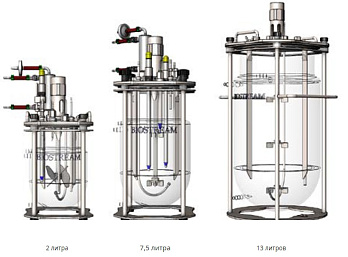

• общий объем, л — 1,5 или 3 или 6;
• габариты, Ш × Г × В, мм — 455 × 375 × 740;
• скорость вращения мешалки, об/мин - от 24 до 600;

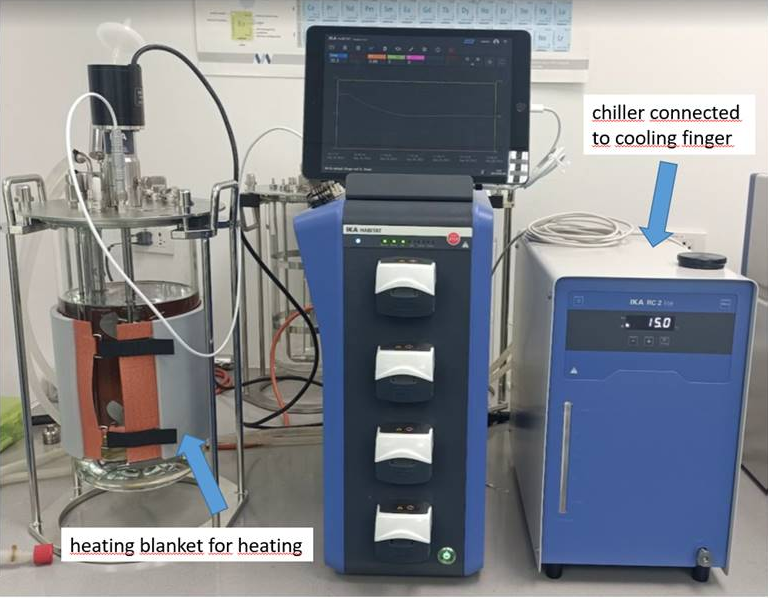

• температурный контроль, °C — от +10 (с помощью чиллера) до +60;
• скорость подачи газов, мин^-¹ — до 0,15 объемов (vvm);
• насосы — 4 шт.;
• скорость насосов, мл/мин:
• 0,003-3,3 (стандартно);
• 0,02-17,9;
• 0,001-1,4.
• порты — 4 × 10 мм, 4 × 7,5 мм и до 7 × 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• стандартные параметры — скорость вращения мешалки, температура, pH, pO₂, пеногашение, TotalFlow, GasMix, насосы 1–4;
• подключение к OPC UA через Ethernet.

• подключение внешних весов для гравиметрической подпитки;
• анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
• Oxygen Uptake Rate (OUR);
• Carbon Evolution Rate (CER);
• Respiratory Quotient (RQ);
• измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek) или неинвазивного датчика мутности Aquila; ASD12-N (Optek) имеет диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
• ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).
