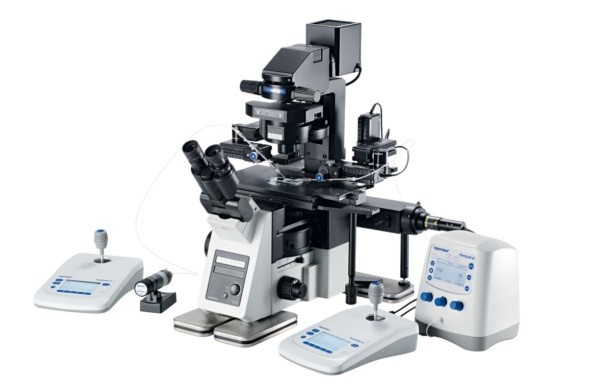

Микроманипуляторы — технические устройства, позволяющие производить различные действия (забор или внедрение, перемещение) с такими микрообъектами, как отдельные ядра клеток, клетки, группы клеток. Микроинъектор по сути является устройством, которое может инъектировать или аспирировать жидкости и объекты, размер которых меньше диаметра микрокапилляра.

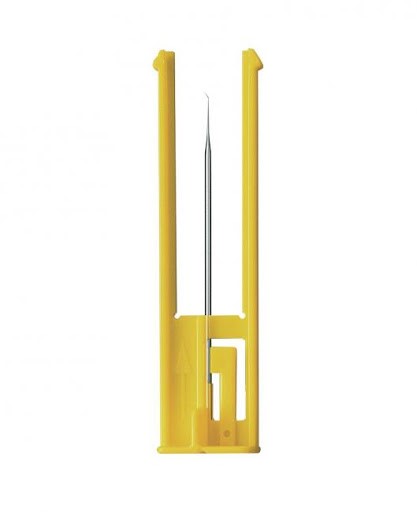

Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 19;
угол наклона кончика — 35°;
длина рабочего канала, мм — 1,9;
закругленный наконечник для минимизации травмирования оолеммы.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 20;
угол наклона кончика — 15°;
длина рабочего канала, мм — 0,5;
закругленный наконечник для минимизации травмирования оолеммы.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 0,5;
винтовая резьба для быстрой установки в держатель капилляра FemtoJet;
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 0,5;
винтовая резьба для быстрой установки в держатель капилляра FemtoJet.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 15;
угол наклона кончика — 25°;
длина рабочего канала, мм — 6;
неполированный, закругленный кончик наконечника для оптимальной передачи пьезо-импульса и минимизации травмирования клетки.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 6;
угол наклона кончика — 25°;
длина рабочего канала, мм — 6;
неполированный, закругленный кончик наконечника для оптимальной передачи пьезо-импульса и минимизации травмирования клетки.
Воспроизводимое качество благодаря точно установленным характеристикам и интенсивному контролю качества, а также безопасность благодаря эффективным методам стерилизации. Изготавливаются из боросиликатного стекла, стерилизованы гамма-излучением, нецитотоксичны; протестированы на мышиных эмбрионах. Имеют удобную упаковку для транспортировки и хранения до использования.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.

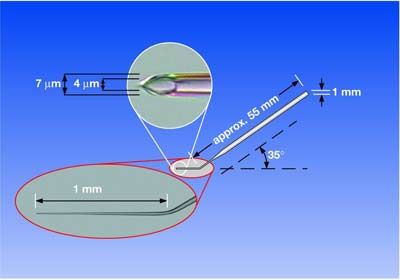

Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 4,7;
угол наклона кончика — 35°;
длина рабочего канала, мм — 0,4;
слегка заостренный и гибкий рабочий канал наконечника для минимального травмирования клеток.

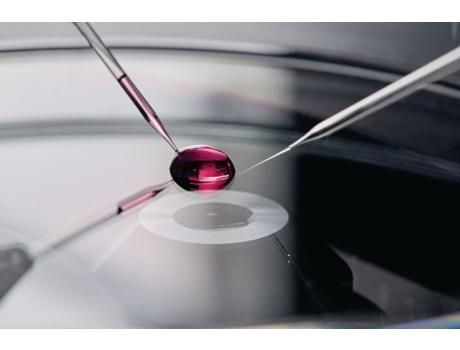

TransferTips – специальные капилляры для непосредственной инъекции, например сперматозоида, и переноса эмбриональных стволовых клеток, отличающиеся по длине и типу «колена» (кончика), расположенного под углом.
Воспроизводимое качество благодаря точно установленным характеристикам и интенсивному контролю качества, а также безопасность благодаря эффективным методам стерилизации. Изготавливаются из боросиликатного стекла, стерилизованы гамма-излучением, нецитотоксичны; протестированы на мышиных эмбрионах. Имеют удобную упаковку для транспортировки и хранения до использования.
TransferTips – специальные капилляры для непосредственной инъекции, например сперматозоида, и переноса эмбриональных стволовых клеток, отличающиеся по длине и типу «колена» (кончика), расположенного под углом.
Воспроизводимое качество благодаря точно установленным характеристикам и интенсивному контролю качества, а также безопасность благодаря эффективным методам стерилизации. Изготавливаются из боросиликатного стекла, стерилизованы гамма-излучением, нецитотоксичны; протестированы на мышиных эмбрионах. Имеют удобную упаковку для транспортировки и хранения до использования.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 4,7;
угол наклона кончика — 35°;
длина рабочего канала, мм — 1;
жесткий рабочий канал наконечника для успешного проникновения в клетки;
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 4,7;
угол наклона кончика — 35°;
длина рабочего канала, мм — 0,5;
слегка заостренный и жесткий рабочий канал наконечника для оптимального проникновения в клетки.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 15;
внешний диаметр, мкм — 100;
угол наклона кончика — 35°;
длина рабочего канала, мм — 1;
гладкий, закругленный кончик наконечника для мягкого удержания.
Микропкаппиляры предназначены для проведения микоманипуляций с клетками и органеллами (инъекции в клетки и пронуклеус, ИКСИ, ИМСИ, ПИКСИ). Все микрокапиляры Eppendorf изготовлены на заводе из высококачественного стекла, и, в отличие от капилляров, изготавливаемых вручную, обладают минимальной вариабельностью длины рабочей части, угла наклона. Микрокаппилляры Eppendorf поставляются в стерильной упаковке, сертифицированы на цито- и эмбриотоксичнось и оснащенной специальным держателем, предотвращающим поломку капилляра при его транспортировке.
Внутренний диаметр, мкм — 60;
внешний диаметр, мкм — 110;
угол наклона кончика — 25°;
длина рабочего канала, мм — 0,5;
гладкий, закругленный кончик наконечника для мягкого удержания.

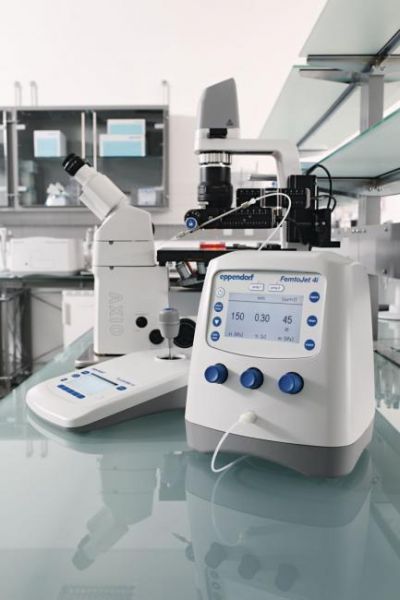

Программируемый микроинъектор применяется для воспроизводимых микроинъекций растворов в адгезивные и суспензионные клетки. Благодаря подключению к внешнему источнику давления (баллон с сжатым газом, компрессор), микроинъектор FemtoJet 4х позволяет вводить большее количество раствора за 1 инъекцию.
Возможность автоматизации и синхронизации с микроманипуляторами производства Eppendorf.
собственный источник давления со встроенным компрессором;
объем инъекции — от фемтолитра (10⁻¹⁵ л) до 100 пиколитров;
может быть установлен на всех стандартных системах микроманипуляции, в том числе и других фирм-производителей;
большой ЖК-дисплей.
Технические характеристики:
Установка параметров: время инъекции, инъекционное давление и компенсационное давление;
продолжительность инъекции, с — 0-99,9, с шагом 0,01;
давление при инъекции, гПа — 5-6000, с шагом 1;
давление при компенсации, гПа — 5-6000, с шагом 1;

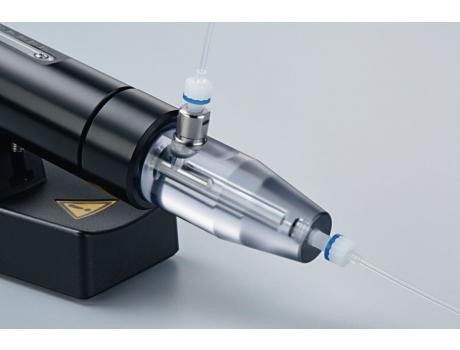

Гидравлический микроинъектор CellTram 4r Air является обновлённой версией микроинъектора предыдущего поколения CellTram Air, но в отличие от ранней версии имеет винт грубой и точной регулировки.
Пневматический микроинъектор CellTram 4r Air предназначен для бережного удержания суспензионных клеток, например яйцеклетки, при проведении микроманипуляций.
Инъектор снащен системами поршня и цилиндра, не требующими ухода и позволяющими проводить инъекцию с минимальной силой трения. Большие эргономичные ручки управления и устойчивое основание максимально уменьшают возможность случайных вибраций, что предотвращает гибель клеток вследствие повреждения капиллярами.
Точная и грубая настройка разрешающей способности, чувствительности и реагирования (1:1 и 1:10);
изменение объема за оборот ручки с тонким / грубым приводом, мкл — 60/600;
инъекционная трубка из фторированный этиленпропилен (FEP), длина 1,3 м, внутренний диаметр 0,5 мм, внешний диаметр 2 мм;
максимальный давление, гПа — 3000;
минимальный регулируемый объем, нл — 100;
объем цилиндра, мл — 10;
создание давления: пневматическая система цилиндр-поршень с воздушным наполнением.
Гидравлический микроинъектор CellTram 4r Oil является обновлённой версией микроинъекторов предыдущего поколения CellTram Oil и CellTram vario.
Гидравлический микроинъектор для ИКСИ, переноса суспензионных, эмбриональных стволовых клеток, органелл, например ядер; для извлечения клеток, биопсии полярных телец и бластомеров. Имеет винт грубой и точной регулировки.
Микроинъекторы оснащены системами поршня и цилиндра, не требующими ухода и позволяющими проводить инъекцию с минимальной силой трения. Большие эргономичные ручки управления и устойчивое основание максимально уменьшают возможность случайных вибраций, что предотвращает гибель клеток вследствие повреждения капиллярами.
Точная и грубая настройка разрешающей способности, чувствительности и реагирования (1:1 и 1:10);
изменение объема за оборот ручки с тонким / грубым приводом, мкл — 1/10;
инъекционная трубка из фторированный этиленпропилен (FEP), длина 1,3 м, внутренний диаметр 0,5 мм, внешний диаметр 2 мм;
максимальный давление, гПа — 20000;
минимальный регулируемый объем, нл — 1,5;
объем цилиндра, мл — 1;
создание давления: пневматическая система цилиндр-поршень с масляным наполнением.
Пневматический микроинъектор используется в ИКСИ, для бережного удержания суспензионных клеток, например яйцеклетки, а также для ручных микроинъекций и дозирования водных растворов. CellTram Air имеет оптимальное разрешение для фиксации яйцеклетки и очень прост в использовании, поскольку не требует заполнения маслом.
Оснащены системами поршня и цилиндра, не требующими ухода и позволяющими проводить инъекцию с минимальной силой трения. Большие, эргономичные ручки управления и устойчивые подставки максимально уменьшают возможность случайных вибраций, что предотвращает гибель клеток вследствие повреждения капиллярами.

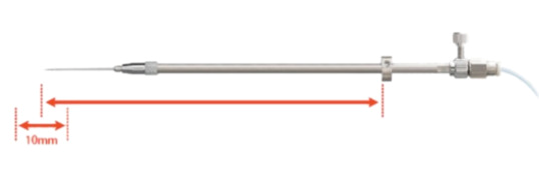

Универсальный держатель капилляров для монтажа со всеми стандартными микроманипуляторами;
оптимальная разрешающая способность для захвата суспензионных клеток;
простая установка рабочей точки с помощью вентиля для выравнивания давления;
генерация давления - система поршня и цилиндра, наполнение воздухом, не требует ухода;

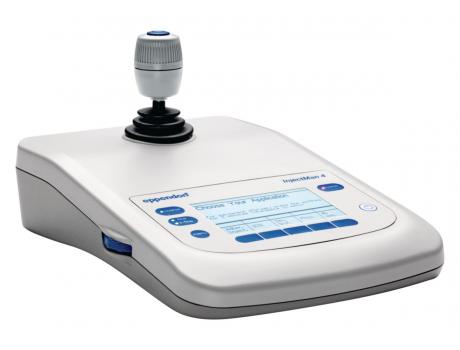

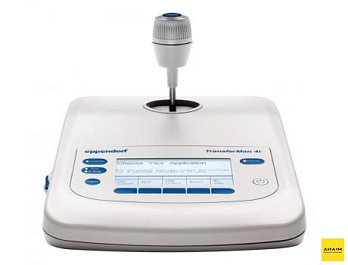

Программируемый манипулятор для грубых и точных операций с пропорциональным управлением. Применяется в различных областях медицины и биологии: для проведения процедуры ИКСИ в ЭКО-лабораториях, для манипуляций с суспензионными клетками, переноса эмбриональных стволовых клеток и инъекции ДНК, ядерного переноса и преимплантационной генетической диагностики. Микроманипулятор может быть установлен на микроскопы различных фирм-производителей при помощи специальных адаптеров.
Максимальная точность позиционирования и исключительная динамическая и статическая стабильность для работы без вибрации;
интуитивное, простое и удобное управление;
уникальное ощущение движения и контроль работы без задержки движения капилляра;
джойстик DualSpeed позволяет осуществлять 2 типа движения одним джойстиком: - прямой контроль (пропорциональный) контроль движений 1:1 без латерального периода передачи движения обеспечивает ощущение работы на гидравлической системе; - динамический контроль, устанавливается до 1000% (макс 10 000 мкм/сек);
новая концепция управления с заранее запрограммированными методами;
5 предустановленных шаблонов настроек манипулятора с возможностью редактирования: -Cell transfer - перенос клеток; -ICSI – проведение процедур ИКСИ; -DNA injection - инъекция растворов к клетки; -Basic – базовые настройки; -My application – пользовательские настройки.
Технические характеристики:
один джойстик для перемещения по осям X,Y,Z;
3 шаговых микромотора с разрешением 20 нм;
максимальный диапазон перемещения по 3 осям, мм – 20;
скорость перемещения, мкм/с – до 10 000;
режим работы: грубый, точный, сверхточный;
регулировка угла наклона капилляродержателя от 0° до 90°;
подключение к ПК - SubD9, male;
габариты блока управления, ШхГхВ, мм - 205×288×152;
Программируемый манипулятор для грубых и точных операций с пропорциональным управлением. Применяется в различных областях медицины и биологии: для проведения процедуры ИКСИ в ЭКО-лабораториях, для манипуляций с суспензионными клетками, переноса эмбриональных стволовых клеток и инъекции ДНК, ядерного переноса и преимплантационной генетической диагностики.

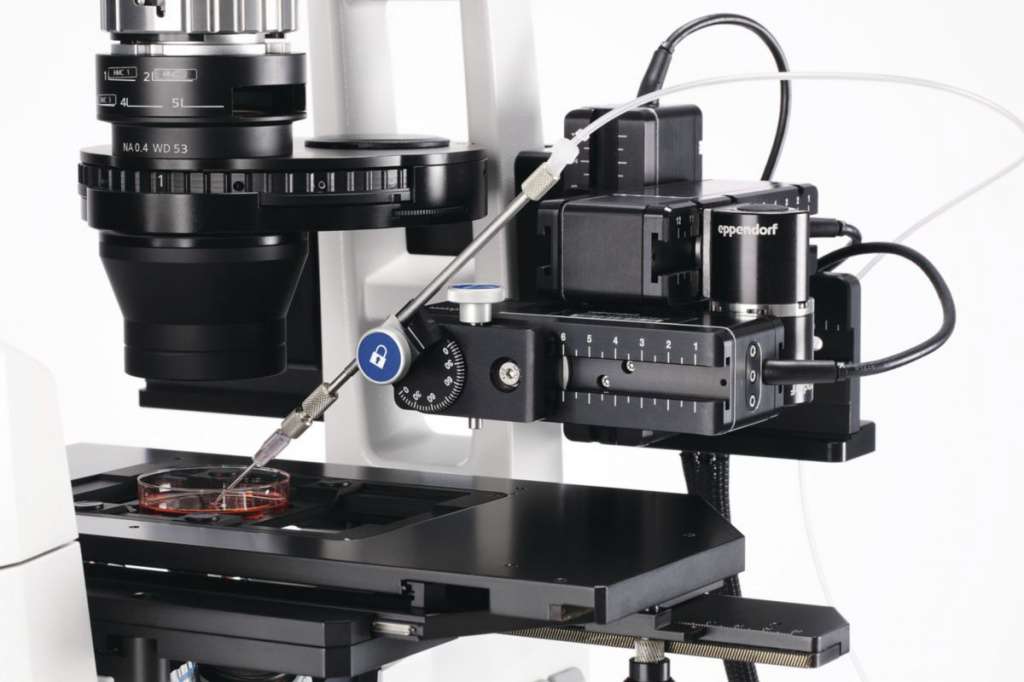

Микроманипулятор может быть установлен на микроскопы различных фирм-производителей при помощи специальных адаптеров.
Максимальная точность позиционирования и исключительная динамическая и статическая стабильность для работы без вибрации;
интуитивное, простое и удобное управление;
уникальное ощущение движения и контроль работы без задержки движения капилляра;
джойстик DualSpeed позволяет осуществлять 2 типа движения одним джойстиком:
прямой контроль (пропорциональный) контроль движений 1:1 без латерального периода передачи движения обеспечивает ощущение работы на гидравлической системе
динамический контроль, устанавливается до 1000% (макс 10 000 мкм/сек).
новая концепция управления с заранее запрограммированными методами;
5 предустановленных шаблонов настроек манипулятора с возможностью редактирования:

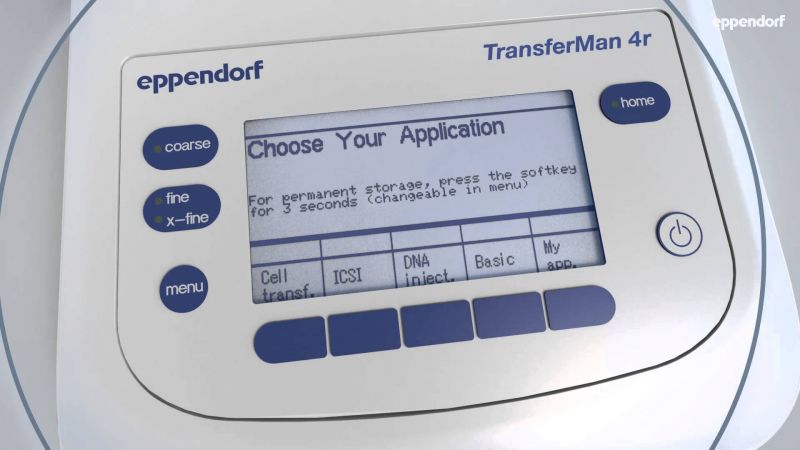

Cell transfer - перенос клеток;
ICSI – проведение процедур ИКСИ;
DNA injection - инъекция растворов к клетки;
Basic – базовые настройки;
My application – пользовательские настройки.
Технические характеристики:
один джойстик для перемещения по осям X,Y,Z;
3 шаговых микромотора с разрешением 20 нм;
максимальный диапазон перемещения по 3 осям – 20 мм;
скорость перемещения, мкм/с – до 10 000;
режим работы: грубый, точный, сверхточный;
регулировка угла наклона капилляродержателя от 0° до 90°;
подключение к ПК - SubD9, male;
габариты блока управления, ШхГхВ, мм - 205 × 288 × 152;
Регистрационное удостоверение на медицинское изделие
Росздравнадзора
800 000,=
800 000,= RUB

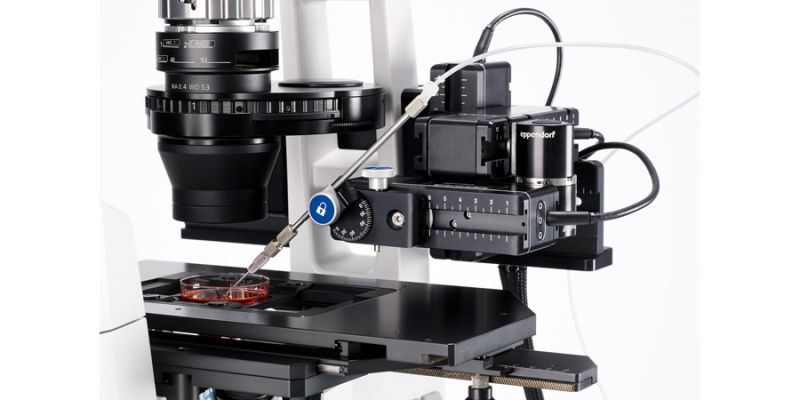

Программируемый манипулятор для грубых и точных операций с пропорциональным управлением. Применяется в различных областях медицины и биологии: для проведения процедуры ИКСИ в ЭКО-лабораториях, для манипуляций с суспензионными клетками, переноса эмбриональных стволовых клеток и инъекции ДНК, ядерного переноса и преимплантационной генетической диагностики; в комплекте с MicroDissector для микродиссекции.
Микроманипулятор может быть установлен на микроскопы различных фирм-производителей при помощи специальных адаптеров.
Привод - дисковый ротор, шаговый двигатель;
разрешающая способность около 40 нм в микрошаг;
расстояние перемещения по каждой оси около 20 мм;
управление с помощью центрального джойстика;
максимальная скорость инструмента, мкм/с — 7500;
область применения - микроинъекция в суспензионные клетки и микродиссекция;
грубое и точное движение осуществляется одним джойстиком и переключается нажатием одной кнопки, при этом перемещение происходит по трем осям (X, Y, Z);
плавная регулировка скорости движения или рабочего диапазона осуществляется вращением управляющего колесика на пульте управления;
для предотвращения случайного разрушения капилляров и фиксирования плоскости инъекции возможно программирование предела движения по оси Z;
сохранение трех независимых рабочих положения;
повторяющиеся рабочие процессы могут быть автоматизированы.

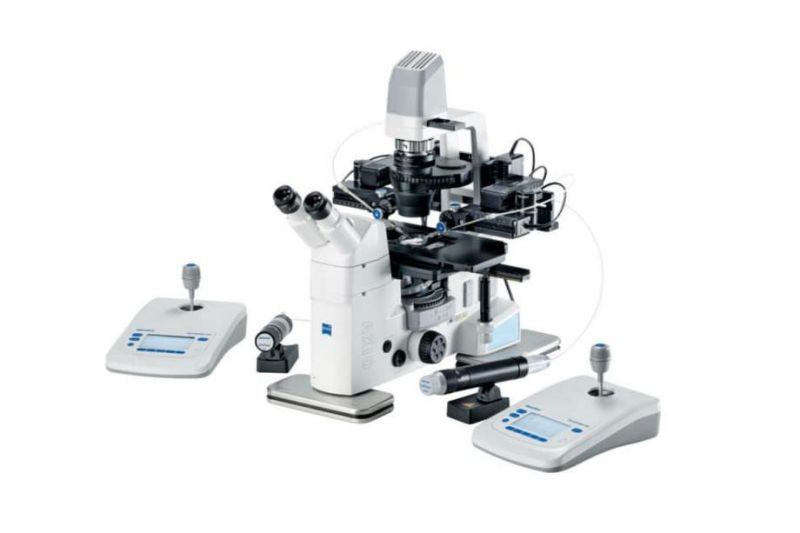

Программируемые манипуляторы Eppendorf предназначены для проведения ICSI, IMSI и PGD.
Системы отличаются легкостью настройки, надежностью, простотой эксплуатации и обслуживания; обеспечивают высокую эффективность работы эмбриолога за счет автоматизации процедур; соответствуют требованиям современной лаборатории ЭКО и международным стандартам ISO.
Полностью моторизированная и программируемая система.
Нет дополнительных затрат на сервисное обслуживание и поддержание герметичности системы, за счет отсутствия гидравлических элементов.
Нет эффекта запаздывания – движение капилляра пропорционально движению руки оператора.
Программирование и сохранение 3-х рабочих позиций каждого капилляра в профиле пользователя – максимальная автоматизация процедуры и экономия времени.
Быстрая и легкая замена капилляра, благодаря автоматическому возврату манипулятора и откидному механизму держателя капилляра.

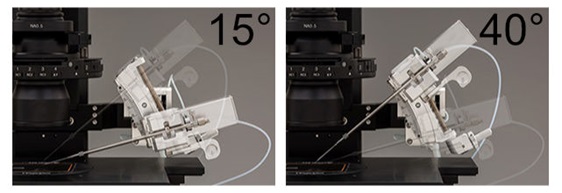

Угол наклона капилляра легко корректируется поворотным винтом.
Фиксация плоскости инъекции – нет случайного разрушения капилляра.
Перемещение капилляра по трем осям при помощи одного джойстика.
Видео: производство химер - перенос эмбриональных стволовых клеток.
Систему можно устанавливать на микроскопы и исследовательского и базового уровней Olympus, Nikon, Ziess и других производителей.
Все компоненты системы Eppendorfзарегистрированы ФСН в Сфере Здравоохранения и Социального Развития.
Обучение проводится специалистами Диаэм на рабочем месте пользователя.
Диаэм обеспечивает комплексное оснащение лабораторий ЭКО: широкий выбор СО2- и мультигазовых инкубаторов, микроскопов, центрифуг с подогревом, криотехники для хранения образцов, рабочих станций, систем маркировки образцов для жидкого азота, пластика, капилляров и др.
Подробный каталог на русском языке, научные статьи на английском языке и видеоматериалы по клеточным технологиям будут вам доставлены или отправлены почтой по вашему запросу.
Микроманипуляторы — технические устройства, позволяющие производить различные действия (забор или внедрение, перемещение) с такими микрообъектами, как отдельные ядра клеток, клетки, группы клеток.
Микроинъектор по сути является устройством, которое может инъектировать или аспирировать жидкости и объекты, размер которых меньше диаметра микрокапилляра.
В зависимости от особенностей устройства выделяют следующие типы микроинъекторов:
электропневматические, имеющие возможность синхронизации с микроманипулятором, предназначенные только для введения растворов объёмом в несколько нанолитров;
Зачастую для облегчения проникновения капилляра в клетку или для отделения одной клетки от культуры или ткани используются вспомогательные устройства — микродиссектры или микроперфораторы. Эти устройства позволяют сделать "надрез" или "отверстие" в клеточной стенке с минимальным повреждением содержимого клетки.
Обязательное условия использования микроманипулятора и микроинъектора является наличие микроскопа (прямого, инвертированного или стерео).
Примеры применения микроманипуляторов и микроинъекторов:
медицина: ЭКО (инъекция сперматозоидов в яйцеклетку); педимптантационная диагностика в ЭКО (забор полярного тельца, бластомера или клетки трофэктодермы) для последующего генетического и кариологического анализа;
экспериментальная биология: получение химерных животных организмов: инъекция ЭСК и ИПСК клеток в полость балстоцисты; получение геномодифицированных животных и модельных организмов: инъекция различных генноинженерных конструкций в цитоплазму или пронуклеус;
биотехнология: введение генноинженерных конструкций в цитоплазму или ядро для получения клеток-продуцентов с заданными свойствами;
цитология: метод локальной фиксации потенциала (patch-clamp) для измерения свойств импульса.
Микроманипуляторы — технические устройства, позволяющие производить различные действия (забор или внедрение, перемещение) с такими микрообъектами, как отдельные ядра клеток, клетки, группы клеток. Микроинъектор по сути является устройством, которое может инъектировать или аспирировать жидкости и объекты, размер которых меньше диаметра микрокапилляра.
