Для ряда работ, проводящихся с клетками, таких как процедуры экстракорпорального оплодотворения и интрацитоплазматическая инъекция сперматозоида, необходимы очень точные перемещения, выполнение которых требует специального оборудования. Микроманипуляционная система Narishige Takanome это уникальные возможности скорости и удобства манипуляций при работе с любыми объектами. Высокоточные системы Narishige делают доступной работу с клетками под объективом микроскопа, обеспечивая максимальное удобство при манипуляциях с любым образцом.
Система Narishige Takanome позволяет специалистам удобно фиксировать манипуляторы в нужном положении и легко регулировать угол наклона, выполнять быструю замену иглы или образца, все это позволяет обеспечить максимальное удобство при работе с разными образцами и различными типами лабораторной посуды.
Преимущества микроманипулятора Narishige Takanome
- Отсутствие грубой настройки, которое позволяет осуществлять управление намного быстрее;
- плавное перемещение по осям X, Y, Z с помощью дополнительной рукоятки и вдоль оси держателя (ось Т);
- специальный джойстик для системы управления имеет регулировку по высоте;

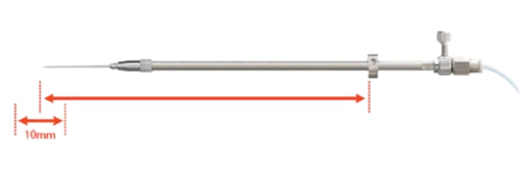

- возможность выравнивания; пипетки с осью микроскопа происходит автоматически за счет специального зажима, который позволяет настроить и зафиксировать требуемое для работы расстояние держателя;

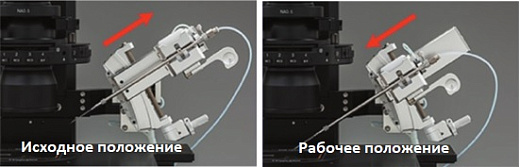

- перевод микропипетки из рабочего положения в исходное путем нажатия кнопки или легкого оттягивания рычажка;
- запоминание и быстрый возврат в рабочее положение кончика микропипетки в том числе, после замены пипетки;

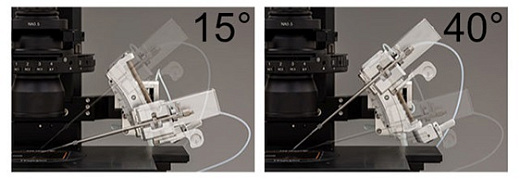

- регулировка угла пипетки в диапазоне от 15 до 40 градусов с визуальным контролем по большой и хорошо читаемой угловой шкале;
- не требуется проведения дополнительных настроек, поскольку кончик пипетки всегда остается в поле зрения и в фокусе.
Для подготовки к работе микроманипулятора Narishige Takanome необходимы всего три действия: установка адаптера на микроскоп, с последующей установкой модулей перемещения на адаптер и настройка центра оптической оси с помощью специального стержня, идущего в комплекте.
Комплект поставки: комплект манипуляторов на левую и правую стороны микроскопа, адаптеры для крепления на микроскоп. Микроскоп и инжекторы в комплект не входят. Система совместима с любыми моделями инвертированных микроскопов.
Выбор адаптеров под модель микроскопа
|
Модель
|
Адаптер
|
|
Olympus
|
IX71
|
MTK-1-O2
|
|
IX73, IX83
|
MTK-1-O3
|
|
Nikon
|
ECLIPSE Ti
|
MTK-1-N2
|
|
ECLIPSE Ts2R
|
MTK-1-N3
|
|
ECLIPSE Ti2
|
MTK-1-N4
|
|
Carl Zeiss
|
Axiovert 200, Axio Observer 3/5/7
|
MTK-1-Z1
|
|
Axio Vert.A1
|
MTK-1-Z2
|
|
Leica
|
DMi8
|
MTK-1-L2
|
Технические характеристики микроманипулятора Narishige Takanome
- Диапазон перемещения по осям X/Y/Z:
- точный контроль, мм — 10;
- полный поворот, мкм — 250;
- минимальное деление, мкм — 5.
- Диапазон перемещения по оси T-axis (для держателя микропипетки):
- точный контроль, мм — 10;
- полный поворот, мкм — 1,000;
- минимальное деление, мкм — 20.
- Диапазон рабочего угла 15° ~ 40°;
- Размеры/вес:
- модуль управления, Ш×Д×В, мм — 85,6 ×225 ~ 235×151 ~ 171;
- вес, кг — 1,9;
- модуль перемещения, Ш×Д×В, мм — 108 ~ 138×145 ~ 155×100 ~ 150;
- вес, г — 820.
