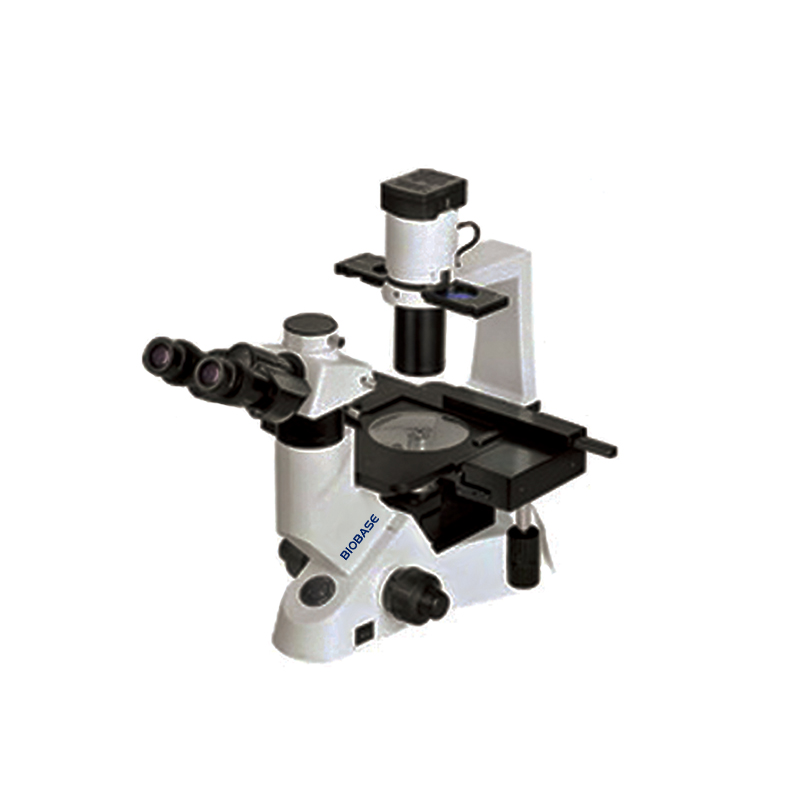

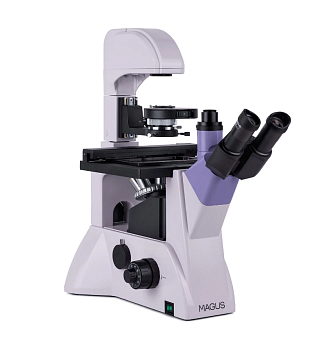

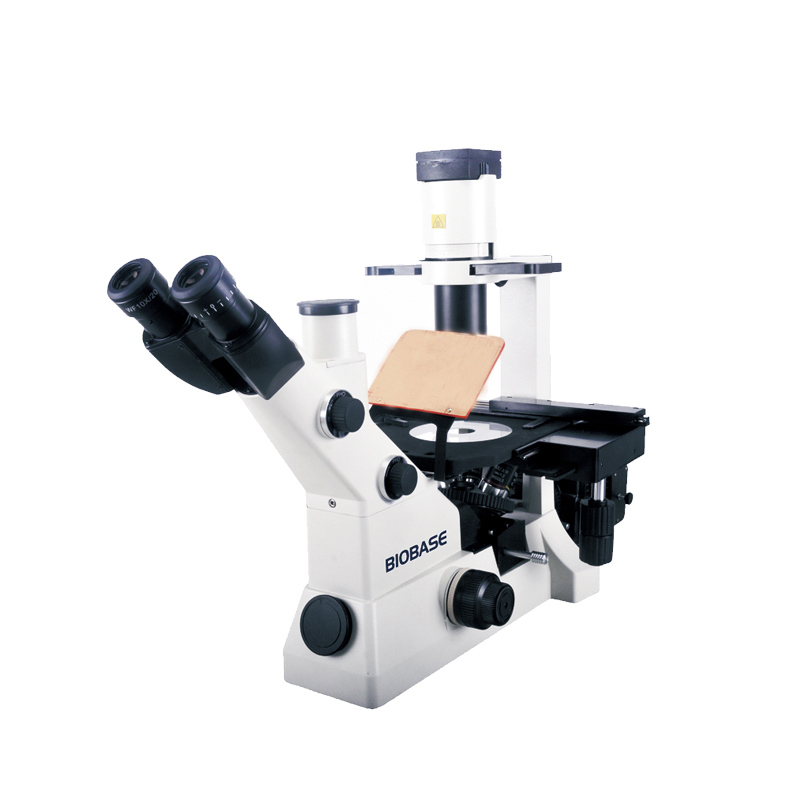

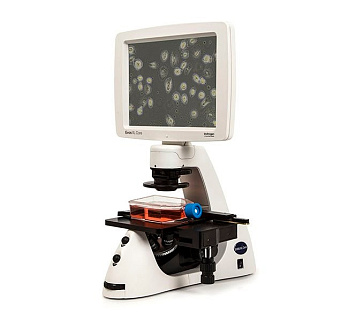

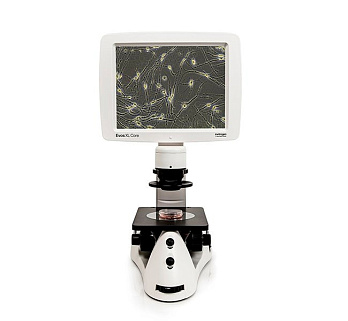

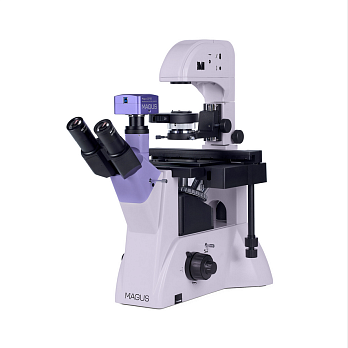

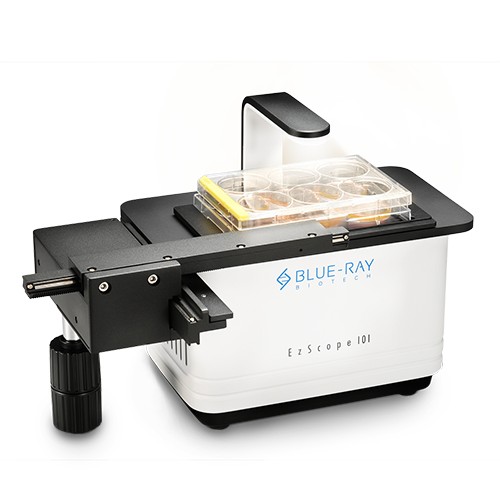

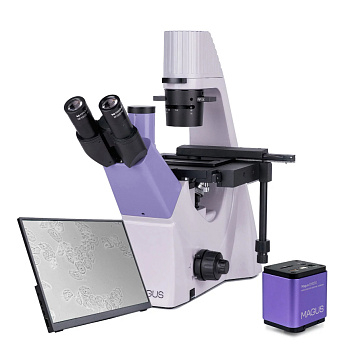

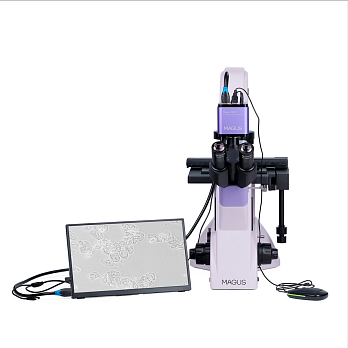

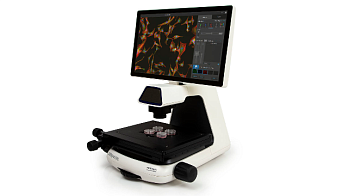

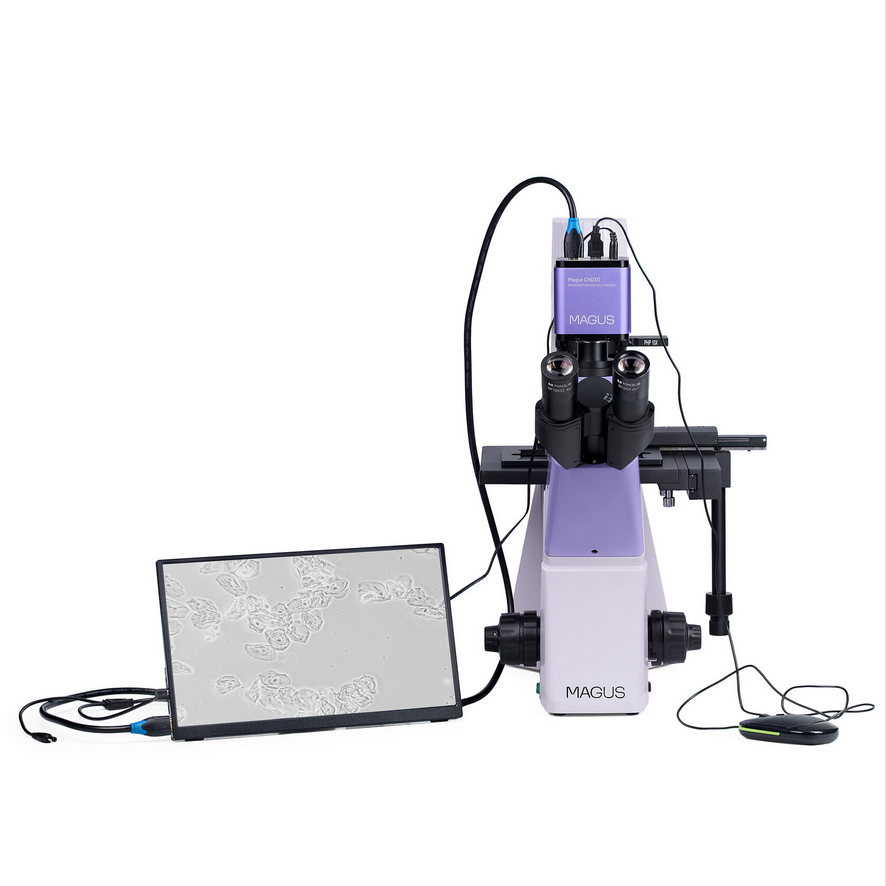

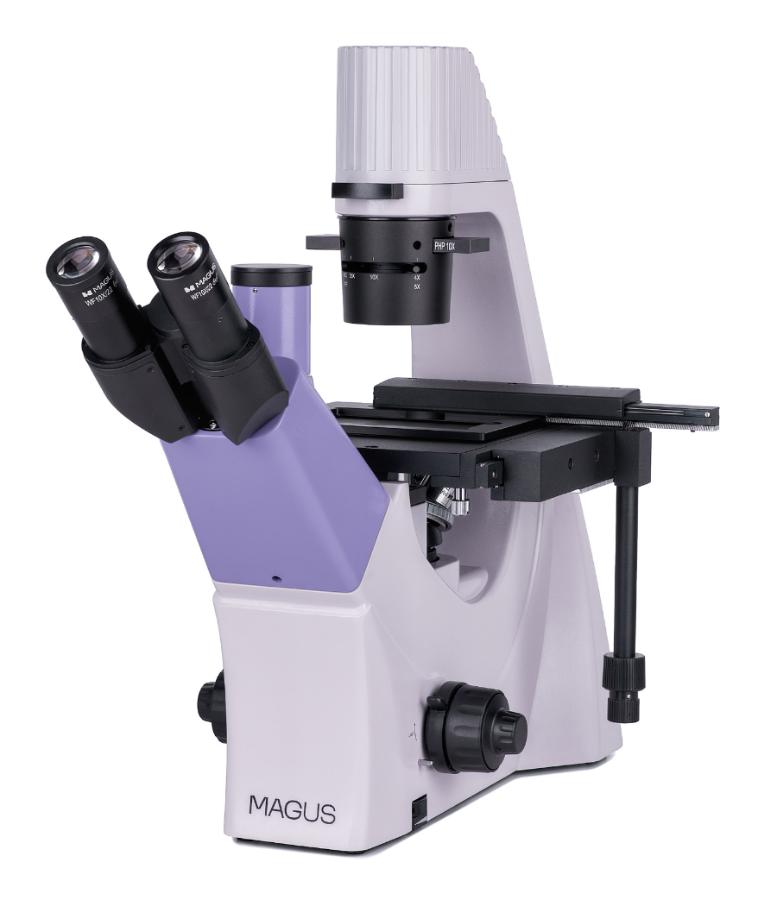

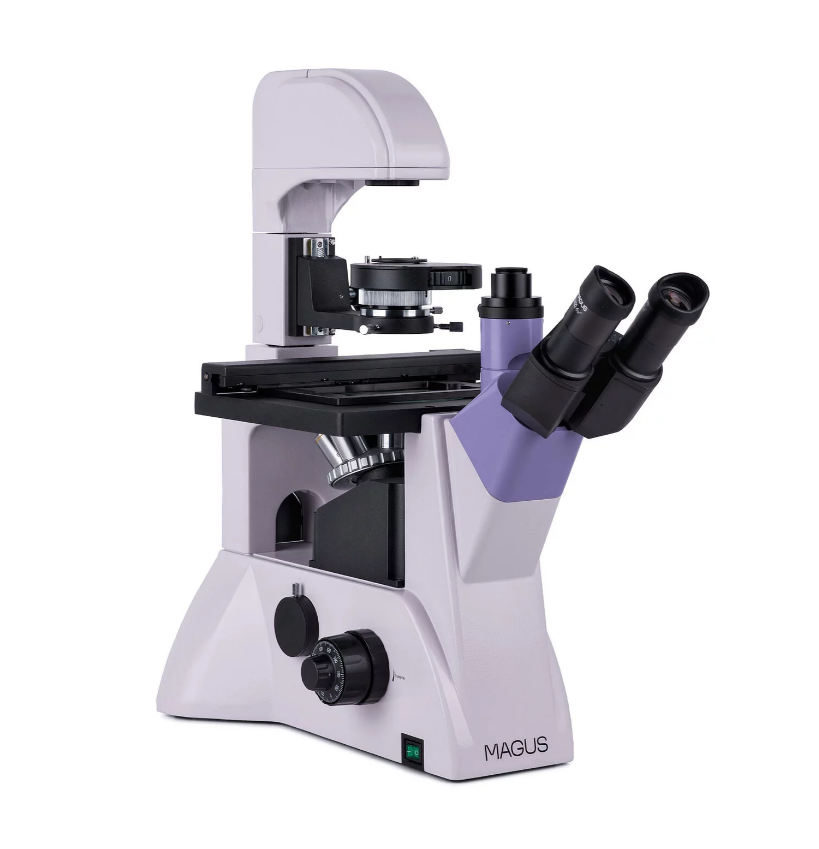

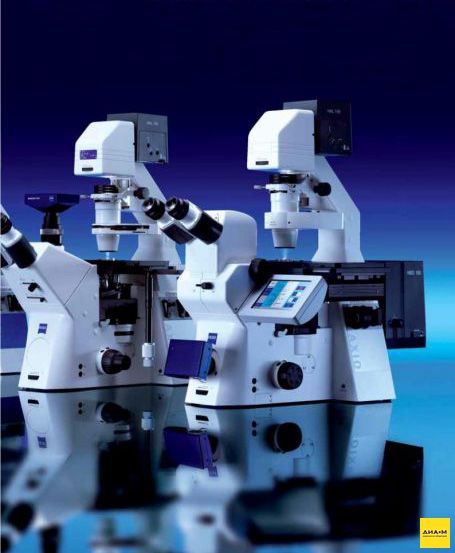

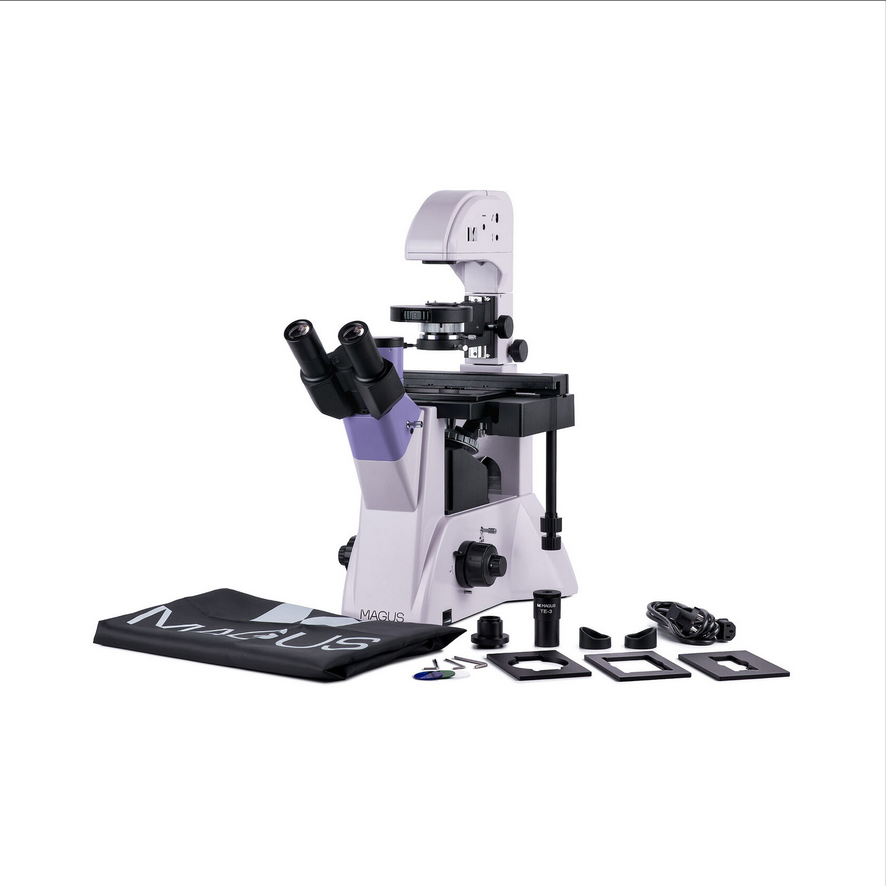

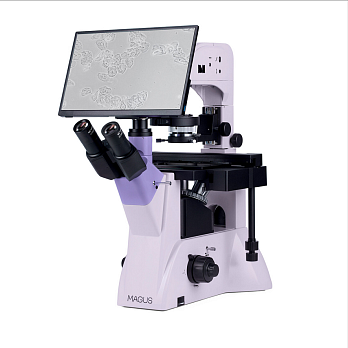

Инвертированные микроскопы — световые микроскопы, где изменён ход лучей относительно прямых световых микроскопов: объективы расположены под исследуемым образцом, осветительный конденсор находится сверху. Такая "перевернутая" конструкция позволяет вести исследование объекта с его нижней стороны, причем как толщина объекта исследования, так и посуда не играют особой роли.
Серия моторизированных высокоскоростных мультифункциональных инвертированных микроскопов, способных интегрироваться в любые системы для различных методов исследования (СП, ТП, ДИК, ФК, флуоресценция, рельефный контраст, TIRF-флуоресценция полного внутреннего отражения, конфокальная микроскопия, FRET-резонансный перенос энергии флуоресценции, фотоактивация, микроинъекции и т.д). Модульная структура позволяет быстро изменять систему и расширяет функции исследования.
Высокая скорость моторизированного контроля и захвата изображения;
оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
окуляры с диоптрийной подстройкой — CFI 10х/22, 12,5х/16, 15х/14,5;
предметный столик — моторизированные столики с датчиками положения и перемещением по осям X-Y; 400 х 300 мм; фиксированные, прикрепляемые механические и др.;
кнопочная панель управления спереди и с боков микроскопа;
информативный цифровой дисплей на корпусе микроскопа;
возможность управления с удаленных блоков управления, с компьютера, джойстиком;
система лучшей фокусировки автоматически корректирует дрейф фокуса при добавлении реагентов и длительных наблюдениях;
возможность исследований в фазовом контрасте с NA-объективами без использования дополнительного фазирующего кольца (уже встроено в корпус микроскопа);
новая серия широкопольных объективов CFI S Plan Fluor ELWD и для фазового контраста CFI S Plan Fluor ELWD 20х/ 40х/ 60х, CFI Plan Apochromat 20x;
ПО NIS-Elements обеспечивает быстрый, точный и доступный контроль одновременно для всего оборудования, входящего в систему (микроскоп, камеры, периферия и др. компоненты);
встраиваемые осветители;
осветитель моторизированного лазера TIRF специально разработан для Ti-E и Ti-U; угол наклона лазера можно легко запомнить и с помощью контрольной панели возобновить; это устройство переключается с записи мультиволновых изображений TIRF на изображения флуоресценции.
Модификация Ti-А
Ручная модель с возможностью визуализации для лазерных применений.
Универсальная модель;
4 ручных порта, переключение портов;
линза Бертрана — подключаемая и фокусируемая вручную;
механизм грубой рефокусировки;
фокусировка путем вертикального перемещения револьвера объективов;
возможность переключения между грубой / средней / точной фокусировкой;
регулировка интенсивности излучения, выключение осветителя, VPD на передней части корпуса,
Серия моторизированных высокоскоростных мультифункциональных инвертированных микроскопов, способных интегрироваться в любые системы для различных методов исследования (СП, ТП, ДИК, ФК, флуоресценция, рельефный контраст, TIRF-флуоресценция полного внутреннего отражения, конфокальная микроскопия, FRET-резонансный перенос энергии флуоресценции, фотоактивация, микроинъекции и т.д). Модульная структура позволяет быстро изменять систему и расширяет функции исследования.
Высокая скорость моторизированного контроля и захвата изображения;
оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
окуляры с диоптрийной подстройкой — CFI 10х/22, 12,5х/16, 15х/14,5;
предметный столик — моторизированные столики с датчиками положения и перемещением по осям X-Y; 400 х 300 мм; фиксированные, прикрепляемые механические и др.;
кнопочная панель управления спереди и с боков микроскопа;
информативный цифровой дисплей на корпусе микроскопа;
возможность управления с удаленных блоков управления, с компьютера, джойстиком;
система лучшей фокусировки автоматически корректирует дрейф фокуса при добавлении реагентов и длительных наблюдениях;
возможность исследований в фазовом контрасте с NA-объективами без использования дополнительного фазирующего кольца (уже встроено в корпус микроскопа);
новая серия широкопольных объективов CFI S Plan Fluor ELWD и для фазового контраста CFI S Plan Fluor ELWD 20х/ 40х/ 60х, CFI Plan Apochromat 20x;
ПО NIS-Elements обеспечивает быстрый, точный и доступный контроль одновременно для всего оборудования, входящего в систему (микроскоп, камеры, периферия и др. компоненты);
встраиваемые осветители;
осветитель моторизированного лазера TIRF специально разработан для Ti-E и Ti-U; угол наклона лазера можно легко запомнить и с помощью контрольной панели возобновить; это устройство переключается с записи мультиволновых изображений TIRF на изображения флуоресценции.
Модификация Ti-E
Полностью моторизированная модель для автоматического контроля (фокусирования, переключения портов, грубой фокусировки) и дополнения различным оборудованием. Возможность заказа модели с нижним портом.
Серия моторизированных высокоскоростных мультифункциональных инвертированных микроскопов, способных интегрироваться в любые системы для различных методов исследования (СП, ТП, ДИК, ФК, флуоресценция, рельефный контраст, TIRF-флуоресценция полного внутреннего отражения, конфокальная микроскопия, FRET-резонансный перенос энергии флуоресценции, фотоактивация, микроинъекции и т.д). Модульная структура позволяет быстро изменять систему и расширяет функции исследования.
Высокая скорость моторизированного контроля и захвата изображения;
оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
окуляры с диоптрийной подстройкой — CFI 10х/22, 12,5х/16, 15х/14,5;
предметный столик — моторизированные столики с датчиками положения и перемещением по осям X-Y; 400 х 300 мм; фиксированные, прикрепляемые механические и др.;
кнопочная панель управления спереди и с боков микроскопа;
информативный цифровой дисплей на корпусе микроскопа;
возможность управления с удаленных блоков управления, с компьютера, джойстиком;
система лучшей фокусировки автоматически корректирует дрейф фокуса при добавлении реагентов и длительных наблюдениях;
возможность исследований в фазовом контрасте с NA-объективами без использования дополнительного фазирующего кольца (уже встроено в корпус микроскопа);
новая серия широкопольных объективов CFI S Plan Fluor ELWD и для фазового контраста CFI S Plan Fluor ELWD 20х/ 40х/ 60х, CFI Plan Apochromat 20x;
ПО NIS-Elements обеспечивает быстрый, точный и доступный контроль одновременно для всего оборудования, входящего в систему (микроскоп, камеры, периферия и др. компоненты);
встраиваемые осветители;
осветитель моторизированного лазера TIRF специально разработан для Ti-E и Ti-U; угол наклона лазера можно легко запомнить и с помощью контрольной панели возобновить; это устройство переключается с записи мультиволновых изображений TIRF на изображения флуоресценции.
Модификация Ti-U
Ручная модель для различных исследовательских задач.
Базовая модель;
4 ручных порта, переключение портов;
механизм грубой рефокусировки;
фокусировка путем вертикального перемещения револьвера объективов;
возможность переключения между грубой / средней / точной фокусировкой;
регулировка интенсивности излучения, выключение осветителя, VPD на передней части корпуса,
Инвертированный микроскоп Nikon Eclipse Ts2 для рутинных работ — это преемник модели Nikon Eclipse TS100 с улучшенной функциональностью и эффективностью при сохранении высокой надежности и качества исполнения оптики Eclipse TS100.
Оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
револьвер объективов — 5-ти местный;
окуляры — 10Х;
новый метод рельефного контраста;
оснащены светодиодной подсветкой. В стандартной настройке и частой замене лампочек больше нет необходимости. Более того, у светодиодных осветителей нет разогрева нити накала, что позволяет сразу приступить к наблюдению клеток.
Инвертированный микроскоп Nikon Eclipse Ts2 для рутинных работ — это преемник модели Nikon Eclipse TS100 с улучшенной функциональностью и эффективностью при сохранении высокой надежности и качества исполнения оптики Eclipse TS100.
Оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
револьвер объективов — 5-ти местный;
окуляры — 10Х;
новый метод рельефного контраста;
оснащены светодиодной подсветкой. В стандартной настройке и частой замене лампочек больше нет необходимости. Более того, у светодиодных осветителей нет разогрева нити накала, что позволяет сразу приступить к наблюдению клеток.
Новый стандарт исследовательских инвертированных микроскопов в компактном корпусе.
Оптическая система — CFI60, настроенная на бесконечность;
тубус — бинокулярный, бинокулярный эргономичный;
сверхъяркий белый светодиодный (LED) осветитель (эко-освещение), встроенная линза Fly eye;
револьвер объективов — 5-ти местный;
окуляры — 10Х;
турель со сменными линзами;
включение / выключение и переключение между диаскопическим / эпископическим наблюдением обеспечивает интуитивную работу во время наблюдения образцов с помощью удобно расположенных кнопок на передней панели станины. В модели Eclipse Ts2R-FL элементы управления диаскопическим освещением расположены слева, а контроль эпи-флуоресценции сконцентрирован с правой стороны корпуса;
модели Eclipse Ts2R и Ts2R-FL оснащены светодиодной подсветкой. В стандартной настройке и частой замене лампочек больше нет необходимости. Более того, у светодиодных осветителей нет разогрева нити накала, что позволяет сразу приступить к наблюдению клеток;
разработан новый механический предметный столик с увеличенным диапазоном перемещения для наблюдения целого планшета. Также можно установить предел фокусировки в зависимости от размеров образца и посуды.
методы исследования — светлое поле, фазовый контраст, аподизированный фазовый контраст, модуляционный контраст (NAMC), дифференциально-интерференционный контраст (DIC), Emboss Contrast.
Инвертированные микроскопы — световые микроскопы, где изменён ход лучей относительно прямых световых микроскопов: объективы расположены под исследуемым образцом, осветительный конденсор находится сверху. Такая "перевернутая" конструкция позволяет вести исследование объекта с его нижней стороны, причем как толщина объекта исследования, так и посуда не играют особой роли.
оляет вести исследование объекта с его нижней стороны, причем как толщина объекта исследования, так и посуда не играют особой роли.
Микроскоп состоит из нескольких частей: визуализирующей, воспроизводящей и осветительной. Визуализирующая часть. Окуляр — часть оптической системы, обращенной к глазу наблюдателя, состоит из 2-5 или более линз. Окуляры привносят оптические искажения, но важнейшими характеристиками окуляров являются такие параметры, как вынос зрачка — расстояние от окуляра до глаза; поле зрения — угловой размер изображения, видимый через окуляр. Лучшими считаются широкопольные окуляры, обозначаются буквой W. Осветительная часть. Конденсор — это зеркальная, линзовая или зеркальнолинзовая система, которая собирает световые лучи и направляет их на рассматриваемый объект. Разрешающая способность микроскопа повышается с увеличением апертуры его конденсора. Чаще всего в простых учебных микроскопах конденсор несъемный и неподвижный, в остальных случаях конденсор снимается и при настройке освещения имеет фокусировочное перемещение вдоль оптической оси. Классификация конденсоров практически аналогична классификации объективов. Осветитель — источники света (естественные и искусственные). Воспроизводящая часть. Объективы — сложная оптическая часть микроскопа, предназначенная для построения изображения в плоскости с соответствующим увеличением. Объективы характеризуются номинальным увеличением, числовой апертурой (разрешающая способность объектива), типом коррекции (на бесконечность), коррекции оптических искажений.

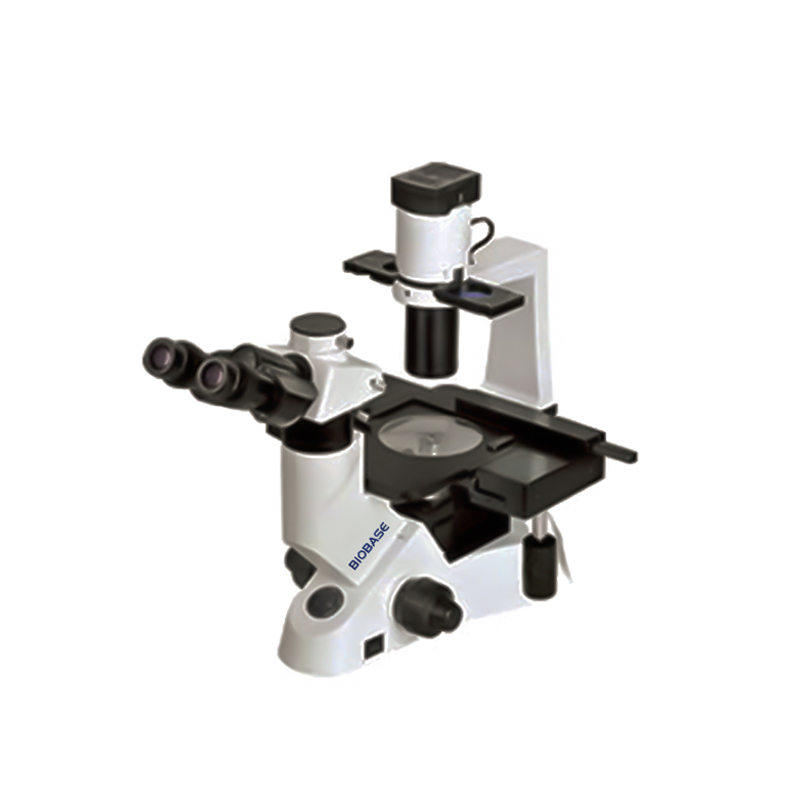

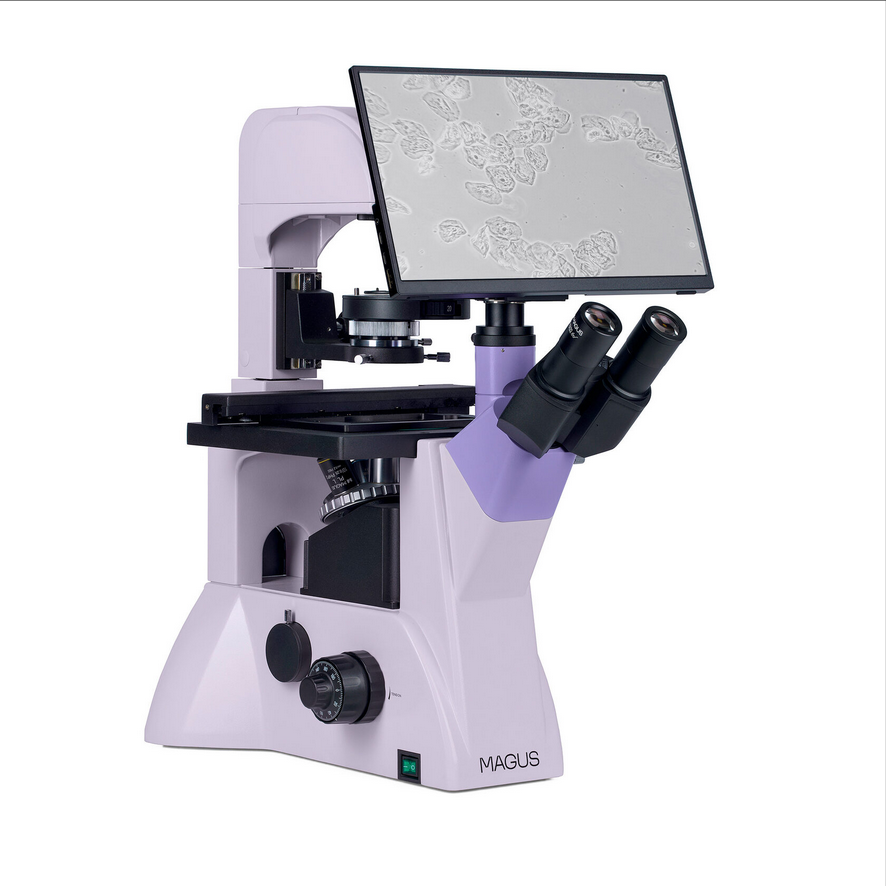

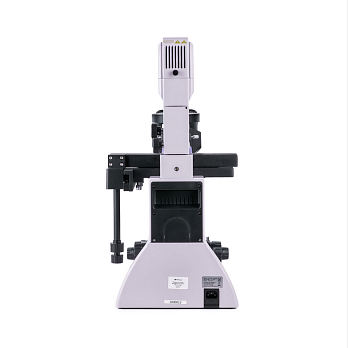

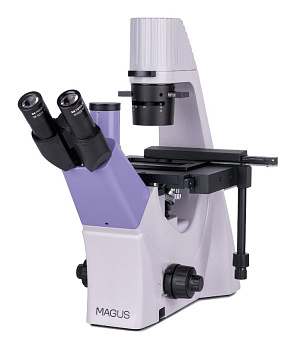

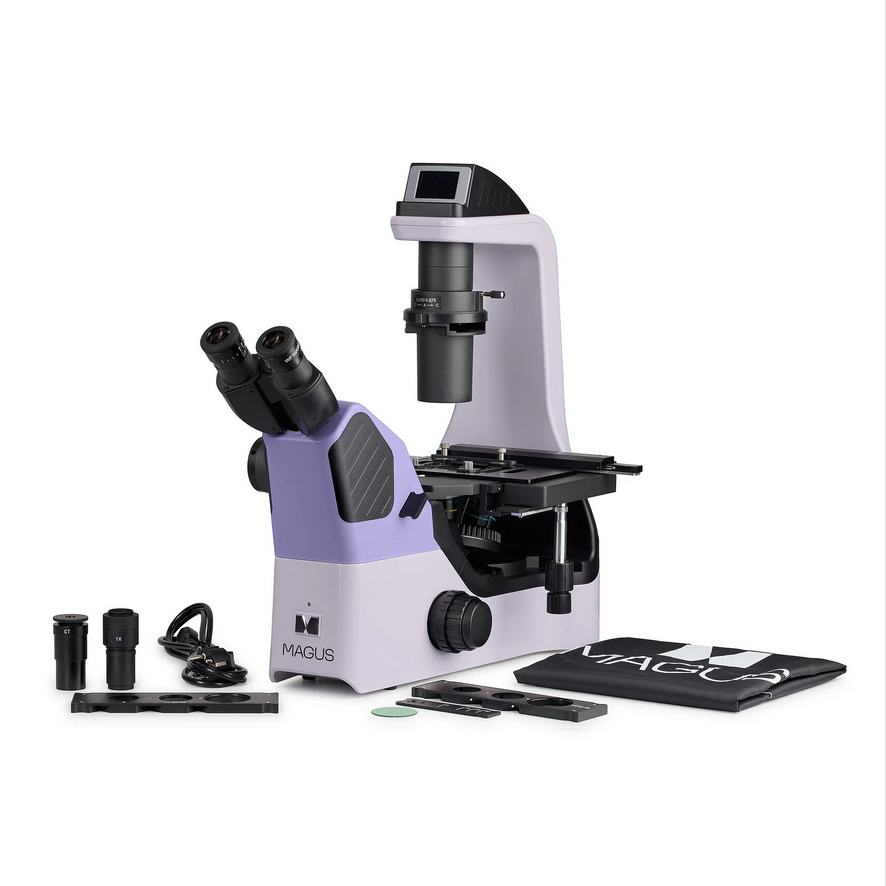

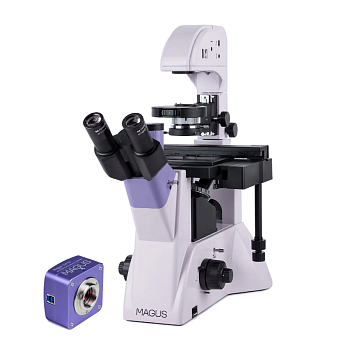

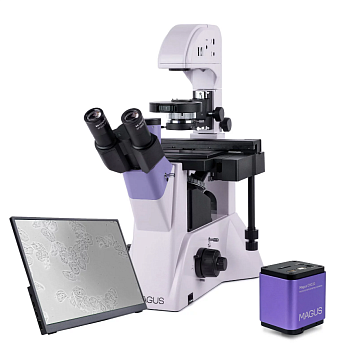

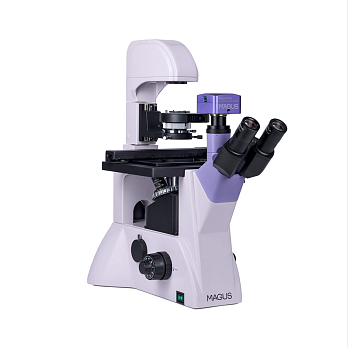

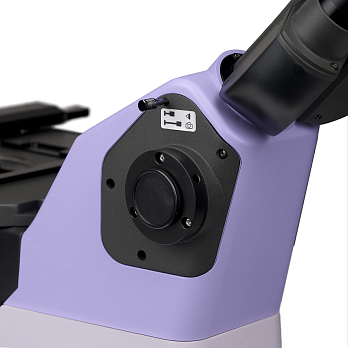

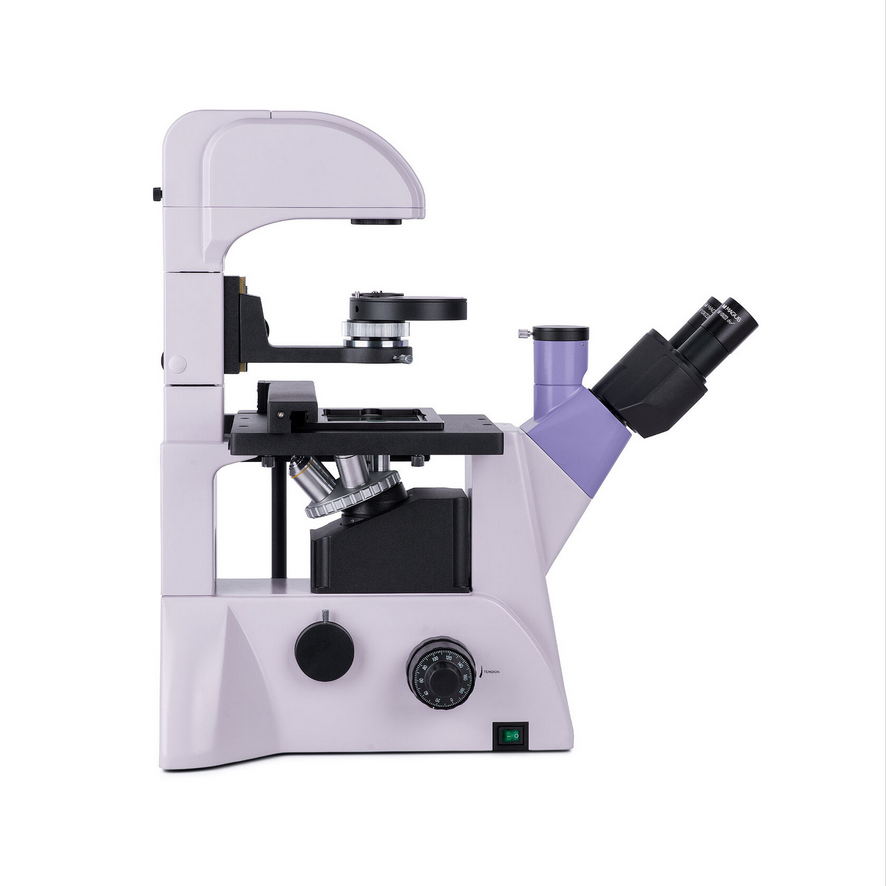

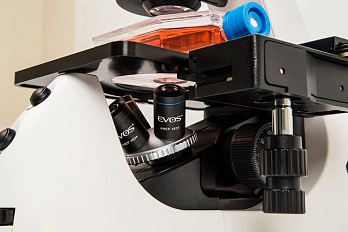

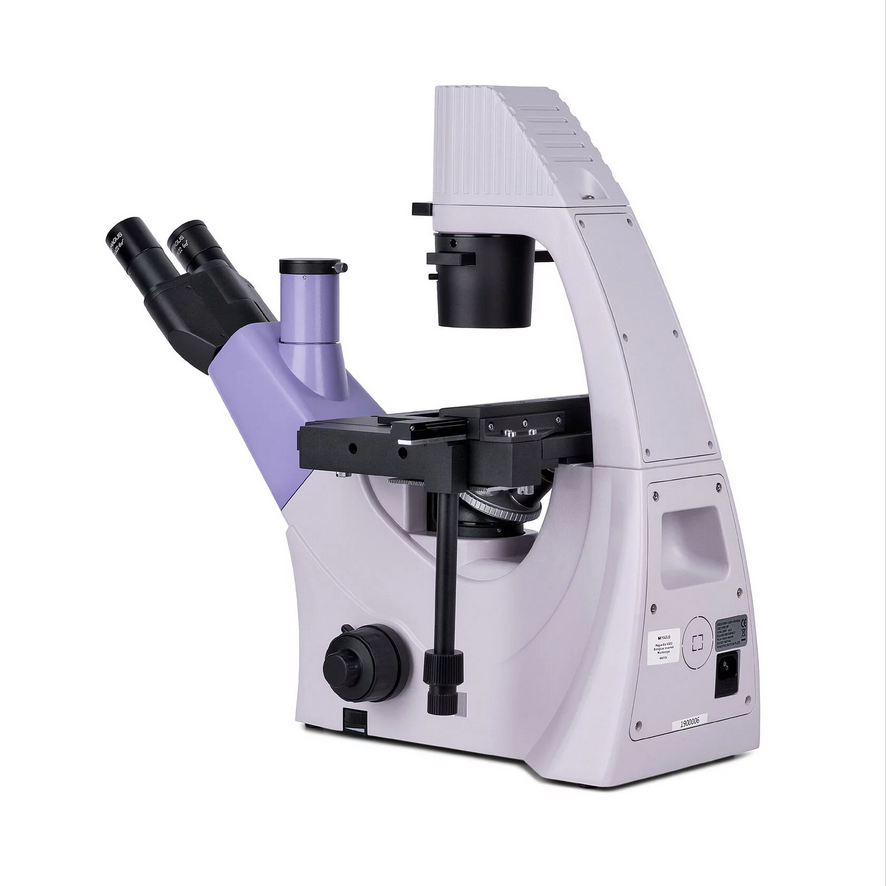

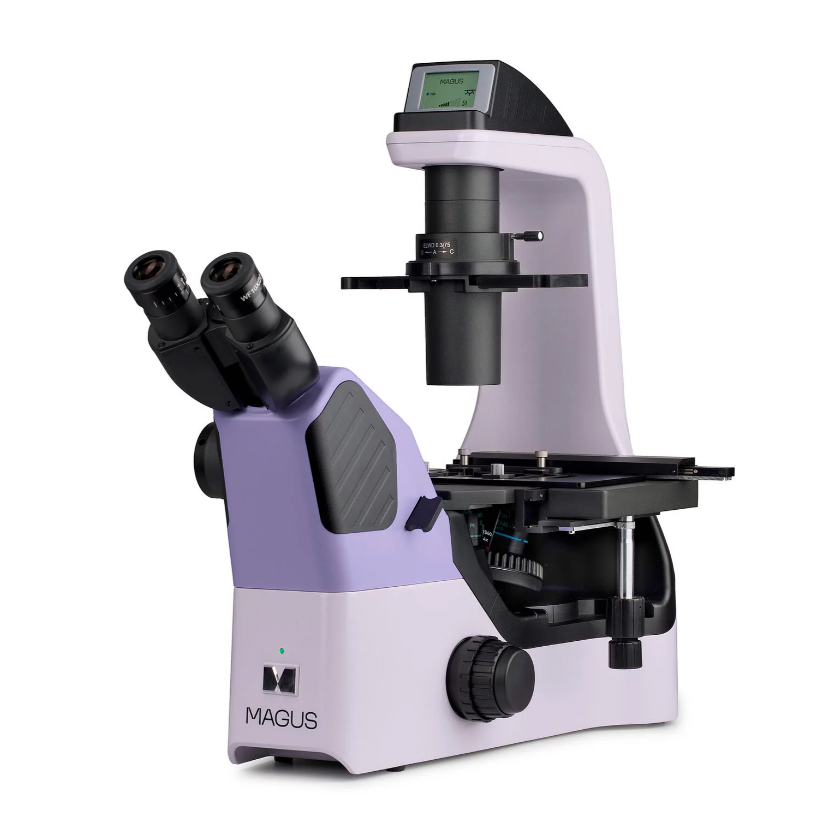

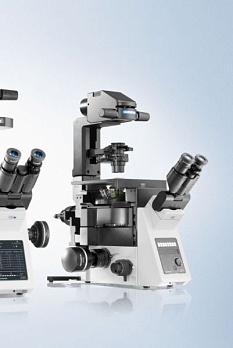

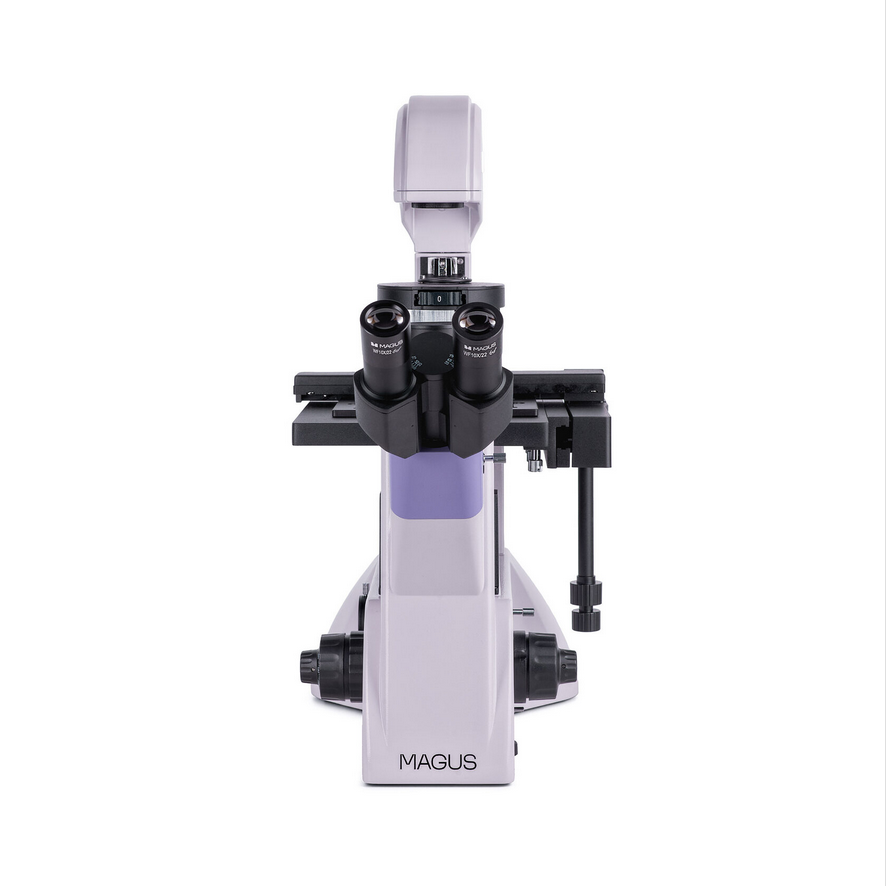

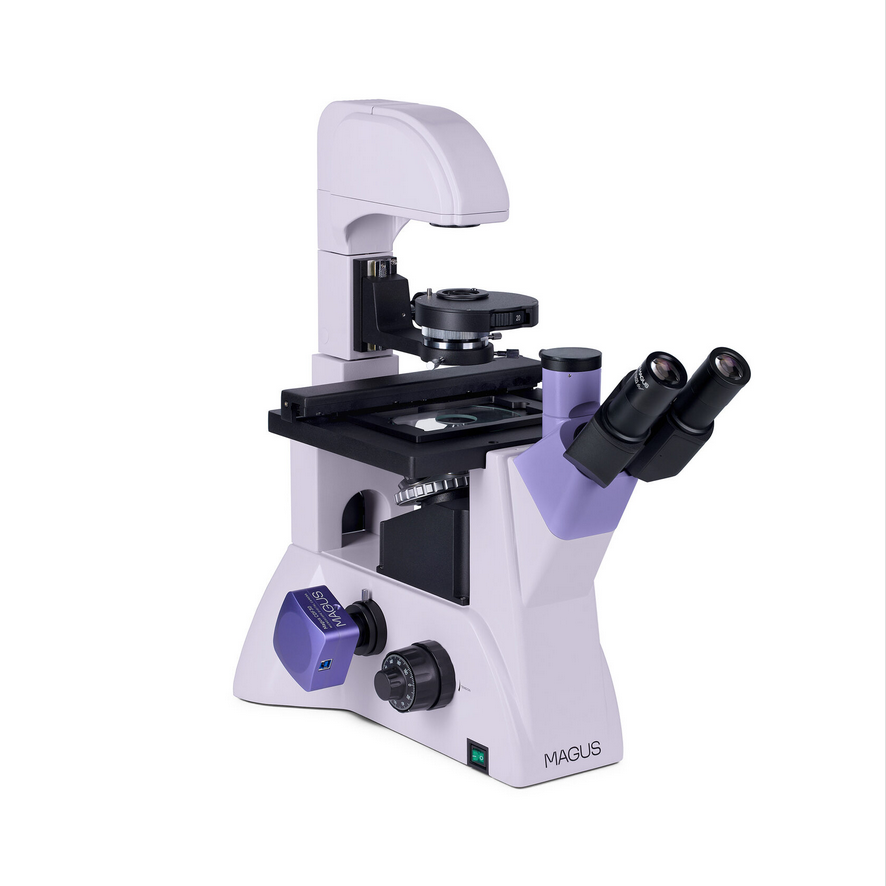

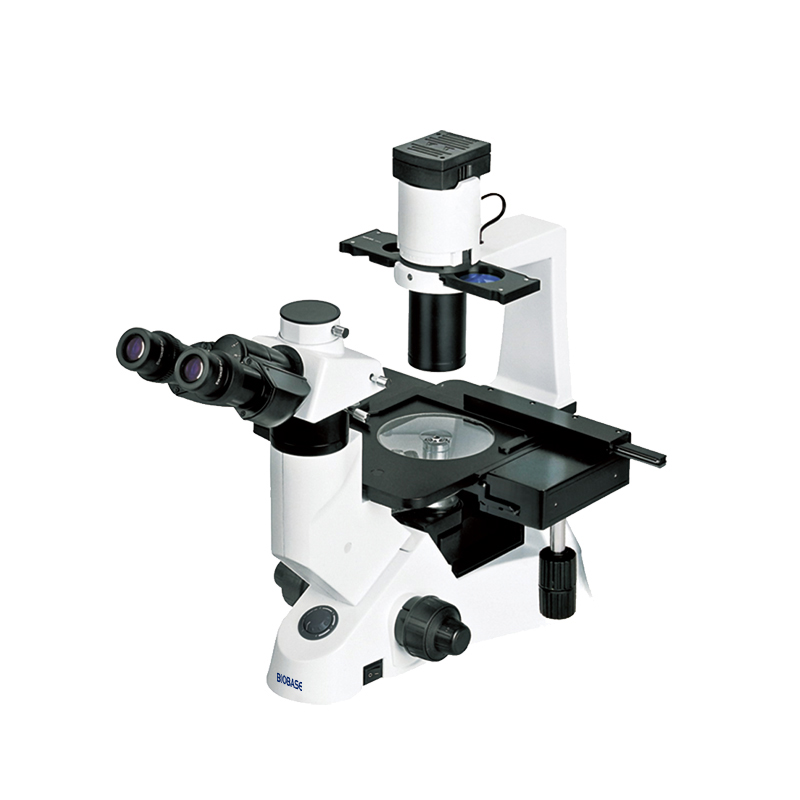

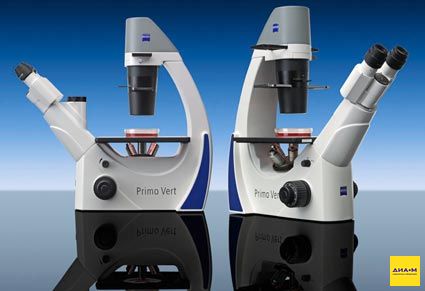

Инвертированные микроскопы отличаются тем, что их оптическая схема "перевернута", наблюдаемая плоскость образца направлена вниз, а револьверная головка с объективами находится под предметным столиком, благодаря этому плоскость образца всегда строго перпендикулярна оптической оси объектива. Увеличенное расстояние конденсора и большое рабочее расстояние между объектом и объективом позволяет размещать посуду разного формата, проводить манипуляции над объектом.
Толщина объекта, являющаяся строгим критерием для прямых микроскопов, не столь важна для инвертированных микроскопов. Инвертированные микроскопы отличаются меньшим увеличением по сравнению с другими микроскопами из-за увеличенной толщины лабораторной посуды (чашки Петри, флаконы культуральные и т.п.).
Методы контрастирования микрообъектов:
метод светлого поля (СП) — применяется при исследовании прозрачных препаратов с различными участками структуры. Пучок лучей из осветительной части микроскопа проходит препарат и объектив, этот пучок дает равномерно освещенное поле в плоскости изображения, элементы структуры препарата частично поглощают и отклоняют падающий на них свет, что и приводит к появлению изображения;
метод темного поля (ТП) — применяется при изучении живых неокрашенных объектов, достигается освещением объекта полым конусом света, ни один прямой луч не попадает на объектив, при отсутствии объекта поле будет темным, а при наличии светлый объект будет виден на темном поле в отраженном свете. Метод основан на эффекте Тиндаля. Известный пример этого эффекта — обнаружение пылинок в воздухе при освещении их узким солнечным лучом. Для реализации метода нужен свет по Келеру и темнопольный конденсор;
метод фазового контраста (ФК) — применяется для изучения живых объектов. Метод основан на изменении условий освещения при наблюдении слабоконтрастных биологических объектов. В отличии от метода темного поля, выявляющего лишь контуры объекта, метод ФК позволяет увидеть элементы внутренней структуры объекта. Метод реализован 2 способами: расположением элементов с фазовым и световым кольцами внутри оптических систем микроскопа и расположением этих элементов вне объектива и окуляра. Благодаря этому методу контраст живых неокрашенных микрообъектов резко увеличивается и они выглядят темными на светлом поле (позитивный ФК) или светлыми на темном фоне (негативный ФК);
поляризация — метод применяется для так называемых анизотропных объектов, такими объектами являются волокна, многие минералы, некоторые животные и растительные ткани. При исследованиях анизотропных препаратов перед осветительной частью микроскопа ставят поляризатор, а после объектива — анализатор. При скрещенных поляризаторе и анализаторе в темном поле зрения микроскопа видны элементы объекта;

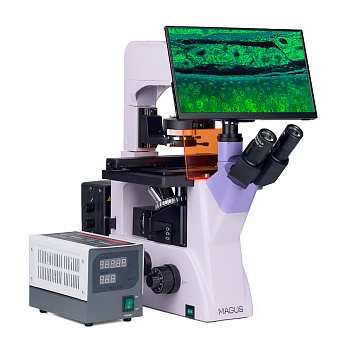

люминесценция (флуоресценция) — метод основан на наблюдении микрообъектов с использованием их способности к свечению. Этот метод имеет существенные преимущества перед обычными методами микроскопии: цветное свечение, высокая степень контрастности, возможность исследовать прозрачные и непрозрачные живые объекты, возможность наблюдать процессы в клетках и тканях в динамике, обнаружение локализации отдельных микроорганизмов.
По типу оптической коррекции объективы делятся на:
ахроматы — коррекция по цвету, устранены сферические и хроматические аберрации; плоское поле составляет примерно 65 % диаметра изображения (изображение наблюдаемого объекта может иметь некоторый сине-красный оттенок);
апохроматы — в сравнении с ахроматическими дают более четкое изображение и более четко передают цвета; достигается за счет расширенной спектральной области;
планахроматы — имеют ахроматическую коррекцию, устранена кривизна поля для обеспечения максимально резкого изображения на всем диаметре. Объективы такой конструкции лучше всего подходят для макрофотосъемки;
планапохроматы — оптические элементы этих объективов содержат флуорид, что позволят использовать их во флуоресцентной микроскопии;
семипланаты — коррекция по кривизне поля зрения.
Для работы с флуоресценцией используются объективы с маркировкой FLUOR. Их делают из материалов с низкой собственной флуоресценцией и хорошим пропусканием ультрафиолета.
Для улучшения апертуры используют иммерсионную жидкость, помещая в нее объектив. Как правило в качестве иммерсионной жидкости используется масло (обозначение О на объективе), реже вода (W), иногда глицерин (Gli). Последний чаще применяется в ультрафиолетовой микроскопии.

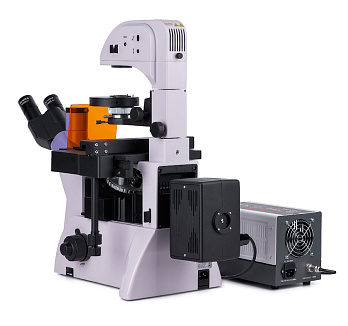

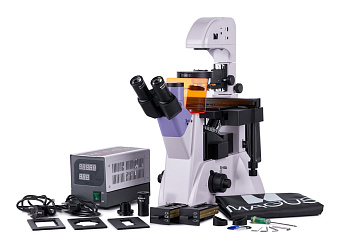

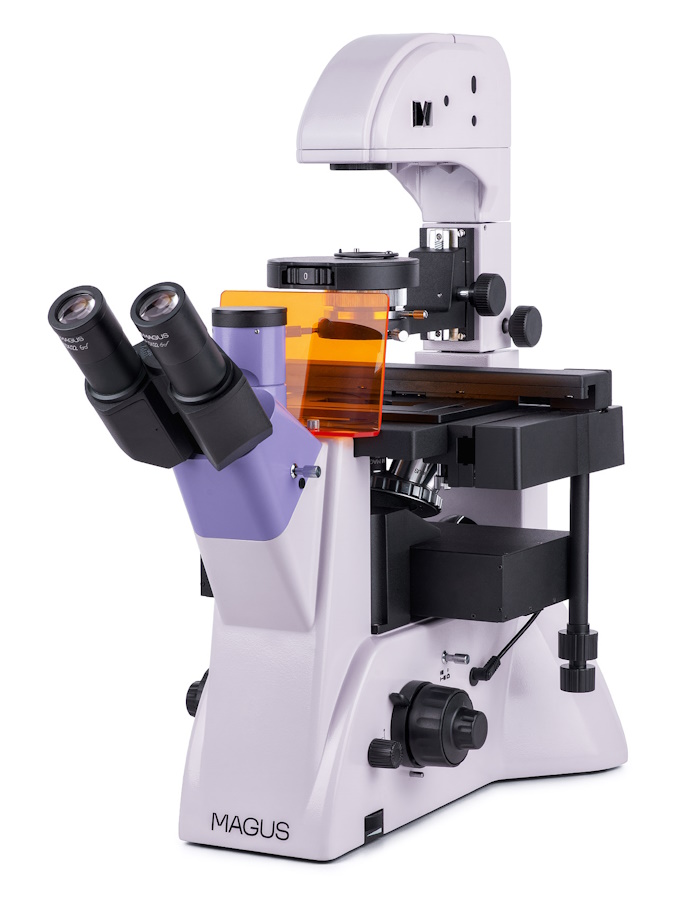

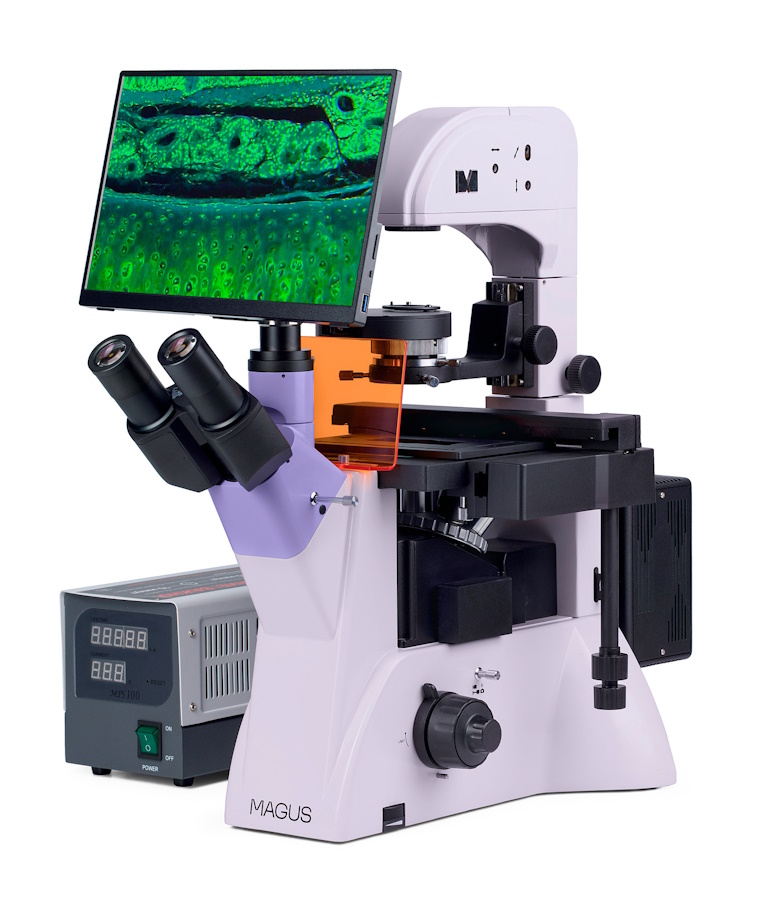

Микроскопы люминесцентные есть как в прямых микроскопах, так и в инвертированных.
