Шейкер-инкубатор теперь не «черный ящик»!

01.02.2023
Система CGQ вместе с LIS – системой автоматической подачи жидкостей – превращает любую качалочную колбу в мини биореактор, так как позволяет кроме контроля биомассы дозировать различные растворы и добавки по разным профилям для подпитки, добавления индукторов, корректировки рН и пр. прямо в процессе культивирования

Культивирование суспензионной культуры в качалочных колбах в шейкерах-инкубаторах – это классический, хорошо зарекомендовавший себя метод, который широко используется в лабораториях, как экономичный способ наращивания биомассы, скрининга штаммов, подбора сред, получения прекультур и пр. Имея столь широкое применение, шейкер-инкубатор при этом остается «черным ящиком» из-за сложности получения точных данных о процессах, протекающих в колбах в течение процесса культивирования.

Все параметры: температура, скорость перемешивания, влажность и другие, поддерживаются современными шейкерами-инкубаторами, но в большинстве случаев для контроля биомассы, скорости роста требуется прерывать культивирование и проводить отбор проб, или добавление растворов в качалочные колбы вручную. Для этого нужно извлекать колбы из шейкера-инкубатора, отбирать пробу из каждой отдельной колбы вручную и замерять нужные параметры с использованием, например, спектрофотометра. Кроме того, при каждом отборе пробы, объем культуральной среды уменьшается, и, соответственно, уменьшается количество конечного целевого продукта (например, белка). Особенно это заметно, если используются колбы небольшого объема.

С комплексом CGQ онлайн мониторинга биомассы в колбах можно заглянуть в «черный ящик» и наблюдать процессы происходящие в качалочных колбах во время культивирования. С системой CGQ можно легко определить достижение определенного значения плотности культуры, а также контролировать кинетические параметры с помощью постоянного получения данных с высоким разрешением. Могут быть легко зарегистрированы и определены различные фазы роста (стационарная, экспоненциальная и другие), кислородные ограничения, ингибирующие эффекты, диуксусный рост, и даже морфологические изменения. Оперативный сбор данных и анализ статистики для сравнительных исследований помогут в оптимизации процесса культивирования, создании профилей роста, выявлении и отборе мутантов, скрининге сред, изучении токсичности и т.д.

Система CGQ вместе с LIS – системой автоматической подачи жидкостей – превращает любую качалочную колбу в мини биореактор, так как позволяет кроме контроля биомассы дозировать различные растворы и добавки по разным профилям для подпитки, добавления индукторов, корректировки рН и пр. прямо в процессе культивирования.

Использование систем CGQ и LIS оказывают огромную помощь при контроле процессов культивирования в лаборатории, при получении и анализе данных, определении эффективности методологий. Кроме выигрыша в простоте и удобстве проведения экспериментов, снижаются риски контаминации по сравнению с ручными манипуляциями с колбами. Гарантирована высокая воспроизводимость результатов, что сокращает время исследований за счет избежания повторов в экспериментах и ошибок.

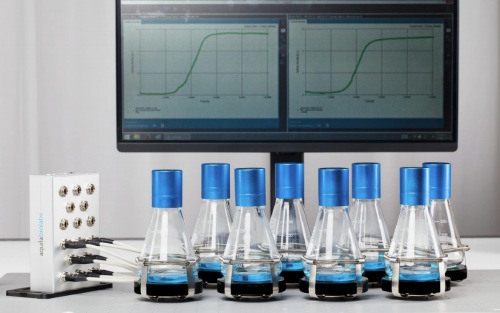

Счетчик роста клеток CGQ (Cell Growth Quantifier)

Cell Growth Quantifier (CGQ) – лабораторный комплекс для автоматического онлайн мониторинга биомассы в качалочных колбах неинвазивным способом без остановки шейкера-инкубатора. Контроль биомассы происходит через дно колбы с помощью запатентованной технологии оптического измерения. Непрерывное определение концентрации биомассы требуется для регистрации изменений биопроцессов в реальном времени, для определения лимитирующих факторов и контаминации на ранней стадии. Комплекс CGQ это более высокая воспроизводимость результатов, чем при ручном отборе проб, за счет сбора более данных высокой плотности при низкой частоте ошибок.

Особенности счетчика роста клеток CGQ

  • Проведение мониторинга до 64 флаконов параллельно;
  • диапазон измерения оптической плотности OD600 – от 0,2 до 50;
  • объемы колб, мл – 100, 250, 500, 1000, 2000, 3000 и 5000;
  • диаметр сенсорной пластины, мм – 92-177;
  • совместимые типы колб – стеклянные и пластиковые полностью прозрачные с отбойниками и без;
  • подходит для таких культур, как водоросли, археи, бактерии, дрожжи, грибы, растительные клетки;
  • совместимость – шейкеры-инкубаторы Infors и любые стандартные лабораторные шейкеры-инкубаторы.

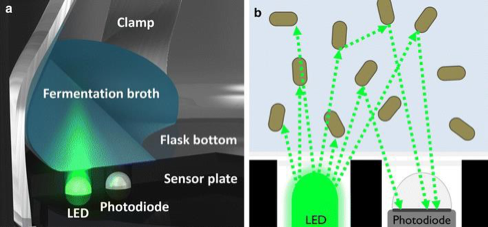

Принцип измерения – измерение обратного рассеяния света:

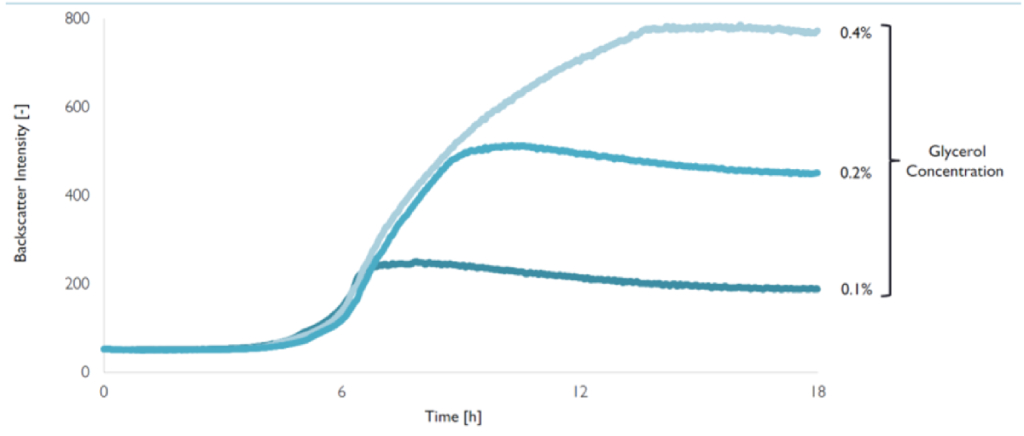

Измерения CGQ: рост E. Coli при разных концентрациях глицерина Конфигурация датчика CGQ / Мониторинг биомассы (считывание обратного рассеяния света)
Измерения CGQ: рост E. Coli при разных концентрациях глицерина Конфигурация датчика CGQ / Мониторинг биомассы (считывание обратного рассеяния света)

Автоматическая система подачи жидкостей в качалочную колбу

Liquid Injection System (LIS) – это первая простая в использовании технология, предназначенная для автоматической подачи жидкостей в качалочные колбы в процессе культивирования в шейкере-инкубаторе. С помощью LIS можно выбрать и запустить нужный профиль подпитки и определить новые экспериментальные возможности с помощью простой вариации профилей.

Особенности автоматической системы подачи жидкостей в качалочную колбу LIS

  • Система совместима с любыми лабораторными колбами без ободка с диаметром горловины 38 мм, рекомендуемые объемы колб, мл – 100, 250, 300, 500, 1000, 2000;
  • подходит для таких культур, как бактерии, водоросли, клеточные культуры;
  • работает с различными веществами, например, cахар (50% глюкозы), спирты (75% метанола), глицерин (до 75%), индукторы (например, ИПТГ), пеногасители кислоты, щелочи и др.;
  • совместима со всеми типами лабораторных шейкеров и пружинными зажимами;
  • простая установка и использование: заполнить стерильный картридж, запрограммировать привод LIS и запустить подпитку культуры;
  • создание индивидуальных профилей подпитки: одиночная или многократная подача, постоянная или экспоненциальная подача и т.п.;
  • беспроводное управление и мониторинг автономно или с помощью программного обеспечения LIS;
  • широкий спектр применений – подпитка культур клеток, регулирование pH, фаговые анализы, индукция, тесты на токсичность и многое другое.

Информация для заказа:

Пока нет данных. Перейти в каталог
74581E
360 242, руб.

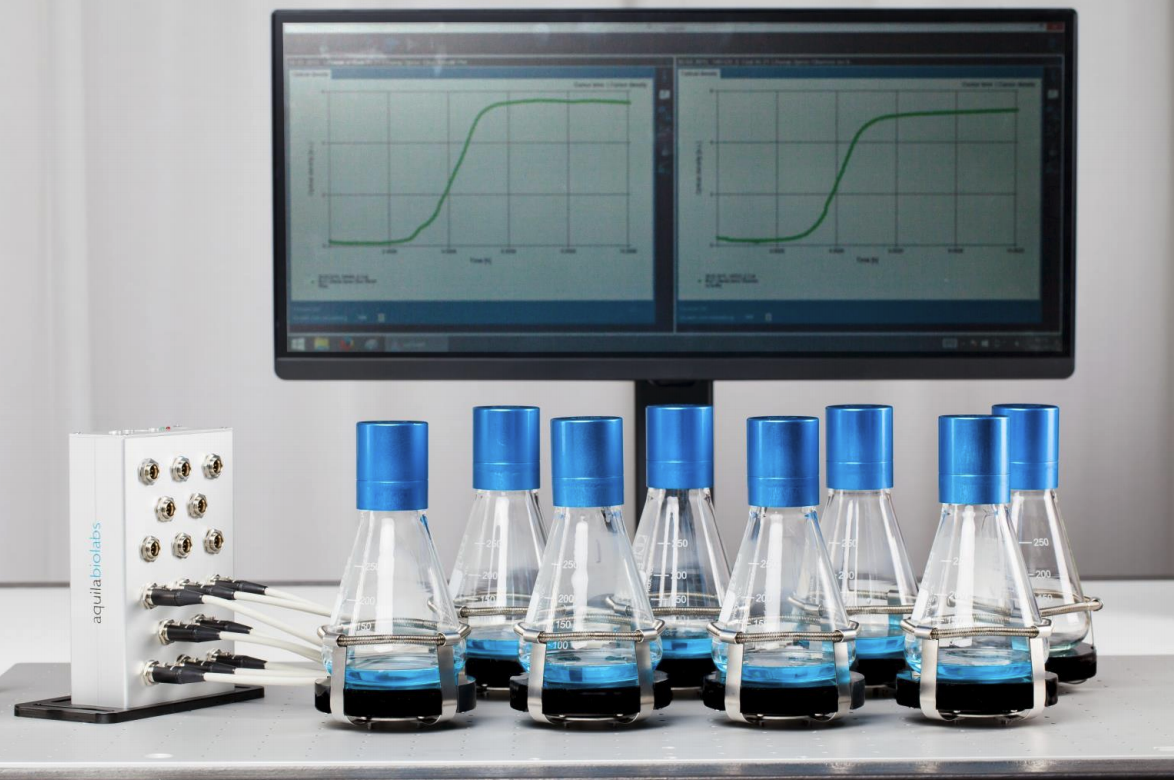

Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.

Особенности счетчика роста клеток CGQ

  • Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
  • Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
  • Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
  • Может использоваться для различных научных приложений:
    • индукция экспрессии белка на основе кривой роста;
    • разработка / оптимизация сред;
    • скрининг / сравнение штаммов;
    • обнаружение ограничений и контаминаций;
    • анализ кинетики роста;
    • оптимизация условий культивирования;
    • онлайн-мониторинг термофильных и фототрофных организмов.

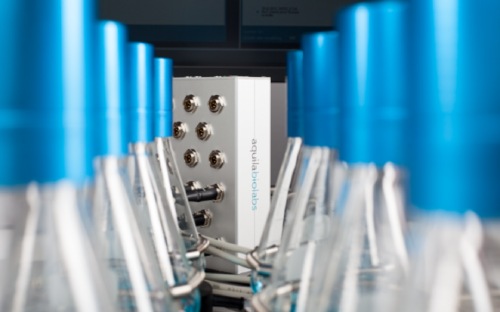

Характеристики базовой станции для подключения 16 сенсоров

  • Параллельное культивирование колб/сосудов биореакторов, шт. – 1-16;
  • температура эксплуатации, °C – 10-50;
  • влажность при эксплуатации, % - 0-80;
  • собирает данные и отправляет их в ПО cgQuant;
  • габариты платформы, Ш × Г × В, мм – от 105 × 44 × 109;
  • требования к компьютеру: Windows 7 и новее; Dual Core @ 2 GHz/core; >8 GB RAM, >10 GB HDD.
74580E
389 701, руб.

Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.

  • Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
  • Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
  • Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
  • Может использоваться для различных научных приложений:
    • индукция экспрессии белка на основе кривой роста;
    • разработка / оптимизация сред;
    • скрининг / сравнение штаммов;
    • обнаружение ограничений и контаминаций;
    • анализ кинетики роста;
    • оптимизация условий культивирования;
    • онлайн-мониторинг термофильных и фототрофных организмов.

Базовая станция для подключения 8 сенсоров:

  • параллельное культивирование колб/сосудов биореакторов, шт. – 1-8;
  • температура эксплуатации, °C – 10-50;
  • влажность при эксплуатации, % - 0-80;
  • собирает данные и отправляет их в ПО cgQuant;
  • габариты платформы, Ш × Г × В, мм – от 105 × 44 × 109;
  • требования к компьютеру: Windows 7 и новее; Dual Core @ 2 GHz/core; >8 GB RAM, >10 GB HDD.
  • Базовая станция онлайн мониторинга биомассы в качалочных колбах и биореакторе, для 8 сенсоров, CGQ (Cell Growth Quantifier)
1241F
418 706, руб.

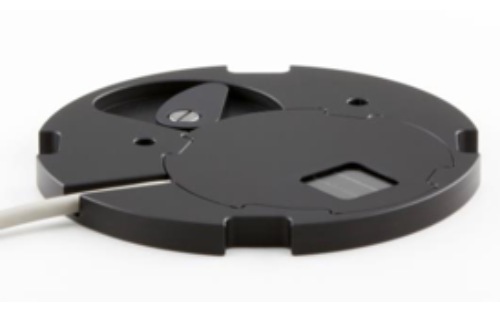

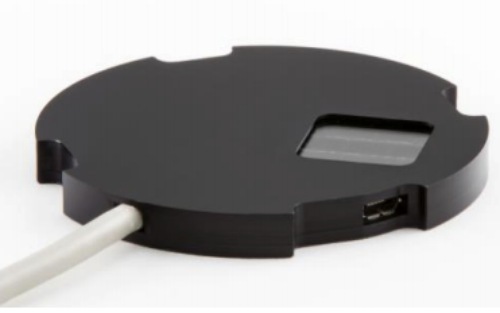

Сенсорная пластина доступна для различных объемов колб. Располагается под колбой в шейкере-инкубаторе и измеряет биомассу неинвазивно.

  • Объемы колб, мл – 100, 250, 500, 1000, 2000, 3000 и 5000;
  • диапазон измерения оптической плотности OD600 – от 0,2 до 50;
  • совместимые типы колб – стеклянные и пластиковые полностью прозрачные с отбойниками и без;
  • совместимые типы крышек колб – алюминиевые крышки, фольга, ватные пробки, одноразовые крышки;
  • объемы наполнения от от общего объема колбы:
    • оптимальный, % – 10-15;
    • нормальный, % – 5-25;
    • приемлемый, % – 2-30;
    • увеличенный, % – < 2 % и > 30;
  • зажимы Infors – оптические пластины устанавливаются простым защелкиванием;

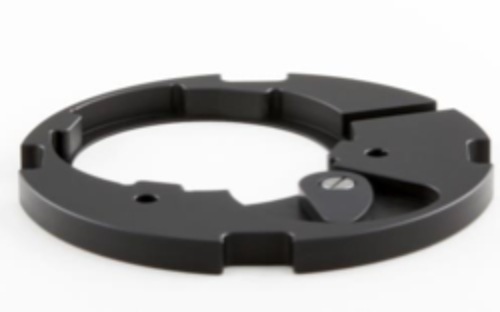

  • зажимы других производителей – оптические пластины устанавливаются с использованием адаптера;

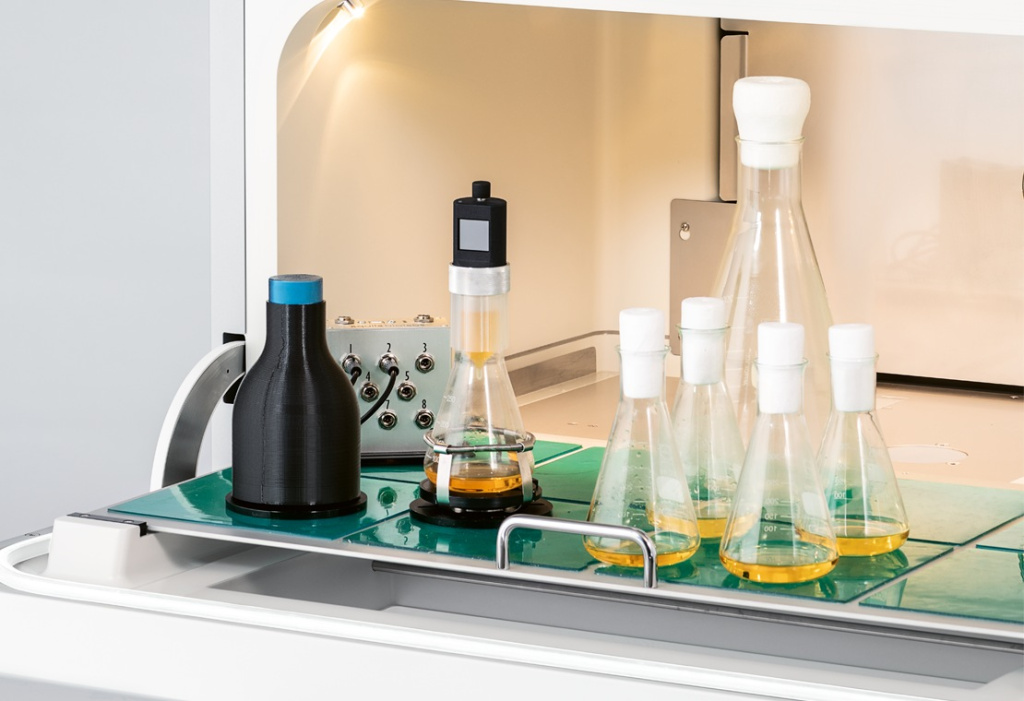

  • клейкая платформа "Sticky Stuff" – с использованием адаптера;
  • температура эксплуатации, °С – 1 - 80;
  • скорость вращения, об/мин:
    • для зажимов – 150 - 350;
    • для клейкой платформой "Sticky Stuff" – 0 - 200.

Область применения:

  • характеристика роста биомассы;
  • оптимизация биопроцессов;
  • скрининг штаммов / мутантов, сред и условий биопроцесса (скорость встряхивания, объем заполнения, температура и т.д.);
  • индукция экспрессии белка на основе фазы роста;
  • фаговые анализы;
  • неинвазивный мониторинг анаэробных, термофильных, а также фототрофных организмов;
  • тесты на токсичность
  • воспроизводимое производство компетентных клеток;
  • масштабирование;
  • контроль качества.
1264F
По запросу

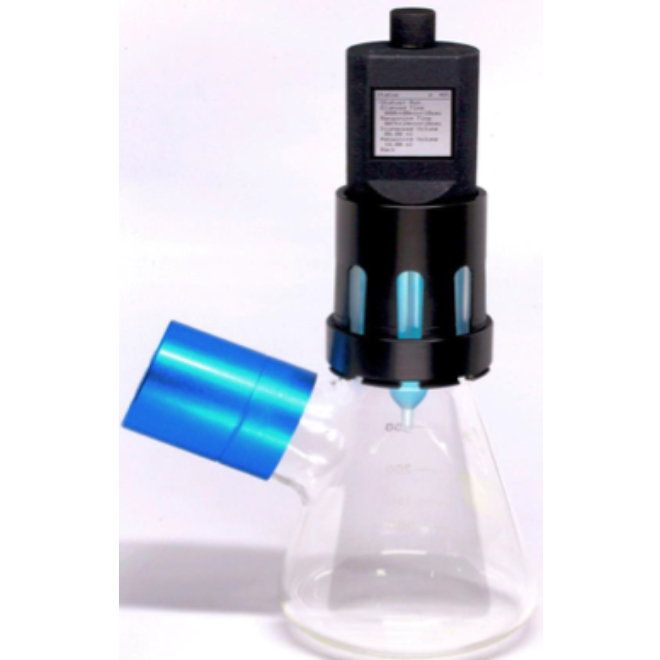

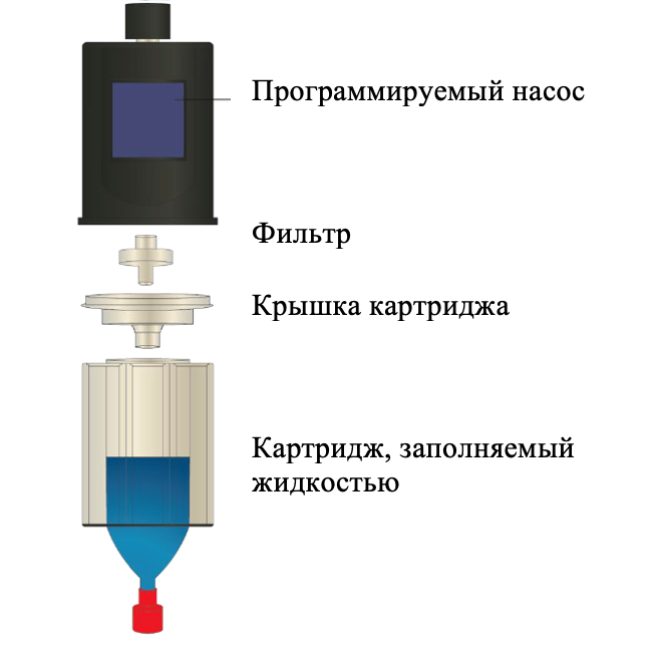

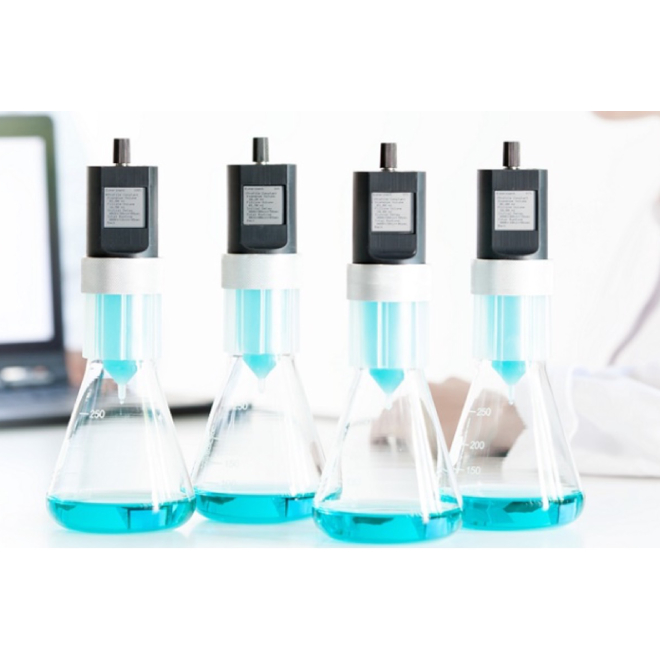

LIS – это первая простая в использовании технология для автоматизированной подачи жидкости в качалочные колбы. Состоит из трех компонентов: стерильного одноразового картриджа, приводного блока и программного обеспечения LIS (опционально).

Принцип работы: картридж до 25 мл заполняется любым типом жидкости, задается режим подпитки, картридж и приводной блок устанавливаются на колбу. Вручную или через ПО LIS запускает установленный профиль подпитки.

Преимущества системы автоматической подачи жидкостей в качалочную колбу LIS

  • Беспроводное управление и мониторинг с помощью программного обеспечения LIS;
  • совместимость с различными веществами: cахара (например, 50% глюкозы), спирты (например, 75% метанола), глицерин (до 75%), кислоты, основания, индукторы (например, ИПТГ), пеногаситель и др.;
  • создание индивидуальных профилей подпитки: одиночная / многократная подача, постоянная / экспоненциальная подача и т.п.;
  • простая установка и использование: заполнить стерильный картридж, запрограммировать привод LIS и запустить подпитку культуры;
  • совместимость со всеми типами лабораторных шейкеров, пружинных зажимов и клейких платформ, а также со всеми стеклянными и пластиковыми колбами с прямым горлом диаметром 38 мм;
  • широкий спектр применений: подпитка культур клеток, индукция генов, регулирование pH, фаговые анализы, тесты на токсичность и многое другое.

Приводной блок

Приводной блок – это программируемый миниатюрный насос, который контролирует, когда и сколько жидкости подается из картриджа в колбу.

Характеристики и особенности приводного блока для системы LIS

  • Возможность программирования подачи питания вручную, используя колесо в верхней части привода, или удаленно по беспроводной сети с помощью ПО LIS;
  • привод отделен от жидкости стерильным фильтром, не контактирует с реальной жидкостью;
  • может быть использован повторно после каждого эксперимента;
  • нельзя автоклавировать, т.к. содержит чувствительную электронику;
  • объем дозирования – от одной капли до максимальной скорости потока привода, 1 мл/мин;
  • профили дозирования:
    • одиночные порции;
    • многоразовые порции;
    • непрерывная подача;
    • экспоненциальная подпитка (через ПО LIS);
    • генерирование профилей подпитки (через ПО LIS);
  • входное напряжение – 5 CDC +/- 5%;
  • входной ток, мА – 200;
  • аккумулятор:
    • литий-ионный, емкость 600 мАч;
    • время работы – около 1 недели в зависимости от профиля подпитки;
    • время зарядки – около 2 часов;
    • источник зарядки – порт USB 2.0;
  • высота (с монтажным кольцом), мм – ок. 88; дополнительная высота от встряхиваемой колбы, мм – прибл. 70;
  • скорость встряхивание, об/мин – 200 - 300 в зависимости от амплитуды встряхивания и размера колбы;
  • температура эксплуатации, °C – 10 – 45;
  • влажность окружающей среды, % – 0-80 (без конденсации).

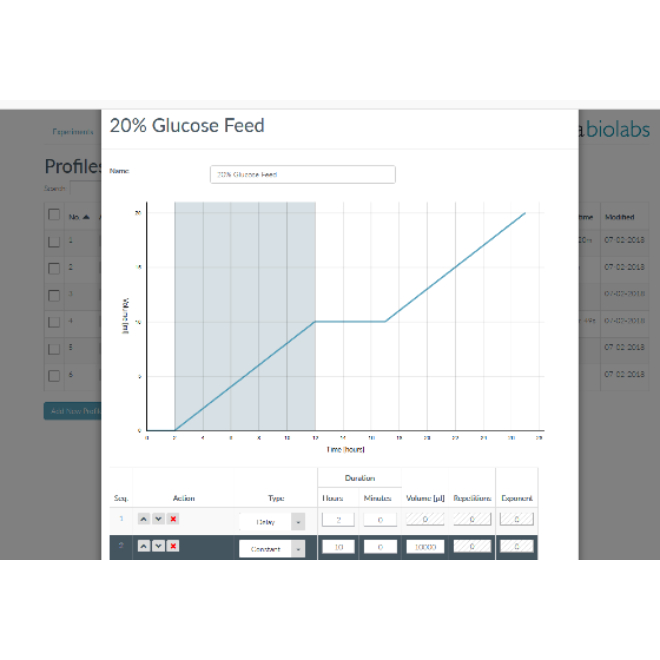

Возможности системы LIS можно расширить, используя программное обеспечение, которое позволит создавать сложные профили подпитки, а также контролировать и отслеживать эксперименты, собирать данные в автоматическом режиме.
