Реакторы химические пилотные

Реакторы химические пилотные — установки, предназначенные для проведения реакций химического синтеза, гомогенизирования, смешивания, диспергирования, нагревания/охлаждения и подачи реагентов, эмульсий, суспензий и других веществ. Реакторы химические пилотные являются промежуточным звеном между реакторами лабораторными и масштабным промышленным производством.
Каталоги, статьи, видео
Фильтр
Все производители
Все категории
Объем, л
Напишите значения в полях
От
До
(31)
Фильтр
EXS-10L

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного EXS-10L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • взрывобезопасное исполнение верхнеприводной мешалки;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан изготовлен из тетрафторэтилена, который повышает герметичность во время реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для подачи и герметизации воронки постоянного давления;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • возможность подключения дополнительного оборудования такого, как термостат, чиллер, вакуумный насос;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 10;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • точность, °С — 0,1;
  • крутящий момент двигателя, г/см — 1000.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

S-10L
305 921 руб.
22 418 CNY

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного S-10L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости в реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан делится на два типа: тетрафторэтиленовый и стеклянный, которые используются для герметизации во время реакции, сбора и выпуска продукта реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для достижения постоянного давления и герметизации воронки;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 10;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • крутящий момент двигателя, г/см — 1000.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

EXS-20L

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного EXS-20L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • взрывобезопасное исполнение верхнеприводной мешалки;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан изготовлен из тетрафторэтилена, который повышает герметичность во время реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для подачи и герметизации воронки постоянного давления;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • возможность подключения дополнительного оборудования такого, как термостат, чиллер, вакуумный насос;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 20;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • точность, °С — 0,1;
  • крутящий момент двигателя, г/см — 1200.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

S-20L
496 958 руб.
4 921,= USD

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного S-20L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости в реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции;
  • змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан делится на два типа: тетрафторэтиленовый и стеклянный, которые используются для герметизации во время реакции, сбора и выпуска продукта реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для достижения постоянного давления и герметизации воронки; уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 20;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • крутящий момент двигателя, г/см — 1200.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

EXS-30L
432 212 руб.
31 672 CNY

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного EXS-30L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • взрывобезопасное исполнение верхнеприводной мешалки;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан изготовлен из тетрафторэтилена, который повышает герметичность во время реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для подачи и герметизации воронки постоянного давления;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • возможность подключения дополнительного оборудования такого, как термостат, чиллер, вакуумный насос;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 30;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • точность, °С — 0,1;
  • крутящий момент двигателя, г/см — 1200.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

S-30L
387 239 руб.
28 376 CNY

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного S-30L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости в реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан делится на два типа: тетрафторэтиленовый и стеклянный, которые используются для герметизации во время реакции, сбора и выпуска продукта реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для достижения постоянного давления и герметизации воронки;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 30;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • крутящий момент двигателя, г/см — 1200.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

EXS-50L
467 880 руб.
34 286 CNY

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного EXS-50L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • взрывобезопасное исполнение верхнеприводной мешалки;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан изготовлен из тетрафторэтилена, который повышает герметичность во время реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для подачи и герметизации воронки постоянного давления;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • возможность подключения дополнительного оборудования такого, как термостат, чиллер, вакуумный насос;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 50;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • точность, °С — 0,1;
  • крутящий момент двигателя, г/см — 1500.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

S-50L

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного S-50L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости в реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан делится на два типа: тетрафторэтиленовый и стеклянный, которые используются для герметизации во время реакции, сбора и выпуска продукта реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для достижения постоянного давления и герметизации воронки;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 50;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • крутящий момент двигателя, г/см — 1500.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

EXS-100L

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного EXS-100L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • взрывобезопасное исполнение верхнеприводной мешалки;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан изготовлен из тетрафторэтилена, который повышает герметичность во время реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для подачи и герметизации воронки постоянного давления;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • возможность подключения дополнительного оборудования такого, как термостат, чиллер, вакуумный насос;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 100;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • точность, °С — 0,1;
  • крутящий момент двигателя, г/см — 3000.

Схема реактора:

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

S-100L

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

Характеристики реактора лабораторного S-100L

  • Корпус двухслойного стеклянного реактора и крышка, а также холодильник и делительная коронка изготовлены из высокопрочного боросиликатного стекла, устойчивого к высоким температурам, кислотам и щелочам;
  • воронка делительная цилиндрическая с противодавлением обеспечивает подачу жидкости в реактор и выполняет функцию непрерывного капания реактивов во время процесса реакции;
  • стойка-штатив изготовлен из нержавеющей стали 304;
  • дистилляционный холодильник используется для дефлегмации и экстракции; змеевиковый конденсатор используется для конденсации материалов в процессе испарения, кипячения и дистилляции;
  • возможность установить термометр для измерения температуры материала в реакторе;
  • впускной и выпускной вакуумные клапаны дают возможность подключения вакуумного насоса;
  • нижний выпускной клапан делится на два типа: тетрафторэтиленовый и стеклянный, которые используются для герметизации во время реакции, сбора и выпуска продукта реакции;
  • полая заглушка расположена в верхней части воронки постоянного давления и используется для достижения постоянного давления и герметизации воронки;
  • уплотнительные части изготовлены из тефлона;
  • интеллектуальный контроллер позволяет устанавливать температуру, скорость перемешивания;
  • имеют сертификаты соответствия CE;
  • объем сосуда реактора, л — 100;
  • скорость перемешивания, об/мин — 0-600;
  • диапазон температур реактора, °С — от -100 до 400;
  • крутящий момент двигателя, г/см — 3000.

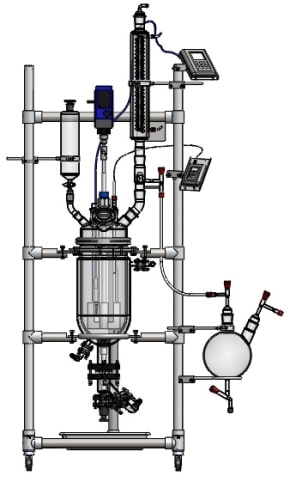

Схема реактора:

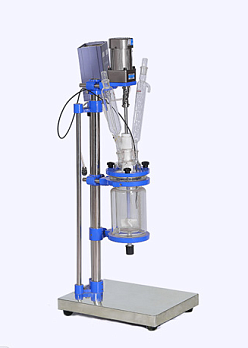

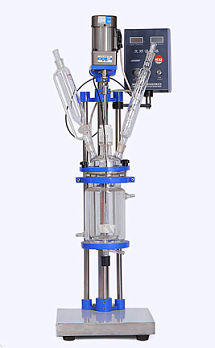

Небольшие лабораторные реакторы, изготовленные из высокопрочного боросиликатного стекла, прекрасно подходят для синтеза.

KC1-PLUS-CH20L
NEW
KC2-PLUS-CH20L
с коллектором сброса давления
NEW

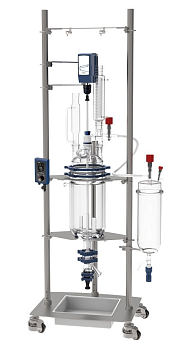

Улучшенная система для органического синтеза в пилотном масштабе с большими возможностями, более высокопроизводительным холодильником, фланцевыми зажимами, большим интерфейсом, комбинированным применением нескольких реакторов и другими сложными экспериментами. Каждый реактор поставляется с основными необходимыми начальными компонентами. Подходит для фармпроизводств, так как сконструирован в соответствии с GMP стандартами.

Особенности реактора химического, PlusChem, Wiggens

  • Оптимизация химических реакций за чет контроля температуры и скорости перемешивания;
  • широкий диапазон применений для разнообразного синтеза;
  • стандартная крышка с 8 отверстиями, возможно приобрести крышка из ПТФЭ (для низкотемпературного синтеза) или из нержавеющей стали (для более агрессивных реакции, для создания более герметичных условий);
  • все соединения имеют фланцевые зажимы для соединения между собой;
  • дистиллированная головка дает возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации;
  • подставка из нержавеющей стали со съемным поддоном для разливов — уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали;
  • нижний клапан представляет собой стержень металлический клапан из ПТФЭ, без мертвого объема, с наклонным выпускным отверстием, металлический стержень, покрытый ПТФЭ устанавливается просто, в корпусе клапана установлена дополнительная пружина, которая регулирует установку стрежень, что гарантирует хорошую герметичность при больших перепадах температуры;
  • промышленный клапан доступен с отверстием диаметром 25 мм;
  • реактор с рубашкой — объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически;
  • универсальный затвор (муфта) — необходима для создания герметичности между перемешивающим элементов и центральным отверстием, имеет специальную конструкцию со стеклянным стержнем внутри;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору;
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Cтандартная крышка с 5 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей стали со съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Реактор с рубашкой объемом от 10 л до 100 л,
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный затвор (муфта) имеет специальную конструкцию со стеклянным стержнем внутри.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

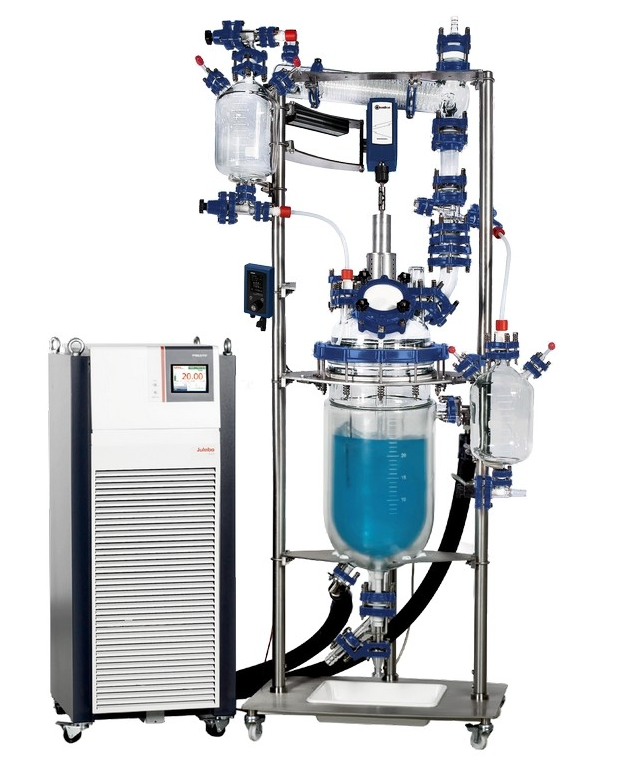

Технические характеристики химического реактора, PlusChem

  • Объем реактора, л — 10;
  • фланец сосуда DN300;
  • крышка реактора содержит 7 портов — DN300, 1×DN25(CN), 1×DN80, 3×DN40, 1×DN25, 1×DN50;
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 28/1600;
  • лопастной перемешивающий элемент;
  • площадь холодильника, м² — 0,6;
  • объем приемной колбы, л — 5;
  • объем делительной колбы, л — 5;
  • датчик температуры Pt100 — опция (кат. № 8981013 размеры 600×6 мм), нержавеющая сталь, покрытый ПТФЭ, диапазон температур от -75 до 250 °С;
  • габариты, Ш×Г×В, мм — 720×600×2080.


SQHK083684

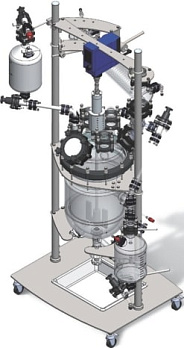

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN200 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK083716
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

EC10
2 682 196 руб.
196 548 CNY

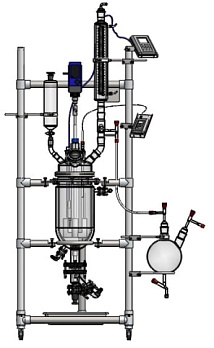

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 5 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

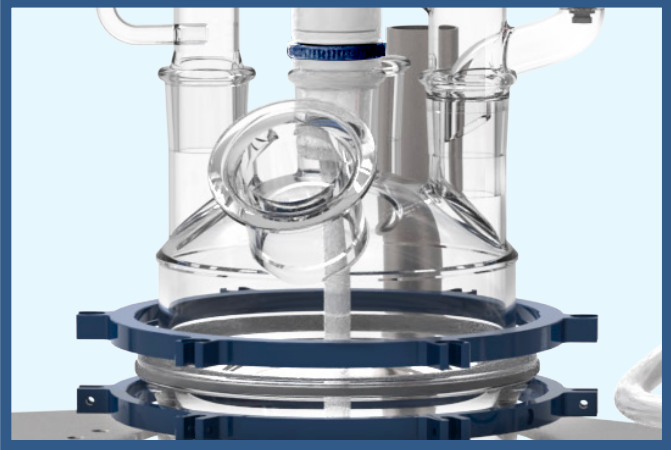

Cтандартная крышка с 5 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 5 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN200

  • Объем реактора, л — 10;
  • фланец сосуда DN200;
  • крышка реактора содержит 5 портов — DN200, 1×45/40(CN), 3×45/40(SN), 1×DN60(SN-45°);
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 16/1000;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 300;
  • объем приемной колбы, л — 5;
  • объем делительной колбы, л — 2;
  • габариты, Ш×Г×В, мм — 720×600×2080.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

SQHK083688
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN200 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK083685
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK083687
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN200 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK083717
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 970 х 660 х 1890;
  • веc, кг — 130.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

EC20

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Cтандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN300

  • Объем реактора, л — 20;
  • фланец сосуда DN300;
  • крышка реактора содержит 8 портов — DN300, 1×45/40(CN), 4×45/40(SN), 2×29/32(SN), 1×DN100(SN-45°);
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 16/1000;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 300;
  • объем приемной колбы, л — 5;
  • объем делительной колбы, л — 2;
  • габариты, Ш×Г×В, мм — 800×660×2380.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

EC30

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Cтандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN300

  • Объем реактора, л — 30;
  • фланец сосуда DN300;
  • крышка реактора содержит 5 портов — DN300, 1×45/40(CN), 4×45/40(SN), 2×29/32(SN), 1×DN100(SN-45° );
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 16/1000;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 300;
  • объем приемной колбы, л — 5;
  • объем делительной колбы, л — 2;
  • габариты, Ш×Г×В, мм — 800×660×2650.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

SQHK083689
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 2500 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN400 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 1000 х 900 х 2500;
  • веc, кг — 300.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK083722
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 2500 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN450 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 1000 х 900 х 2500;
  • веc, кг — 300.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

EC50

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

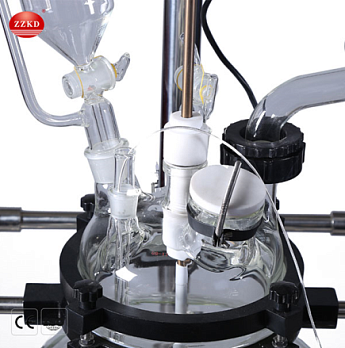

Cтандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN300

  • Объем реактора, л — 50;
  • фланец сосуда DN300;
  • крышка реактора содержит 5 портов — DN300, 1×45/40(CN), 4×45/40(SN), 2×29/32(SN), 1×DN100(SN-45°);
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 28/1600;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 300;
  • объем приемной колбы, л — 5;
  • объем делительной колбы, л — 2;
  • габариты, Ш×Г×В, мм — 800×660×2650.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

EC50-2

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Cтандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN400

  • Объем реактора, л — 50;
  • фланец сосуда DN400;
  • крышка реактора содержит 5 портов — DN400, 1×45/40(CN), 4×45/40(SN), 2×29/32(SN), 1×DN100(SN-45°);
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 28/1320;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 400;
  • объем приемной колбы, л — 10;
  • объем делительной колбы, л — 5;
  • габариты, Ш×Г×В, мм — 890×716×2650.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

EC100

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

  • Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
  • широкий диапазон применений;
  • стандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
  • все соединения имеют стандартную отшлифовку для соединения между собой;
  • возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
  • высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
  • подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
  • нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
  • промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
  • реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
  • верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
  • универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
  • вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
  • программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Cтандартная крышка с 8 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) Рис. 1. Стандартная крышка с 8 отверстиями. Возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) Рис. 2. Переключение на приемную колбу от холодильника. Высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.
Нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.
Промышленный клапан доступен с отверстием диаметром 25 мм
Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически
Рис. 7. Верхнеприводная мешалка OHS.4DF.
Универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой
Рис. 8. Универсальный подшипник для перемешивания.
Вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору.
Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN400

  • Объем реактора, л — 100;
  • фланец сосуда DN400;
  • крышка реактора содержит 8 портов — DN400, 1×45/40(CN), 4×45/40(SN), 2×29/32(SN), 1×DN100(SN-45°);
  • диаметр отверстия донного клапана, мм — 25;
  • диапазон температур, °С — от -60 до 200;
  • давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
  • давление в рубашке, бар — до 0,5;
  • материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
  • скорость перемешивания, об/мин — 500;
  • диаметр/длина мешалки, мм — 28/1600;
  • лопастной перемешивающий элемент;
  • длина холодильника, мм — 400;
  • объем приемной колбы, л — 20;
  • объем делительной колбы, л — 5;
  • габариты, Ш×Г×В, мм — 890×716×2980.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.

SQHK083690
Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ (политетрафторэтилен, тефлон) и боросиликатного стекла, что соответствуют требования FDA;
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 2500 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 8;
  • реактор можно собрать под необходимые задачи пользователя из следующих основных компонентов:
    • сосуд для добавления среды — 500 мл, 1 л, 2 л или 5 л градированная колба, переходники NS 29 для трубок GL18 из ПТФЭ размером 12х10, запорные клапаны Rotaflo 10 мм для введение реактивов и сброса вакуума, соединительные шланги для погружной трубки и крышке сделаны из ПТФЭ; колбы на 500 мл и 1000 мл могут быть с функцией уровня или без (изогнутая стеклянная трубка NS29/32, цилиндрический разделитель с клапаном из ПТЭФ), удерживающие зажимы;
    • мешалка верхнеприводная на электрическом двигателе;
    • вертикальный холодильник со змеевиком для отвода пара с запорным клапаном Rotaflo или запорным клапаном диаметром 100 мм для конденсата, вместимость от 0,12 до 0,4 м², шланговые соединения 8 мм, шланговый патрубок 12 мм для паров;
    • приемный сосуд — 2 л, 5 л или 10 л градуированная колба, сферическая форма для объемов 2 и 5 л, прямое соединения с холодильником NS 45 c клапаном Rotaflo или запорным клапаном 10 мм для конденсата, трубки из ПТФЭ размером 12х10 мм, слив c клапаном Rotaflo или запорным клапаном 10 мм, линия сброса вакуума диаметром 10 мм с клапаном Rotaflo или запорным клапаном 10 мм;
    • стандартный донный клапан VB 50/25 — прочный, съемный, универсальный подходит для фармацевтического производства, легко заменяется в случае поломки;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN400 сосуд стеклянный с рубашкой и стеклянная крышка с 6 портами для подключения: DN45 центральный порт для мешалки; DN45 с крышкой для загрузки твердых веществ; NS29 для ввода жидкостей; NS45 для трубки отвода пара; NS45 закрытый и свободный порт, NS29 закрытый и свободный порт;
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • габариты реактора, мм — 1000 х 900 х 2500;
  • веc, кг — 300.

Полностью готовая реакционная система, собранная на уникальных свободно передвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

SQHK078027

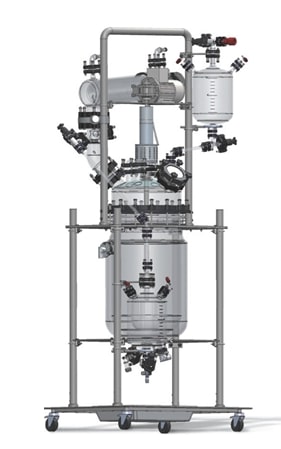

Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

  • Соответствуют стандартам GMP;
  • полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • подходит под фармацевтические производства, соответствуют требования FDA (все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ и боросиликатного стекла);
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • версии до 20 л можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -50 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 5;
  • состоит из:
    • сосуд для добавления среды — 5 л градированная колба (максимально до 10 л по запросу), полностью стеклянная конструкция всех трубок, удерживающих зажимов;
    • электрический или пневманический двигатели (опция);
    • холодильник со змеевиком представляет собой перегонную колону с вакуумной рубашкой; до 0,6 см² вместимостью с высокой теплообменной способностью, наличие защитного разрывного диска;
    • приемный сосуд — 5 л градуированная колба (максимально до 10 л по запросу), полностью стеклянна конструкция всех трубок, удерживающих зажимов;
    • ультра GMP клапан представляет собой стеклянный клапан, приваренный к реактору, крышке и заслонке;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 7 портами для подключения: DN25 центральный порт для мешалки; DN80 с крышкой для загрузки твердых веществ; DN25 для ввода жидкостей; DN50 для трубки отвода пара; DN40 (3шт) закрытые, свободные порты (по запросу);
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • пневматический клапан — опция;
  • габариты реактора, мм — 800 х 660 х 1890;
  • вес, кг — 130.

Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

SQHK077663
Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

  • Соответствуют стандартам GMP;
  • полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • подходит под фармацевтические производства, соответствуют требования FDA (все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ и боросиликатного стекла);
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • версии до 20 л можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -50 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 5;
  • состоит из:
    • сосуд для добавления среды — 5 л градированная колба (максимально до 10 л по запросу), полностью стеклянная конструкция всех трубок, удерживающих зажимов;
    • электрический или пневманический двигатели (опция);
    • холодильник со змеевиком представляет собой перегонную колону с вакуумной рубашкой; до 0,6 см² вместимостью с высокой теплообменной способностью, наличие защитного разрывного диска;
    • приемный сосуд — 5 л градуированная колба (максимально до 10 л по запросу), полностью стеклянна конструкция всех трубок, удерживающих зажимов;
    • ультра GMP клапан представляет собой стеклянный клапан, приваренный к реактору, крышке и заслонке;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 7 портами для подключения: DN25 центральный порт для мешалки; DN80 с крышкой для загрузки твердых веществ; DN25 для ввода жидкостей; DN50 для трубки отвода пара; DN40 (3шт) закрытые, свободные порты (по запросу);
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • пневматический клапан — опция;
  • габариты реактора, мм — 800 х 660 х 1890;
  • вес, кг — 130.

Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

SQHK078026
Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

  • Соответствуют стандартам GMP;
  • полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • подходит под фармацевтические производства, соответствуют требования FDA (все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ и боросиликатного стекла);
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • версии до 20 л можно установить в вытяжной шкаф (высотой до 1900 мм);
  • диапазон рабочих температур, ºС — от -50 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 5;
  • состоит из:
    • сосуд для добавления среды — 5 л градированная колба (максимально до 10 л по запросу), полностью стеклянная конструкция всех трубок, удерживающих зажимов;
    • электрический или пневманический двигатели (опция);
    • холодильник со змеевиком представляет собой перегонную колону с вакуумной рубашкой; до 0,6 см² вместимостью с высокой теплообменной способностью, наличие защитного разрывного диска;
    • приемный сосуд — 5 л градуированная колба (максимально до 10 л по запросу), полностью стеклянна конструкция всех трубок, удерживающих зажимов;
    • ультра GMP клапан представляет собой стеклянный клапан, приваренный к реактору, крышке и заслонке;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN300 сосуд стеклянный с рубашкой и стеклянная крышка с 7 портами для подключения: DN25 центральный порт для мешалки; DN80 с крышкой для загрузки твердых веществ; DN25 для ввода жидкостей; DN50 для трубки отвода пара; DN40 (3шт) закрытые, свободные порты (по запросу);
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • пневматический клапан — опция;
  • габариты реактора, мм — 800 х 660 х 1890;
  • вес, кг — 130.

Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах; высокопроизводительная промышленная система перемешивания и соединения.

SQHK083252
Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

  • Соответствуют стандартам GMP;
  • полная безопасность: отсутствие остаточных реагентов и застаивающихся жидкостей;
  • подходит для фармацевтических производств, соответствуют требования FDA (все детали, соприкасающиеся с продуктами, изготовлены их ПТФЭ и боросиликатного стекла);
  • сертификат для работы во взрывоопасных условиях (по запросу);
  • универсальная, компактная конструкция;
  • можно установить в вытяжной шкаф (высотой до 2550 мм);
  • диапазон рабочих температур, ºС — от -40 до 180;
  • диапазон рабочего давления, мбар — от -1 до 0,49;
  • максимальный достигаемый вакуум, мбар — 5;
  • состоит из:
    • сосуд для добавления среды — 10 л градированная колба, полностью стеклянная конструкция всех трубок, удерживающих зажимов;
    • электрический двигатель включен в комплект;
    • холодильник со змеевиком представляет собой перегонную колонку с вакуумной рубашкой; до 1,5 см² вместимостью с высокой теплообменной способностью, наличие защитного разрывного диска;
    • приемный сосуд — 10 л градуированная колба, полностью стеклянная конструкция всех трубок, удерживающих зажимов;
    • ультра GMP клапан представляет собой стеклянную часть, приваренную к реактору, крышке и заслонке;
    • сосуд реактора — система быстрой загрузки, прозрачное стекло для визуального контроля времени реакции, сосуд с рубашкой легко подключается к чиллеру, контроль температуры реакции, равномерное распределение жидкости, большая крышка позволяет размещать различные порт для повышения возможностей контроля реакции;
    • перемешивающая система — может работать без остановок несколько дней, долгий срок службы даже при перемешивании вязких жидкостей;
  • DN450 сосуд стеклянный с рубашкой и стеклянная крышка с 7 портами для подключения: DN50 центральный порт для мешалки; DN80 с крышкой для загрузки твердых веществ; DN25 для ввода жидкостей; DN50 для трубки отвода пара; DN40 (3шт) закрытые, свободные порты (по запросу);
  • перемешивающий вал из нержавеющей стали марки AISI304, покрытый ПТФЭ;
  • лезвие якорного перемешивающего элемента полностью сделано из ПТФЭ;
  • сливной нижний клапан, мм — 25;
  • пневматический клапан — опция;
  • габариты реактора, мм — 1000 х 800 х 2400;
  • век, кг — 280.

Полностью готовая реакционная система на уникальных свободностоящих подвижных рамах от Steroglass. Высокопроизводительная промышленная система перемешивания и соединения.

Ваш заказ будет обработан
в ближайшее время.
Мы пришлем уведомление, как только все будет готово. Спасибо!
