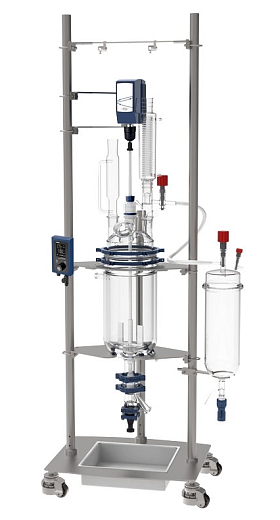

Реактор химический 10 л, EZChem, DN200, с рубашкой, с верхнеприводной мешалкой OHS.4DF, Wiggens, Китай

Простая система для органического синтеза. Каждый реактор поставляется с основными необходимыми начальными компонентами.

Особенности пилотного реактора EZChem

• Оптимизация химических реакций становится возможной благодаря доступу к широкому диапазону условий реакции: перемешивание и регулирование температуры;
• широкий диапазон применений;
• стандартная крышка с 5 отверстиями, опционально для крышки из ПТФЭ (низкотемпературная) или из нержавеющей стали доступна крышка (однородная или с высокой скоростью перемешивания) (Рис.1);
• все соединения имеют стандартную отшлифовку для соединения между собой;
• возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции) (Рис.2);
• высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации (Рис.3);
• подставка из нержавеющей стали со съемным поддоном для разливов – уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали (Рис.4);
• нижний клапан со свободным мертвым объемом представляет собой шпиндельный клапан из ПТФЭ без мертвого объема с наклонным выпускным отверстием, шпиндель должен быть запрессован без вращения, в корпусе клапана установлена ​​дополнительная пружина, чтобы давление пружины шпинделя на седло клапана было увеличено подпружиненным и дает возможность шпинделю регулирует себя, это гарантирует хорошую герметичность при больших перепадах температуры (Рис.5);
• промышленный клапан доступен с отверстием диаметром 25 мм (Рис.6);
• реактор с рубашкой – объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
• верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель перемешивания с низкопозиционным блоком управления, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически (Рис.7);
• универсальный подшипник для перемешивания (Рис.8), используется со стандартными коническими шлифованными соединениями, но можно использовать с ПТФЭ, стеклом и мешалкой;
• вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору (Рис.9);
• программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.

Рис. 1. Стандартная крышка с 5 отверстиями.	Рис. 2. Переключение на приемную колбу от холодильника.	Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой.
Рис. 4. Подставка из нержавеющей сталисо съемным поддоном.	Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема.	Рис. 6. Промышленный клапан с отверстием диаметром 25 мм.
Рис. 7. Верхнеприводная мешалка OHS.4DF.	Рис. 8. Универсальный подшипник для перемешивания.	Рис. 9. Вход/выход коллектора сброса давления.

Технические характеристики пилотного реактора EZChem DN200

• Объем реактора, л — 10;
• фланец сосуда DN200;
• крышка реактора содержит 5 портов — DN200, 1×45/40(CN), 3×45/40(SN), 1×DN60(SN-45°);
• диаметр отверстия донного клапана, мм — 25;
• диапазон температур, °С — от -60 до 200;
• давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
• давление в рубашке, бар — до 0,5;
• материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
• скорость перемешивания, об/мин — 500;
• диаметр/длина мешалки, мм — 16/1000;
• лопастной перемешивающий элемент;
• длина холодильника, мм — 300;
• объем приемной колбы, л — 5;
• объем делительной колбы, л — 2;
• габариты, Ш×Г×В, мм — 720×600×2080.

Реакторы можно сконструировать в соответствии с индивидуальными требованиями по специальному заказу.
