Микрофлюидика Dolomite — современная технология, позволяющая работать с очень малыми объемами жидкостей (от 0,01 мл), кристаллическими и полимерными частицами, клетками животного, растительного, бактериального происхождения, пузырьками и каплями с возможностью наблюдать за ними, манипулировать ими и контролировать процессы, протекающие с ними.
Набор содержит жидкие реагенты (за исключением масла, которое нужно приобретать дополнительно), которые помогают генерировать капли “вода-в-масле”, или “масло-в-воде” и стабилизировать их, чтобы предотвратить слияние полученных капель (коалесценцию).
Состав набора:
1 x 30 мл фильтрованная вода для промывки системы микрофлюидики Dolomite;
1 x 30 мл фильтрованная вода с голубым красителем (10% раствор);
Шприцевой насос Mitos Duo XS, Dolomite специально разработан для прокачивания жидкостей в различных применениях технологии микрофлюидики, где важна точность и высокое постоянство скорости потока.
Электронное управление насоса позволяет уменьшить пульсацию шагового двигателя, приводящего в движение поршни шприцев (не входят в комплект).
Особенности насоса Mitos Duo XS:
простой в использовании;
высокая химическая устойчивость;
широкий рабочий диапазон давления, атм – от 0 до 6;
широкий диапазон скоростей потоков – от 0,1 мкл/мин до 30 мл/мин;
количество потоков на входе: от 1 до 10 (зависит от выбора клапанов);
количество потоков на выходе: от 1 до 10 (зависит от выбора клапанов);
может использоваться для прокачивания одного непрерывного потока, когда один из двух шприцев выдавливает жидкость, а второй в это время – заполняется жидкостью;
может использоваться для прокачивания двух потоков независимо (каждый одним из двух шприцев) с остановками для перезаполнения шприцев;
можно установить на выбор два независимых шприца объемом 50 мкл, 100 мкл, 250 мкл, 500 мкл, 1 мл, 2,5 мл и 5 мл (опция);
можно установить на выбор два клапана (по одному на каждый шприц): на 2, на 3, на 4, или на 6 портов, позволяющие переключать до 5 источников жидкостей, набираемых в шприц (опция);
возможность подключения к ПК при помощи кабеля USB to RS232 и автоматического управления с помощью бесплатного ПО (опция);

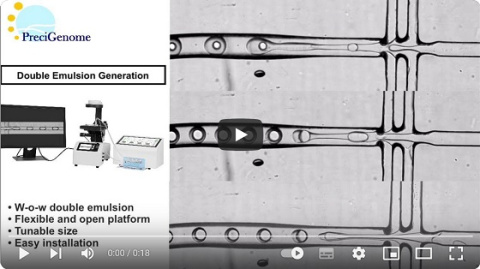

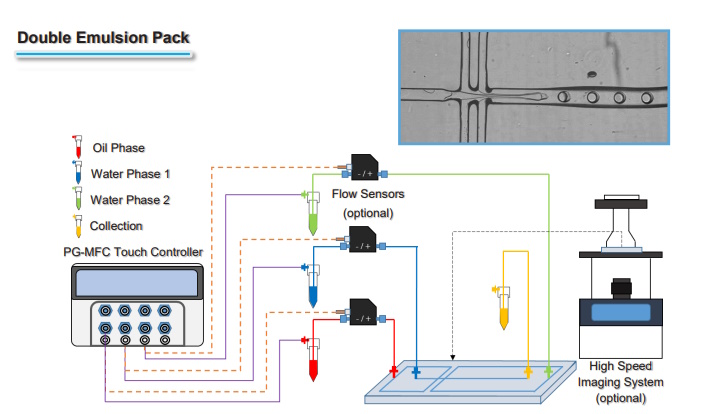

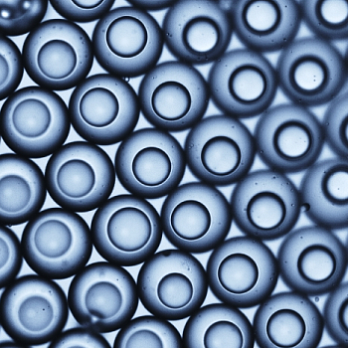

Системы генерации двойных эмульсий (капля в капле) Dolomite позволяют с высокой эффективностью получать двойные эмульсии с высокой монодисперсностью. Высокоточные сенсоры потока позволяют добиться максимальной прецизионности процесса генерации и высокой скорости генерации эмульсии.
Mitos Dropix - компактная система для получения библиотек капель объемом от 25 нанолитров до нескольких микролитров, созданная для получения капель из нескольких различных образцов (до 24) и последующего хранения до 1000 капель в капилляре.
Система генерации и разбивания капель Mitos Dropix Splitting System
Система позволяет воспроизводимо получать нанолитровые капли, после чего с помощью технологии фокусирования потока разбивать их на более мелкие монодисперсные капли пиколитрового объема, что увеличивает выход капель и идеально подходит для репликации образца и создания скриннинговых библиотек реагентов.
Преимущества системы Mitos Dropix Splitting System:
генерация нанолитровых капель с последующим быстрым разбиванием их на капли пиколитрового объема;
простота хранения капель из 24 различных реагентов внутри сменного капилляра, свернутого в спираль идеально для последующих экспериментов и анализов.
Mitos Dropix - компактная система для получения библиотек капель объемом от 25 нанолитров до нескольких микролитров, созданная для получения капель из нескольких различных образцов (до 24) и последующего хранения до 1000 капель в капилляре.
Система генерации капель Mitos Dropix Generation System
Система позволяет превосходно контролировать размер капель, частоту их получения (до 5 шт/сек) и использовать множество реагентов для получения сложных наборов реагентов (“библиотек”), например для количественного анализа. Капли могут храниться, термостатироваться, сливаться попарно или разделяться на капли меньшего размера (вплоть до нанолитрового и пиколитрового объема).
Преимущества системы Mitos Dropix Generation System:
автоматическое получение капель заданного размера и состава под контролем ПО Dolomite;
гибкий выбор параметров: размера капель, состава, частоты генерации;
визуальный контроль процесса генерации капель;
частота генерации - до 5 капель в секунду;
капилляр для хранения капель легко использовать для последующих применений и анализа капель.

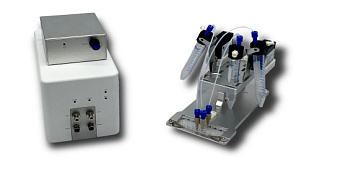

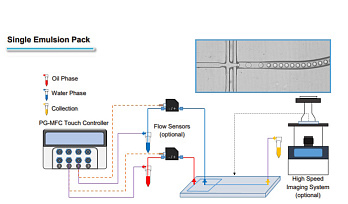

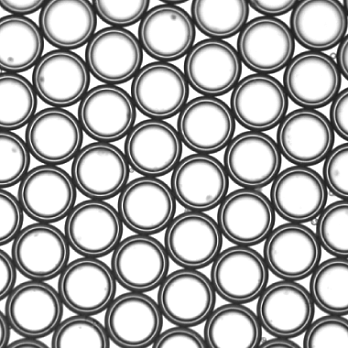

Модульные системы генерации капель позволяют получать капли воды в масле (W / O) или масла в воде (O / W) размером от 2 до 200 мкм. Система позволяет генерировать капли, содержащие несколько компонентов со скоростью 500 000 капель в секунду.
Примеры применения: генерация капель, состоящих из одного, двух или трех реагентов, производство монодисперсных эмульсий и частиц Януса. Благодаря своей модульности системы генерации капель Dolomite обеспечивают пользователям эффективное масштабирование процесса.
Преимущества:
размер капель от 2 до 200 мкм;
высокая монодисперсность (CV < 5%);
высокая скорость генерации (до 500 000 капель в секунду);
производительность от 0,5 мл до нескольких литров;

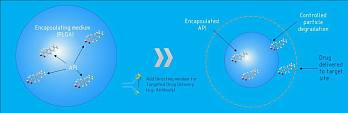

Заключение активных фармацевтических ингредиентов в полимерные капсулы из ПМГК (поли(молочной-со-гликолевой) кислоты) — это один из современных подходов оптимизации доставки молекул лекарств в организме, который позволяет не только адресно доставлять лекарство, но и регулировать скорость его поступления в орган.
Система инкапсуляции Dolomite разработана для инкапсуляции лекарственных субстанций в микрокапсулу из ПМГК. По сравнению с традиционными методами, микрофлюидная технология позволяет получать инкапсуляты с высокой степенью монодисперсности, с коэффициентом вариации частиц менее 5%.
Преимущества:
диаметр частиц от 50 нм до 50 мкм;
высокая точность и контроль размера частиц, CV < 5%;
высокая воспроизводимость результатов;
минимальное количество отходов и высокая эффективность инкапсуляция лекарственной субстанции почти 100%;
возможность настройки размера частиц в режиме реального времени.
Scanning Electron Microscopy (SEM) image of PLGA beads encapsulating powder API (left); Fluorescence microscopy image of PLGA beads– green fluorescence indicates the positioning of the drug (Doxorubicin).

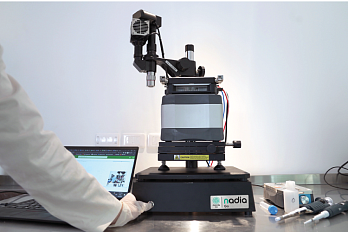

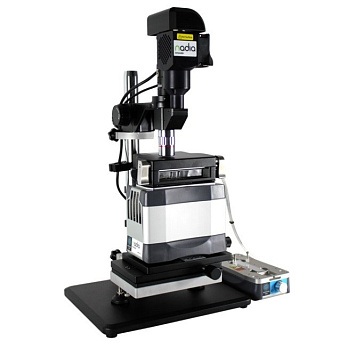

Система Nadia, Dolomite предназначена для быстрого приготовления библиотек для секвенирования мРНК единичных клеток (scRNA-Seq). Благодаря микрофлюидным сменным чипам система Nadia генерирует до 48 000 баркодированных библиотек мРНК за 15 минут.
Высокая пропускная способность: инкапсуляция 1, 2, 4 или 8 образцов параллельно за ~ 15 минут;
генерация до 6 000 капель на одну ячейку;
полностью автоматизированные этапы инкапсуляции образца для scRNA-Seq;
интуитивно понятный интерфейс сенсорного экрана и контрольные лампы для загрузки образцов;
Nadia Innovate — это внешний дополнительный модуль системы инкапсуляции клеток Nadia, предназначенный разработки и тестирования новых пользовательских протоколов инкапсуляции клеток. Отработанные протоколы могут быть загружены в систему инкапсуляции клеток Nadiaи использованы в качестве рабочих протоколов для инкапсуляции клеток.
Nadia Innovate — это полностью открытая система, которая позволяет работать с 2, 4 или 8 образцами параллельно, использовать свои реагенты, а так же наблюдать и изменять процесс в режиме реального времени.
Высокая производительность: инкапсуляция 2, 4 или 8 образцов параллельно;
генерация до 6 000 капель на одну ячейку;
возможность использования пользовательской реагентики;
визуализация процесса инкапсуляции, регистрация процесса высокоскоростной цифровой камерой;

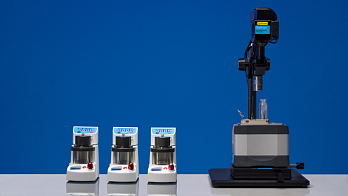

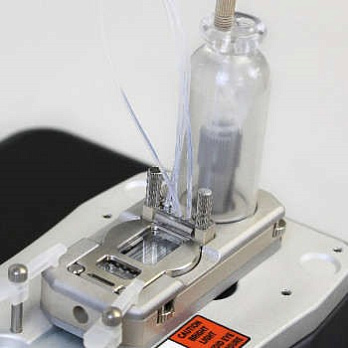

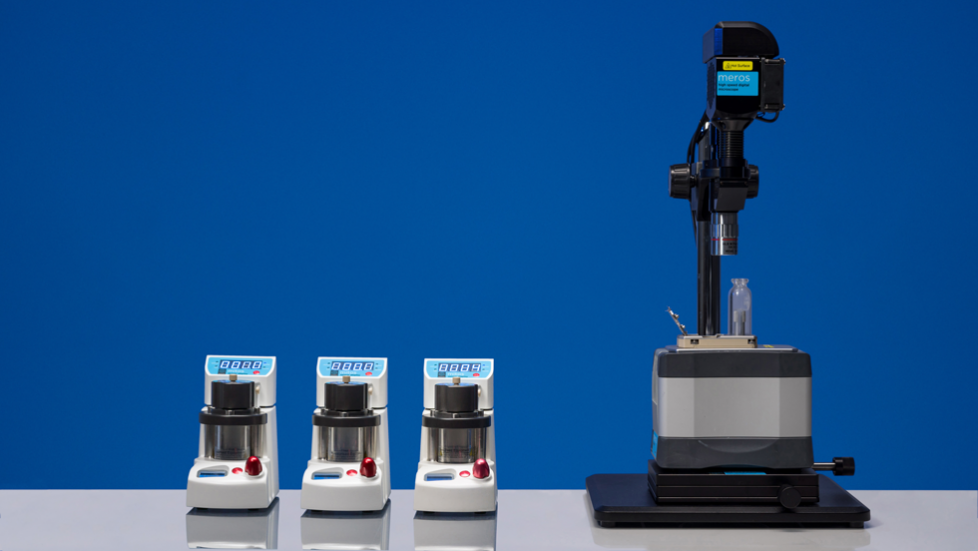

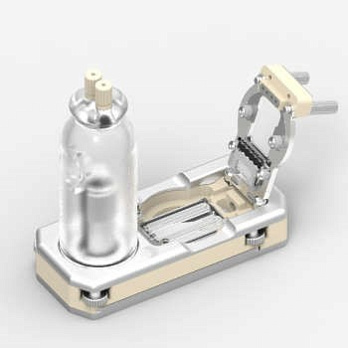

Система μEncapsulator представляет собой полную систему для высокопроизводительной инкапсуляции отдельных клеток в капли объемом несколько пиколитров. Система позволяет генерировать до 300 000 капель за 15 минут с сохранением жизнеспособности клеток.
Высокая пропускная способность — инкапсуляция 300 000 капсул за 15 мин;
гибкая открытая система контроля параметров (давления и скорости потока);
низкая вариабельность капель эмульсии и высокая монодисперсность (CV < 5%);
широкий спектр применений в исследованиях, где требуется деликатная инкапсуляция живых клеток;
автоматизация и комплексный анализ размеров капель с помощью ПО обеспечивают контроль качества формирования капли и разработки новых протоколов.
Микрофлюидика Dolomite - технология, позволяющая работать с очень малыми объемами жидкостей, газов, с кристаллическими и полимерными частицами, клетками животного, растительного и бактериального происхождения, пузырьками и каплями с возможностью наблюдать за ними, манипулировать ими и контролировать процессы, протекающие с ними.
Это дает возможность проводить «традиционные» исследования в миниатюрном формате, а также проводить исследования, которые ранее были невозможны.
Особенности и возможности микрофлюидики Dolomite:
работа с микрообъектами (капли, клетки, частицы, пузырьки);
работа с микро- и нанообъемами (диаметр канала от 10 нм);
высокая воспроизводимость: точность дозирования – порядка пиколитра;
точный контроль параметров процесса: температуры, скорости потоков, давления, смешивания;
большая библиотека «стандартных» чипов;
чипы произвольной конфигурации и геометрии: многослойные и составные чипы с разными свойствами поверхности каналов, интеграция на одном чипе различных стадий процессов для ускорения и автоматизации методик исследований;
интеграция с приборами, детекторами, системами пробоподготовки и сенсорами (хроматографами, масс-спектрометрами, лазерами, спектрофотометрами, микроскопами и т.д.);
автоматизация процессов: удобство, высокий выход, воспроизводимость, точность;
объединение разных стадий методик в одном приборе;
уменьшение размеров приборов;
появление новых методов и приборов.

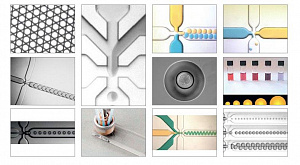

Технология микрофлюидики Dolomite находит применения в таких областях как:
кристаллизация белков (для рентгеноструктурного анализа) ускоряется при использовании параллельного автоматизированного формулирования многих сложных смесей реагентов и быстрого скрининга условий кристаллизации, денатурации-ренатурации и упаковки белков в жидкой фазе на поверхности чипа (водорастворимые белки), или в мезо-фазе (для подбора условий кристаллизации мембранных белков);
контролируемое слияние капель и добавление реагентов к каплям уже полученной ранее эмульсии;
получение сложных эмульсий и «капель в капле» (микрокапли водной фазы внутри капли масляной фазы, находящихся, в свою очередь, в водной фазе и наоборот);
интенсивное смешивание компонентов в чипах-микромиксерах, где за счет сложной геометрии каналов происходит многократное последовательное разделение и объединение ламинарных потоков смешиваемых веществ, что увеличивает площадь соприкосновения потоков и взаимную диффузию реагентов;
управление микропотоками жидкости и газа: разделение, объединение и перемешивание потоков (с перепадами давления при изменении диаметра каналов);
получение градиентов смешиваемых веществ в чипах-градиентаторах, в которых вещества диффундируют между двумя соприкасающимися ламинарными потоками, последовательно разделяемыми на большое количество каналов с градиентом концентраций смешиваемых веществ;
фильтрация взвесей от фазы-носителя (продукта химического синтеза, растворителя и т.д.);
металлонапыление (Au, Pt, Ag, Cu) для получения микроэлектродов в каналах чипов (для подведения напряжения при капиллярном электрофорезе, для получения нагревательных микроэлементов и микротермопар, для измерения электрического импеданса - подсчет частиц, жизнеспособность клеток и т.д.);
получение газовых микропузырьков для изучения физико-химических свойств коллоидных систем, получения вспененных композитов и полимеров;
прецизионный химический синтез на проточных микрореакторах с высокой скоростью за счет устранения диффузионных ограничений, имеющихся в “классических” реакторах;
изучение кинетики (“stopped-flow”) при смешивании реагентов с детекцией продуктов вдоль протяженного канала (вдоль координаты реакции);

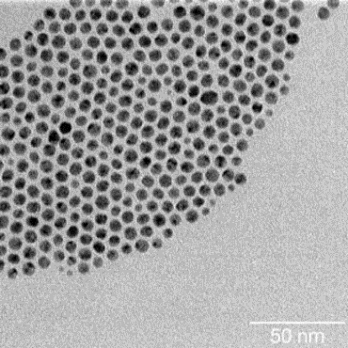

получение наночастиц как в ходе химического синтеза, так и в ходе кристаллизации или полимеризации (для получения флуоресцентых красителей “квантовых точек”, пористых сорбентов с заданными свойствами, микроносителей для прикрепления клеток, магнитных микрочастиц для изучения сложных молекулярных и клеточных взаимодействий);
газовая и жидкостная хроматография в канале чипа, соединенного с детектором.
Разработка лекарственных препаратов, определение эффективности и цитотоксичности:
химический синтез с точным контролем условий и детекцией промежуточных соединений, дозирование, очистка полученных продуктов (для получения и скрининга новых лекарств);
доставка лекарств к «мишени» путем упаковки активного вещества в микрокапли, или пришивания их к полимерным микрочастицам-носителям;
культивирование и наблюдение отдельных клеток и колоний на чипе в виде слайда под микроскопом; чип позволяет подводить к клетке питательные вещества, поддерживать pH, О2 , оценивать ответ клеток на изменение условий;
клетки эукариот и прокариот можно заключить в микрокапли и культивировать в виде колоний, изолированных друг от друга аналогично культивированию на твердом субстрате, но с существенно большей скоростью и с возможностью автоматизированной сортировки, например, культивировать микроводоросли в каплях;
сортировка клеток и частиц на чипах для изучения межмолекулярных и клеточных взаимодействий при работе со стволовыми клетками, лечении онкологических заболеваний;
подсчет частиц в газовой или жидкой фазе методом лазерного светорассеяния в канале проточного микрочипа;
тесты на цитотоксичность на живых клетках с изучением последовательного влияния продуктов жизнедеятельности клеток одних тканей на клетки других тканей, например, кишечника, печени и почек.
Биология, диагностика и медицина:
качественный и количественный анализ фрагментов НК на чипе капиллярного электрофореза;
чипы для секвенирования НК;
цифровая капельная ПЦР для количественной ПЦР-диагностики с высокой точностью;
анализы крови (биохимические, ИФА, на глюкозу и т.д.);
изоляция ДНК из цельной крови;
наблюдение за иммобилизованными эмбрионами и клетками.
Экология, производство, приборостроение:
биосенсоры, проточные ячейки для экологии и охраны окружающей среды;
топливные микроэлементы для безопасных энергоносителей и утилизации отходов;
лазерная и струйная печать;
получение пенки для капуччино;
моделирование пористых пород и экстракции из них нефти;
интеграция со световодными оптоволокнами для спектрофотометрических исследований («жидкий» световод).
Telos – это революционная высокопроизводительная система, позволяющая получать до тонны высоко монодисперсных капель, частиц или эмульсий в месяц.
Это модульная, гибкая, масштабируемая система, которая может состоять из нескольких (до 10) параллельных модулей Telos, собираемых вместе, позволяя создать одинаковые условия для получения капель в большом количестве капилляров (до 70) в микрофлюидных чипах.
Telos позволяет получать монодисперсные капли диаметром от 20 до 150 мкм с высоким выходом, которые затем могут из чипов собираться в капилляры или в общий резервуар.
параллельный имический синтез: микрореакции в каплях и микроперемешивание.
Производительность Telos сопоставима с обычными методами с использованием, например, диспергаторов и гомогенизаторов ротор-статор, но в отличие от них генерируются высоко монодисперсные капли.
Преимущества Telos:
Производительность до тонны эмульсии в месяц;
скорость потока, мл/мин - от 3 до 30;
от 1 до 10 модулей, в каждый может быть установлен один микрофлюидный чип с семью капиллярами;
диаметр капель, мкм - от 20 до 150;
возможность замены отдельного чипа без влияния на работу остальных;
давление, атм - от 0 до 10;
температура, °C - от 4 до 80;
высокая химическая устойчивость: смачиваемые материалы - FFKM, PEEK, PCTFE and PTFE.
Telos со сбором капель в капилляры
Система включает все необходимые компоненты (модули, чипы, насосы, аксессуары) для сбора генерируемых капель, частиц, и/или потоков продукта в микрокапилляры для последующего контроля или установки сопротивлений потоку. Продукт каждого капилляра может в этой конфигурации собираться отдельно от других.
Telos – это революционная высокопроизводительная система, позволяющая получать до тонны высоко монодисперсных капель, частиц или эмульсий в месяц.
Это модульная, гибкая, масштабируемая система, которая может состоять из нескольких (до 10) параллельных модулей Telos, собираемых вместе, позволяя создать одинаковые условия для получения капель в большом количестве капилляров (до 70) в микрофлюидных чипах.
Telos позволяет получать монодисперсные капли диаметром от 20 до 150 мкм с высоким выходом, которые затем могут из чипов собираться в капилляры или в общий резервуар.
параллельный имический синтез: микрореакции в каплях и микроперемешивание.
Производительность Telos сопоставима с обычными методами с использованием, например, диспергаторов и гомогенизаторов ротор-статор, но в отличие от них генерируются высоко монодисперсные капли.
Преимущества Telos:
Производительность до тонны эмульсии в месяц;
скорость потока, мл/мин - от 3 до 30;
от 1 до 10 модулей, в каждый может быть установлен один микрофлюидный чип с семью капиллярами;
диаметр капель, мкм - от 20 до 150;
возможность замены отдельного чипа без влияния на работу остальных;
давление, атм - от 0 до 10;
температура, °C - от 4 до 80;
высокая химическая устойчивость: смачиваемые материалы - FFKM, PEEK, PCTFE and PTFE.
Telos со сбором капель в общий резервуар
Система включает все необходимые компоненты (модули, чипы, насосы, аксессуары) для сбора генерируемых капель, частиц, и/или потоков продукта в общий резервуар, что уменьшает вероятность схлопывания капель (коалесценции). В этой конфигурации удобно работать с вязкими жидкостями, а также отделять полученные капли продукта от носителя.

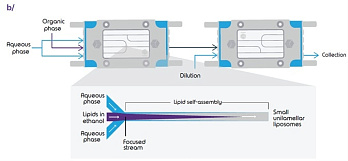

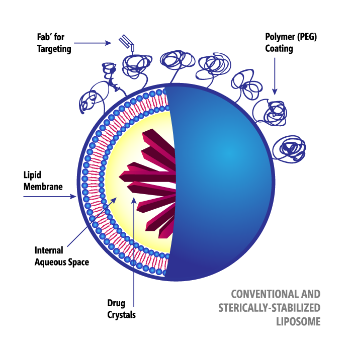

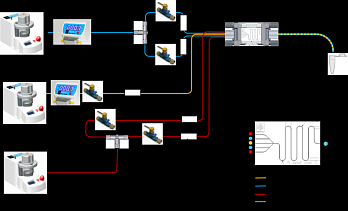

Система специально разработана для генерации липосом размером 50-500 нм в потоке с минимальным разбросом по размеру липосом. Модульность системы обеспечивает гибкость настройки и использования.
Помимо синтеза липосом, данная конфигурация системы может производить инкапсуляцию лекарств в оболочку размером 50-500 нм.
Преимущества:
размер липосом от 5 до 50 мкм;
высокая монодисперсность (CV < 5%);
высокая скорость генерации (до 500 000 капель в секунду);
высокая производительность и возможность масштабирования процесса;
Mitos Dropix - компактная система для получения библиотек капель объемом от 25 нанолитров до нескольких микролитров, созданная для получения капель из нескольких различных образцов (до 24) и последующего хранения до 1000 капель в капилляре.
Система слияния капель Mitos Dropix Droplet Merging System
Система позволяет осуществлять попарное программируемое слияние капель в создаваемой библиотеке с практически произвольным конечным составом: на первом этапе получается заданная специфическая последовательность капель, а затем, на втором этапе, они попарно сливаются. Для слияния используются Чипы с колоннами для слияния капель.
Преимущества системы Mitos Dropix Droplet Merging System:
создание капель “по запросу” и попарное смешивание капель с разным составом;
автоматизация и полная программируемость – возможен выбор размеров капель, их состава и частоты генерации;
простой скриннинг и количественный анализ: последовательное попарное слияние капель реагентов позволяет смешивать аналит с образцами или один образец с несколькими аналитами в заданных пропорциях, что уменьшает техническую сложность проведения анализов и дает возможность использовать различные методы детекции (фотометрический, флуориметрический, хроматографический, масс-спектрометрический и др.);
высокая стабильность скорости потока без пульсаций, обеспечиваемая применением шприцевых насосов Dolomite;

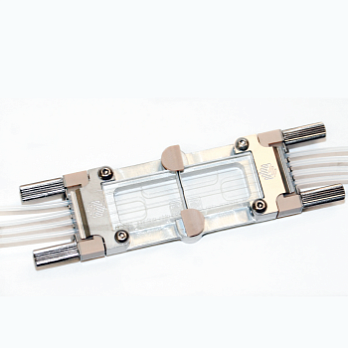

Особенности стандартных чипов для генерации капель:
скорость образования капель, шт./сек (Гц) - до 12 000;
высокое постоянство размеров капель (монодисперсность);
превосходная оптическая прозрачность и химическая стойкость;
широкий диапазон рабочих температур и давлений;
выбор глубины каналов: 100 мкм (#3000158 и #3000301), или 190 мкм (#3000436 и #3000437);
выбор свойств поверхности каналов: гидрофильная (#3000158 и #3000436), или гидрофобная (#3000301 и #3000437);
совместим с интерфейсом H (#3000155), линейными 4-канальными уплотнительными прокладками (#) и линейными 4-канальными коннекторами Multiflux1 (#3000024) для подведения трубочек с внешним диаметром 1,6 мм (1/16”);
Особенности стандартных чипов для генерации капель:
скорость образования капель, шт./сек (Гц) - до 12 000;
высокое постоянство размеров капель (монодисперсность);
превосходная оптическая прозрачность и химическая стойкость;
широкий диапазон рабочих температур и давлений;
выбор глубины каналов: 100 мкм (#3000158 и #3000301), или 190 мкм (#3000436 и #3000437);
выбор свойств поверхности каналов: гидрофильная (#3000158 и #3000436), или гидрофобная (#3000301 и #3000437);
совместим с интерфейсом H (#3000155), линейными 4-канальными уплотнительными прокладками (#) и линейными 4-канальными коннекторами Multiflux1 (#3000024) для подведения трубочек с внешним диаметром 1,6 мм (1/16”);
Особенности стандартных чипов для генерации капель:
скорость образования капель, шт./сек (Гц) - до 12 000;
высокое постоянство размеров капель (монодисперсность);
превосходная оптическая прозрачность и химическая стойкость;
широкий диапазон рабочих температур и давлений;
выбор глубины каналов: 100 мкм (#3000158 и #3000301), или 190 мкм (#3000436 и #3000437);
выбор свойств поверхности каналов: гидрофильная (#3000158 и #3000436), или гидрофобная (#3000301 и #3000437);
совместим с интерфейсом H (#3000155), линейными 4-канальными уплотнительными прокладками (#) и линейными 4-канальными коннекторами Multiflux1 (#3000024) для подведения трубочек с внешним диаметром 1,6 мм (1/16”);
Особенности стандартных чипов для генерации капель:
скорость образования капель, шт./сек (Гц) - до 12 000;
высокое постоянство размеров капель (монодисперсность);
превосходная оптическая прозрачность и химическая стойкость;
широкий диапазон рабочих температур и давлений;
выбор глубины каналов: 100 мкм (#3000158 и #3000301), или 190 мкм (#3000436 и #3000437);
выбор свойств поверхности каналов: гидрофильная (#3000158 и #3000436), или гидрофобная (#3000301 и #3000437);
совместим с интерфейсом H (#3000155), линейными 4-канальными уплотнительными прокладками (#) и линейными 4-канальными коннекторами Multiflux1 (#3000024) для подведения трубочек с внешним диаметром 1,6 мм (1/16”);
Чип-микромиксер – это компактное статическое (без движущихся частей) микрофлюидное устройство, которое позволяет быстро перемешивать по два или три потока жидкостей в одном, или в обоих независимых “микросмесителях”.
При низких скоростях потоков микромиксер создает “слоистость” ламинарных потоков жидкости, что способствует увеличению площади соприкасающихся поверхностей и ускоряет смешивание за счет диффузии.
При высоких скоростях потоков структура каналов чипа способствует переходу в режим турбулетности, также увеличивая интенсивность перемешивания.
Чип-микромиксер является стандартным микрофлюидным чипом Dolomite и может использоваться совместно с интерфейсом H (#3000155).
Для прокачивания жидкостей через каждый “микросмеситель” (всего их на чипе два), понадобится также линейный 4-канальный коннектор Multiflux1 (#3000024), перфторэластомерная линейная 4-канальная уплотнительная прокладка (#3000021) и трубочки с внешним диаметром 1,6 мм (1/16”).
При необходимости проводить смешивание реагентов при повышенных температурах, можно установить чип с интерфейсом H в адаптер для нагревательной плитки (#3200111).
Особенности чипа-микромиксера:
2 микросмесителя: в каждом 3 входа и 1 выход;
размеры внутренних каналов, Г х Ш, мкм – 125 х 350 и 50 х 125;
полный внутренний объем одного “микросмесителя”, мкл – 4,64;
внутренний объем одной смешивающей ступени, мкл – 0,37;
обратное давление (вода, поток 100 мкл/мин), атм – 0,1;
внешний диаметр трубок, мм – 1,6 (1/16”);
рекомендуемый внутренний диаметр трубок, мм – 0,25 мм;
рекомендуемый материал трубок – PTFE, FEP;
шероховатость поверхности каналов (Ra), нм – 5;
размеры чипа, мм – 22,5 х 15 х 4.
Микрофлюидика Dolomite — современная технология, позволяющая работать с очень малыми объемами жидкостей (от 0,01 мл), кристаллическими и полимерными частицами, клетками животного, растительного, бактериального происхождения, пузырьками и каплями с возможностью наблюдать за ними, манипулировать ими и контролировать процессы, протекающие с ними.
определение эффективности и цитотоксичности лекарственных средств;
клеточная и регенеративная медицина;
РНК-профилирование единичных клеток
экология, производство, приборостроение.
Технологические решения Dolomite предлагают широкий ряд высокотехнических модульных решений для создания капель, эмульсий, двойных эмульсий и сложных частиц. Непревзойденная точность потока и контроль размера позволяют получить воспроизводимую монодисперсную систему для решения широкого круга задач: химический синтез в микрообъёме, разработка лекарств и технологии их адресной доставки, экспериментальная химия, пищевая промышленность, косметическая промышленность и научные исследования микро и наночастиц.
Особенности и возможности микрофлюидики Dolomite:
работа с микро- и нано-формате;
высокая воспроизводимость: точность дозирования — порядка пиколитра;
точный контроль параметров процесса: температуры, скорости потоков, давления, смешивания.
