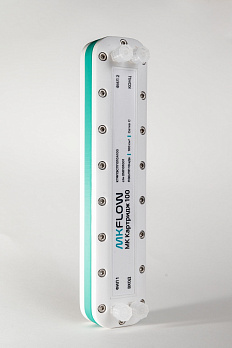

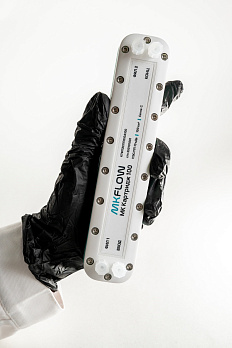

МК Картридж 50/100/150 см² — плоскорамный мембранный картридж для лабораторной тангенциальной фильтрации, предназначенный для работы с минимальными объёмами продукта. Типичный начальный объём исходного продукта составляет 50-1000 мл с возможностью концентрирования до 15-20 мл. Картриджи разработаны с использованием передовых технологий и материалов, что гарантирует высокую эффективность и надёжность процессов фильтрации.
Широкий диапазон порогов отсечения ультрафильтрационной полиэфирсульфоновой мембраны (1-300 кДа) позволяет гибко настраивать разделение продукта на концентрат и фильтрат в зависимости от задач. Эффективная площадь фильтрации 50-150 см² обеспечивает оптимизацию процесса тангенциальной фильтрации, адаптируя его как к объёму продукта, так и к требуемым временным рамкам, что делает процесс более управляемым и результативным.
Ключевые особенности
- Ультрафильтрационная полиэфирсульфоновая (ПЭС) мембрана на полипропиленовой подложке (ПП).
- Низкая адсорбция — высокая извлекаемость целевого продукта и производительность;
- Широкий диапазон рабочих условий: pH 1-14, температура до 50 °C.
- Устойчивость к химическим средствам мойки и дезинфекции.
- Фильтрационный пакет.
- Уникальная конструкция позволяет использовать мембраны с площадью 50-150 см² без изменения геометрии корпуса картриджа
- Длина турбулизирующего канала позволяет провести предварительное масштабирование процесса фильтрации для полноразмерных кассетных модулях, сохраняя схожие гидродинамические условия.
- Конструкция картриджа обеспечивает минимальный мёртвый объём.
- 2 мл — для картриджей 50 см².
- 4 мл — для картриджей 100 см².
- 6 мл — для картриджей 150 см².
- Два вида турбулизирующих сеток.
- Сетка типа А (плотная): рекомендуется для растворов с вязкостью менее 3 сП. Обеспечивает высокий перепад давления и стабильный поток фильтрата.
- Сетка типа С (крупная): подходит для растворов с вязкостью более 3 сП. Позволяет поддерживать высокую скорость тангенциального потока.

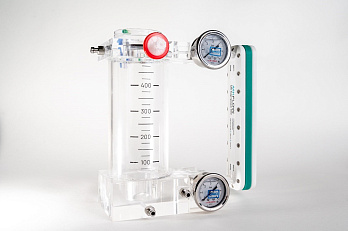

- Комплектация включает все необходимые фитинги и трубки для подключения к лабораторным перистальтическим насосам.
- Одноразовое или многоразовое использование. Одноразовое использование — это экономически выгодное решение для отработки одной партии продукта или процесса. Оно исключает затраты времени и средств на процесс очистки картриджа. Допускается повторное использование картриджа при соблюдении рекомендаций по его очистке и хранению.
Применение
МК Картриджи находят широкое применение в различных областях биотехнологий, R&D исследовательских лабораториях, научно-исследовательских институтах.
- Биотехнологии и биофармацевтика
- Концентрирование и очистка:
- белков, инсулина, полисахаридов, липосом, вирусов, плазмид, коллоидных суспензий клеток.
- Обработка биологических сред:
- сбор, промывка и осветление клеточных культур, лизатов, ферментационных бульонов.
- Лабораторные исследования
- Подготовка образцов для анализов.
- Подбор порога отсечения (MWCO) для конкретных задач.
- Пилотные и масштабируемые процессы
- Отработка методов фильтрации на малых объёмах с последующим переходом на промышленные кассетные модули.
Технические характеристики
- Материалы:
- корпус картриджа — ABS;
- порты — полипропилен;
- уплотнительная прокладка — силикон;
- турбулизирующая сетка — полипропилен;
- дренажная сетка — полипропилен;
- мембрана — полиэфирсульфон на полипропиленовой подложке;
- герметик фильтрационного пакета — полиуретан.
| Характеристики | картридж 50 см² | картридж 100 см² | картридж 150 см² |
| Габаритные размеры картриджа (В×Ш×Д), мм | 41×41×198 | 43,5×41×198 | 45×41×198 |
| Тип соединения фитингов | Luer lock | ||
| Порог отсечения мембраны, кДа | 1/5/10/30/50/100/300 | ||
| Площадь фильтрации, см² | 50 | 100 | 150 |
| Мертвый объем | ≈ 2 мл | ≈ 4 мл | ≈ 6 мл |
| Максимальное рабочее давление | 4 бара | ||
| Диапазон рабочих температур | 4-50 ⁰С | ||
| Диффузия воздуха через смоченную мембрану картриджа, при Р=0,5 бар | < 3 мл/мин | <6 мл/мин | < 9 мл/мин |
| Диапазон рН | 1-14 ед | ||
Скорость тангенциального потока
| Площадь фильтрации картриджа | При работе | При мойке |
| 50 см² | 30-45 мл/мин | 45-70 мл/мин |
| 100 см² | 60-90 мл/мин | 90-135 мл/мин |
| 150 см² | 90-135 мл/мин | 135-200 мл/мин |
Контроль качества
МК Картриджи подвергаются индивидуальному тестированию на соответствие требованиям технических условий. Каждый картридж имеет уникальный серийный номер и удостоверение качества.
