Бактериальные биореакторы (ферментеры): обновление вступления к разделу

Multifors – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.

Характеристики биореактора Multifors

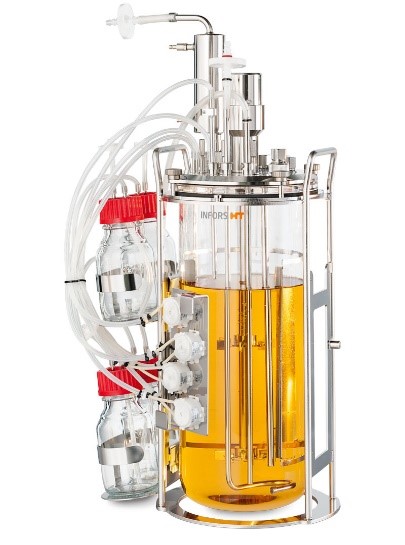

Сосуд:

• легко заменяемые культуральные сосуды;
• мощный магнитный двигатель;
• магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;
• специализированные системы перемешивания для бактериальных и клеточных культур.

Крышка сосуда:

• двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;
• до 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
• автоклавируемые насосные головки;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
• контроль pH кислотой/щелочью или CO₂.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

• сенсорный экран со встроенным сервером OPC;
• надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
• параллельное управление и контроль до 6-ти сосудов;
• до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Multifors:

• общий объем, л:
  • для бактериальных культур – 0,4; 0,75; 1,4;
  • для клеточных культур – 0,4; 0,7; 1,0;
• рабочий объем, л:
  • для бактериальных культур – 0,15-0,25; 0,18-0,5; 0,32-1;
  • для клеточных культур – 0,97-0,25; 0,15-0,5; 0,22-0,75;
• магнитный привод, скорость, об/мин – до 1600;
• температура охлаждающей жидкости, ° C – +5…70;
• подача газов на сосуд – до 4 ротаметров или MFC;
• скорость потока газов, мин-1 (vvm) – до 2 или 0,1 (для клеточных культур);
• количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
• скорость насосов, об/мин – от 0,0012 до 17,9 (зависит от комплектации);
• порты в крышке сосуда:
  • 7 мм – 4 шт.;
  • 10 мм – 4 шт.;
  • 12 мм (Pg13,5) – до 5 шт.
• возможности подключения OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 2-6 сосудов;
• стерилизация автоклавированием;
• габариты, Ш x Г x В, мм – 350 х 520 х 960;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

RTS-1 и RTS-1C являются персональными биореакторами для культивирования микроаэрофильных и облигатно анаэробных микроорганизмов (не строгие анаэробные условия) в 50-миллилитровых пробирках-биореакторах.

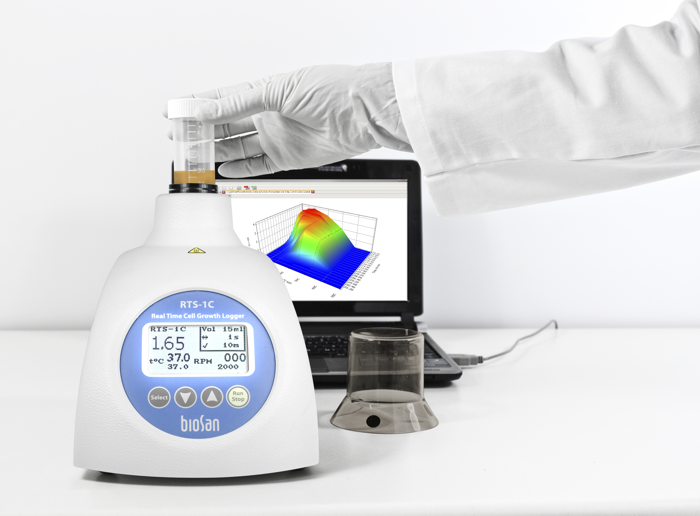

Характеристики биореактора RTS-1C

Особенности:

• принцип смешивания Reverse-Spin – вращение биореактора вокруг своей оси с изменением направления вращения;
• позволяет достичь высоких значений k_La (h⁻¹) до 450;
• индивидуально контролируемый биореактор;
• неинвазивное измерение биомассы в режиме реального времени;
• оптическая система в ближней инфракрасной области позволяет регистрировать кинетику роста клеток;
• программное обеспечение для хранения, демонстрации и анализа данных в режиме реального времени;
• компактный дизайн с низким профилем и небольшим размером для личного применения;
• контроль температуры для биопроцесса;
• активное охлаждение для быстрого регулирования температуры, например для экспериментов с флуктуациями температуры;
• профилирование задач для автоматизации процессов;
• хранение облачных данных для удаленного мониторинга процесса культивирования из дома или с помощью мобильного телефона.

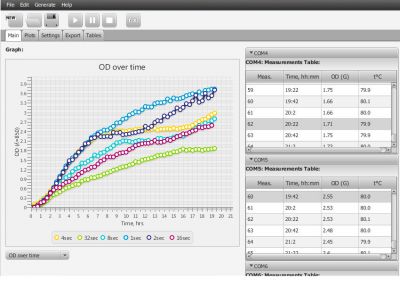

Возможности программного обеспечения:

• регистрация кинетики роста клеток в реальном времени;
• пользовательские графики и 3D‐график;
• пауза;
• сохранить/загрузить результаты;
• PDF- и Excel- отчеты;
• подключение до 12 приборов одновременно;
• возможность удаленного слежения за экспериментом;
• возможность задачи циклов/профилирования;
• возможность создания собственной калибровки под любой вид микроорганизмов.

Применение:

• выращивание бактерий с контролем кинетики роста в реальном режиме времени;
• скрининг штаммов;
• эксперименты с температурным стрессом;
• скрининг сред и их оптимизация;
• синтетическая и системная биология;
• тесты на токсичность;
• контроль качества штаммов.

Технические характеристики биореактора RTS-1C:

• диапазон измерений ОП – 0–10 OD при 10–20 мл; (0–19 OD λ600 нм эквивалент); 0–8 OD при 20–30 мл (0–15,2 OD λ600 нм эквивалент);
• точность измерения – ±0,3 OD;
• источник света ближний ИК светодиод;
• длина волны, нм (λ) – 850;
• частота измерений за час – 1–60;
• объем культуральной среды, мл – 5-30;
• диапазон установки температуры, °C – +4... +70;
• диапазон регулирования температуры, °C – 15 ниже окружающей t ... +70;
• стабильность температуры, °C – ±0,1;
• дисплей ЖК;
• диапазон регулирования скорости, об/мин – 50–2000;
• макс. количество приборов, подключенных одновременно к программе – 12;
• тип пробирки для аэробного культивирования – 50 мл пробирка с мембранным фильтром (TubeSpin Bioreactor 50, TPP);
• тип пробирки для анаэробного культивирования – 50 мл пробирка с мембранным фильтром (TubeSpin Bioreactor 50, TPP);
• можно использовать пробирки других производителей, например, Corning 50 ml Mini Bioreactor, но ротор прибора должен быть модифицирован по запросу;
• минимальные требования к ПК – Intel/AMD Processor, 1 GB RAM Windows Vista/7/8/8.1/10, USB 2.0 port;
• оптимальные требования к ПК – Intel/AMD Processor, 3 GB RAM Windows Vista/7/8/8.1/10, USB 2.0 port;
• габариты, Д×Ш×В, мм – 130 × 212 × 200;
• вес, кг – 2,2.

Комплект поставки: биореактор, пробирки TPP TubeSpin Bioreactor 50 мл 20 шт.
