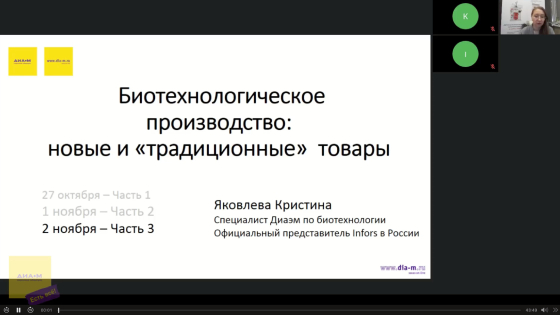

02.11.22. Биотехнологическое производство. Часть 3

Биореактор Minifors 2 предназначен для культивирования эукариот. Компактный и простой в использовании, биореактор полностью скомплектован для работы как начинающих, так и опытных пользователей. Самый быстрый и простой запуск эксперимента по культивированию микроорганизмов. В стандартной комплектации.

Культуральные сосуды:

• общие объемы сосудов — 1,5 или 3,0 или 6,0 л;
• рабочие объемы сосудов — 0,3-1,0 или 0,6-2,0 или 1,1-4,0 л;
• мощный прямой привод — до 600 об/мин;
• быстрая и простая замена культуральных сосудов разных объемов;
• плоское закругленное дно сосудов позволяет работать с низкими минимальными рабочими объемами, обеспечивает хорошее перемешивание и устойчивость сосудов со штативом и без;
• безопасный отбор проб без мертвого объема с пробоотборником Super Safe Sampler.

Крышка сосудов:

• разработаны специально для простого и удобного доступа ко всем портам;
• порты:
• 4 x 7,5 мм: для кислоты, щелочи, подпитки и 1 свободный;
• 4 x 10 мм: для барботера, системы пеногашения, температурного датчика, пробоотборника/слива;
• до 7 x 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• удобное мытье и техническое обслуживание сосудов благодаря винтам, не требующим использования ключей.

Подача газов:

• 5 встроенных автоматических расходомера газов (MFC);
• работа с газами — воздух, воздух / O₂, или воздух / N_₂, СО₂;
• встроенный датчик давления для детекции блокировки фильтра;
• скорость подачи газов оптимизирована для максимальной аэрации при работе с клеточной культурой;
• множественные каскады для контроля pO₂ с помощью изменения скорости мешалки, скорости подачи газов (TotalFlow), и/или состава газов (GasMix).

Датчики:

• надежные цифровые датчики pH и pO₂;
• оптический датчик pO₂ готов к использованию, поляризация не требуется;
• хранение данных калибровки непосредственно в датчике;
• перекалибровка датчика pH в ходе культивирования при длительных биопроцессах;
• совместимость с Hamilton ARC.

Насосы:

• 4 высокоточных насоса;
• конфигурируемый режим работы — цифровой (с фиксированной скоростью) или аналоговый (с переменной скоростью);
• по умолчанию — 3 х цифровых насоса (кислота, щелочь, пеногаситель), 1 x насос с регулируемой скоростью (подпитка);
• автоклавируемые головки перистальтических насосов позволяют быстрее подготовить биореактор к работе после стерилизации;
• возможность гравиметрической подпитки (необходимо подключение весов);
• профили управления скоростью насоса (требуется подключение к ПО eve).

Управляющий модуль:

• встроенный сенсорный дисплей 7" (17,8 см);
• простая навигация через интуитивно понятное меню и практические подсказки на экране;
• простая калибровка pH, pO₂ и OD датчиков с дисплея;
• прямой экспорт данных на USB при работе без ПК;
• меню на русском языке.

Спецификация:

• общий объем, л — 1,5 или 3 или 6;
• габариты, Ш × Г × В, мм — 455 × 375 × 740;
• скорость вращения мешалки, об/мин - от 24 до 600;
• температурный контроль, °C — от +10 (с помощью чиллера) до +60;
• скорость подачи газов, мин^-¹ — до 0,15 объемов (vvm);
• насосы — 4 шт.;
• скорость насосов, мл/мин:
• 0,003-3,3 (стандартно);
• 0,02-17,9;
• 0,001-1,4.
• порты — 4 × 10 мм, 4 × 7,5 мм и до 7 × 12 мм (Pg13.5): pH, pO₂, конденсатор газов на выходе, ввод образца, 3 свободных порта;
• стандартные параметры — скорость вращения мешалки, температура, pH, pO₂, пеногашение, TotalFlow, GasMix, насосы 1–4;
• подключение к OPC UA через Ethernet.

Опции:

• подключение внешних весов для гравиметрической подпитки;
• анализ газов О₂ и СО₂ в газовоздушной смеси на выходе из биореактора с помощью датчика BlueOne (BleuSens); подключается непосредственно к биореактору без дополнительных модулей; установка программных датчиков через ПО eve:
• Oxygen Uptake Rate (OUR);
• Carbon Evolution Rate (CER);
• Respiratory Quotient (RQ);
• измерение концентрации биомассы без отбора проб с помощью ИК-датчика мутности ASD12-N (Optek) или неинвазивного датчика мутности Aquila; ASD12-N (Optek) имеет диапазон 840-910 нм; подключается непосредственно к биореактору через встроенный трансмиттер;
• редокс-электрод;
• ПО eve для планирования, контроля и анализа, имеет встроенную базу данных для большого массива информации — библиотеки данных процессов, микроорганизмов, сред, компонентов сред; программируемые датчики, формулы; синхронизация событий (ввод образца или отбор проб).

Комплект поставки: биореактор в сборе — базовый блок с сенсорным экраном, культуральный сосуд с крышкой и штативом, мотор мешалки (верхний привод, двойное уплотнение), блок для нагрева и охлаждения, автоматические расходомеры газа (5 шт.), перистальтические насосы (4 шт.); бутыли для реагентов с коннекторами (4 шт.), датчик температуры, датчик рН цифровой (Hamilton), датчик рО₂ цифровой (Hamilton), система пеногашения, конденсатор газов, трубка для отбора проб, пробоотборник Super Safe Sampler, OPC сервер, фильтры, шланги, шнур питания, документация.

Товар временно недоступен. Аналог арт. 11004001, Yocell, Китай.

• Диапазон рабочего давления, бар — 35–2070;
• пропускная способность, мл/ч — 1000–5000;
• минимальный объём образца, мл — 7;
• скорость потока зависит от выбранного давления;
• не требуется электрического питания;
• тип насоса — одностороннего действия с воздушным приводом;
• для очистки можно прогнать через прибор горячую воду, спирт, ацетон или другое дезинфицирующее средства;
• к насосу также можно подключить пар для стерилизации in situ;
• для работы требуется сжатый воздух (магистраль или баллон), бар – 8;
• возможность GMP исполнения;
• размеры, Д×Ш×В, мм — 432×311×171;
• вес, кг — 16.

Аксессуары и опции: теплообменник, преобразователь давления, автоматический контроллер давления, клапан статической гомогенизации, фильтры, экструдеры, шприцы.
