Термометры лабораторные

Термометры лабораторные позволяют проводить измерения температуры в жидких, сыпучих и газообразных средах; применяются при температурных диапазонах от -100 °C до +450 °C. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Термометры лабораторные (ТЛ) «классические» имеют стеклянную цилиндрическую форму с зауженной нижней частью. Внутри цилиндрической оболочки находится измерительная шкала и рабочая жидкость — ртуть или органическая жидкость. Для изготовления данных термометров применяется термометрическое стекло, которое отвечает требованиям ГОСТ 1224-71. Такие термометры — термометры полного погружения — при измерении температуры термометр погружают в измеряемую среду до отсчитываемой температурной отметки на шкале.

В зависимости от диапазона измеряемых температур термометры бывают следующего исполнения: ТЛ-2, ТЛ-3, ТЛ-4, ТЛ-5, ТЛ-6, ТЛ-7, ТЛ-50.

ТЛ-2: от -30 до + 70, от 0 до + 100, от 0 до + 150, от 0 до + 250, от 0 до + 360 (в зависимости от типоразмера);
ТЛ-3: от 0 до + 450, от 0 до + 500, от 0 до + 600 (в зависимости от типоразмера);
ТЛ-4: от - 30 до + 20, от 0 до + 55, от + 50 до + 105, от + 100 до + 155, от + 150 до + 205, от + 200 до + 255, от + 250 до + 305, от + 190 до + 260, от + 240 до + 310, от + 290 до + 360 (в зависимости от типоразмера);
ТЛ-5: от - 30 до + 70, от 0 до + 105, от + 100 до + 205, от + 200 до + 300 (в зависимости от типоразмера);
ТЛ-6: от - 30 до + 360;
ТЛ-7: от - 5 до + 100, от 0 до + 105, от - 10 до + 65, от 0 до + 75 (в зависимости от типоразмера).
ТЛ-50: от - 5 до + 30, от + 30 до + 65, от + 65 до + 100, от - 30 до + 40, от + 100 до + 180, от + 180 до + 250, от 0 до + 100, от 0 до + 150, от + 100 до + 200, от + 100 до + 250, от + 200 до + 300, от 0 до + 200, от 0 до + 250 (в зависимости от типоразмера).

Термометры с взаимозаменяемым конусом ТЛ-50 предназначены для измерения температуры в лабораторных узкогорлых сосудах и аппаратах, снабженных коническими шлифами. Термометры с взаимозаменяемым конусом — неполного погружения. Стеклянные термометры с вложенной шкальной пластиной из молочного стекла, с конусным нормальным шлифом 14/23, расположенным в нижней части термометра. Градуируются при погружении всей нижней части. При измерении температуры глубина погружения равна длине нижней части.

Термометры высокоточные (равноделенные) ТР предназначены для высокоточных измерений в лабораторных условиях, представляют из себя стеклянные термометры палочного типа из массивной капиллярной трубки, на поверхность которой нанесены деления шкалы и оцифровка. Термометры имеют отметку 0 °С, по методу измерения температуры относятся к термометрам полного погружения

Термометры стеклянные по методам измерения температуры делятся на термометры полного погружения и термометры неполного (частичного) погружения. При измерении температуры термометрами полного погружения, термометр погружается в измеряемую среду до отсчитываемой температурной отметки на шкале.

Термометры неполного (частичного) погружения могут быть:

• с погружаемой нижней частью различной длины;
• с указанием на обратной стороне шкалы или на термометре «палочного» типа глубины погружения в миллиметрах.

Электронные термометры отличаются от стеклянных безопасностью, скоростью измерения, удобством. Применяются при температурных диапазонах от -200 °C до +1350 °C. Принцип работы электронных термометров основан на изменении сопротивления проводника при изменении температуры окружающей среды. Термометры используются для проведения контроля технологических процессов в отраслях промышленности, а также во время лабораторных испытаний. Такие термометры дают возможность получить точные сведения о температуре в короткие сроки.

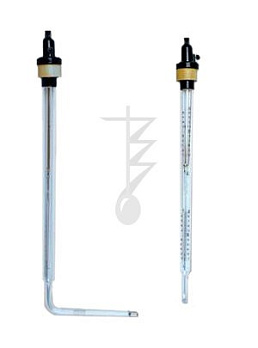

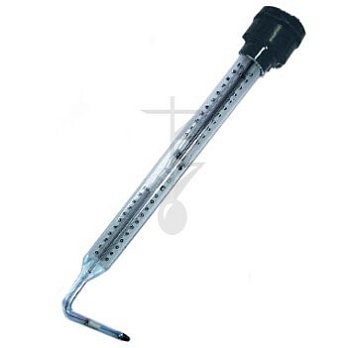

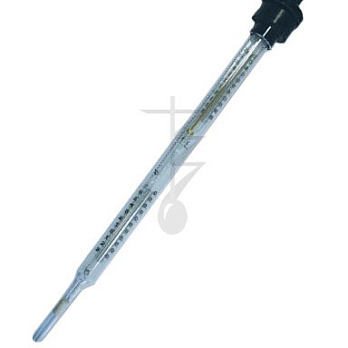

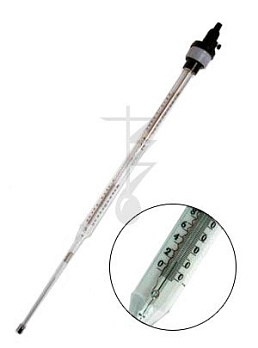

Электроконтактные термометры предназначены для получения электрического сигнала в системах регулирования температуры при достижении заданной температуры в месте установки термометров. Термометры служат также для измерения температуры в пределах диапазона температур на шкале. Ртутный электроконтактный термометр состоит из стеклянной оболочки с вложенной внутрь шкальной пластиной из стекла молочного цвета, а также устройства для магнитной регулировки положения рабочего контакта в пределах диапазона температур шкалы, контактов и проводника. На шкальной пластине нанесены две шкалы: верхняя — для настройки термометра на необходимую температуру, нижняя — для измерения температуры. Электроконтактные термометры относятся к термометрам неполного погружения. Глубина погружения в измеряемую и регулируемую по температуре среду равна длине нижней части термометров. Принцип работы: соединительный контакт из платиновой проволоки впаян в капилляр термометра; исполнительный контакт — нижний конец вольфрамовой проволоки, которая закреплена на подвижной гайке, надетой на микровинт, может передвигаться вверх и вниз по каналу капилляра с помощью магнита, вращающего микровинт. На вложенной шкальной пластине нанесены две шкалы: верхняя служит для предварительной настройки термометра на заданную температуру (по положению нижнего среза подвижной гайки на шкале); нижняя — для корректирования настройки по положению жала (нижнего конца вольфрамовой проволоки), отсчитанного по шкале и показанию контрольного термометра.
