Редукторы газа

Редукторы газа предназначены для понижения давления газа или газовой смеси на выходе из какой-либо ёмкости (например, в баллоне или газопроводе) до рабочего и для автоматического поддержания этого давления неизменным независимо от изменения давления газа в баллоне или газопроводе. При выборе редуктора необходимо учесть соответствие его параметров характеристикам подключаемых через него приборов.
Пока нет данных. Перейти в каталог
Сортировать по:
Цена в валюте производителя / в рублях
БКД-25(О2)-B/S
По запросу
По запросу
Предназначен специально для использования с кислородными баллонами. Понижение давления газа в редукторе происходит путем постепенного понижения давления в двух камерах редуцирования, расположенных последовательно одна за другой. Понижение давления газа в редукторе происходит путем двухступенчатого расширения его при прохождении через зазор между седлом и клапаном в камеру рабочего давления. Редукторы изготавливаются под заказ и настраиваются на параметры, необходимые потребителю.

  • Рабочий газ — кислород;
  • количество манометров, шт. — 2 шт;
  • наибольшее давление газа на входе, МПа (кгс/см2) — 20 (200);
  • диапазон рабочего давления газа, МПа (кгс/см2) — 0,01(0,1) - 0,8 (8);
  • наибольшее рабочее давление газа, МПа (кгс/см2) — 0,8 (8);
  • наибольшая пропускная способность при наибольшем рабочем давлении, м3/ч (л/мин) — 25 (416);
  • двухступенчатый редуктор газа;
  • материал — латунь;
  • соединение с баллоном с помощью накидной гайкой, резьба — ¾";
  • отбор газа осуществляется через ниппель под рукав резиновый диаметром, мм — 6,3 или 9;
  • габариты, мм — 170 х 145 х 255;
  • вес, кг — 2,05.

Комплект поставки: редуктор в собранном виде, ниппель под рукав резиновый, гайка накидная, паспорт.
  • Редукторы газа

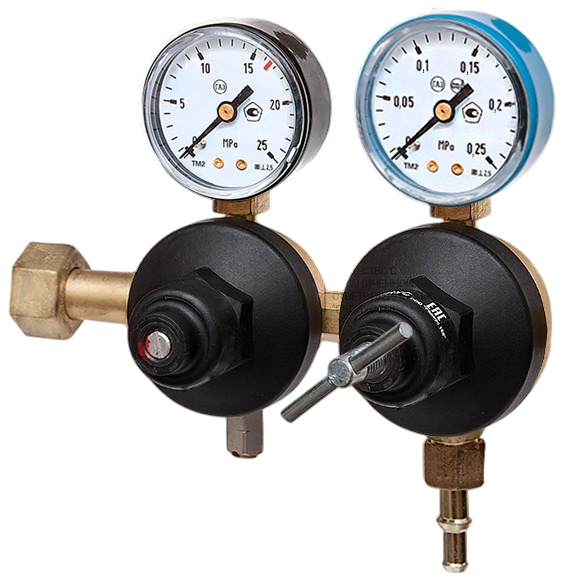

БГД-25 S (CO2/N2)
10 133,=
10 133,= RUB
Предназначен специально для использования с азотными и углекислыми баллонами. Понижение давления газа в редукторе происходит путем постепенного понижения давления в двух камерах редуцирования, расположенных последовательно одна за другой. Понижение давления газа в каждой ступени происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления. При выборе редуктора необходимо учесть соответствие его параметров характеристикам подключаемых через него приборов.

  • Рабочий газ — азот, углекислый газ, кислород;
  • количество манометров, шт. — 2 шт.;
  • минимальное давление газа, МПа — 0,01-0,8;
  • максимальное давление газа, МПа — 20;
  • пропускная способность, куб. м/ч — 25;
  • пропускная способность, л/мин — 416.
  • Двухступенчатый редуктор газа;
  • материал — сплав алюминия, латуни ЛС 59;
  • номинальный расход газа при макс. давление газа, л/мин — 10;
  • максимальное давление газа на входе, МПа — 20;
  • максимальное давление газа рабочее, МПа — 0,06;
  • манометр для понижения давления на входе со шкалой, МПа — 25;
  • манометр для понижения давления на выходе со шкалой, МПа — 0,1;
  • входной фильтр улавливает частицы размером, мкм — 50;
  • соединение с баллоном с помощью накидной гайкой, резьба — ¾";
  • отбор газа осуществляется через ниппель под рукав резиновый диаметром, мм – 6,3 или 9;
  • габариты, мм — 183 × 172 × 101;
  • вес, кг — 1,3.

Комплект поставки: редуктор в собранном виде, ниппель под рукав резиновый диаметром 9 мм, гайка накидная 19.

  • Редукторы газа
БГД-25 В (СO2/N2)
10 422,=
10 422,= RUB
Предназначен специально для использования с азотными и углекислыми баллонами. Понижение давления газа в редукторе происходит путем постепенного понижения давления в двух камерах редуцирования, расположенных последовательно одна за другой. Понижение давления газа в каждой ступени происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления. При выборе редуктора необходимо учесть соответствие его параметров характеристикам подключаемых через него приборов. Редуктор БГД-25 подходит для инкубаторов Binder, Thermo, N-biotek.

  • Рабочий газ — азот, углекислый газ, кислород;
  • количество манометров, шт. — 2 шт.;
  • минимальное давление газа, МПа — 0,01-0,8;
  • максимальное давление газа, МПа — 20;
  • пропускная способность, куб. м/ч — 25;
  • пропускная способность, л/мин — 416.
  • Двухступенчатый редуктор газа;
  • материал- сплав алюминия, латуни ЛС 59;
  • номинальный расход газа при макс. давление газа, л/мин — 36,6;
  • максимальное давление газа на входе, МПа — 20;
  • максимальное давление газа рабочее, МПа — 0,3;
  • манометр для понижения давления на входе со шкалой, МПа — 25;
  • манометр для понижения давления на выходе со шкалой, МПа — 0,6;
  • входной фильтр улавливает частицы размером, мкм — 50;
  • соединение с баллоном с помощью накидной гайкой, резьба — ¾";
  • отбор газа осуществляется через ниппель под рукав резиновый диаметром,мм – 6,3 или 9;
  • габариты, мм — 183 × 172 × 101;
  • вес, кг — 1,3.

Комплект поставки: редуктор в собранном виде, ниппель под рукав резиновый диаметром 9 мм, гайка накидная 19.

  • Редукторы газа
Редукторы газа предназначены для понижения давления газа или газовой смеси на выходе из какой-либо ёмкости (например, в баллоне или газопроводе) до рабочего и для автоматического поддержания этого давления неизменным независимо от изменения давления газа в баллоне или газопроводе. При выборе редуктора необходимо учесть соответствие его параметров характеристикам подключаемых через него приборов.
Газовые редукторы по принципу работы делят на редукторы прямого и обратного действия.

В редукторах прямого действия (рис. б) газ, проходящий через штуцер, с помощью пружины действует на клапан, прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.

Принцип работы редуктора обратного действия (рис. а) основан на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.

При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.
Основное отличие заключается в том, что в редукторах прямого действия газ высокого давления, действуя на клапан, стремится открыть его, а в редукторах обратного действия газ стремится закрыть клапан.

Редукторы прямого действия делятся в свою очередь на одно- и двухступенчатые.

Одноступенчатые редукторы имеют 1 камеру для снижения давления, принцип работы описан выше. Недостатком таких регуляторов является прямая зависимость давления на выходе от входного давления, низкий диапазон регулирования.
Редукторы газа

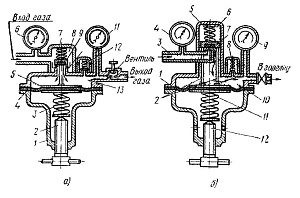

Внутреннее устройство одноступенчатого редуктора.

а — редуктор обратного действия:
1 — крышка, 2 — регулирующий винт, 3 — нажимная пружина, 4 — мембрана, 5 — передаточный диск со штоком, 6 — манометр, 7 — обратная пружина, 8 — камера высокого давления, 9 — клапан, 10 — седло клапана, 11 — манометр, 12 — предохранительный клапан, 13 — камера низкого давления.

б — редуктор прямого действия:
1 — мембрана, 2 — передаточный диск со штоком, 3 — штуцер, 4 — манометр, 5 — запорной пружиной, 6 — камера высокого давления, 7 —редуцирующий клапан, 8 — предохранительный клапан, 9 — манометр, 10 — камера низкого давления, 11 — нажимная пружина, 12 —регулировочный винт.

Двухступенчатые редукторы, представленные в разделе, используются в основном в лабораторных установках, специальных приборах, требующих высокого качества поддержания давления. Снижение давления газа производится в 2 этапа: на первом этапе с высокого давления до среднего, на втором этапе со среднего давления до низкого давления. При этом точность удерживания давления существенно растет. Все двухступенчатые редукторы изготавливаются под заказ и настраиваются под нужные покупателю характеристики.

Преимущества двухступенчатого редуктора:
  • возможность установить любое давление на выходе (ниже входного) относительно давления на входе;
  • высокая точность настройки давления на выходе;
  • исключает скачки давления за счет двухкамерного устройства.
