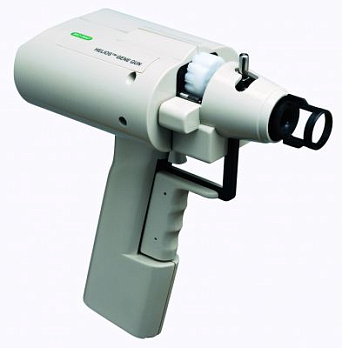

Электропораторы, генные пушки

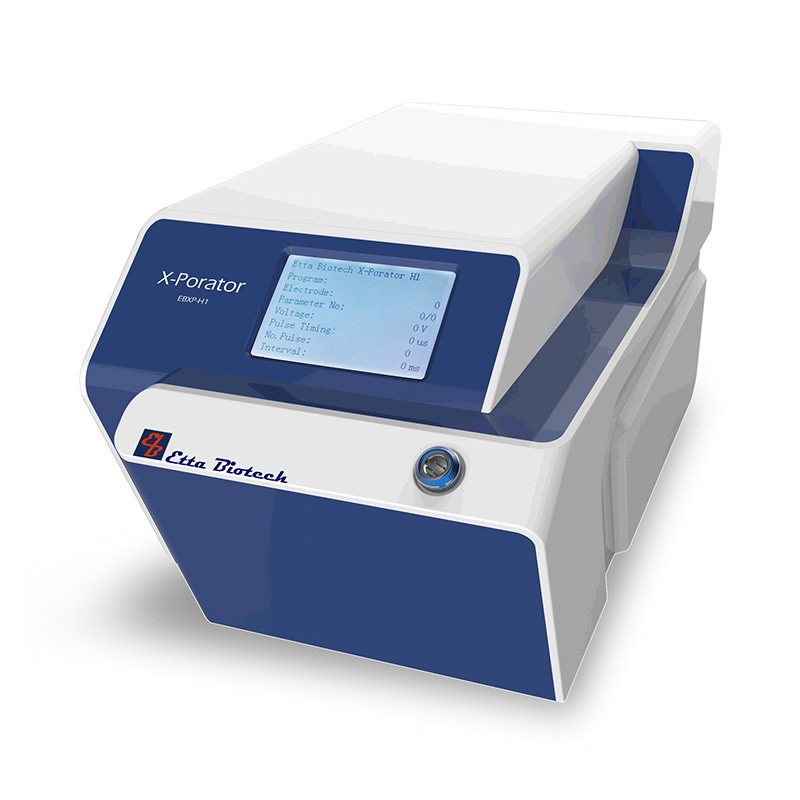

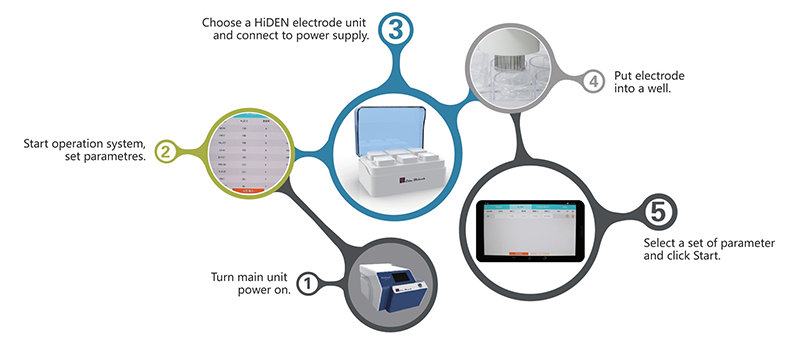

Электропоратор X-Porator H1, благодаря точному контролю импульсного напряжения, формы импульсной волны, длительности импульса, времени интервала и повторения импульса, а также технологии HiDEN создает однородное и стабильное электрическое поле, что обеспечивает перенос экзогенных веществ в клетки-мишени и высокую выживаемость клеток.

Особенности электропоратора X-Porator H1

• Технология HiDEN (High Density Electrode Needle – игольчатый электрод высокой плотности) ― запатентованная технология, позволяющая создать однородное и стабильное электрическое поле, которое является ключевым фактором для высокоэффективной трансфекции;
• технология HiDEN значительно снижает напряжение, необходимое для образования электрического поля, и устраняет большие количества ионов OH⁻, образующихся в течение процесса электропорации, что, в свою очередь, защищает клетки и обеспечивает высокую выживаемость;
• электропорация может производиться как в кюветах, так и при помощи электродов HiDEN, которые позволяют работать сразу в стандартных 96/24/12-луночных планшетах (без использования специальных кювет и векторов трансфекции);

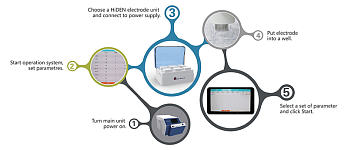

• беспроводная система управления позволяет проводить весь процесс эксперимента внутри чистой зоны, что снижает риск загрязнения образцов и делает процесс более удобным;
• уменьшенное времени операции обеспечивает повышенную выживаемость клеток.

Характеристики электропоратора X-Porator H1

• Объем трансфецируемого образца (на лунку), мкл ―от 60 до 3000;
• форма сигнала напряжения ― квадратная волна;
• диапазон импульсного напряжения, В ― 1–400;
• длительность квадратного волнового сигнала, мкс ― 10–100 000;
• интервал импульса, мс ― 15–10 000;
• количество импульсов ― от 1 до 100;
• тип электрода ― электрод HiDEN для 96-, 24- или 12-луночных планшетов или электродная кювета;
• радиус беспроводной передачи, м ― 15;
• платформа операционной системы ― Android;
• входное напряжение, В ― 210–240 переменного тока;
• размеры, В×Ш×Г, мм ― 180×220×408;
• вес, кг ― 8,2.

Прибор обладает высокой емкостью обработки клеточного раствора, 3–100 мл или 1,5×107–1,0×1010 клеток, с возможностью расширения. Технология Flow HiDEN, используемая в приборе, представляет собой электродную иглу высокой плотности Flow, является запатентованной технологией, предназначенной для создания равномерного и стабильного электрического поля при более низком напряжении, что обеспечивает высокую эффективность трансфекции и высокую жизнеспособность. Производство, стерилизация и контроль качества расходных материалов проводятся по стандартам GMP. Специальный буфер для электропорации снижает смертность клеток и значительно повышает эффективность трансфекции.

Области применения:

• Исследования и разработка новых лекарств. В основном используется для мелкосерийной подготовки белков/антител, скрининга препаратов на основе антител, скрининга положительных клонов и т. д. Обеспечивает более быстрое и экономически эффективное решение для предприятий, занимающихся исследованиями и разработками новых лекарств и антител;
• исследования клеточной иммунотерапии: применяются для крупномасштабной подготовки к CAR-T, CAR-NK. Позволяет сделать процесс более стандартизированным на этапе исследований и разработок, компенсируя при этом несовершенство схемы вирус-вектор.

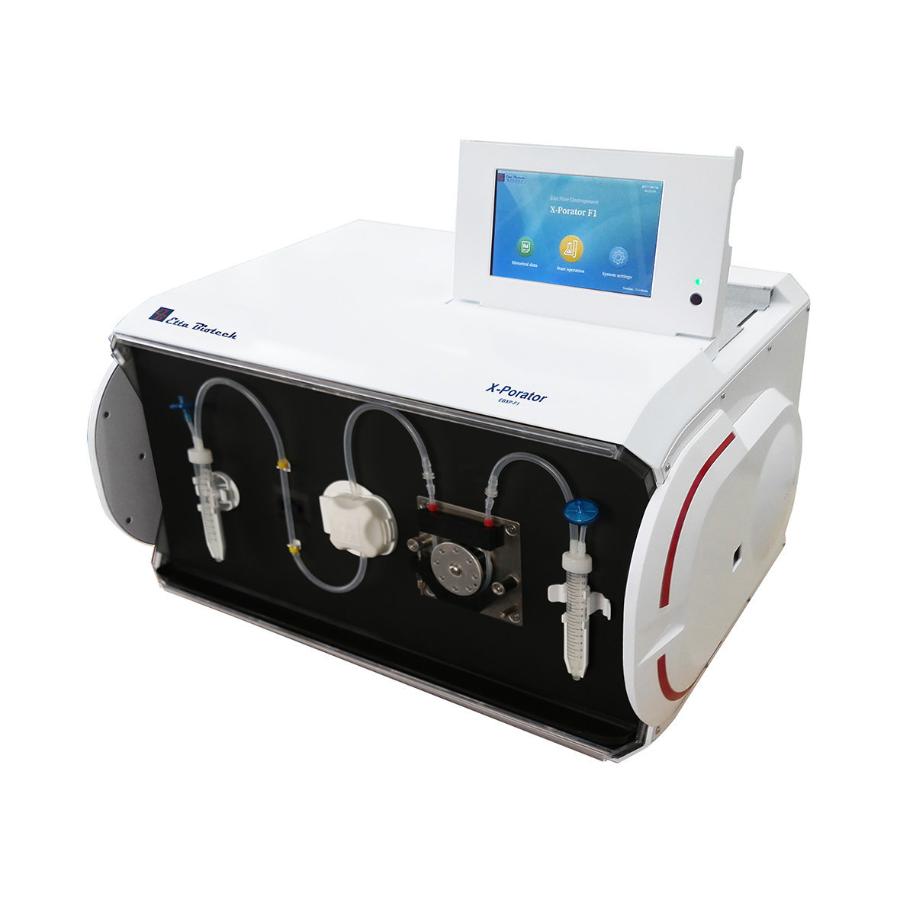

Характеристики электропоратора X-Porator F1

• Тип клеток ― суспензия эукариотических клеток;
• оптимальная плотность клеток, клеток/мл ― 1×10⁸;
• объем разовой процедуры, мл ― 3-250;
• совместимый контейнер ― пробирки Corning для центрифугирования 15, 50, 250 мл;
• скорость, мл/мин ― 1-50;
• форма сигнала напряжения ― квадратная волна;
• входное напряжение переменного тока, В ― 210–240;
• выходное напряжение постоянного тока, В ― 30–600;
• программное обеспечение ― Etta Biotech EBXP-F1;
• платформа операционной системы ― Linux;
• размеры В×Ш×Г, мм ― 325×623×452;
• вес, кг ― 27.

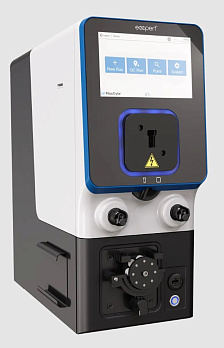

Электропоратор ExPERT STx производит высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

Масштабируемая технология электропорации для высокопроизводительной и быстрой наработки сложных белков, вакцин и биологических препаратов.

Характеристики электропоратора ExPERT STx

• Быстрая трансфекция от 75 тысяч до 20 миллиардов клеток;
• высокая эффективность трансфекции и выживаемость клеток;
• возможность работы в форматах статичной я проточной электропорации;
• закрытая система, соответствующая требованиям cGMP;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объёмы пробы ― 15 мкл – 100 мл;
• производительность в режиме проточной электропорации, мл/мин ― 8;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 3,5 A;
• габариты, В×Ш×Г, мм ― 493×221×448;
• вес, кг ― 25.

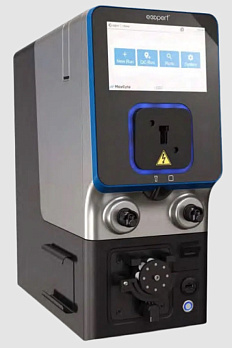

Электропоратор ExPERT GTx производит высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

В данном приборе клинически проверенная и масштабируемая технология электропорации для сложной клеточной инженерии.

Характеристики электропоратора ExPERT GTx

• Быстрая трансфекция от 75 тысяч до 20 миллиардов клеток;
• программное обеспечение в соответствии с протоколом 21CFR part 11;
• высокая эффективность трансфекции и выживаемость клеток;
• возможность работы в форматах статичной я проточной электропорации;
• закрытая система, соответствующая требованиям cGMP;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объём пробы ― 15 мкл – 100 мл;
• производительность в режиме проточной электропорации, мл/мин ― 8;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 3.5 A;
• габариты, В×Ш×Г, мм ― 493×221×448;
• вес, кг ― 25.

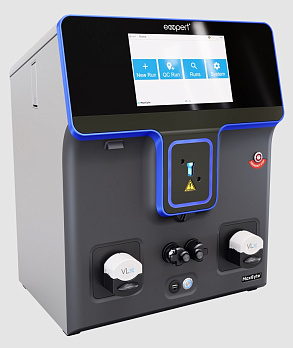

Электропоратор ExPERT VLx способен производить высокоэффективную доставку любых молекул в первичные, стволовые клетки и клеточные линии, с минимальными повреждениями, что обеспечивает воспроизводимую трансфекцию в 90% образца.

В данном приборе клинически проверенная и масштабируемая технология электропорации для сложной клеточной инженерии.

Характеристики электропоратора ExPERT VLx

• Трансфекция до 200 миллиардов клеток за 30 минут;
• высокая воспроизводимость и повышенная эффективность трансфекции;
• повышенная выживаемость клеток и экспрессия белка (даже для сложнотрансфецируемых клеток);
• обеспечивается наработка граммов белка за несколько недель (а не месяцев, как в случае с традиционными методами);
• соответствует протоколам 21CFR part 11 и требованиям cGMP (в статическом режиме);
• сертифицирован по ISO и маркирован CE;
• возможность работы в форматах статичной и проточной электропорации;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• объём пробы в формате статической электропорации ― 15 мкл – 3,5 мл;
• объём пробы в формате проточной электропорации ― 100 мл – 1 л;
• производительность в режиме проточной электропорации, мл/мин ― 60;
• интерфейс ― 3 порта USB, 1 порт Ethernet;
• мощность ― 115/230 VAC, 50/60 Hz, 500 В;
• габариты, В×Ш×Г, мм ― 480×607×406;
• вес, кг ― 48.

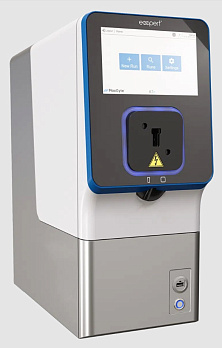

Электропоратор ExPERT ATx способен высокоэффективно доставлять практически любые молекулы в любые клетки обладая уникальной способностью трансфицировать первичные клетки, стволовые клетки и клеточные линии с минимальными повреждениями, обеспечивая эффективность трансфекции на уровне более 90%.

Характеристик электропоратора ExPERT ATx

• Высокая эффективность трансфекции;
• высокая степень выживаемости клеток;
• быстрая трансфекция от 75 тысяч до 7 миллионов клеток;
• интуитивно понятный интерфейс;
• управление с помощью сенсорного экрана;
• визуализация статуса обеспечивается 6-цветными LED индикаторами;
• возможность разработки метода для дальнейшего переноса на производственный процесс;
• общий доступ к локальному диску для автоматического создания и сохранения отчетов;
• аутентификация пользователя сети для уменьшения количества необходимых паролей, электронные подписи;
• API (интерфейс прикладного программирования), способный интегрироваться в систему автоматизации производства;
• объём проб, мкл ― 15-3 500;
• интерфейс ― 1 порт USB, 1 порт Ethernet;
• мощность ― 100-240 VAC, 50-60 Hz, 1,25 A;
• габариты, В×Ш×Г, мм ― 493×203×437;
• вес, кг ― 21,8.

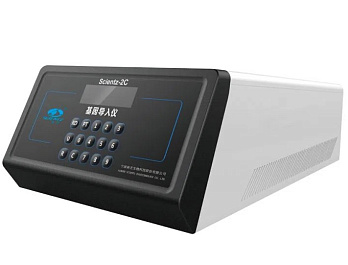

Электропоратор Scientz-2C применяется для трансформации бактерий, дрожжей и других микроорганизмов, трансфекции клеток млекопитающих, трансфекция клеток растений и протопластов, введения в клетку лекарств, маркерных генов, меток.

Технические характеристики Scientz-2C

• Высокая эффективность и повторяемость;
• простое, интуитивное управление;
• высокое выходное напряжение, В — 400-2500;
• низкое выходное напряжение, В — 50-450;
• конденсатор высокого напряжения, мкФ — 1 ,5, 6, 25, 30, 31;
• конденсатор низкого напряжения — 100 мкФ, 125 мкФ, 150 мкФ,... 1675 мкФ (один класс 25 мкФ);
• сопротивление — 50, 100, 150, 1600, ...∞ (всего 30 классов);
• микрокомпьютерное управление;
• форма выходного сигнала — с постоянной времени RC экспоненциального затухания волны;
• размер, мм ― 368×316×229;
• вес нетто, кг ― 10,5.

Электропоратор CRY-3B предназначен для клеточной гибридизации и слияния клеток при непосредственном наблюдении за процессом при помощи инвертированного микроскопа.

Технические характеристики CRY-3B

• Гибкость ― широкий диапазон установки напряжения и времени;
• простое, интуитивное управление;
• LCD-сенсорный экран;
• напряжение колоколообразного импульса, В ― 0–58 (пиковое значение ― 0–± 29);
• плавная регулировка колоколообразного импульса, регулируемый, кГц ― 30-3000;
• время выхода 10-1000 мкм, увеличение спада на 1 мкс, плавная регулировка;
• напряжение квадратного импульса 5-600 В, регулируется (расстояние между электродами) 1,0 мм поле электрического напряжения достигает 6000 В/см;
• диапазон квадратного импульса ― 5-5000 мкс, 1 мкс, плавный спад;
• число квадратных импульсов ― 1-9;
• размер, мм ― 450×370×290;
• вес нетто, кг ― 9,22.

Опции:

• 1-0,5 Электрод 0,5 мм, 20 мкл, 0-600 V DC;
• 1-1,0 Электрод 1,0 мм, 40 мкл, 0-600 V DC;
• 1-2,0 Электрод 2,0 мм, 80 мкл, 0-600 V DC;
• 1-3,2 Электрод 3,2 мм, 700 мкл, 0-600 V DC.

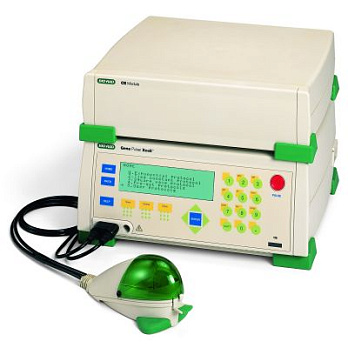

• Гибкие возможности программирования вручную;
• обширный список готовых протоколов;
• импульсное напряжение, В — 103000;
• форма импульса — экспоненциальная и квадратная;
• сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• CE модуль — 90 × 310 × 280;
• PC модуль — 50 × 310 × 280;
• вес, кг:
• базовый блок — 6,6;
• CE модуль — 3,1;
• PC модуль — 1,9.

• Гибкие возможности программирования вручную;
• предустановленные протоколы для наиболее популярных клеток млекопитающих;
• импульсное напряжение, В — 10-3000;
• форма импульса — экспоненциальная и квадратная; сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• CE модуль — 90 × 310 × 280;
• вес, кг :
• базовый блок — 6,6;
• CE модуль — 3,1.

• Гибкие возможности программирования вручную;
• предустановленные протоколы для трансфекции наиболее популярных бактерий;
• импульсное напряжение, В — 200-3000;
• форма импульса — экспоненциальная и квадратная;
• сопротивление (параллельное), Ом — 50-1000 в увеличении в 50 Ом + бесконечность;
• квадратный импульс:
• 10-500 В: 0,05 × 10 мс — с увеличением 0,05 мс, 100 × 10 мс с увеличением 1 мс, пульсация 1-10, временной интервал 0,1-10 с;
• 500-3000 В: 0,05 × 10 мс — 5 × 10 мс с увеличением 0,05 мс, пульсация 1-2, временной интервал 5 с;
• габариты, В × Ш × Г, мм:
• базовый блок — 140 × 310 × 300;
• PC модуль — 50 × 310 × 280;
• вес, кг:
• базовый блок — 6,6;
• PC модуль — 1,9.

Комплект поставки: базовый блок, PC модуль, держатель кювет, 10 стерильных кювет (зазор шириной, мм — 1 и 2), ShockPod камера.

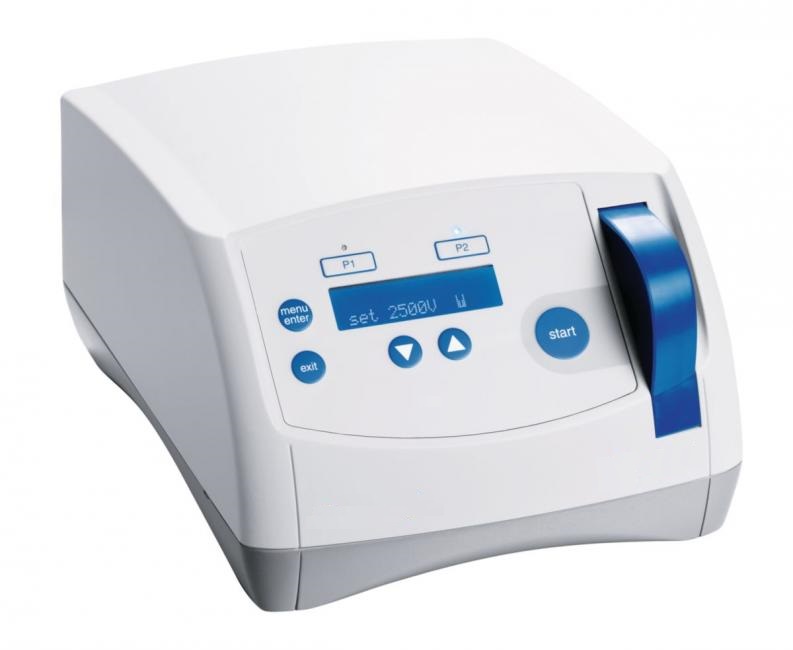

• Максимальное напряжение, В — 3000;
• форма импульса — затухающая, спадает экспоненциально;
• импульсное напряжение регулируется, В — 200-3000, шаг 10;
• длительность импульса, с — от 1×10-3 до 4×10-3, с шагом 0,1 мс;
• предустановленные программы для трансфекции бактерий (5 видов) и грибов (5 видов);
• широкий диапазон параметров для ручного программирования;
• габариты, В × Ш × Г, мм — 80 × 290 × 210;
• вес, кг — 2,9.

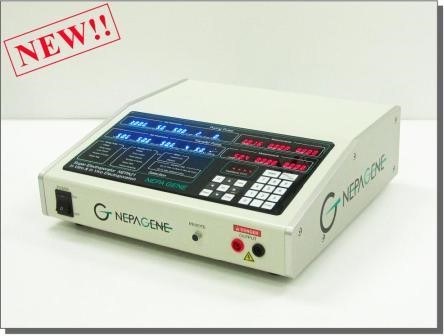

1. Первая ступень: многократные короткие импульсы высокого напряжения, с последующим снижением напряжения. На данной ступени формируются поры в клеточной мембране, при минимальных повреждениях;
2. Вторая ступень аналогична первой ступени, но с противоположной полярностью импульса. Может также использоваться при трансфекции тканей;
3. Третья ступень: многократные длинные импульсы низкого напряжения с последующим снижением напряжения. Данная ступень обеспечивает доставку молекул (ДНК, РНК) в клетки, при минимальных повреждениях;
4. Четвертая ступень аналогична третьей ступени, но с противоположной полярностью импульса, повышает эффективность трансфекции.

• трансфекция in vitro:
• трудно поддающиеся трансфекции клетки (зародышевые, стволовые и проч.) – с помощью электропорационных кювет;
• клеточные линии – с помощью специальных электродов для культуральных планшетов;
• трансфекция in vivo:
• мышиный/крысиный мозг, глаза, мышцы, кожа, печень, почки и проч. – с помощью электродов in vivo;
• трансфекция in utero:
• мышиные/крысиные эмбрионы, кора головного мозга, гиппокампус, спинной мозг и проч. – с помощью электродов in utero;
• трансфекция in ovo:
• куриные эмбрионы: нервная трубка, органы пищеварения, зачатки конечностей и проч. – с помощью электродов in ovo;


• трансфекция ex vivo:
• эксплантаты, срезы мозга, органы, эмбрионы (целиком) и проч. – с помощью электродов ex vivo.


• Габариты, В × Ш × Г, мм — 113 × 346 × 330;

• вес, кг — 7,5 кг

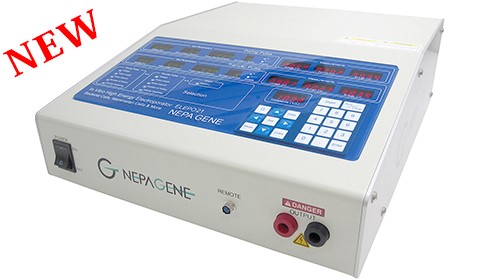

• Электропорация высокого напряжения:
• Трансформация бактериальных клеток, клеток грибов, спор и проч.;
• импульсы напряжением до 3000 Вольт за миллисекунду (не минисекунду!);
• очень высокая эффективность трансформации.
• Низковольтная электропорация:
• Трансфекция клеточных культур первичных клеток, все виды клеточных линий (животных и растений), стволовых клеток, эмбриональных стволовых клеток, индуцированных стволовых клеток и проч..

1. Первая ступень: многократные короткие импульсы высокого напряжения, с последующим снижением напряжения. На данной ступени формируются поры в клеточной мембране, при минимальных повреждениях;
2. Вторая ступень аналогична первой ступени, но с противоположной полярностью импульса. Может также использоваться при трансфекции тканей;
3. Третья ступень: многократные длинные импульсы низкого напряжения с последующим снижением напряжения. Данная ступень обеспечивает доставку молекул (ДНК, РНК) в клетки, при минимальных повреждениях;
4. Четвертая ступень аналогична третьей ступени, но с противоположной полярностью импульса, повышает эффективность трансфекции.

• Габариты, В × Ш × Г, мм — 116 × 432 × 336;
• Вес, кг — 8,6 кг.

• Условия эксперимента - In situ, in vitro, in vivo, ex vivo;
• размер площади, см² - 2;
• сила давления, psi - 100-600;
• типы объектов:
• животные: клетки, экспланты, культуры органов;
• растения: полевые и тепличные, клеточные культуры, экспланты;
• другие организмы: дрожжи, бактерии, другие микроорганизмы.

• Площадь воздействия, см² — 2;
• питание — 9 В алкалиновая батарейка;
• давление газа (гелий), макс., кПа — 600;
• габариты, мм — 200×250;
• вес, кг — 1,42.

• Площадь воздействия, см² — 40;
• давление газа (гелий), кПа — 450-2200;
• напряжение, — 100-120 В, 50-60 Гц;
• габариты, В × Ш ×Г, мм — 475 × 290 × 255;
• вес, кг –—15.

• Площадь воздействия, см² — 75;
• давление газа (гелий), кПа — 450-2200;
• напряжение — 100-120 В, 50-60 Гц;
• габариты, В × Ш × Г, мм — 475 × 290 × 255;
• вес, кг — 15.
