Дифрактометры рентгеновские

Порошковая рентгеновская дифрактометрия используется в первую очередь для определения фазового состава образца и количества фаз в нем. Данный вид анализа также позволяет определять параметры элементарной ячейки фазы, расположение атомов в элементарной ячейке (метод Ритвельда), размер кристаллитов, преимущественную ориентацию индивидов в образце. Данный метод широко используется в материаловедении, геологии, производствах различного сырья и др.

Технические характеристики рентгеновского порошкового дифрактометра

Рентгеновская трубка:

• материал трубки — стекло;
• трубка непрерывного действия;
• номинальная мощность, кВт — 3;
• напряжение на аноде, кВ — 10~60;
• ток трубки, мА — 5~80;
• стабильность напряжения и тока трубки — <0,01 %;
• медная мишень (опционально Cr, Fe, Co, Mo);
• размер фокусного пятна, мм² — 1×10;
• система фокусировки электронов — электростатическая;
• анод неподвижный;
• монохроматизация рентгеновского излучения — наличие (Ni-фильтр);
• водяное охлаждение, цельная конструкция охлаждающего устройства;
• защита от скачков параметров.

Гониометр:

• горизонтальный, тип Θ—2Θ;
• радиус, мм — 185;
• режим съемки — непрерывный и пошаговый;
• диапазон сканирования (2Θ) — 0-164°;
• скорость непрерывного сканирования — 0,0012°-70°/мин;
• минимальный шаг съемки — 0,001°;
• диапазон ширины шага сканирования — 0,005~165°;
• воспроизводимость угла — 0,001°;
• автокоррекция угла съемки.

Детектор:

• сцинтилляционный счетчик;
• автоматическое дифференциальное и интегральное преобразование;
• стабильность детектора при высоком напряжении, % — ≤ 0,01;
• уровень шума детектора, имп/сек — 500 000;
• время измерения одного шага, сек — 1.

Рентгенооптическая схема:

• по Брэггу-Брентано.

Программное обеспечение:

• ПО для управления настройками дифрактометра, включает первичную обработку результатов (автоматический и ручной поиск пиков, вычисление интегральной интенсивности одного пика, сглаживание, усиление формы пика, составные изображения и т. д.);
• ПО «JADE analysis software» — определение фазового состава; определение количества фаз в смеси; определение параметров кристаллической решетки; определение размера индивидов, метод Ритвельда (определение расположения атомов в элементарной ячейке); определение преимущественно ориентации индивидов; внутреннее напряжение в образце;
• база данных кристаллических структур — PDF-2+.

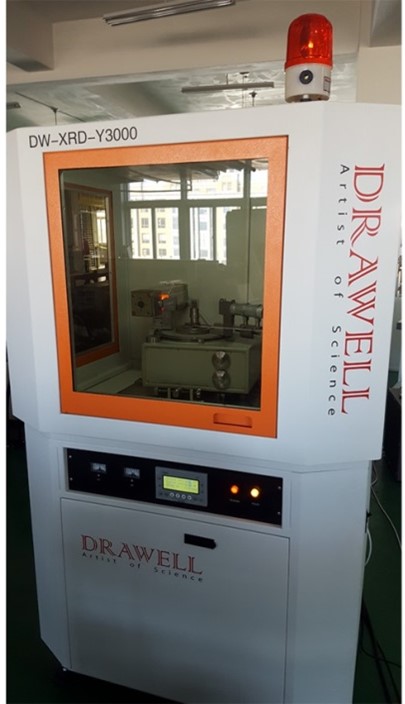

Порошковый рентгеновский дифрактометр DW-3000, Drawell, Китай является бюджетной моделью среди своих аналогов и идеально подходит для решения рутинных задач, а также ряда исследовательских задач.
