Биоимиджинг: системы автоматической визуализации и клеточного скрининга

Система визуализации Celena S позволяет с легкостью получать изображения клеточных препаратов высокого разрешения и качества. Celena S оснащена передовой оптикой, высокочувствительным CMOS камерой, светодиодными источниками света с цифровым управлением и флуоресцентными фильтрами, а также ПО для анализа изображений, в том числе и Z-стек. Система может комплектоваться модулем поддержания жизнеспособности (СО₂/O₂, температура)

Характеристики системы визуализации Celena S

• 3 канала флуоресценции по выбору пользователя;
• револьвер на пять объективов;
• механический предметный столик;
• моторизованный Z-стэк;
• CMOS камера, чёрно-белая, 1,3 мП;
• функционал ПО: тайм-лапс, z-стек, подсчет клеток;
• габариты (Ш×Г×В), см — 44×30×27;
• вес, кг — 20.

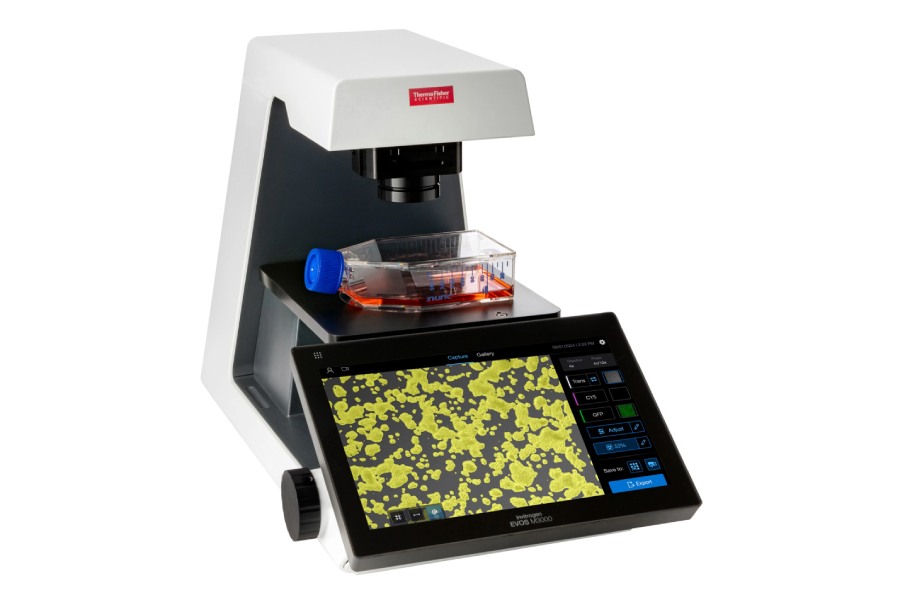

Система Evos M3000 — это компактная и универсальная цифровая система для клеточной визуализации, сочетающая флуоресценцию, цветное изображение, светлое поле и фазовый контраст в одном приборе. Идеальное решение для рутинного контроля клеточных культур и исследований in vitro. Простой интерфейс, сенсорный экран и минимальные требования к обучению делают Evos M3000 удобным инструментом для любой лаборатории.

Технические характеристики системы визуализации Evos M3000

• Визуализация в светлом поле и фазовом контрасте;
• двухцветная флуоресцентная микроскопия;

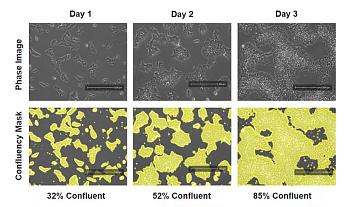

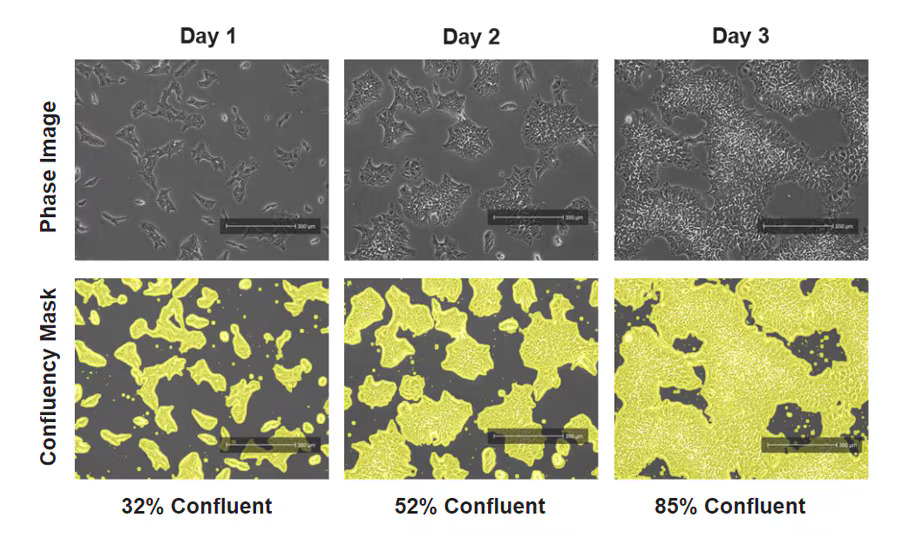

• автоматическое измерение степени конфлюэнтности в реальном времени;
• 4-позиционный револьвер;
• высокочувствительная цветная CMOS-камера (3,2 Мп);

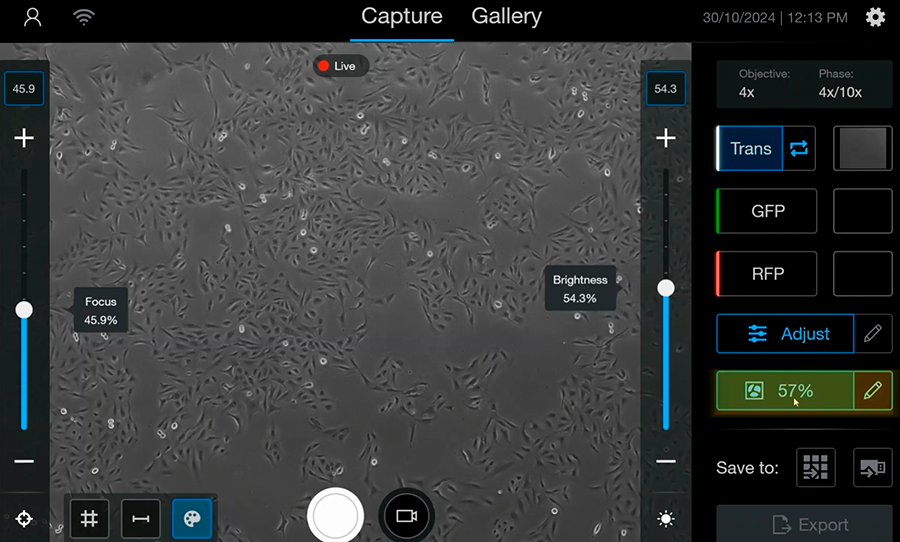

• 10,1-дюймовый сенсорный ЖК-дисплей (1920×1200);
• фокусировка: ручная и сенсорная с разрешением 0,15 мкм;
• цветная CMOS-камера, 3,2 Мп (2064×1536 пикселей);
• размер пикселя, мкм — 3,45;
• 10,1-дюймовый сенсорный ЖК-дисплей с разрешением 1920×1200;
• размер предметного столика, см — 17,9×22,9;
• встроенный компьютер с 8 ГБ ОЗУ и SSD 120 ГБ;
• интерфейсы: USB 3.0, USB 2.0, Wi-Fi, поддержка сетевых подключений (SMB) и облачных платформ (OneDrive, Thermo Fisher Connect Platform);
• форматы изображений: TIFF, PNG, JPG (8-бит), видео — MP4;
• сохранение данных на SSD, USB-устройства, в сеть и в облако (OneDrive, Thermo Fisher Connect Platform);
• габариты (Ш×Г×В), мм — 297×485×323;
• вес, кг — 8,3.

Система совместима со всеми типичными лабораторными ёмкостями:

• микроскопические и культуральные слайды;
• гемоцитометры;
• микропланшеты (6-384 лунки);
• чашки Петри (35-100 мм);
• флаконы T-25, T-75, T-175.

Аксессуары и опции:

• для стандартных задач визуализации в светлом поле и фазовом контрасте набор Evos Objective Starter Kit for Brightfield/Phase Contrast (арт. AMEP5009) — включает ахроматические объективы 4X, 10X и 20X.
• для работ с флуорофорами набор Evos Objective Starter Kit for Fluorescence/Brightfield/Phase Contrast (арт. AMEP5010) — включает флюоритовые объективы 4X, 10X и 20X с повышенной прозрачностью в флуоресцентном диапазоне.

Светодиодные модули (light cubes) легко заменяются пользователем и автоматически распознаются системой. Предлагаются в составе готовых стартовых наборов:

• Evos Light Cube Starter Kit, GFP, Texas Red (арт. AMEP5015) — включает модули для зелёной и красной флуоресценции. Подходит для работы с GFP, mCherry, LysoTracker и другими популярными красителями.
• Evos Light Cube Starter Kit, DAPI, GFP, Texas Red (арт. AMEP5016) — трёхканальный набор для визуализации ядра (DAPI), зелёных и красных маркеров. Универсальное решение для многоцветной флуоресценции.
• Evos Light Cube Starter Kit, DAPI, GFP (арт. AMEP5018) — базовый набор для двухцветной флуоресценции: содержит два световых куба Evos второго поколения: DAPI 2.0 и GFP 2.0.
• Evos M3000 Attachable Mechanical Stage (арт. AMEP5011) — механический X-Y столик для точного позиционирования образцов. Обеспечивает надёжную фиксацию планшетов, чашек и других ёмкостей. Удобен при работе с крупными или нестандартными образцами.
• Extended Warranty Package (арт. A40001411) — расширенная гарантия на систему Evos M3000 для долгосрочной эксплуатации в условиях интенсивного использования.

• Простая установка и интуитивно понятное программное обеспечение;
• возможности:
• флуоресценция:
• ФК-микроскопия и в проходящем свете;
• цветная визуализация в проходящем свете;
• 18’5 жидкокристаллический экран высокого разрешения;
• механический предметный столик с ручным управлением;
• ручная фокусировка;
• 5-позиционный револьвер с объективами;
• установка до 4-х флуоресцентных кубов;
• цифровая монохромная CCD камера с возможностью цветной визуализации препаратов в проходящем свете;
• функция подсчёта клеток;
• возможность подключения системы увлажнения и подачи газов для длительных экспериментов;
• USB и DVI-порты, возможность подключения к сети;
• габариты с учётом монитора (Ш × Г × В), мм — 460 × 460 × 813;
• вес, кг — 18,5.

Опции: стандартные светодиодные кубы Evos LED — это запатентованная технология. Благодаря особой конструкции каждый куб содержит LED-источник света, коллиматорную оптику и соответствующие светофильтры. Такой подход позволяет увеличить срок работы источника света (более 50 000 часов) и сократить путь от источника света до объекта.

Система Evos M7000 – это высокотехнологичная универсальная система клеточной визуализации на основе светодиодных источников возбуждения флуоресценции с автоматизированным предметным столиком для решения широкого спектра задач.

• Простая установка и интуитивно понятное программное обеспечение;
• возможности:
  • флуоресцентная микроскопия;
  • ФК-микроскопия
  • микроскопия в проходящем свете;
• 22’ жидкокристаллический экран высокого разрешения;
• моторизированный предметный столик;
• автоматическая фокусировка;
• 5-позиционный револьвер с объективами;
• установка до 4-х флуоресцентных кубов;
• цифровая CCD камера (цветная или монохромная);
• интервальная съемка (визуализация во времени);
• мозаичные изображения и сшивание изображений;
• автоматический подсчет клеток;
• автоматические фокусирование и сканирование многолуночных плашек;
• многоуровневое наложение изображений (Z-stacking);
• возможность сшивки изображений;
• вывод результатов на экран;
• система подачи СО₂ для работы с живыми клетками;
• USB и DVI-порты, возможность подключения к сети;
• габариты (ШхГхВ), мм – 355х470х578;
• вес, кг – 15,3.

Опции:

Стандартные светодиодные кубы Evos LED – это запатентованная технология. Благодаря особой конструкции, каждый куб содержит LED – источник света, коллиматорную оптику и соответствующие светофильтры. Такой подход позволяет увеличить срок работы источника света (более 50 000 часов) и сократить путь от источника света до объекта.

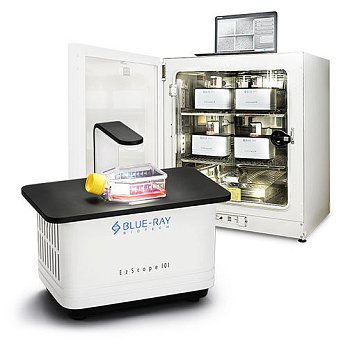

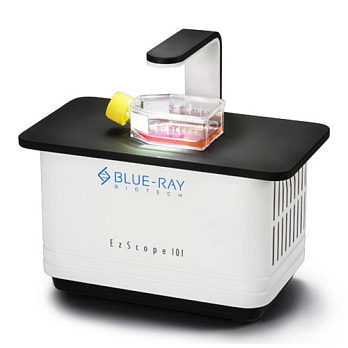

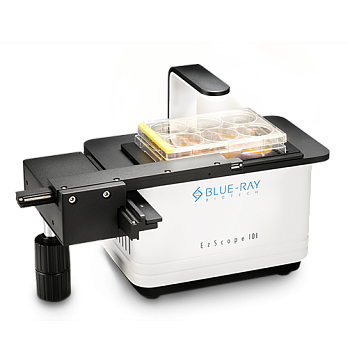

Система визуализации EzScope 101 помогает оптимизировать процесс визуализации клеточных препаратов, без их извлечения из СО₂-инкубатора. EzScope 101 обеспечивает наблюдение за клетками и измерение в режиме 24/7 в контролируемых условиях в гомогенной среде. Вы можете установить до 4х систем EzScope 101 непосредственно в СО₂-инкубаторе.

Технические характеристики системы визуализации EzScope 101

• Оптика – светлое поле (на передачу) с белым светодиодом;
• объектив 10x, 20x (дополнительно);
• разрешение:
  • 2 мкм/пиксель (объектив 10x);
  • 1 мкм/пиксель (объектив 20x);
• поле зрения, мм – 2,6 x 2,0 (объектив с 10-кратным увеличением);
• камера 1,3-мегапиксельная, CMOS-матрица;
• разрешение изображения, пикселей – 1280 × 1024;
• частота кадров в режиме реального времени, кадров в секунду – до 8;
• фокусировка моторизованная;
• форматы экспорта – Tiff (изображение), AVI (видео);
• ПО EzCapture со снимками, покадровой съемкой, слиянием;
• габариты, Ш × Г × В, см – 22,5 × 13,1 × 20,5;
• вес, кг – 2.

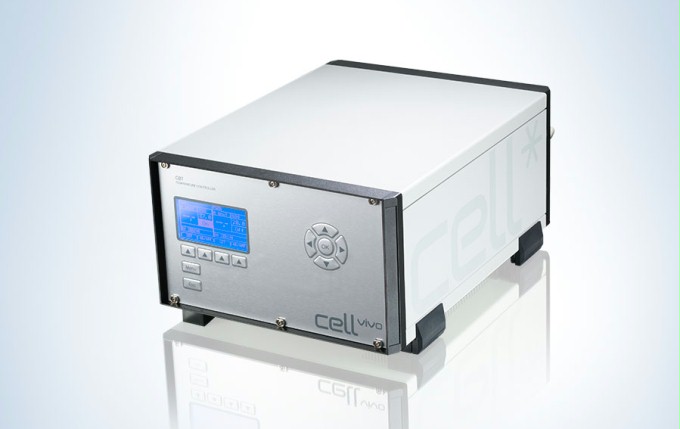

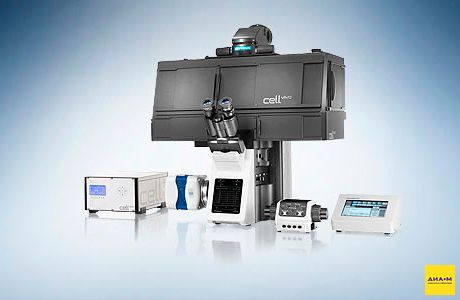

Система cellVivo — это полноценный CО₂-инкубатор, который устанавливается на инвертированные микроскопы Olympus серии IX73/83, что позволяет проводить долговременные эксперименты с живыми клетками и производить наблюдения в режиме on-line.

• Фронтальная и две боковые съемные светозащитными панели;
• скользящие дверцы;
• встроенное светодиодное LED освещение;
• максимальная рабочая температура, °С — от +3 выше температуры окружающей среды до 30, с точностью 0,5;
• диапазон регулировки CО₂, % — 0–20, с точностью 0,1;
• диапазон регулировки О₂, % — 0 до 21, с точностью 0,1;
• возможность подключения к ПК для программирования, контроля и регистрации всех параметров.

Система клеточного скрининга Celena X представляет собой интегрированную систему визуализации, предназначенную для быстрого получения и анализа изображений в высоком разрешении. Настраиваемые протоколы визуализации, модули автофокусировки на основе изображений и лазера, а также моторизованный столик XYZ упрощают визуализацию препаратов.

Celena X — гибкая мощная система визуализации, со сменными объективами и светофильтрами с широким спектром приложений для визуализации фиксированных и живых клеток. Встроенное программное обеспечение Celena X обрабатывает изображения и данные для количественного анализа.

Характеристики системы клеточного скрининга Celena X

• Методы детекции: 4-канала флуоресценции, светлое поле, фазовый контраст;
• светодиодные источники флуоресценции кубы с регулируемой интенсивностью (> 50000 часов на фильтрующий куб);
• моторизованный револьвер объективов на 5 мест;
• монохромна CMOS камера, 1,92 МП (опционально цветная CMOS камера 1,92 МП);
• автофокус на основе изображения (опционально лазерный автофокус);
• моторизованный столик X/Y (120 мм x 80 мм) и моторизованный Z-стэк (10 мм);
• внешний ПК, 27-дюймовый монитор 4K UHD;
• габариты, см:
• основной корпус — 39×46×50;
• контроллер — 17×30×23;
• вес, кг:
• основной корпус — 33;
• контроллер — 7.

Система для рутинного скрининга клеточных культур и гистологических препаратов.

• Совместима с 6-, 12-, 24-, 48-, 96-, 384- и 1536-луночными культуральными планшетами;
• СП и ФК микроскопия;
• источник возбуждения — светодиодный, 5-каналов флуоресценции;
• 1 объектив: 10х или 20х;
• контроль поддержания уровня СО₂ (опция), %;
• контроль температуры, °С — от комнатной до +42;
• охлаждаемая CCD камера:
• автоматическая инструментальная и программная фокусировка;
• анализ объекта по морфологии и статистический анализ объектов;
• габариты, Ш × Г × В, см — 41,4 × 59,4 × 37,2;
• вес, кг — 45.

Система для скрининга клеточных культур и гистологических препаратов с возможностью использования до 7 флуорофоров, что обеспечивает возможность мультиплексирования и широкий выбор флуоресцентных красителей.

• Совместима с 6-, 12-, 24-, 48-, 96-, 384- и 1536-луночными культуральными планшетами;
• СП и ФК-микроскопия
• 7 каналов флуоресценции
• светодиодные источники возбуждения;
• 3 объектива: 10х, 20х и 40х;
• контроль поддержания уровня СО₂ (опция);
• контроль температуры, °С — от комнатной до +42;
• охлаждаемая CCD камера:
• автоматическая инструментальная и программная фокусировка;
• спиннинг-диск 40 или 70 мкм;
• анализ объекта по морфологии и статистический анализ объектов;
• возможность роботизированной подачи планшет для работы в автономном режиме;
• габариты, Ш × Г × В, см — 50,8 × 81,3 × 45,7;
• вес, кг — 68.

Топовая версия системы высокопроизводительного скрининга в высоком разрешении клеточных культур и гистологических препаратов для передовых исследовательских лабораторий. 7 каналов детекции обеспечивают возможность мультиплексирования и широкий выбор флуоресцентных красителей.

• Система оснащена лазерным источником возбуждения и конфокальным модулем, что обеспечивает высокую детализацию изображения;
• Совместима с 6-, 12-, 24-, 48-, 96-, 384- и 1536-луночными культуральными планшетами;
• СП и ФК-микроскопия;
• 5-каналов флуоресценции;
• светодиодные лазеры;
• 1 объектив: 10х или 20х;
• контроль поддержания уровня СО₂ (опция), % — 5 ± 0,5;
• контроль температуры (опция), °С — от комнатной до + 42;
• охлаждаемая CCD камера:
• автоматическая инструментальная и программная фокусировка;
• спиннинг-диск 40 или 70 мкм;
• конфокальный модуль;
• анализ объекта по морфологии и статистический анализ объектов;
• возможность роботизированной подачи планшет для работы в автономном режиме;
• габариты, Ш × Г × В, см — 50,8 × 81,3 × 45,7;
• вес, кг — 68.
