Неинвазивный счетчик роста клеток для биореакторов, BIOR (CGQ BIOR)
10.02.2021
CGQ BioR (Cell Growth Quantifier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах.
Совместим с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.
Принцип работы
Технология CGQ BioR основана на массиве светодиодов и фотодиодов, датчика BioR, устанавливаемым непосредственно на стене биореактора, и адаптивном измерении интенсивности обратного рассеяния. В зависимости от текущей концентрации биомассы внутри биореактора рассеивается разное количество света. Для фиксации датчика к стене биореактора используется крепежный ремень. Большой выбор ремней различной длины позволяет использовать датчик для широкого спектра биореакторов
Фотогалерея

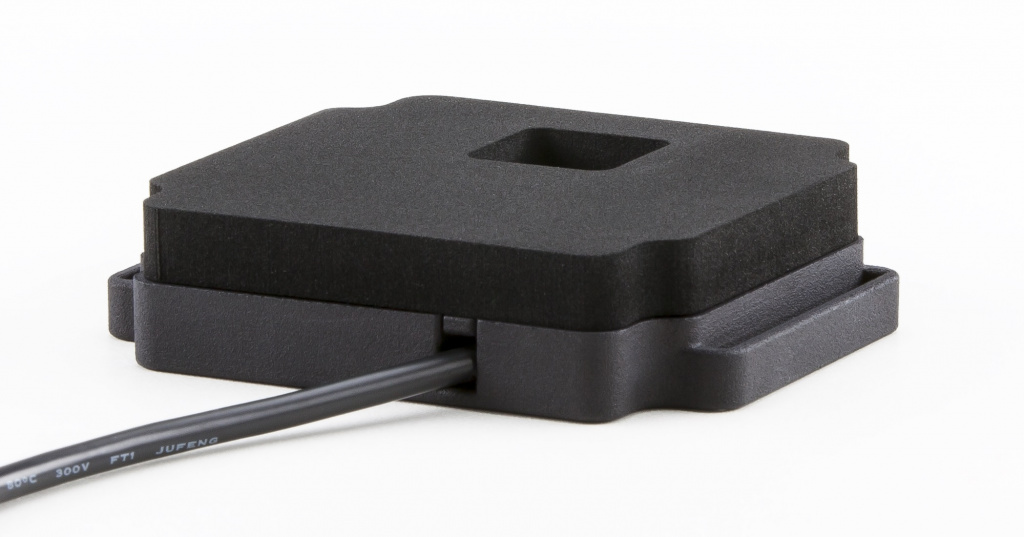

Сенсор неинвазивного онлайн-мониторинга биомассы в биореакторах, BioR

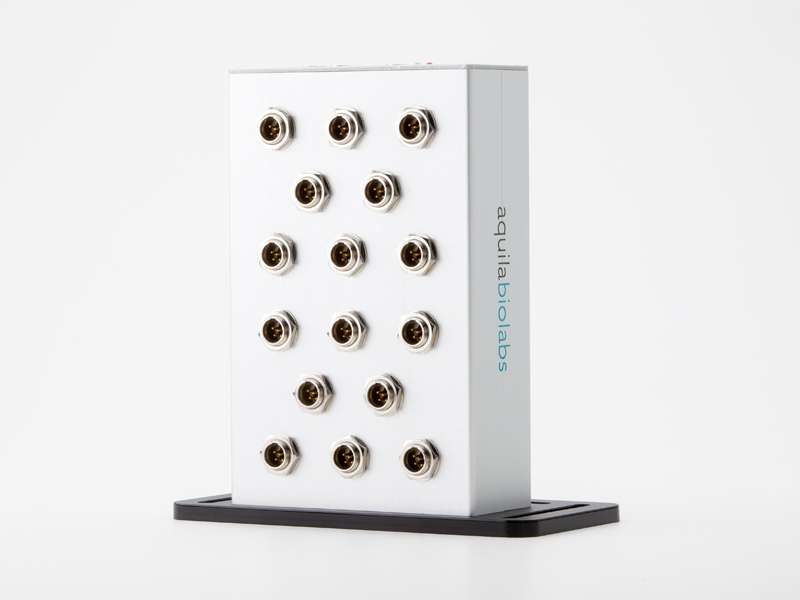

Базовая станция онлайн мониторинга биомассы, для 16 сенсоров, CGQ

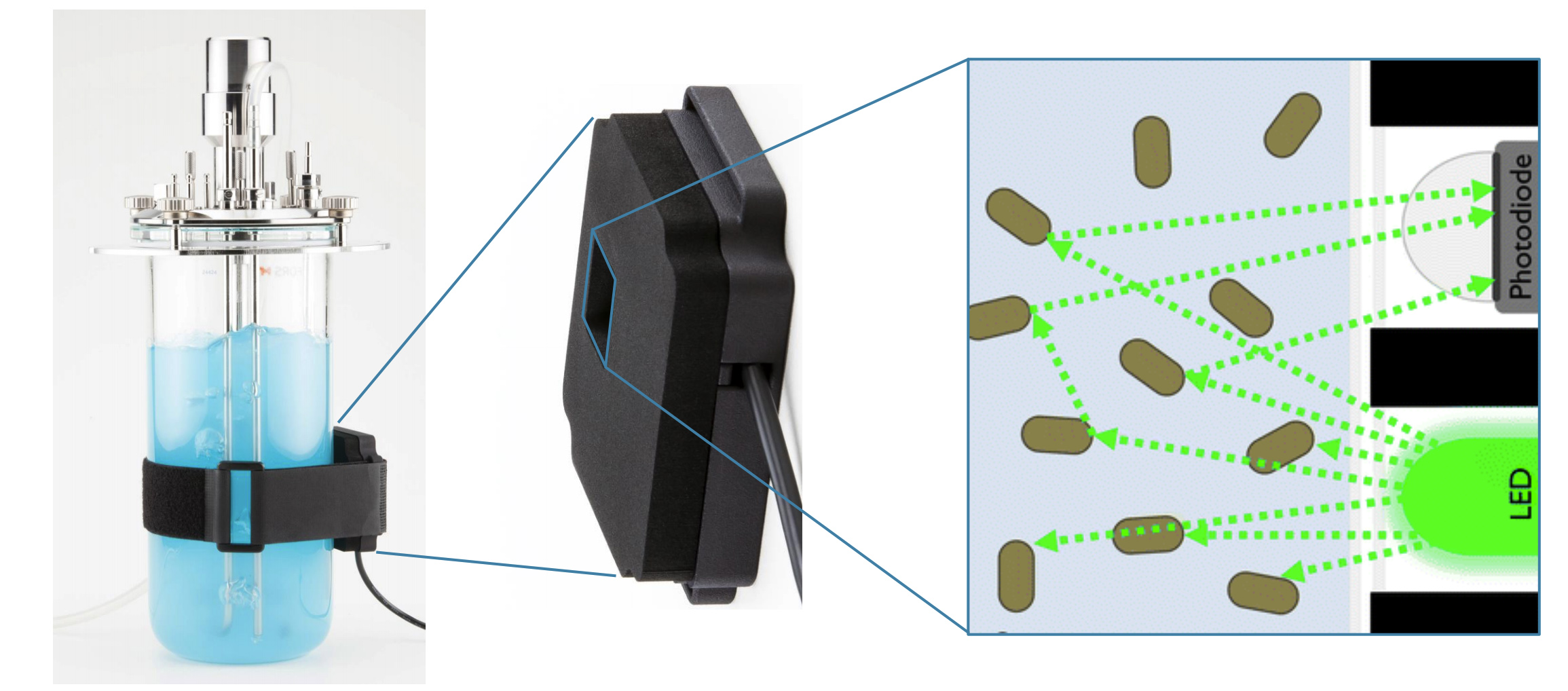

Принцип мониторинга биомассы в биореакторах

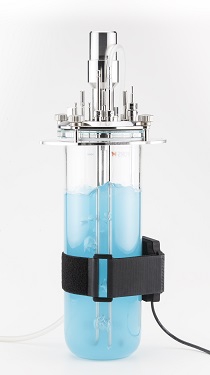

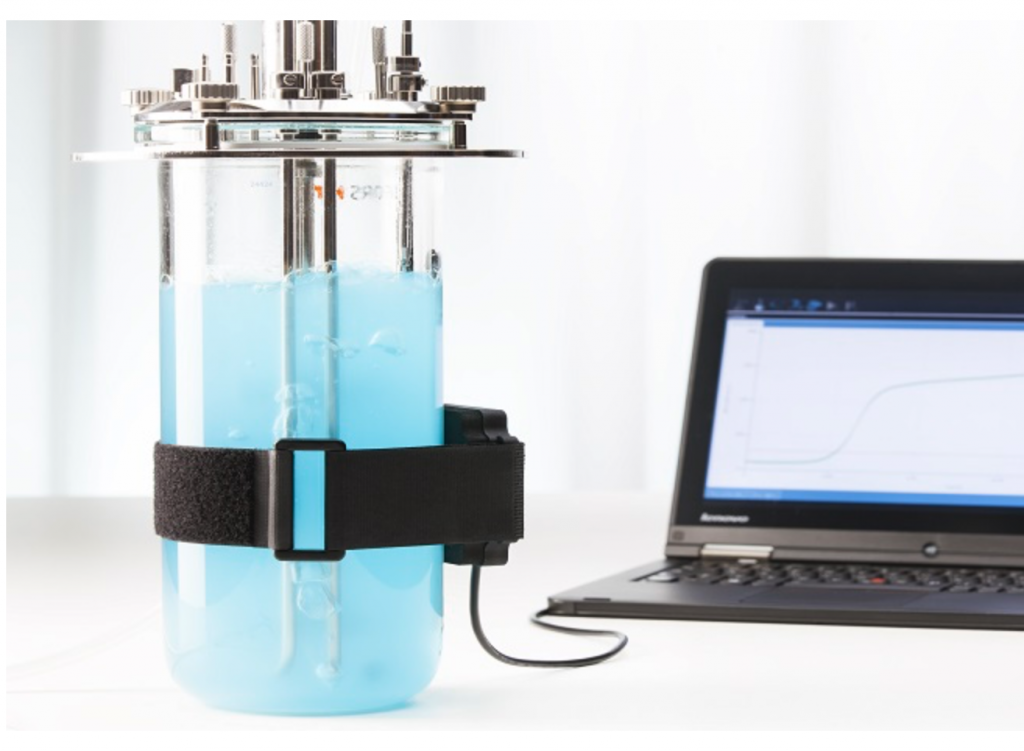

Пример установки датчика BioR на сосуд биореактора

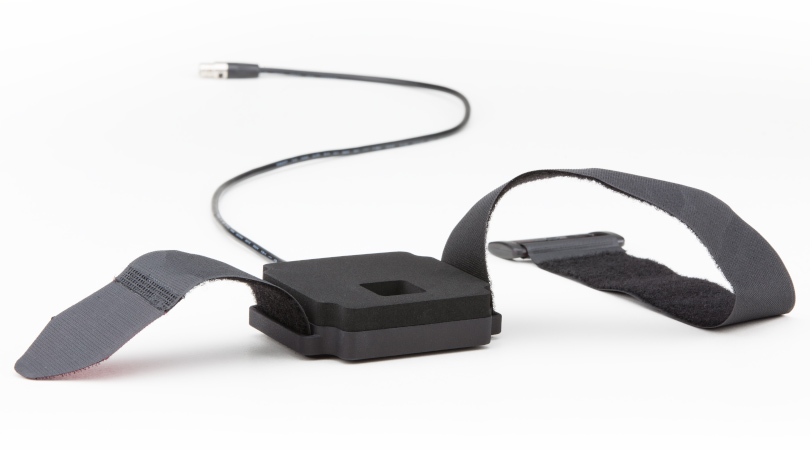

Ремень для крепления датчика BioR на сосуд биореактора

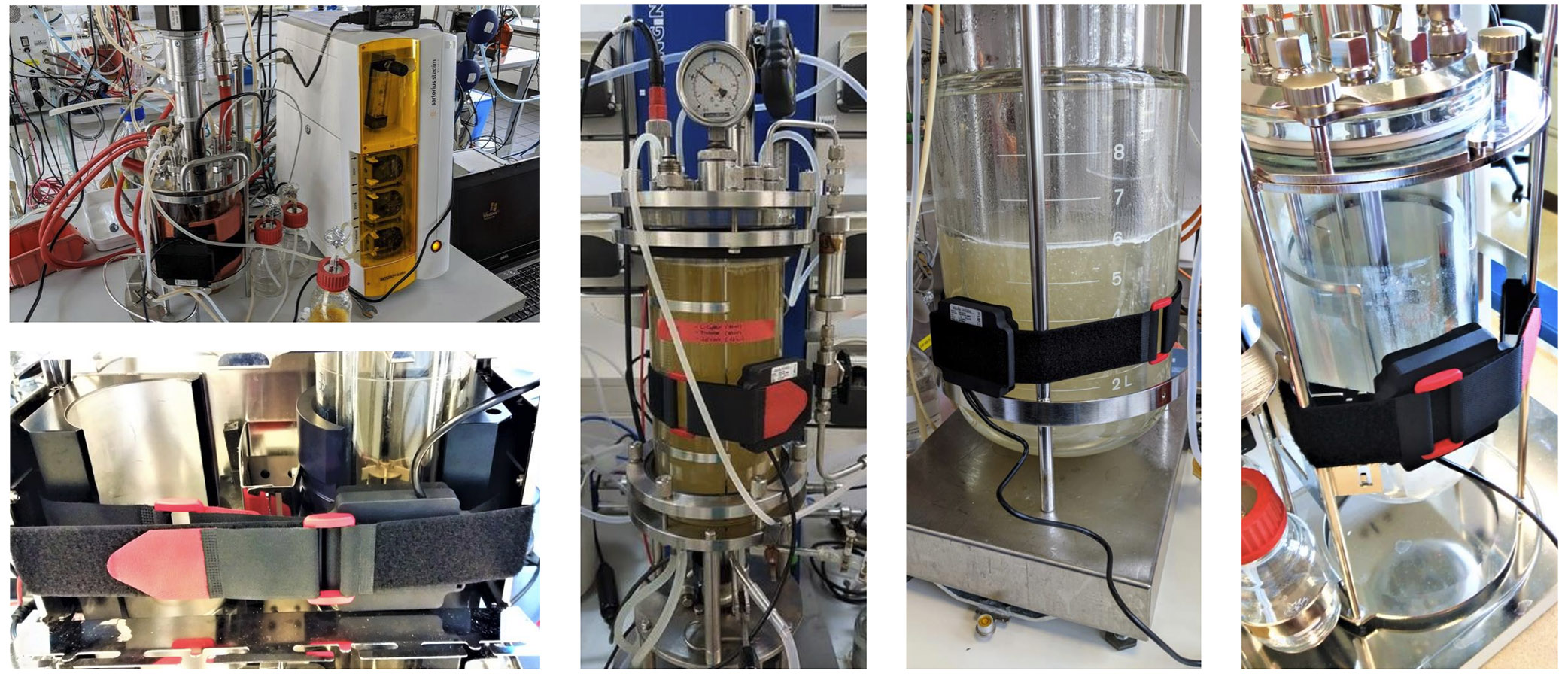

Пример применения BioR 1

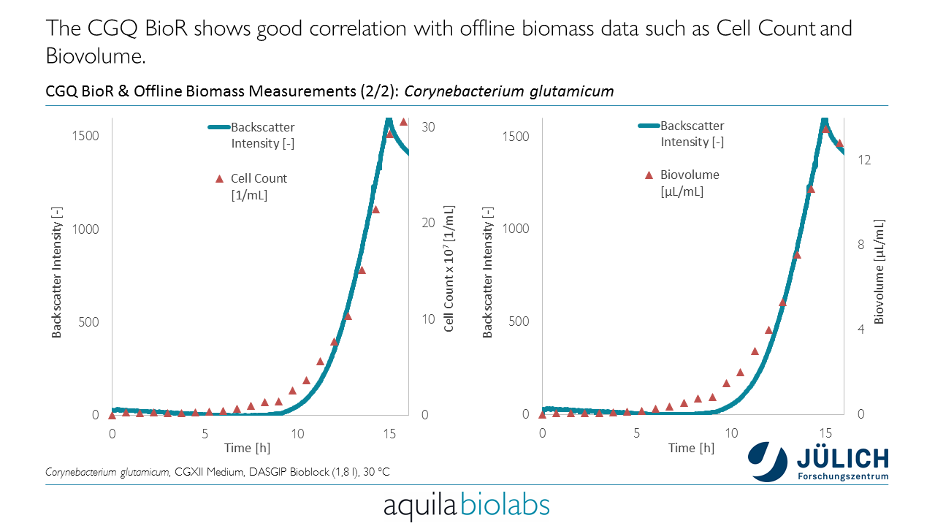

Пример применения BioR 2

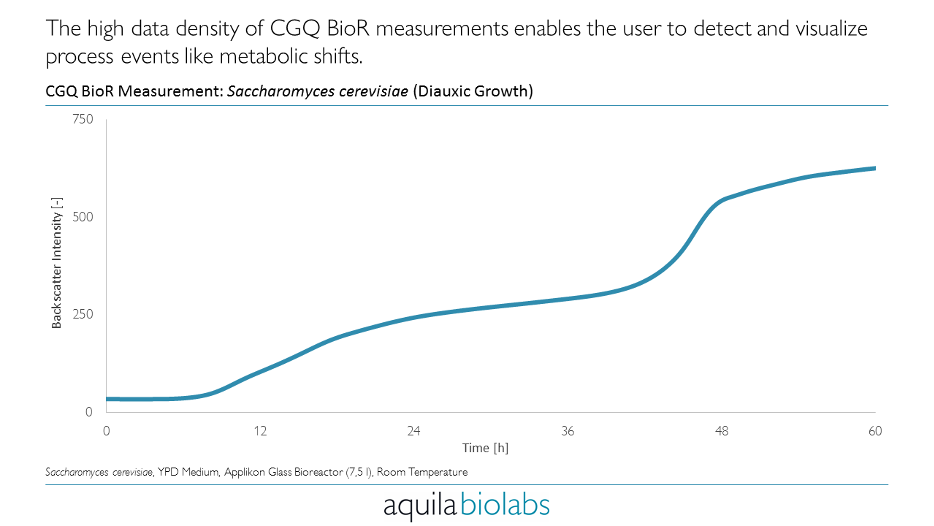

Пример применения BioR 3
Пример применения BioR 4
Преимущества счетчика роста клеток для биореакторов
Применимость для широкого спектра организмов: бактерии, грибки, дрожжи, водоросли и др.
Неинвазивность измерения: датчик крепится к внешней стенке биореактора с помощью специального ремня.
Совместимость с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
Масштабируемость: мониторинг до 64 биореакторов параллельно на одном ПК.
Проста установки и использования с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.

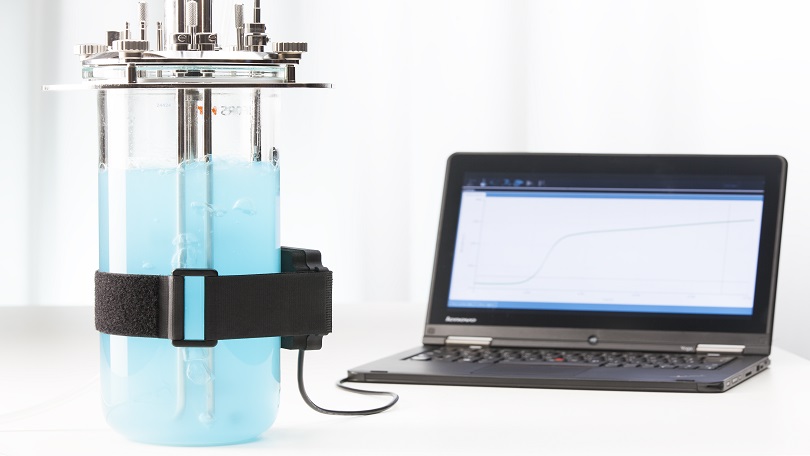

Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
Примеры применения

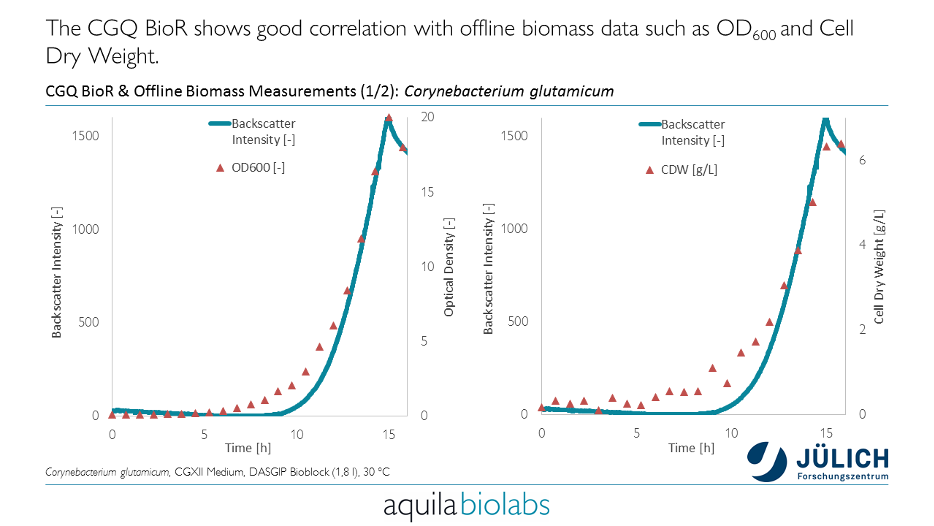

Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
Управления технологическим процессом при создании профилей подпитки.
Использование кривых роста для максимального выхода белкового продукта.

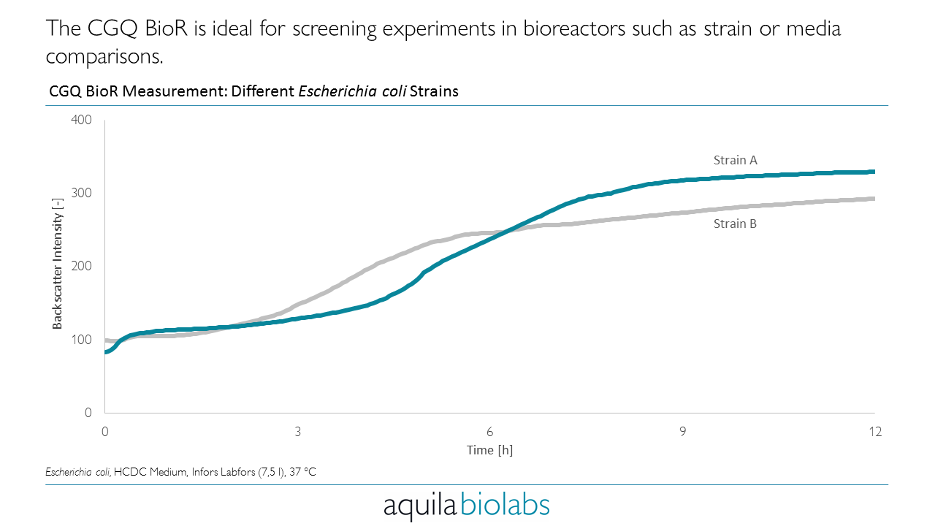

Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
Подбор условий для клонов клеток за очень короткое время.
Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.
Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
Может использоваться для различных научных приложений:
индукция экспрессии белка на основе кривой роста;
разработка / оптимизация сред;
скрининг / сравнение штаммов;
обнаружение ограничений и контаминаций;
анализ кинетики роста;
оптимизация условий культивирования;
онлайн-мониторинг термофильных и фототрофных организмов.
Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.
Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
Может использоваться для различных научных приложений:
индукция экспрессии белка на основе кривой роста;
разработка / оптимизация сред;
скрининг / сравнение штаммов;
обнаружение ограничений и контаминаций;
анализ кинетики роста;
оптимизация условий культивирования;
онлайн-мониторинг термофильных и фототрофных организмов.
CGQ BioR (Cell Growth Quantidier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.
Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.
Принцип работы.
Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.
Примеры применения.
Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
Управления технологическим процессом при создании профилей подпитки.
Использование кривых роста для максимального выхода белкового продукта.
Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
Подбор условий для клонов клеток за очень короткое время.
Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
Создание сложных профилей подпитки.
Характеристики.
Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.
Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
Два режима измерения OD 600 от 0,5 до 500:
стандартный, для низкой плотности клеток, 521 нм;
режим высокой плотности клеток, 940 нм.
Детектор – фотодиод.
Источник света – управляемая светодиодная матрица.
Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
Мониторинг до 64 биореакторов параллельно на одном ПК.
Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
Автоклавирование – недопустимо.
Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.
CGQ BioR (Cell Growth Quantifier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.
Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.
Принцип работы.
Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.
Примеры применения.
Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
Управления технологическим процессом при создании профилей подпитки.
Использование кривых роста для максимального выхода белкового продукта.
Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
Подбор условий для клонов клеток за очень короткое время.
Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
Создание сложных профилей подпитки.
Характеристики.
Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.
Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
Два режима измерения OD 600 от 0,5 до 500:
стандартный, для низкой плотности клеток, 521 нм;
режим высокой плотности клеток, 940 нм.
Детектор – фотодиод.
Источник света – управляемая светодиодная матрица.
Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
Мониторинг до 64 биореакторов параллельно на одном ПК.
Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
Автоклавирование – недопустимо.
Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.
