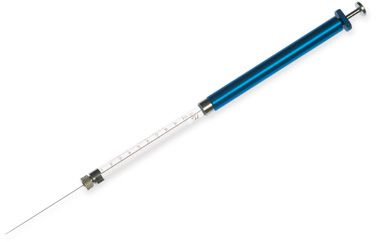

Gastight серия 1800
Отбор образцов из глубоких контейнеров; оснащены снимаемой металлической рукояткой, предназначенной для защиты шприца от нагрева при удержании его руками и неосторожного повреждения плунжера при дозировании.
- Объем, мкл – 10 - 250;
- материал плунжера – алюминий с тефлоновым наконечником, усиленный плунжер;
- съемная защитная рукоятка;
- тип иглы – 2;
- тип соединения - N, RN.
Параметры игл и типы соединений
Типы соединений иглы со шприцом:
|
N, NR (Cemented Needle, Needle Rheodine) – неразъемное соединение, начало иглы совпадает с нулевым делением шкалы шприца; Для шприцов с малым объемом, мертвый объем ограничен внутренним объемом иглы. Не автоклавируются.
|
|
RN, RNR (Removable Needle, Removable Needle Rheodyne) — резьбовое соединение, игла съемная. Пользователь может менять длину и окончание иглы (т.е. выбрать другой тип иглы), оптимизируя шприц под свои задачи. Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.
|
|
SN (Special Cemented Needle) – неразъемное соединение, специальная длин иглы (длина и окончание иглы согласно пожеланиям пользователя).
|
|
LTN (Luer Tip Cemented Needle) - соединение типа Луер, игла запрессована в шприц. Для шприцов со средним объемом. Начало иглы совпадает с нулевым делением шкалы шприца. Мертвый объем ограничен внутренним объемом иглы. Не автоклавируются.
LTSN (Luer Tip Special Cemented Needle) - аналогичны LTN, но специальная длина иглы (длина и окончание иглы согласно пожеланиям пользователя).
|
|
LT (Luer Tip) – соединение типа Луер, по «мужскому» типу, игла съемная. Возможно автоклавирование в разобранном виде (без иглы).
|
|
KH (Knurled Hub) – резьбовое соединение, съемная игла с рифленой втулкой. Только для 7000 серии шприцов. Выдерживает давление во время инъекции до 6000 psig. Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.
|
|
TLL, TLL-X, TLL-XL (PTFE Luer Lock, PTFE Luer Lock with stop) – соединение типа Луер по «мужскому» типу (из PTFE) со втулкой с 2 прорезями, тефлоновая втулка, игла съемная. . Возможно автоклавирование в разобранном виде (без иглы), но повторное автоклавирование укорачивает «жизнь» шприца.
|
|
SL (Sample Lock) – встроенный поворотный клапан, запирающий образец, для работы с газами, для RN игл. Не автоклавируются.
|
|
C, СХ (ChemSeal) – соединение с наружной резьбой, используется для работы с малыми объемами, где необходимо минимизировать мертвый объем образца.
|
|
|
С-ХР – наконечник с ходом 30 мм, совместим с устройством для манипуляции с жидкостями, цифровым шприцевым насосом.
|
|
CA (Carbon Analyzer) – используются для анализа воды на общее содержание углерода (TOC). Кончик шприца спроектирован так, чтобы минимизировать возможность контаминации органическим углеродом в месте соединения с иглой.
|
|
|
TLL-XL – 60 мм шприцы, соединение с коротким ходом, специально для шприцевых насосов серии PSD3.
|
|
AD (AccuDil) – соединение с внешней резьбой, используются для таких приборов, как дилютеры/диспенсеры Microlab 1000.
|
|
DAD (Diluter AccuDil) – соединение с наружной резьбой и боковым отверстием, используются для таких приборов, как дилютеры/диспенсеры Microlab 1000.
|
Тип иглы XX/YY/Z:
XX – калибр иглы;
YY - длина иглы, мм;
Z – тип кончика иглы.
Тип кончика иглы:
|
2 – игла имеет кончик, срезанный под углом 10-12° и слегка согнутый для предотвращения засорения при пробивании крышек. Доступные калибры: 34-10.
|
|
3 – игла имеет тупой кончик для более точного дозирования; для использования с инжекционными клапанами ВЭЖХ систем и для пипетирования образцов. Доступные калибры: 34-10.
|
|
4 - игла имеет кончик, срезанный под углом 10-12°, возможно изготовление игл, срезанных под углом 12, 30 и 45°. Рекомендованы life science приложений, в медицине и ветеринарии. Доступные калибры: 34-10.
|
|
5 - игла с заваренным кончиком и боковым выходным отверстием, для защиты от засорения при прокалывании материалов. Доступные калибры: 26-10.
|
|
AS – игла с конусовидным кончиком для использования в автосемплерах. Доступные калибры: 26-10.
|
Калибр игл
Примечание: символ «s» означает меньший I.D. (внутренний диаметр) и более толстую стенку для большей прочности. Например, игла 26 калибра имеет O.D. (внутренний диаметр) 0,46 мм и I.D. - 0,26 мм, тогда как игла с калибром 26s имеет O.D. - 0,47 мм и I.D. - 0,13 мм.
|
Калибр
|
Номинальный O.D. (внешний диаметр)
|
Номинальный I.D. (внутренний диаметр)
|
Толщина стенок
|
Объем, мкл/дюйм
|
|
дюймы
|
мм
|
дюймы
|
мм
|
дюймы
|
мм
|
|
34
|
0,0060 - 0,0065
|
0,159
|
0,0015 - 0,0025
|
0,051
|
0,0020
|
0,051
|
0,052
|
|
33
|
0,0080 - 0,0085
|
0,210
|
0,0035 - 0,0050
|
0,108
|
0,0020
|
0,051
|
0,233
|
|
32
|
0,0090 - 0,0095
|
0,235
|
0,0035 - 0,0050
|
0,108
|
0,0025
|
0,064
|
0,233
|
|
31
|
0,0100 - 0,0105
|
0,261
|
0,0045 - 0,0060
|
0,133
|
0,0025
|
0,064
|
0,353
|
|
30
|
0,0120 - 0,0125
|
0,312
|
0,0055 - 0,0070
|
0,159
|
0,0030
|
0,076
|
0,504
|
|
29
|
0,0130 - 0,0135
|
0,337
|
0,0065 - 0,0080
|
0,184
|
0,0030
|
0,076
|
0,675
|
|
28
|
0,0140 - 0,0145
|
0,362
|
0,0065 - 0,0080
|
0,184
|
0,0035
|
0,089
|
0,675
|
|
27
|
0,0160 - 0,0165
|
0,413
|
0,0075 - 0,0090
|
0,210
|
0,0040
|
0,102
|
0,876
|
|
26s
|
0,0184 - 0,0189
|
0,474
|
0,0045 - 0,0055
|
0,127
|
0,0070
|
0,178
|
0,322
|
|
26
|
0,0180 - 0,0185
|
0,464
|
0,0095 - 0,0110
|
0,260
|
0,0040
|
0,102
|
1,349
|
|
25s
|
0,0200 - 0,0205
|
0,515
|
0,0055 - 0,0065
|
0,153
|
0,0070
|
0,178
|
0,464
|
|
25
|
0,0200 - 0,0205
|
0,515
|
0,0095 - 0,0110
|
0,260
|
0,0050
|
0,127
|
1,349
|
|
24
|
0,0220 - 0,0225
|
0,566
|
0,0115 - 0,0130
|
0,311
|
0,0050
|
0,127
|
1,930
|
|
23s
|
0,0250 - 0,0255
|
0,642
|
0,0040 - 0,0051
|
0,116
|
0,0105
|
0,267
|
0,268
|
|
23
|
0,0250 - 0,0255
|
0,642
|
0,0125 - 0,0140
|
0,337
|
0,0060
|
0,152
|
2,266
|
|
22s
|
0,0280 - 0,0285
|
0,718
|
0,0055 - 0,0077
|
0,168
|
0,0110
|
0,279
|
0,563
|
|
22
|
0,0280 - 0,0285
|
0,718
|
0,0155 - 0,0170
|
0,413
|
0,0060
|
0,152
|
3,403
|
|
21
|
0,0320 - 0,0325
|
0,819
|
0,0195 - 0,0210
|
0,514
|
0,0060
|
0,152
|
5,271
|
|
20
|
0,0355 - 0,0360
|
0,908
|
0,0230 - 0,0245
|
0,603
|
0,0060
|
0,152
|
7,255
|
|
19
|
0,0415 - 0,0425
|
1,067
|
0,0255 - 0,0285
|
0,686
|
0,0075
|
0,191
|
9,389
|
|
18
|
0,0495 - 0,0505
|
1,270
|
0,0315 - 0,0345
|
0,838
|
0,0085
|
0,216
|
14,011
|
|
17
|
0,0575 - 0,0585
|
1,473
|
0,0405 - 0,0435
|
1,067
|
0,0080
|
0,203
|
22,715
|
|
16
|
0,0645 - 0,0655
|
1,651
|
0,0455 - 0,0485
|
1,194
|
0,0090
|
0,229
|
28,444
|
|
15
|
0,0715 - 0,0725
|
1,829
|
0,0525 - 0,0555
|
1,372
|
0,0090
|
0,229
|
37,529
|
|
14
|
0,0820 - 0,0840
|
2,109
|
0,0610 - 0,0650
|
1,600
|
0,0100
|
0,254
|
51,076
|
|
13
|
0,0940 - 0,0960
|
2,413
|
0,0690 - 0,0730
|
1,804
|
0,0120
|
0,305
|
64,895
|
|
12
|
0,1080 - 0,110
|
2,769
|
0,0830 - 0,0870
|
2,159
|
0,0120
|
0,305
|
93,000
|
|
11
|
0,1190 - 0,1210
|
3,048
|
0,0920 - 0,0960
|
2,338
|
0,0130
|
0,330
|
113,728
|
|
10
|
0,1330 - 0,1350
|
3,404
|
0,1040 - 0,1080
|
2,693
|
0,0140
|
0,356
|
144,641
|
