Стереотаксис, оборудование

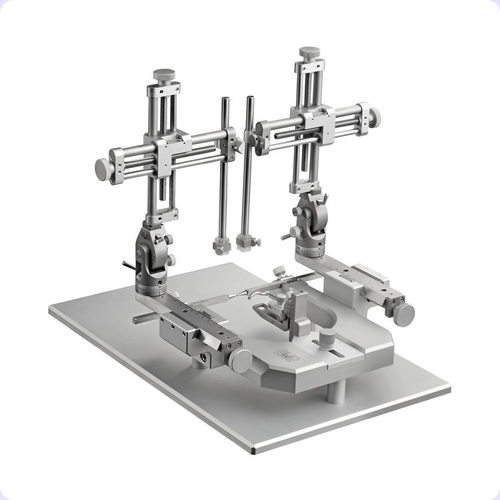

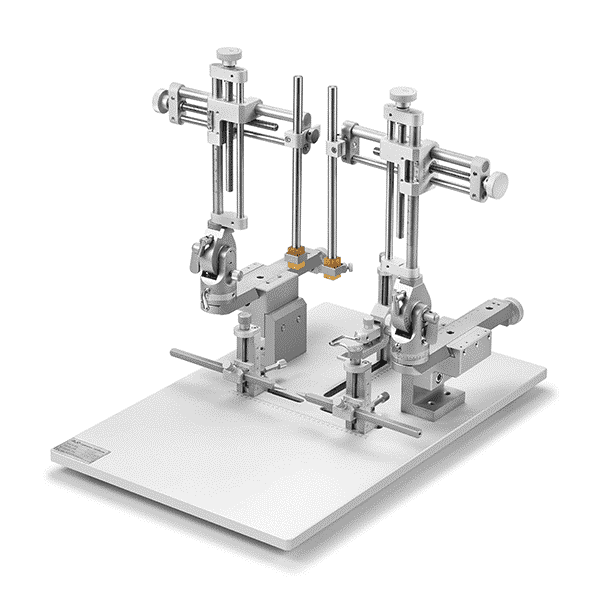

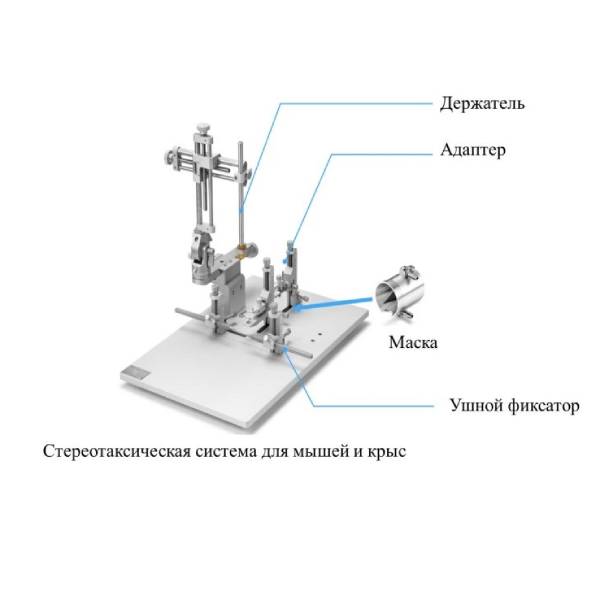

Базовый модуль содержит раму 68867D и два осевых манипулятора 68401 и 68402.

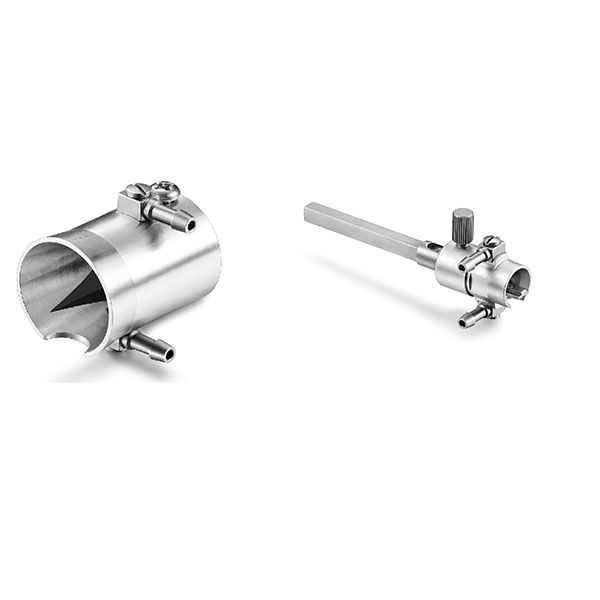

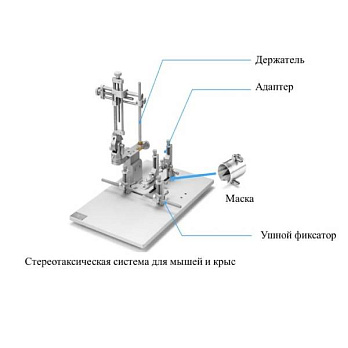

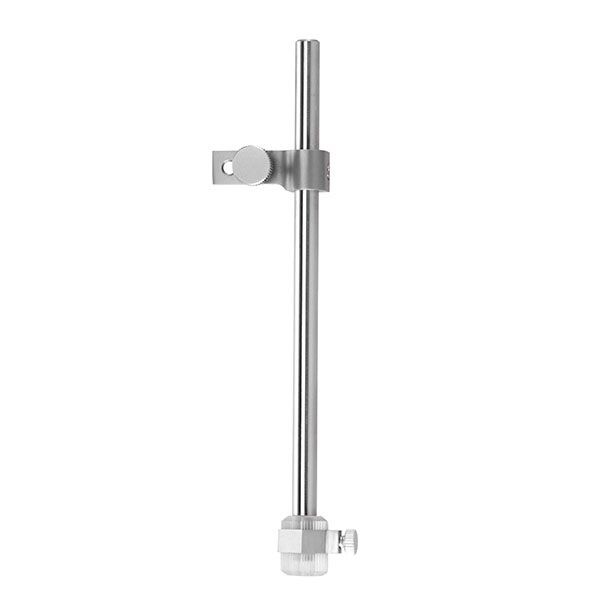

Все комплекты включают помимо базового модуля адаптер для животного, фиксатор и держатель для шприца (или электрода) диаметром от 0,3 до 1,5 мм.

Основные характеристики стереотаксической системы

• Рабочее расстояние в каждом измерении, мм — 80;
• пространственная точность разрешения, мм — 0,1;
• расстояние между ручкой и U-образной рамой, мм — 28;
• расстояние между зажимами и опорной плитой, мм — 51;
• максимальная ширина U-образной рамы, мм — 115;
• вертикальное направление — поворот на 180° и блокировка под любым углом;
• горизонтальное направление — вращение на 360° и блокировка под любым углом;
• манипулирование с помощью винтов — стабильное, точное и плавное;
• размер опорной плиты, мм — 400×500.

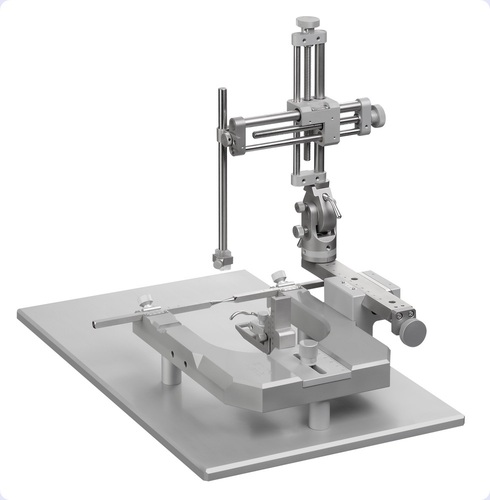

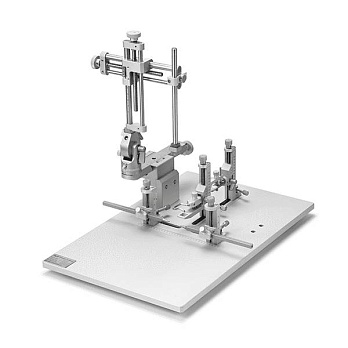

Базовый модуль включает в себя раму 68867S и один 3-осевой манипулятор 68401. Остальные комплекты включают дополнительные адаптера, фиксаторы и держатели.

Основные характеристики стереотаксической системы

• Рабочее расстояние в каждом измерении, мм — 80;
• пространственная точность разрешения, мм — 0,1;
• расстояние между ручкой и U-образной рамой, мм — 28;
• расстояние между зажимами и опорной плитой, мм — 51;
• максимальная ширина U-образной рамы, мм — 115;
• вертикальное направление — поворот на 180° и блокировка под любым углом;
• горизонтальное направление — вращение на 360° и блокировка под любым углом;
• манипулирование с помощью винтов — стабильное, точное и плавное;
• размер опорной плиты, мм — 400×500.

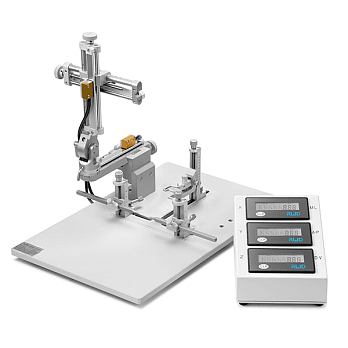

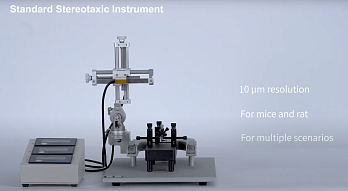

Стереотаксическая цифровая система SGL M представляет собой раму 68867S, на которой закреплён 3-осевой манипулятор с цифровым управлением 68409.

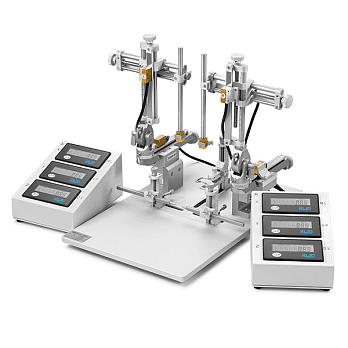

Стереотаксическая цифровая система Dual M состоит из рамы 68867D и двух осевых манипуляторов 68409 и 68410 с цифровым управлением.

Осевой манипулятор позволяет оперировать в саггитальных и фронтальных (вдоль передне-задней оси исследуемого органа, перпендикулярно сагиттальной) проекциях.

Дополнительно эти система комплектуете адаптерами и другими составными компонентами, которые делают работу с животными максимально безопасной.

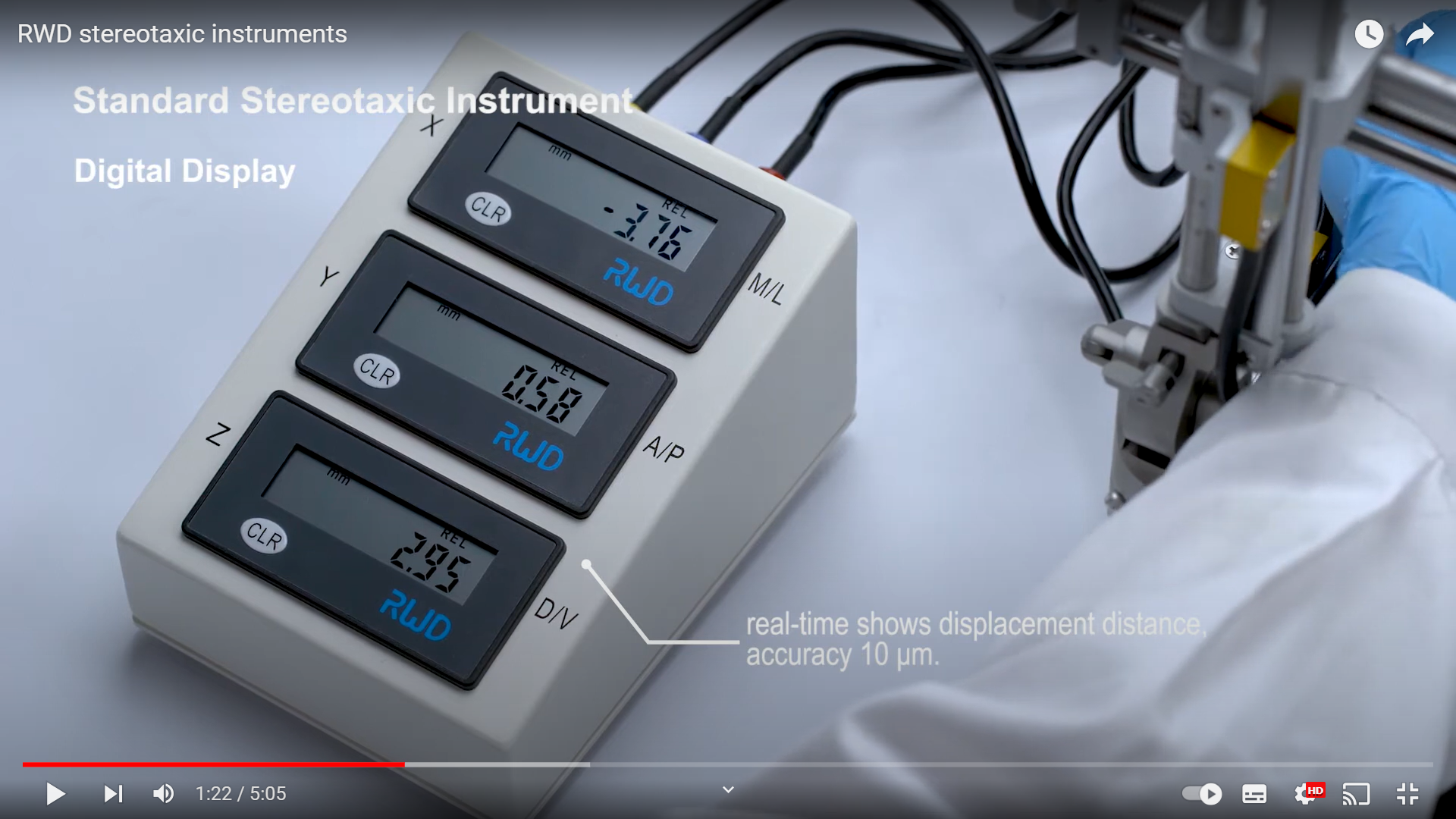

Цифровое управление — это перемещение с высокой точностью до 10 мкм с помощью программы по осям X, Yи Z. Изменение положения отображается на дисплее в реальном времени. Помимо цифрового управления доступно ручное управление с точностью до 100 мкм.

Основные характеристики стереотаксической системы

• Рабочее расстояние в каждом измерении, мм — 80;
• пространственная точность разрешения, мм — 0,1;
• расстояние между ручкой и U-образной рамой, мм — 28;
• расстояние между зажимами и опорной плитой, мм — 51;
• максимальная ширина U-образной рамы, мм — 115;
• вертикальное направление — поворот на 180° и блокировка под любым углом;
• горизонтальное направление — вращение на 360° и блокировка под любым углом;
• манипулирование с помощью винтов — стабильное, точное и плавное;
• размер опорной плиты, мм — 400×500.
