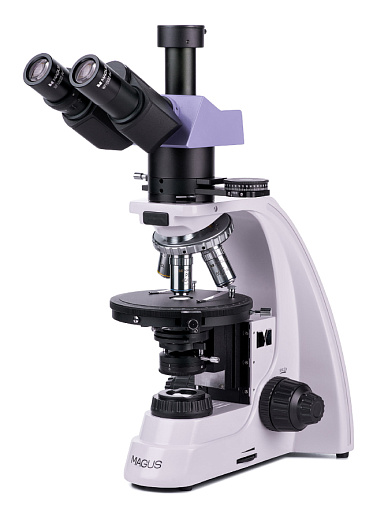

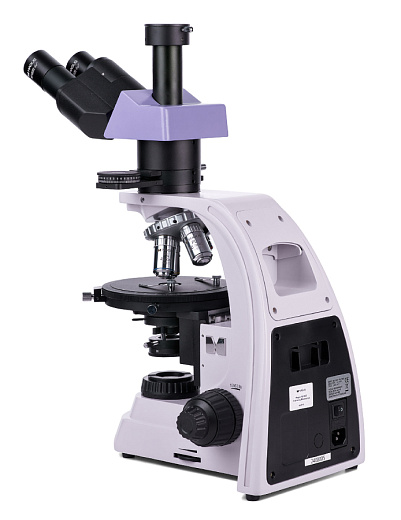

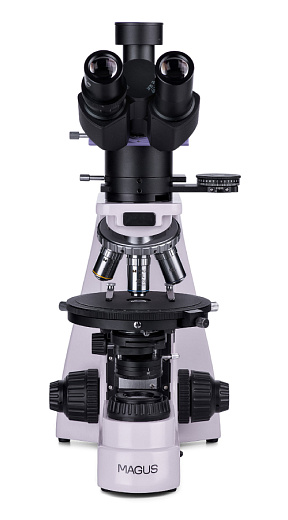

Микроскоп поляризационный, прямой, проходящий свет, Magus Pol 800 (аналоги: арт. Eclipse Ci-Pol, арт. Eclipse E200Pol, Nikon; арт. Olympus BX53P, Olympus) Magus

Поляризационные микроскопы Magus Pol 800 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ исключительно в проходящем свете.

Характеристики микроскопа Magus Pol 800

Общие характеристики

• Кратность увеличения — 40-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 30;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;

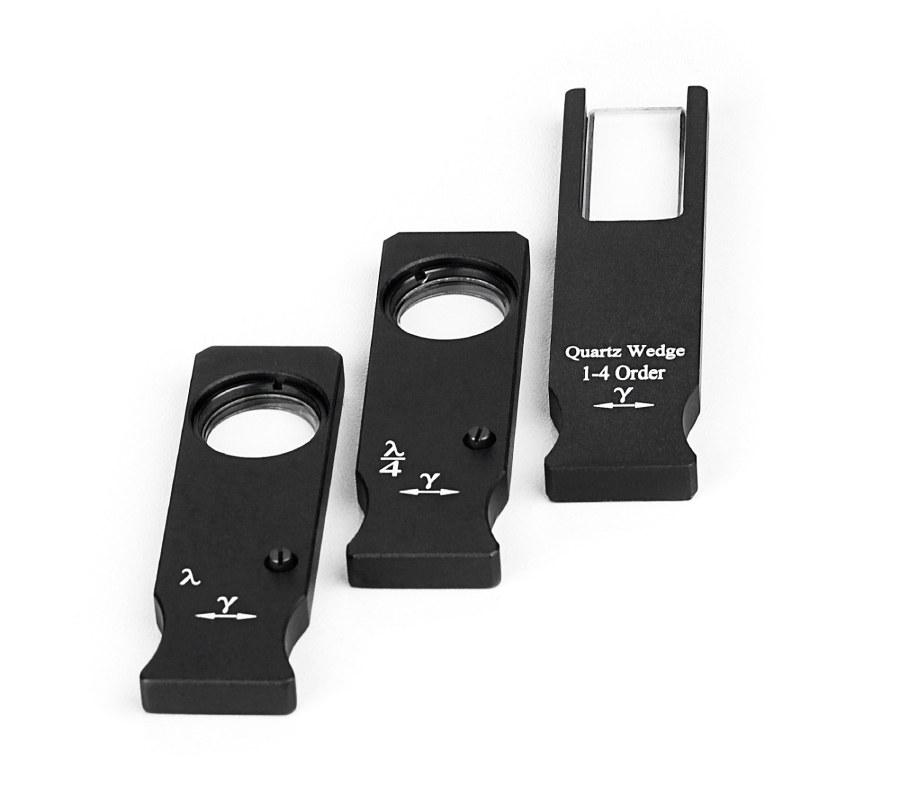

• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

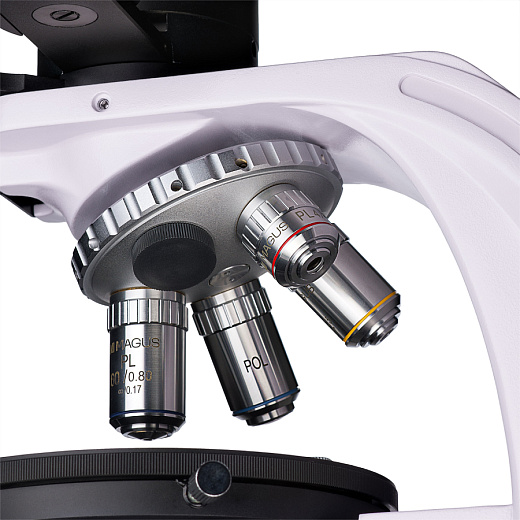

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 4×/0,10 WD 21 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,65 (подпружиненный) WD 0,66 мм; PL 60×/0,80 (подпружиненный) WD 0,46 мм.

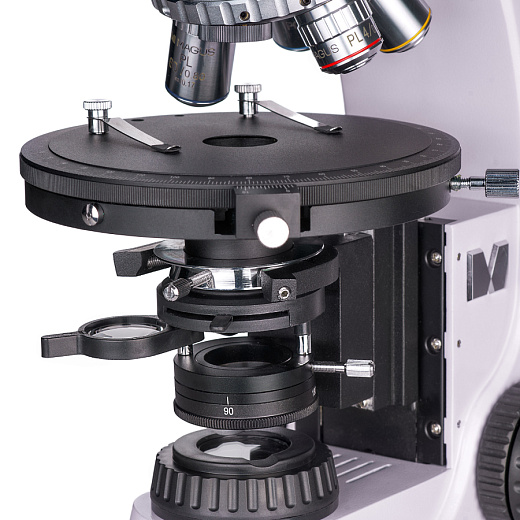

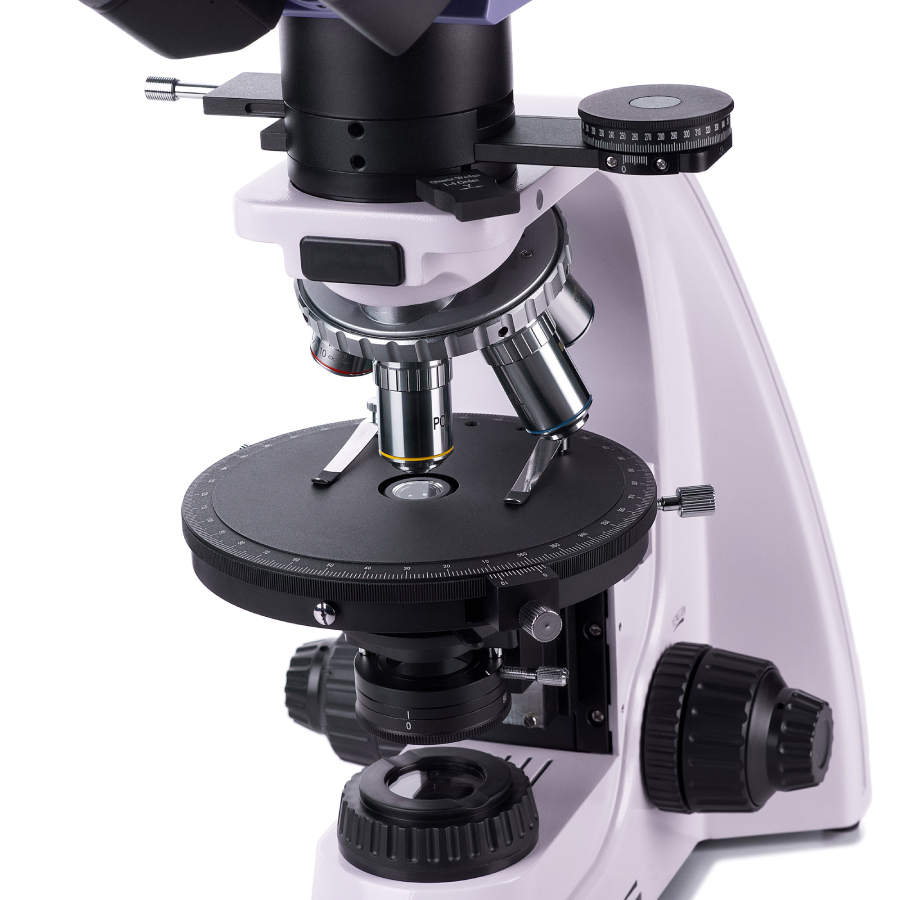

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Только проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Микроскоп также укомплектован

• Адаптером для установки камеры на тубус C-mount 1×;
• набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 12,5×/14, 15×/15, 20×/12, 25×/9;
• планахроматические объективы, корректировка на бесконечность: PL 5×/0,12 WD 26,1 мм; PL 20×/0,4 WD 8,8 мм; PL 100×/1,25 (подпружиненный) WD 0,36 мм; PL 100×/0,8 (подпружиненный, сухой) WD 2,02 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• цифровая камера для фотодокументации;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol 800 является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND Pol/DS, Olympus BX53P.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.
