Чистые помещения, чистые зоны
Чистое помещение (ЧП) — помещение, в котором число загрязняющих веществ/ микроорганизмов в воздушной среде поддерживается в пределах не выше заданного, соответствующего определенному классу чистоты. Чистое помещение может содержать одну или несколько чистых зон. Современные системы чистых помещений проектируются с учетом всех требований к классу чистоты, типу производства и особенностям размещения технологического оборудования.
Чистая зона (ЧЗ) — ограниченное пространство (конструкция), построенное и эксплуатируемое таким образом, чтобы защитить сырье, промежуточные и конечные продукты от загрязняющих веществ/ микроорганизмов, а так же минимизировать проникновение, образование и сохранение (накопление) контаминантов внутри зоны.
Для классификации ЧП рассматриваются частицы в диапазоне размеров от 0,1 до 5 мкм. В качестве основного стандарта, признанного в странах мирового сообщества, выступает международный стандарт ISO 144644-1, принятый в РФ как ГОСТ ИСО 14644-1-2002. Согласно его положениям определено 9 классов чистоты помещений, обозначаемых как ISO 1, ISO 2 и т.д.
Наиболее распространенные примеры классов чистоты по ISO
ISO 3 — Производство интегральных микросхем.
ISO 5 — Асептическое производство инъекционных препаратов, требующее отсутствия микроорганизмов и частиц, хирургические операции по имплантации и трансплантации органов, изоляция пациентов с иммунным дефицитом, в том числе после пересадки костного мозга.
ISO 8 — Оптическое производство, сборка электронных компонентов, сборка гидравлических и пневматических устройств.
ISO 9 — Вспомогательные помещения, склады прецизионного оборудования, помещения для переодевания.

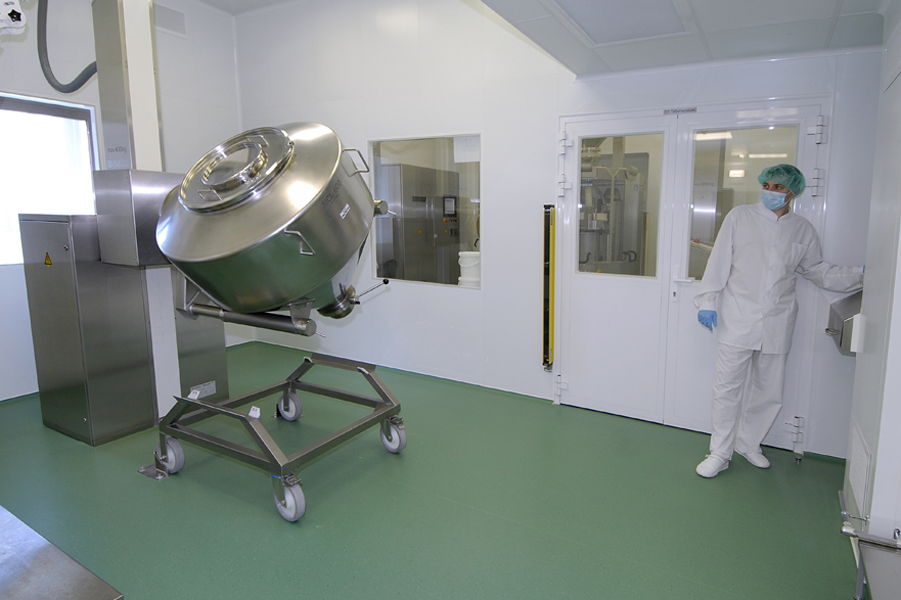

Чистый воздух в помещениях необходим организациям здравоохранения, фармацевтическим и биотехнологическим предприятиям, в приборостроении, микромеханике, наноиндустрии, а также в космической, авиационной и пищевой промышленности.
Реализация проектов чистых помещений

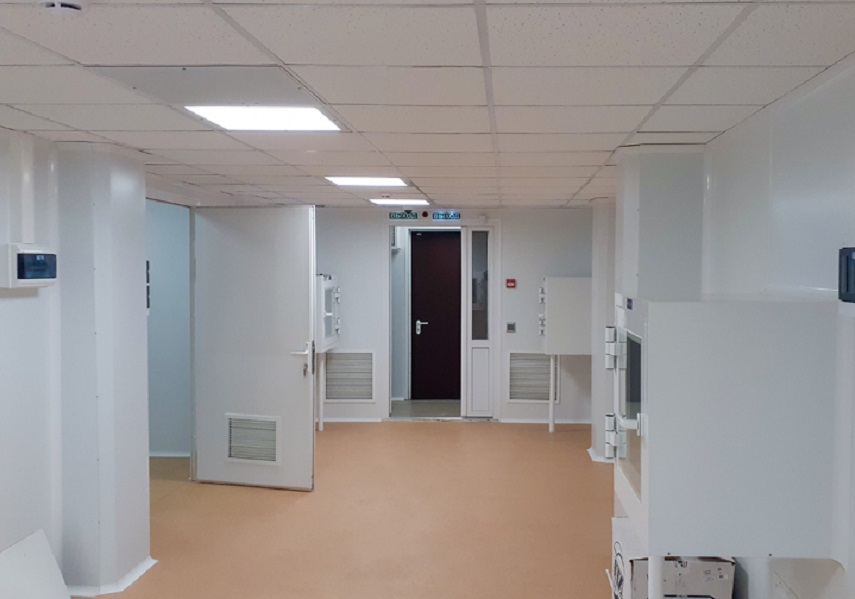

Чистые помещения собираются модульным методом и исполняются по принципу «помещение в помещении». При проектировании чистых помещений нужно в первую очередь понимать назначение данного помещения, отсюда будет определена конкретная конструкция модуля.
В состав модулей входят базовые ограждающие элементы, обеспечивающие надежную герметичность комплекса:
- стеновые ограждения, в состав которых включен каркас, глухие и остекленные панели, двери. Ограждающие конструкции должны иметь гладкие поверхности без выступов, герметизированные стыки и скругленные переходы между потолком, стеновыми панелями и полом;
- потолочные ограждения со встроенным освещением, воздухораспределителями и другими устройствами;
- специальные антистатические полы.
Каждый модуль в свою очередь оснащается инженерными системами. В состав инженерных систем входят:

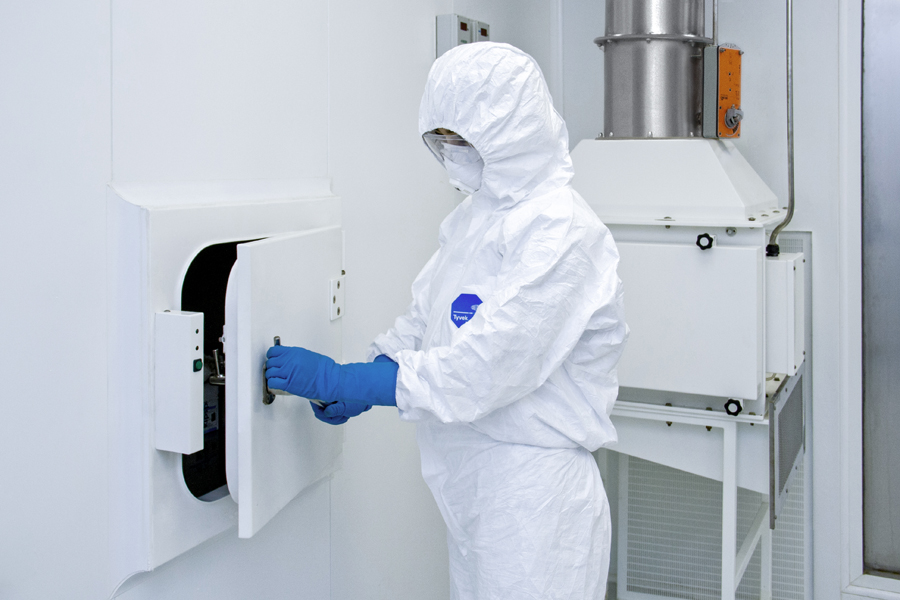

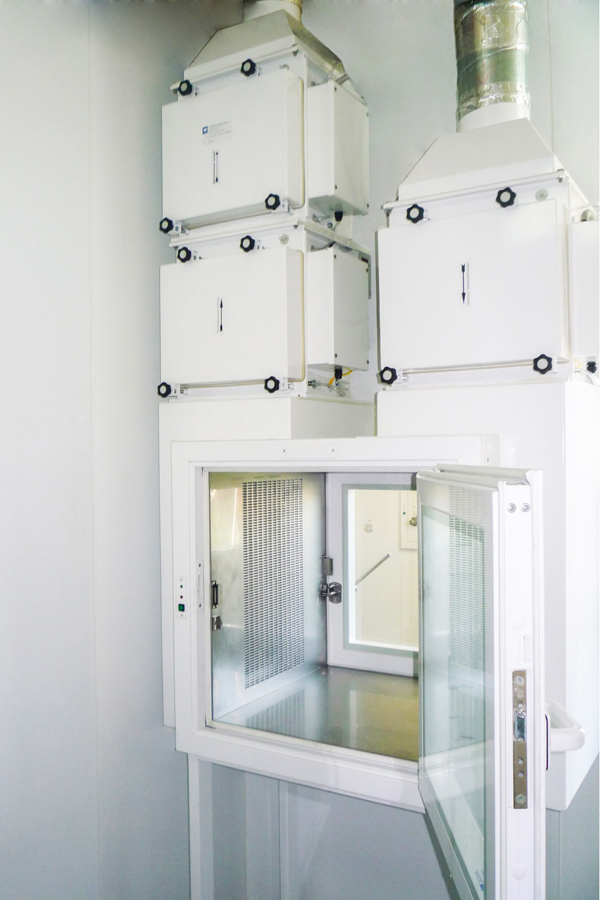

- передаточные окна и шлюзы;
- устройства воздухораспределительные и для забора воздуха;
- сантехника;
- освещение;
- телефонная связь;
- информационные табло, пожарная и охранная сигнализация, устройства контроля доступа и др.
Точная комплектация оборудования определяется проектом. Правильно спроектированная конструкция чистого помещения обеспечивает высокоэффективную очистку воздуха и поддерживает определенные условия воздушного пространства, а именно: концентрацию частиц и микроорганизмов, освещенность, температуру воздуха, уровень шума, скорость потоков воздуха, влажность, перепад давления воздуха, кратность воздухообмена и др.
