Спектрофотометры нано

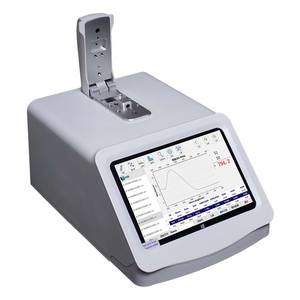

Особенности спектрофотометра K5500Plus, Китай

• Встроенный 7- дюймовый экран высокой четкости, полностью сенсорное управление;
• возможность хранения данных во встроенном пространстве для хранения (память 32 ГБ);
• встроенный Bluetooth, Wi-Fi, доступный для удаленного управления и печати данных по беспроводной сети.

Характеристики спектрофотометра K5500Plus, Китай

• рабочий объём образца, мкл — 1–2;
• длина оптического пути (определяется автоматически), мм — 1;
• источник света — ксеноновая лампа;
• детектор — CCD линейная матрица, 3684 элементов;
• точность длины волны, нм — ±1;
• разрешение, нм — 2;
• время измерения, сек — 5;
• диапазон измерения, нм — 190-850;
• предел чувствительности, нг/мкл dsDNA — 1–750;
• цветной сенсорный экран — 7 дюймов;
• встроенное программное обеспечение;
• габариты основы, Ш×Г ×В, мм — 200×300×200;
• вес, кг — 2,8.

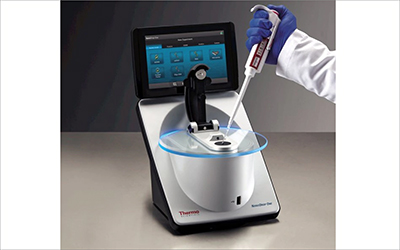

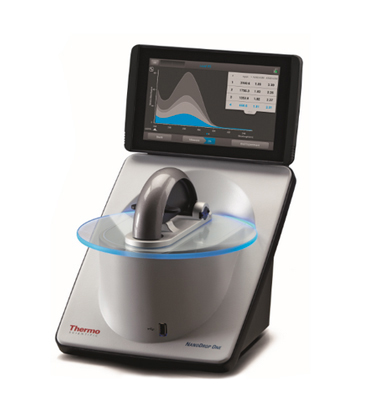

Особенности NanoDrop One:

• сдвижной сенсорный экран (touchscreen) высокого разрешения;
• автоматический режим;
• измерение без помощи других расходных материалов.

Технические характеристики:

• рабочий объём образца, мкл — 1;
• длина оптического пути (определяется автоматически), мм — 0,03-1;
• время измерения, сек — 8;
• диапазон измерения, нм — 190-850;
• предел чувствительности, нг/мкл dsDNA — 2;
• максимальная концентрация, мг/мл dsDNA — 27,5;
• диапазон абсорбции — 0-550;
• разрешение, нм – 1,8;
• источник света — ксеноновая лампа;
• детектор — CMOS линейный сенсор, 2048 элементов;
• встроенное программное обеспечение;
• цветной сенсорный экран совместимый с перчатками – 7 дюймов;
• перемешивание в кюветном отделении – 9 скоростей;
• температурный контроль в кюветном отделении при 37 °С;
• габариты основы, мм — 200 х 254 х 323;
• вес, кг — 3,6.

Особенности NanoDrop One:

• сдвижной сенсорный экран (touchscreen) высокого разрешения;

• автоматический режим;
• измерение без помощи других расходных материалов.

Технические характеристики:

• рабочий объём образца, мкл — 1;
• длина оптического пути (определяется автоматически), мм — 0,03-1;
• время измерения, сек — 8;
• диапазон измерения, нм — 190-850;
• предел чувствительности — 2 нг/мкл dsDNA (микроячейка);
• предел чувствительности — 0,2 нг/мкл dsDNA (кювета);
• максимальная концентрация — 27,5 мг/мл dsDNA;
• диапазон абсорбции — 0-550 (микроячейка);
• диапазон абсорбции — 0-1,5 (кювета);
• разрешение, нм – 1,8;
• источник света — ксеноновая лампа;
• детектор — CMOS линейный сенсор, 2048 элементов;
• встроенное программное обеспечение;
• цветной сенсорный экран совместимый с перчатками – 7 дюймов;
• перемешивание в кюветном отделении – 9 скоростей;
• температурный контроль в кюветном отделении при 37 °С;
• габариты основы, мм — 200 х 254 х 323;
• вес, кг — 3,6.

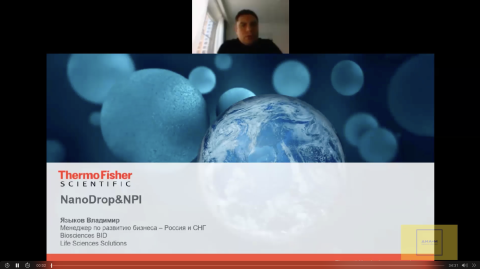

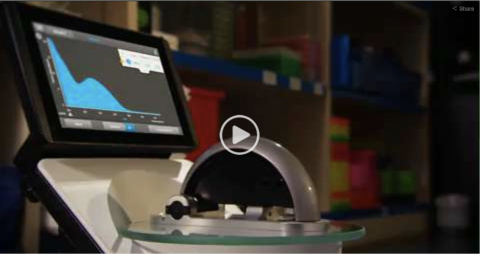

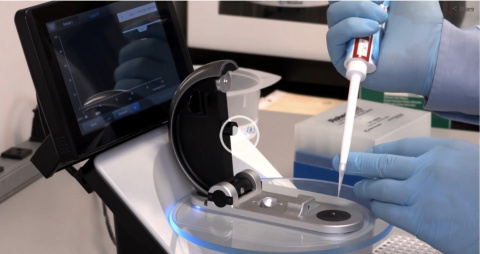

Видео по работе со спектрофотометром NanoDrop One:

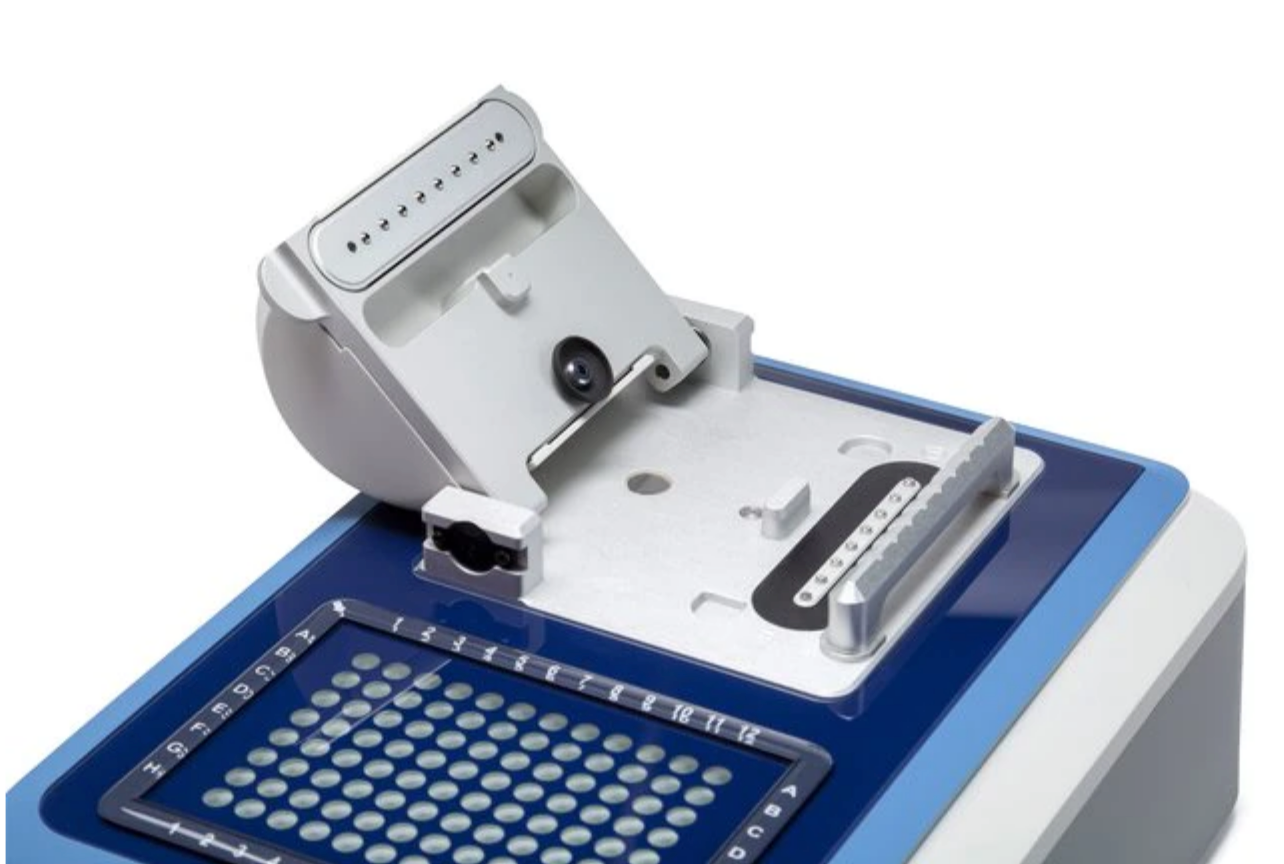

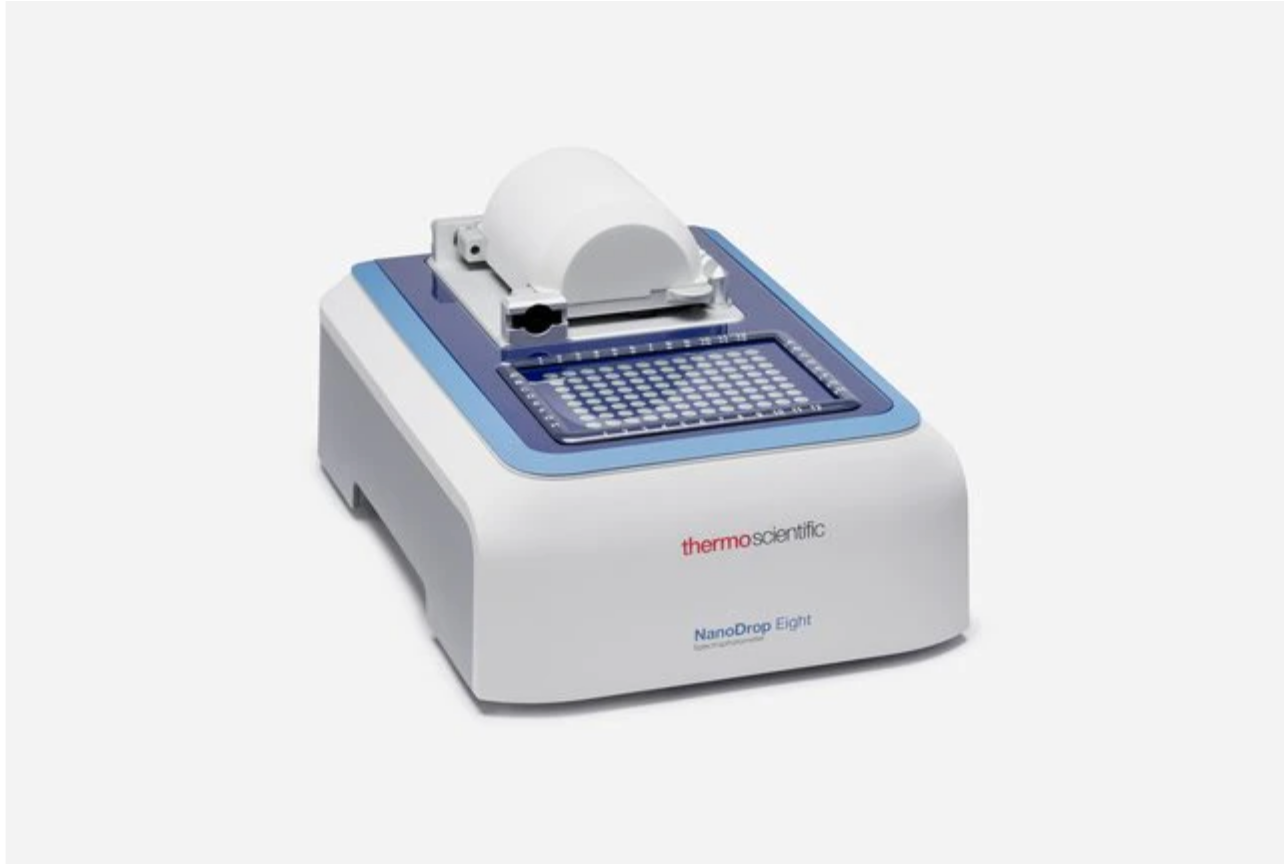

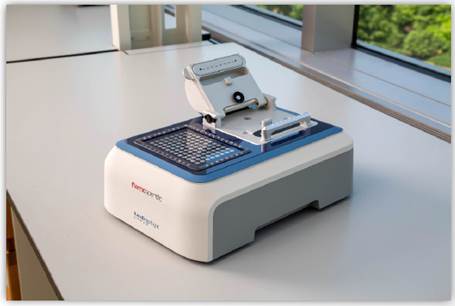

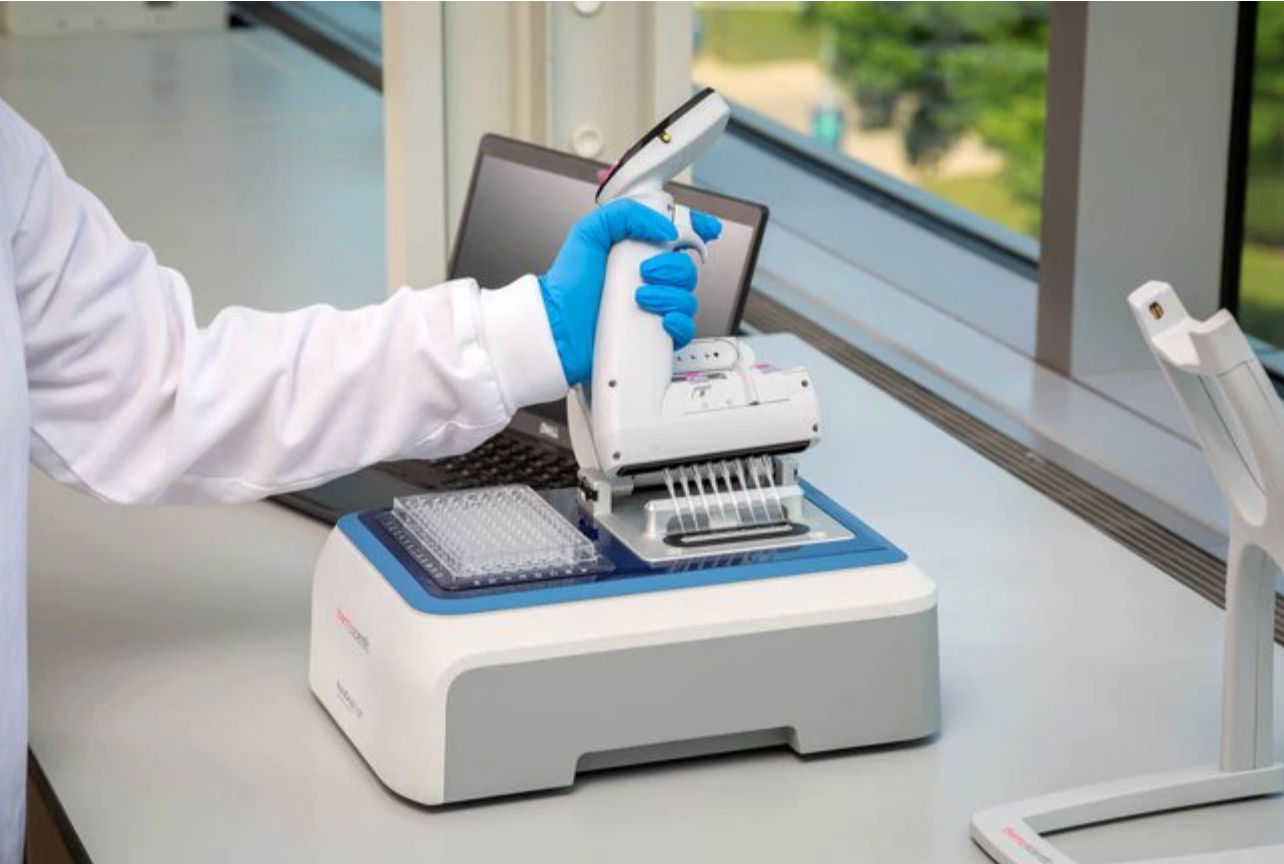

Спектрофотометр NanoDrop 8 позволяет измерять концентрацию и оценивать степень чистоты нуклеиновых кислот и белков в образцах до 8 проб одновременно в микро объемах без необходимости разбавления менее чем за 20 секунд!

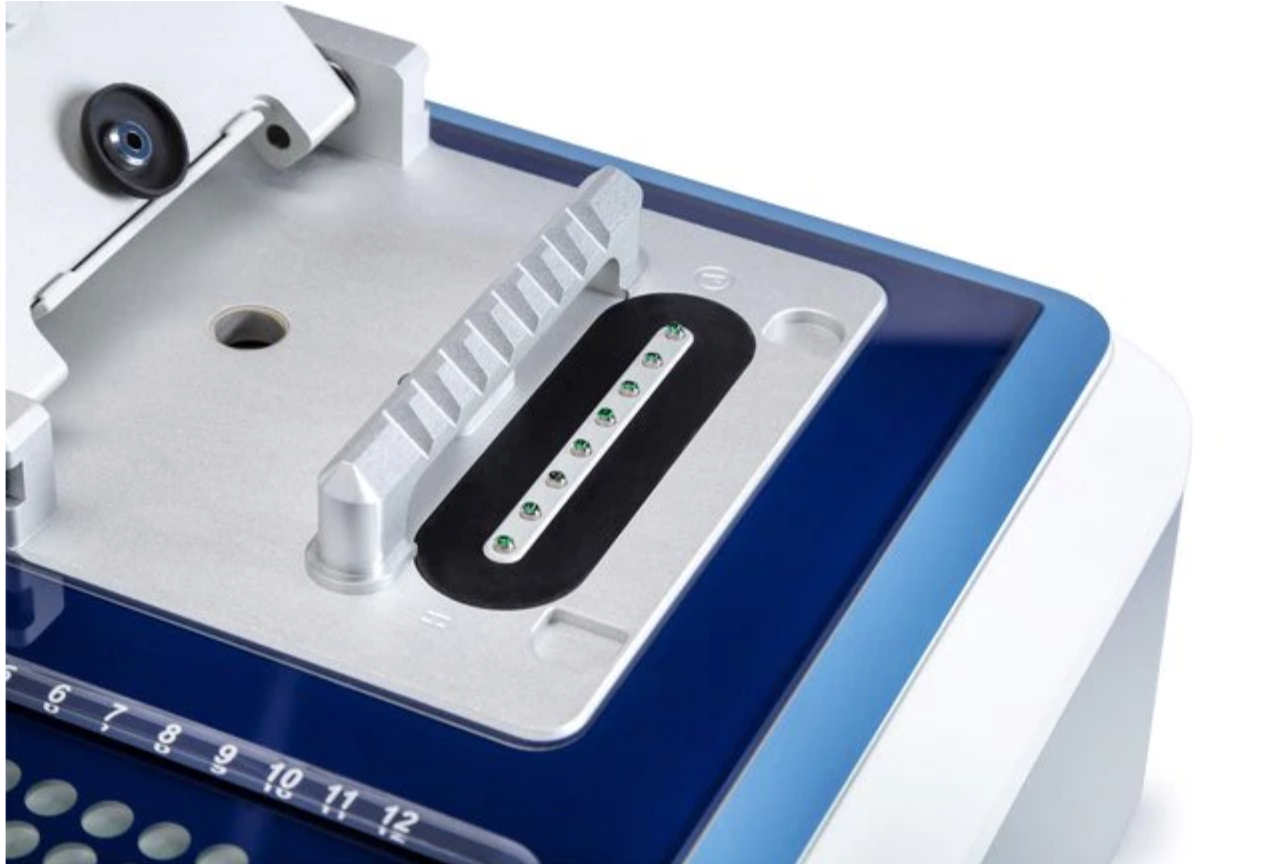

Наличие подставки-гребенки для многоканального дозатора существенно облегчает работу пользователя при внесении проб в прибор. Встроенная технология Acclaro определяет примеси и загрязнения в пробах и дает истинную концентрацию образцов, вычитая спектры основных загрязнителей ДНК и протеинов.

Дополнительное программное обеспечение дает возможность соблюдать требования европейской директивы для фарм производств 21 CFR Part 11.

Технические характеристики спектрофотометра NanoDrop 8:

• рабочий объём образца, мкл — 1- 2;
• длина оптического пути, мм — 0,1; 0,2; 1,0;
• время измерения (8 образцов), сек — < 20 сек;
• диапазон измерения, нм — 190-850;
• максимальная концентрация — 2,5-10000 нг / мкл (дцДНК), 0,03-145 мг / мл IgG;
• диапазон абсорбции, А — 0,04-200;
• разрешение, нм — ≤ 1,8;
• источник света — ксеноновая импульсная лампа;
• количество образцов — до 8;
• детектор — линейный датчик CMOS, 2048 элементов;
• встроенное программное обеспечение;
• вес, кг — 3,7.

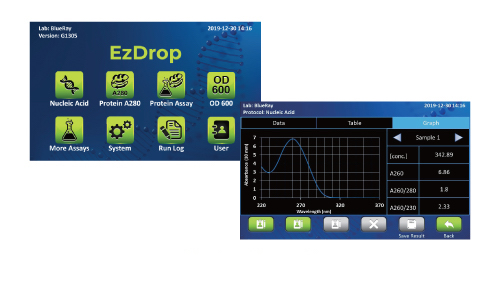

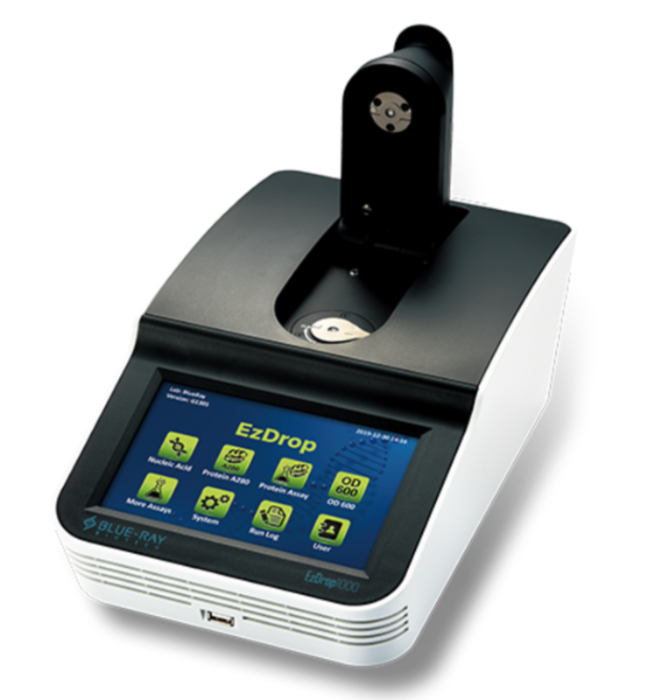

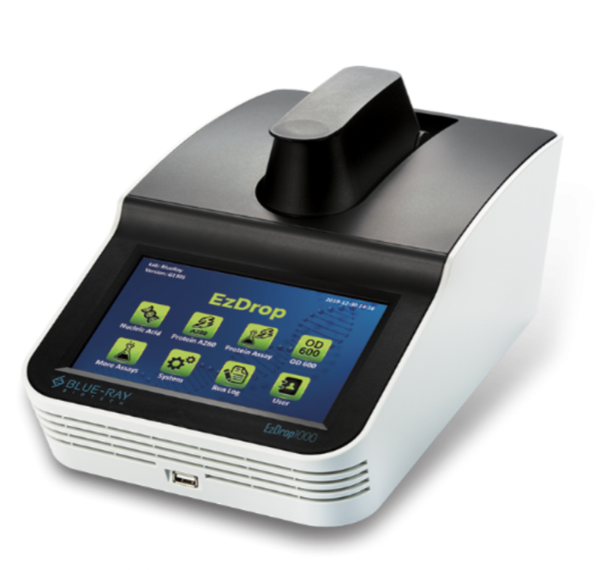

Модель EzDrop 1000 имеет встроенный интуитивно понятный 7-дюймовый цветной ЖК-дисплей высокой четкости с емкостной сенсорной панелью. Прибор не требует калибровки. Время измерения всего 3 секунды, что существенно повышает производительность анализа. В измерительном отсеке имеется вспомогательная светодиодная подсветка, что помогает определить положение окна пробы и проверить пузырек пробы. Слой наногидрофобного покрытия на окошке образца обеспечивает формирование столбца образца. Конструкция подушки на манипуляторе обнаружения снижает ударную нагрузку, что, в свою очередь, снижает количество ошибок в экспериментах.

Особенности спектрофотометра нано EzDrop 1000

• Время измерения 3 секунды;
• встроенные программы измерения концентрации нуклеиновых кислот и белков;
• интуитивно понятный и простой в использовании графический интерфейс;
• вспомогательная подсветка рабочего отсека;
• наногидрофобное покрытия на окошке образца;
• система сменных окон для проб значительно снижает вероятность остаточного загрязнения;
• ударопрочная подушка на манипуляторе обнаружения.

Технические характеристики спектрофотометра нано EzDrop 1000

• Рабочий объём образца, мкл — 1;
• длина оптического пути, мм — 0,5/0,05;
• время измерения, с — 3;
• диапазон измерения, нм — 190-1000;
• предел обнаружения, нг/мкл DNA — 2-20000;
• предел обнаружени, мг/мл BSA — 0,06-600;
• диапазон абсорбции, A — 0-400;
• разрешение, нм — 1,5;
• источник света — ксеноновая лампа;
• детектор — CMOS линейный сенсор, 2048 элементов;
• встроенное программное обеспечение;
• цветной сенсорный экран совместимый с перчатками — 7 дюймов;
• габариты основы, Ш×Г×В, мм — 206×333×166;
• вес, кг — 3,5.

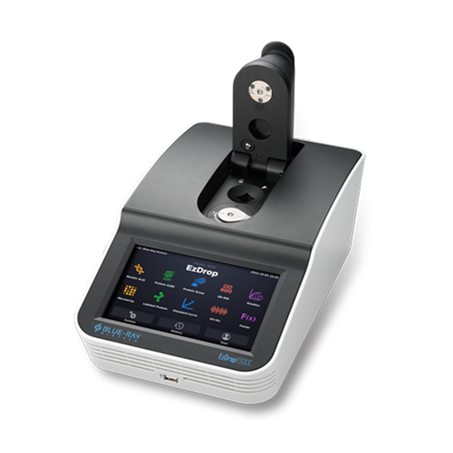

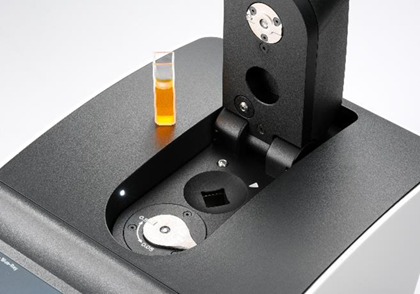

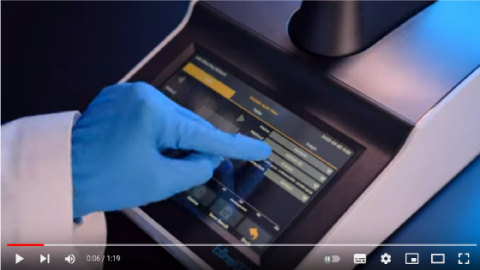

Модель EzDrop 1000С имеет встроенный интуитивно понятный 7-дюймовый цветной ЖК-дисплей высокой четкости с емкостной сенсорной панелью. Прибор не требует калибровки. Время измерения всего 3 секунды, что существенно повышает производительность анализа. В измерительном отсеке имеется вспомогательная светодиодная подсветка, что помогает определить положение окна пробы и проверить пузырек пробы. Слой наногидрофобного покрытия на окошке образца обеспечивает формирование столбца образца. Конструкция подушки на манипуляторе обнаружения снижает ударную нагрузку, что, в свою очередь, снижает количество ошибок в экспериментах.

Особенности спектрофотометра EzDrop 1000С

• Время измерения 3 секунды;
• наличие кюветного отделения;
• встроенные программы измерения концентрации нуклеиновых кислот и белков, кинетика, сканирование полного спектра — всего 10 приложений;
• интуитивно понятный и простой в использовании графический интерфейс;
• вспомогательная подсветка рабочего отсека;
• наногидрофобное покрытия на окошке образца;
• ударопрочная подушка на манипуляторе обнаружения.

Технические характеристики спектрофотометра EzDrop 1000С

Режим микрообъема:

• рабочий объём образца, мкл — 1;
• длина оптического пути (определяется автоматически), мм — 0,05-0,05;
• время измерения, с — 3;
• источник света — ксеноновая лампа;
• детектор — CMOS линейный сенсор, 2048 элементов;
• дипазон измерения, нм — 190-1000;
• точность длины волны, нм — ±1,0
• разрешение, нм — 1,5;
• диапазон абсорбции, A — 0-400;
• предел обнаружения, нг/мкл DNA — 2-20000;
• предел обнаружения, мг/мл BSA — 0,06-600.

Режим кюветы:

• длина пути оптического пути, нм — 0,1, 0,125, 0,2, 0,5, 1, 2, 5, 10;
• диапазон абсорбции, A — 0,02-1,5;
• предел обнаружения, нг/мкл DNA — 0,3-75;
• предел обнаружения, мг/мл BSA — 0,003-2,25;
• перемешивание — 8 скоростей;
• температурный контроль, °C — от +37 до +45;
• встроенное программное обеспечение;
• цветной сенсорный экран совместимый с перчатками — 7 дюймов;
• габариты основы, Ш×Г×В, мм — 206×333×166;
• вес, кг — 3,3.

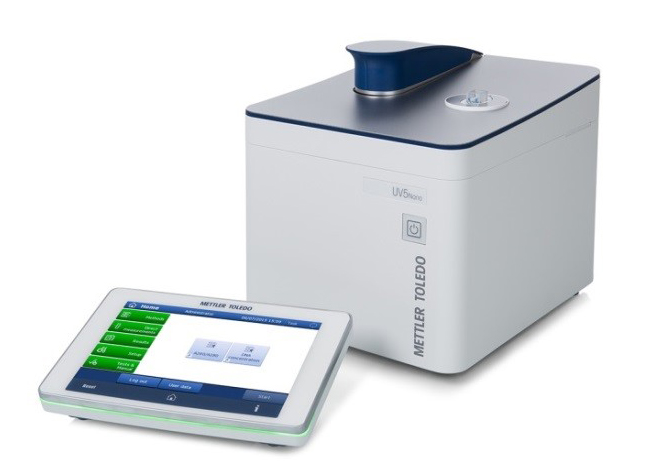

UV5Nano позволяет проводить измерения в микрообъемах от 1 мкл, а также в стандартных кюветах. Технология LockPath (измерение при разной длине оптического пути) гарантирует точность и надежность измерений в микрообъемах. Прибор имеет встроенные методики прямых измерений, а также методики Mettler Toledo, которые обычно используются в биотехнологии и фармацевтике, например, для определения концентраций нуклеиновых кислот и белков.

• Рабочий объём образца, мкл — 1;
• длина оптического пути, мм — 0,1 или 1;
• время измерения, сек — 2;
• диапазон измерения, нм — 190 – 1100;
• предел чувствительности — 6 нг/мкл dsDNA;
• максимальная концентрация — 15000 нг/мкл dsDNA;
• кюветное отделение;
• разрешение (толуол в гексане абс.) - 1,7;
• точность длины волны (оксид гольмия), нм - 1,0;
• фотометрическая точность (дихромат калия), А - 0,01;
• рассеяние света на 198 нм (хлорид калия), А - 2;
• режимы измерений:
- на фиксированной длине волны;
- сканирование;
- количественное определение;
• редактор методик – да;
• методы анализа нуклеиновых кислот - отношение 260/280 нм (с отнесением к 320 нм) для определения чистоты нуклеиновых кислот;
• методы количественного определения белков – биуретовая реакция (модифицированный метод Лоури), метод Бредфорда, бицинхониновая кислота и тринитробензолсульфонат
• поддержка русского языка;
• интерфейс – USB, Ethernet;
• размер экрана, дюймы -7;
• габариты, Ш × Г × В, мм — 208 × 255 × 217;
• вес, кг — 7,2.

Видео по работе со спектрофотометром UV5Nano:

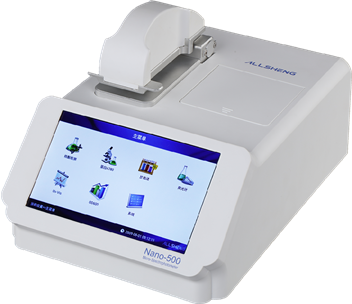

Особенности спектрофотометра Nano-500, Китай

• Функция измерения концентрации бактериальных клеток в кювете (OD600 нм);
• встроенный 7-дюймовый экран высокой четкости, полностью сенсорное управление;
• встроенная операционная система Android, компьютер не требуется;
• функция обнаружения флуоресценции, которую можно использовать для точного количественного определения нуклеиновой кислоты крайне низкой концентрации с нижним пределом 0,5 нг/мкл;
• источник света автоматически выключается через 5 минут без каких-либо действий, чтобы продлить срок службы;

Характеристики спектрофотометра Nano-500, Китай

• Рабочий объём образца, мкл — 0,5–2;
• длина оптического пути (определяется автоматически), мм — 0,5; 0,2; 1,0;
• источник света — ксеноновая лампа;
• детектор — CCD линейная матрица, 2048 элементов;
• точность длины волны, нм — ±1;
• разрешение, нм — ≤3;
• точность поглощения, Abs— 0,003;
• диапазон поглощения, А — 0,02–100;
• время измерения, сек — <6;
• диапазон измерения, нм — 200–800;
• предел чувствительности, нг/мкл dsDNA — 2–15000;
• цветной сенсорный экран — 7 дюймов;
• встроенное программное обеспечение;
• образец материала пьедестал — алюминиевый сплав и кварцевое волокно;
• габариты основы, Ш×Г×В, мм — 210×310×181;
• вес, кг — 2,8.


Технические характеристики функции OD600нм:

• диапазон длин волн, нм — 600 ± 8;
• диапазон поглощения, А — 0–4;
• источник света — светодиод.

Технические характеристики функции флуорисцентного обнаружения:

• предел чувствительности, нг/мкл dsDNA — 0,5;
• линейный динамический диапазон, R2 ≥0,995.

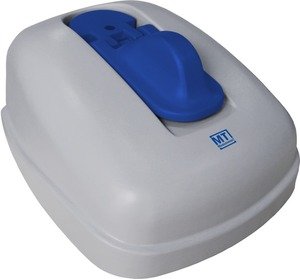

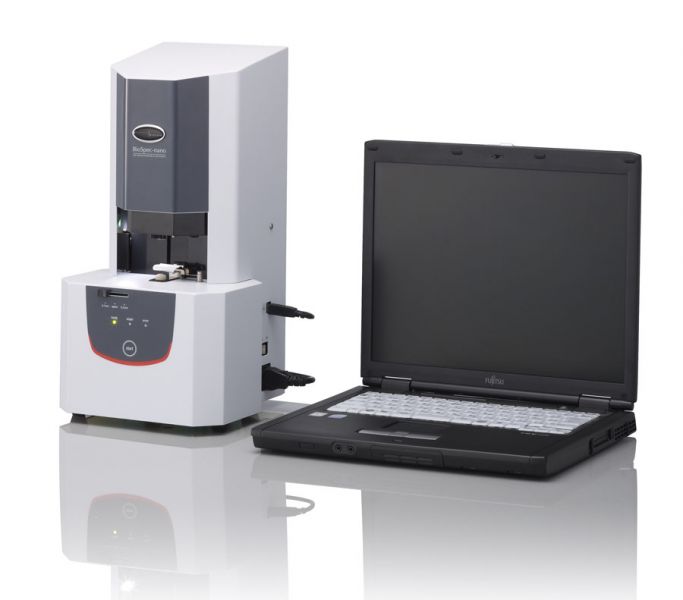

Предназначенный для количественного анализа нуклеиновых кислот.

• Сверхмалый объем образца, мкл - 1-2;
• не требует использования измерительные кюветы - анализ проводится в капле исследуемого образца;
• адаптер для прямоугольной кюветы для анализа больших объемов, длина оптического пути 5 мм;
• все этапы анализа, включая измерение, удаление образца и очистку мишени, полностью автоматизированы;
• специализированное ПО для быстрого выполнения основных операций, экспорт результатов в CSV или PDF;
• спектральный диапазон, нм - 220 - 800;
• спектральная ширина щели, нм - 3;
• погрешность установки длины волны, нм - ± 1,0;
• длина оптического пути выбирается пользователем (0,2 мм для образца объемом 1 мкл или 0,7 мм для образца объемом 2 мкл);
• источник света - ксеноновая пульсирующая лампа;
• монохроматор - голографическая решетка;
• детектор - диодная матрица;
• встроенная функция автоочистки;
• диапазон количественного анализа (ЕОП, концентрация двухцепочечной ДНК):
v длина оптического пути 0,2 мм, от 1 до 75 ЕОП - от 50 до 3,700 нг / мкл;
v длина оптического пути 0,7 мм, от 0,3 до 21 ЕОП - от 15 до 1,000 нг / мкл;
v опционально с кюветой 5 мм, от 0,04 до 3 ЕОП - от 2 до 150 нг / мкл;
• габариты, ШхГхВ, мм - 210 x 214 x 417;
• вес, кг - 7.

QIAxpert — инновационный спектрофотометр, предназначенный для быстрой количественной и качественной оценки образцов ДНК, РНК и белков.

Особенности системы QIAxpert:

• измерение концентрации нуклеиновой кислоты в 16 образцах менее чем за 2 минуты;
• выделение спектра интересующей молекулы из общего спектра;
• специфическое определение количества ДНК, РНК и примесей в одном образце;
• удобный цветной дисплей с тачскрином;
• результаты измерения можно просматривать на любом компьютере, планшете или смартфоне.

С помощью QIAxpert можно дифференцировать вклад ДНК и РНК в оптическую плотность одного и того же образца и определить степень его чистоты. Спектрофотометр позволяет в течение 2 минут проанализировать до 16 образцов, помещённых в специальный микрофлюидический слайд. Слайд с образцами вставляется в ридер, и анализ осуществляется с помощью готовых программных методов.

Характеристики системы QIAxpert

Диапазон измерения оптической плотности (в эквиваленте 10 мм)	0,03–40 OD
Точность измерения оптической плотности	0,001 OD
Погрешность измерения	4% (0,66 OD при 350 нм)
Чувствительность по ДНК при 260 нм	1,5 нг/мкл - 2000 нг/мкл
Время измерения	Около 2 минут для 16 образцов (заполненный слайд)
Оптический путь	0,5 mm
Фотометрический диапазон	0,0005–2,0 OD
Диапазон длин волн	230–750 nm
Объём образца	2 мкл
Производительность	1-16 образцов за запуск (включая референсный образец)
Габариты	23 х 28 х 30 см, 9 кг

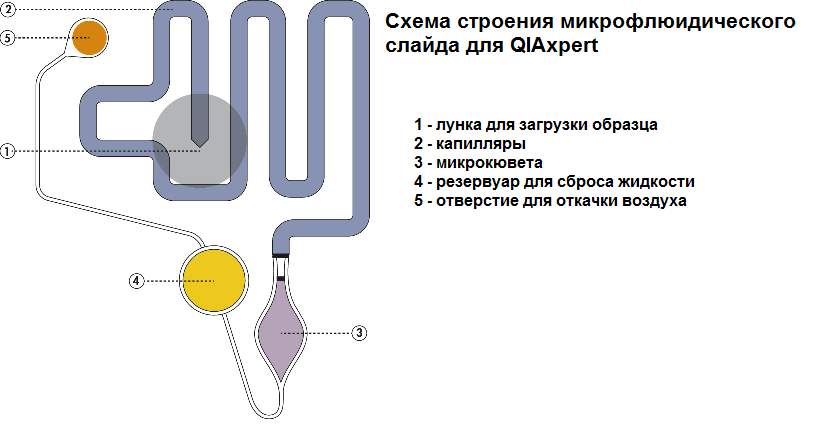

Принцип работы QIAxpert


В спектрофотометре используются одноразовые микрюфлюидические слайды, позволяющие проанализировать до 16 образцов за 1 запуск. Объём образца, загружаемого в слайд — 2 мкл. Система капилляров позволяет легко загрузить образцы в слайд и избежать кросс-контаминации. Нет необходимости загружать в слайд сразу 16 образцов; свободные позиции могут быть использованы в следующих измерениях. В микрокапиллярах не происходит испарения, поэтому заполненный слайд может храниться до измерения при комнатной температуре в течение 2 часов.

QIAxpert может работать в режиме обычного спектрофотометра, измеряя концентрацию белка или нуклеиновой кислоты по оптической плотности при соответствующей длине волны. Второй режим — это определение состава образца по профилю спектра. Для второго режима в состав ПО включены специальные приложения (apps) для анализа спектров следующих образцов:

• геномной ДНК животных, выделенной с помощью наборов серий QIAamp (DNEasy), QIAsymphony или EZ1;
• ампликонов, очищенных с помощью наборов серии QIAquick;
• суммарной РНК, выделенной с помощью наборов серий RNEasy и miRNEasy;
• РНК из человеческой крови, выделенной с помощью технологии PAXgene.

Список приложений постоянно расширяется, также возможен анализ спектрального профиля для некоторых образцов, выделенных другими готовыми наборами, отличными от Qiagen (но при этом точность результатов не гарантируется).

Приложения для анализа спектрального профиля используют специальный алгоритм, определяющий вклад каждого компонента смеси в суммарную оптическую плотность. Алгоритм основан на законе Бера, гласящем, что спектр поглощения смеси представляет собой линейную комбинацию спектров компонентов смеси. Происходит сравнение полученного спектра с референсным, и спектр раскладывается на составляющие, соответствующие ДНК, РНК и примесям.

Анализ спектров производится с помощью ПО QIAxpert Software. Спектрофотометр снабжён встроенным тачскрином, поэтому дополнительный компьютер не требуется. ПО простое в использовании, данные могут быть выведены в форматах HTML, CSV или txt и экспортированы через USB-порт на компьютер или внешний носитель.

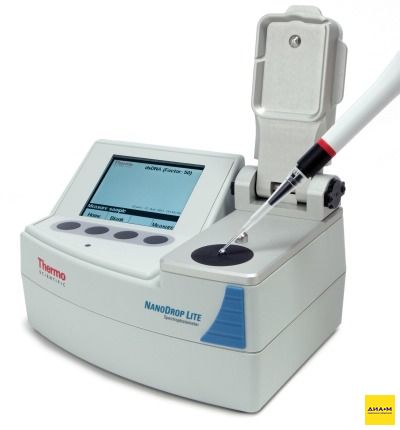

NanoDrop Lite - самый портативный фотометр - позволяет измерять в 1 мкл концентрацию ДНК, РНК при 260 нм, определять их чистоту по соотношению 260/280 нм; измерять концентрацию очищенных белков при 280 нм.

Уникальные преимущества NanoDrop:

• использование принципа поверхностного натяжения для удержания образца позволяет обходиться без кювет, капилляров и других расходных материалов;
• чрезвычайно малый объем образца, который берется для анализа, позволит вам сохранить материал;
• скорость измерения - менее 5 сек;
• встроенное ПО — нет потребности в дополнительном компьютере;
• возможна поставка в комплекте с модульным принтером для криогенных этикеток.

• Рабочий объём образца, мкл – 1;
• длина оптического пути, мм – 0,5;
• время измерения, сек – 5;
• диапазон измерения, нм – 260 и 280;
• предел чувствительности – 4 нг/мкл dsDNA, 0,12 мг/мл BSA;
• максимальная концентрация – 1,5 мг/мл dsDNA, 45 мг/мл BSA;
• диапазон абсорбции – 0 - 30 (10 мм эквивалент абс.);
• погрешность (при 1,05 абс. при 260 нм), % – 3;
• источник света – светодиоды;
• детектор – кремниевый фотодиод;
• встроенное программное обеспечение;
• габариты основы, мм – 160х110;
• вес, кг – 0,8.

Аксессуары: принтер для криогенных этикеток.

NanoDrop Lite — самый портативный фотометр — позволяет измерять в 1 мкл концентрацию ДНК, РНК при 260 нм, определять их чистоту по соотношению 260/280 нм; измерять концентрацию очищенных белков при 280 нм.

Уникальные преимущества NanoDrop:

• использование принципа поверхностного натяжения для удержания образца позволяет обходиться без кювет, капилляров и других расходных материалов;
• чрезвычайно малый объем образца, который берется для анализа, позволит вам сохранить материал;
• скорость измерения — менее 5 сек;
• встроенное ПО — нет потребности в дополнительном компьютере;
• в комплекте с модульным принтером для криогенных этикеток.

• Рабочий объём образца, мкл — 1;
• длина оптического пути, мм — 0,5;
• время измерения, сек — 5;
• диапазон измерения, нм — 260 и 280;
• предел чувствительности — 4 нг/мкл dsDNA, 0,12 мг/мл BSA;
• максимальная концентрация — 1,5 мг/мл dsDNA, 45 мг/мл BSA;
• диапазон абсорбции — 0-30 (10 мм эквивалент абс.);
• погрешность (при 1,05 абс. при 260 нм), % – 3;
• источник света — светодиоды;
• детектор — кремниевый фотодиод;
• встроенное программное обеспечение;
• габариты основы, мм — 160х110;
• вес, кг — 0,8.
